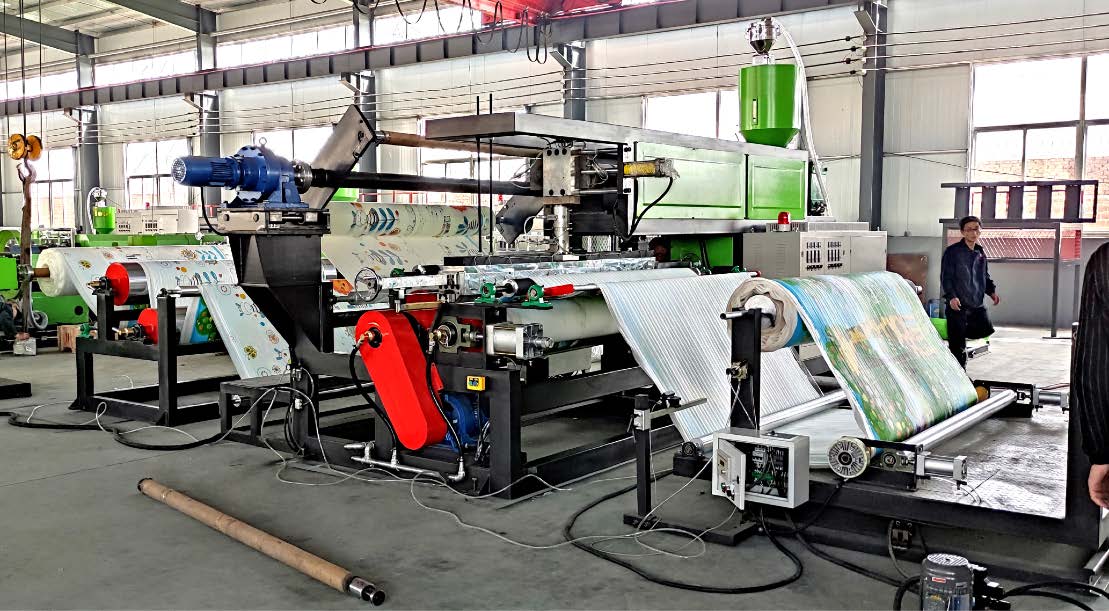

Описание

Эта машина может ламинировать множество различных материалов, таких как EPE, XPE, EVA, PE, тканые или нетканые материалы, пластик, алюминиевую фольгу, кожу и т.д. Он выдавливает слой пластиковой пленки (ПЭ или ПП), которая может склеивать два слоя материалов. Он также может наносить пластиковую пленку на поверхность одного из основных материалов, чтобы сделать его водонепроницаемым.

В машине используется система PLC, которой легко управлять. Он также оснащен устройством боковой коррекции, двухпозиционной намоткой и разматыванием и т.д., чтобы обеспечить бесперебойное производство и хороший конечный продукт.

Основные параметры:

Автоматическая подача материала

Машина оснащена вакуумной системой подачи. Она может автоматически подавать материал из полипропилена или полиэтилена.

Подходящий материал: EPE / XPE + PE/PP/Алюминиевая фольга и т.д.

Ширина изделия 1200-2050 мм

Плотность слоя ламинирования 7-8 г/м2

Общая установленная мощность 125 кВт

Мощность главного двигателя 45 кВт

Общая мощность нагрева 55 кВт

Мощность нагрева шнека 25 кВт

Мощность нагрева головки штампа 23 кВт

Мощность нагрева гидравлического грохота 6 кВт

Рабочая скорость 20-50 м/мин

Размер 18000x10000x3000 мм

Вес 8870 кг

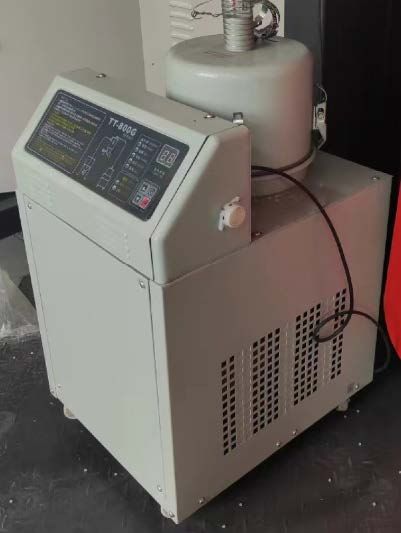

Автоматический податчик материала

В машине используется вакуумная система подачи. Она может автоматически подавать материал из полипропилена или полиэтилена.т1 комплект

Система экструзии пленки

Главный двигатель: 45 кВт, двигатель переменного тока с инвертором

Коробка передач: Закаленная поверхность

Диаметр шнека: φ90 мм

L/ D: 35:1

Материал шнека: 38CrMnAlA с азотной обработкой, твердость поверхности более HV900

Материал нагревательного кольца: Нержавеющая сталь (150x250)

Зона нагрева корпуса шнека: 5 зон

Мощность каждого нагревателя: 5 кВт

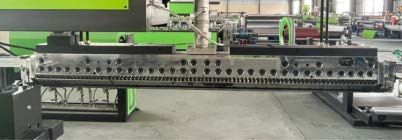

Материал головки: Твердое хромированное покрытие внутренней поверхности

Длина головки: 3500 мм

Зона нагрева головки: 11 зон

Общая мощность нагрева головки: 23 кВт

Между винтом и головкой штампа находится соединительная деталь, которую мы называем “шейкой штампа”. Она имеет одну зона нагрева, мощность нагрева составляет 1 кВт.

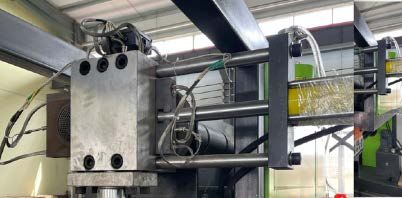

Устройство для смены сита гидравлического фильтра

Тип привода: гидравлический

Количество сит: 2 штуки

Количество зон нагрева: 3

Мощность каждой зоны: 2 кВт

Общая мощность нагрева: 6 кВт

Мощность двигателя гидравлической станции: 3 кВт

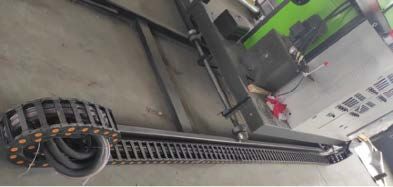

Держатель экструдера

Тип привода: Электрический

Способ перемещения: На цепи

Один комплект

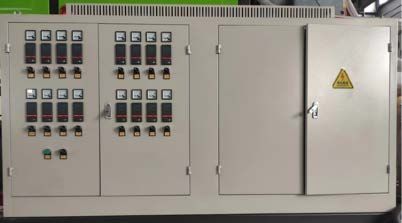

Шкаф управления

Терморегуляторы шнека, фильерной головки и фильтрующего теплообменника расположены на шкафу управления.

Зона нагрева корпуса шнека: 5

Зона нагрева головки: 11

Зона нагрева соединительной горловины: 1

Зона нагрева устройства для смены сита гидравлического фильтра: 3

Производитель терморегулятора: Omron

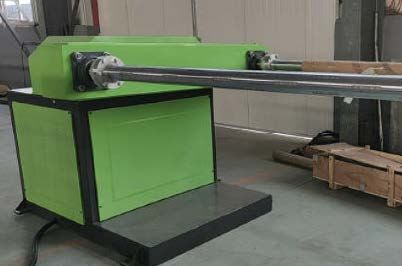

Ось размотки для листов EPE/XPE

Две оси размотки обеспечивают непрерывность производства. Когда один рулон готов, его можно легко подсоединить к другому рулону. 2 комплекта

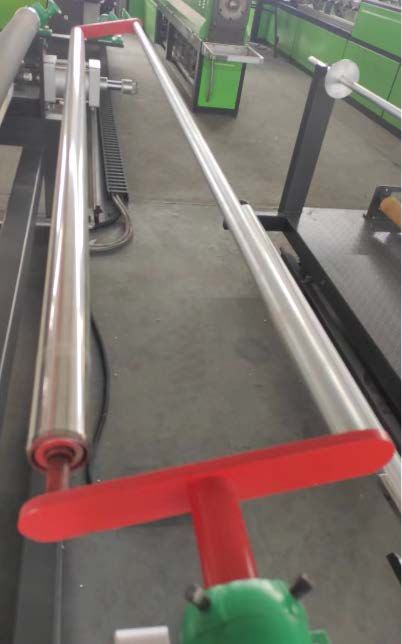

Двухпозиционное устройство для размотки пленки

Это устройство предназначено для укладки двух рулонов пленки. После того, как один рулон будет готов, другой рулон можно подсоединить, не останавливая машину.

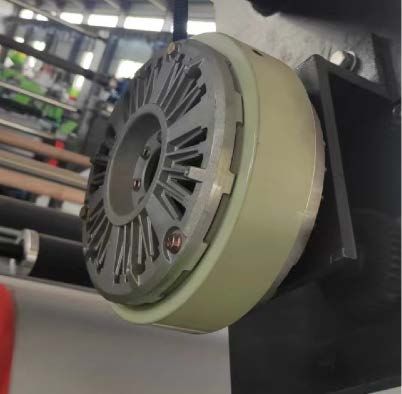

Магнитный тормоз

Это устройство используется для регулирования натяжения листов EPE/XPE и полиэтиленовой пленки. 3 комплекта

Натяжная рамка

Это устройство используется для регулирования натяжения листа XPE, чтобы избежать образования складок во время ламинирования. 1 комплект

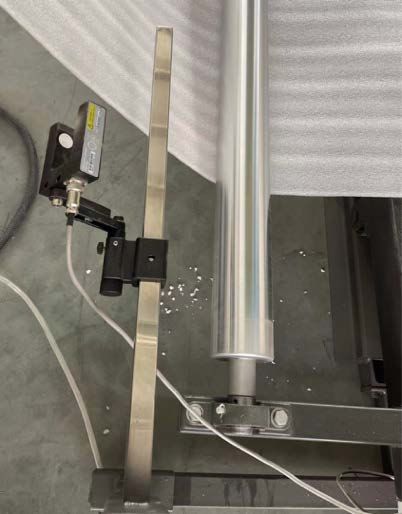

Устройство автоматической коррекции положения кромки

Способ перемещения: Гидравлический

Расстояние перемещения: 200 мм

Ламинатор с двумя роликами

Охлаждающий ролик: 1 штука

Материал охлаждающего ролика: Сталь

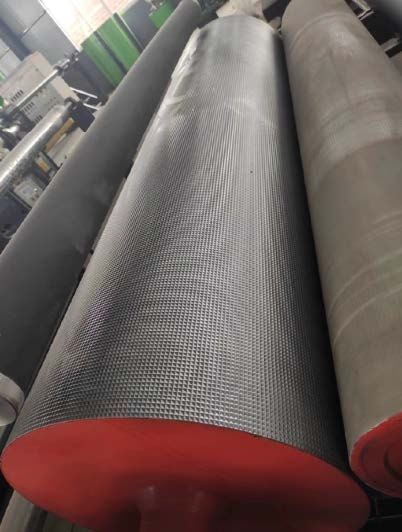

Поверхность ролика: гладкая или с тиснением (в зависимости от различных материалов и требований заказчика, но для изготовления напольных ковриков ролик должен быть с тиснением)

Способ охлаждения: с помощью воды внутри ролика

Размер охлаждающего ролика: Φ500 мм X 2200 мм

Прижимной ролик: 1 шт.

Материал прижимного ролика: резина

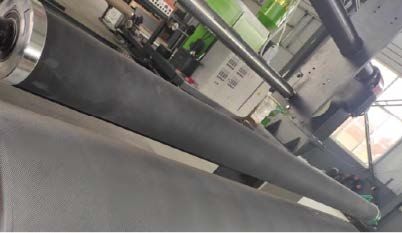

Резиновый валик для выравнивания пленки

Назначение этого валика - расправлять полиэтиленовую пленку, чтобы она не сминалась во время ламинирования.

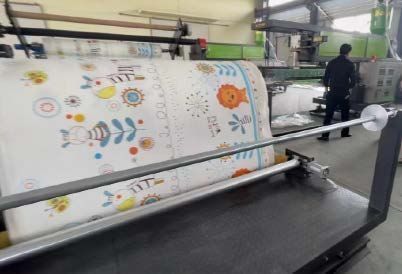

Двухпозиционный намоточный станок

1. Намоточный вал: 2 штуки

2. Динамометрический двигатель: 2 комплекта

3. Рабочая станция: 2 комплекта

4. Надувная ось из алюминиевого сплава: 2 комплекта

Двойные рабочие станции облегчают замену рулона после резки. Нам не нужно останавливать машину для смены рулонов, чтобы избежать отходов.

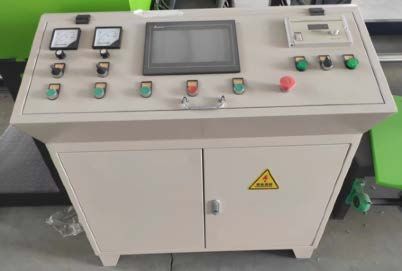

Электрический шкаф управления

ПЛК: Siemens

Сенсорный экран: Delta

В стоимость включены пуско-наладочные работы

ДОСТАВКА – 25 ДНЕЙ
СРОК ИЗГОТОВЛЕНИЯ – 75 ДНЕЙ
