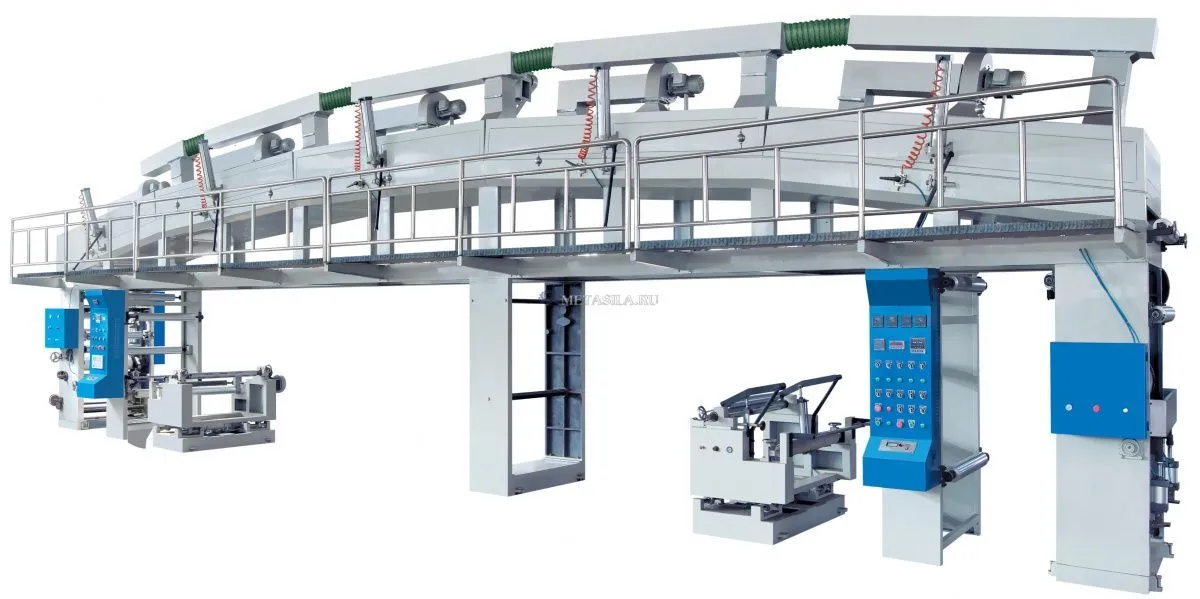

Основные технические параметры:

Ширина покрытия: 950 мм

Ширина направляющего ролика: 1030 мм

Материал клея: определяется заказчиком

Подходящий материал: Бумага: 0,15-0,25 мм

Пленка: 0,15-0,25 мм

Скорость машины: 130 м/мин

Рабочая скорость машины: 50-120 м/мин (зависит от материала и клея)

Макс. Диаметр размотки: Φ800 мм

Макс. Диаметр перемотки: Φ800 мм

Способ нагрева: электрическое отопление

Контроль температуры: 140℃±2℃

Точность перемотки кромки: ±0,5 мм

Общая мощность: около 115 кВт

Размер (ДхШхВ): 15300мм×2200мм×4100мм

Источник питания: 3 фазы 4 линии 380 В 50 Гц

Технологическая схема

Разматывание - Нанесение покрытия – Сушка - Перемотка назад - Охлаждение

Основные части:

1. Разматывающая часть с системой направления полотна EPC

с 3-дюймовым воздушным расширительным валом для разматывания. Воздушно-расширительный вал прост в эксплуатации

макс. ширина размотки 950 мм

макс. диаметр размотки 800 мм

система контроля постоянного натяжения, 1 комплект

с фотоэлементом для отслеживания краев полотна точность составляет ±0,15 мм

переходный ролик (ширина * диаметр): 1030 мм×Φ80 мм

2. Покрывающая деталь

способ нанесения покрытия: керамическое роликовое покрытие

корпус машины: литая сталь

клеевой ролик: керамический ролик диаметром 160 мм

прижимной ролик: пневматический прижимной ролик с регулируемым давлением

клеевая пластина: изготовлена из нержавеющей стали, ручной подъем и опускание

скребок: с пневматическим управлением и червячным колесом для управления перемещением

переходный ролик: алюминиевый ролик, размер 1030мм×Φ80мм

керамические ролики управляются инверторным двигателем.

3. Сухая часть духовки

способ сушки: электрическое отопление, с управлением циркуляцией центробежного вентилятора 5 комплектов

длина печи: 15 метров

зона контроля температуры: 5 зон; каждые 3 метра по одной зоне контроля температуры

контроль температуры: 150℃ ± 2℃; автоматический дисплей температуры, температура может быть предустановлена и автоматическое управление

вытяжка воздуха: 1 комплект центробежного вентилятора, 2,2 кВт

переходный ролик: алюминиевый ролик (1030 мм×Φ70 мм), двойной поворотный

направляющий край полотна: ручная регулировка на входе и выходе из печи

внутренняя труба: объем воздуха регулируется

открытие-закрытие духовки: пневматическое управление; конструкция с одним коридором, безопасная и надежная

4. Охлаждающая и тяговая часть:

тяга: активная тяга, регулировка пневматического прижимного ролика, с 1 установленным двигателем, 3 кВт

стеновая плита: чугунная конструкция

активный охлаждающий ролик: Φ420 мм, с обработкой поверхности твердым хромом

резиновый прижимной ролик: Φ160 мм, поворотный рычаг регулируется в обоих направлениях

5. Перематывающая деталь

с 3-дюймовым воздушным расширительным валом для перемотки и пневматическим прижимным роликом

с фотоэлементом для отслеживания краев полотна

макс. ширина перемотки 950 мм

макс. диаметр перемотки: 800 мм

управление: управление перемоткой двигателя с частотным преобразователем

алюминиевый ролик (ширина * диаметр): 1030 мм×Φ80 мм

6. Электрическая часть управления

вертикальный центральный шкаф управления, передний и задний шкафы

пневматический компонент

элемент электрического устройства

регулятор натяжения

подсчет линейной скорости, 1 штука

преобразователь частоты, 3 комплекта

приводная система: синхронное управление двигателем инвертора из 3 комплектов

инверторный двигатель мощностью 2,2 кВт для нанесения покрытий, 1 комплект

инверторный двигатель мощностью 3 кВт для охлаждения, 1 комплект

инверторный двигатель мощностью 4 кВт для перемотки, 1-й

В стоимость включены пуско-наладочные работы
