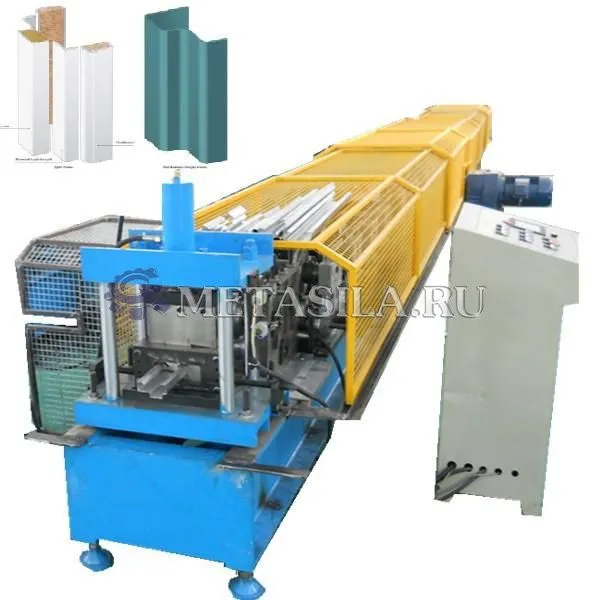

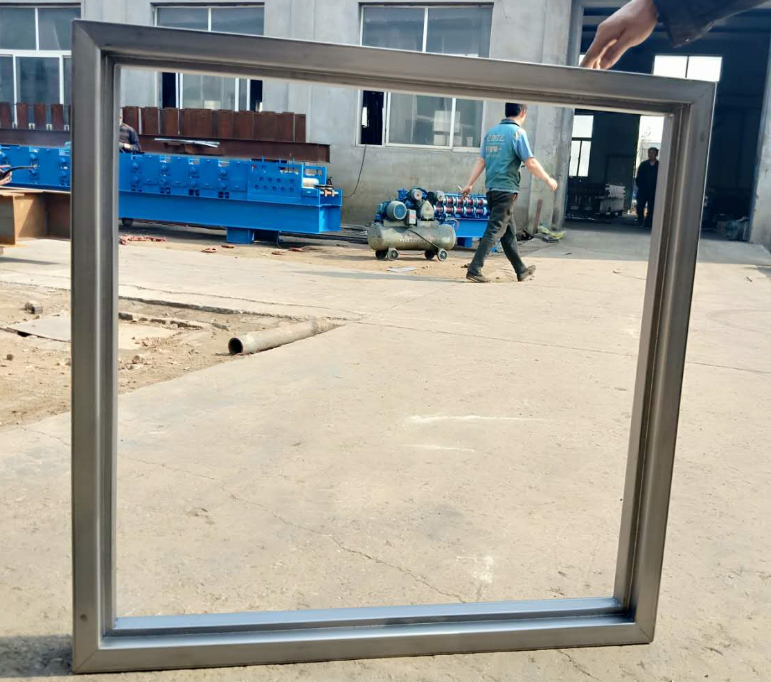

Формовочная машина для производства металлической дверной рамы

Формовочная машина для металлической дверной рамы используется для прокатки металлических дверных или оконных рам. Мы можем разработать перфорацию согласно вашим эскизам.

Формовочная машина для
  металлической дверной рамы Формовочная машина для металлической дверной рамы используется для прокатки металлических дверных или оконных рам. Мы можем разработать штамповку в соответствии с вашими потребностями. Преимущество этой машины заключается в том, что поверхность будет очень гладкой и красивой без каких-либо царапин на поверхности после прокатки, сформированной этой профилегибочной машиной. Проекты Применение Эта машина для производства дверных рам отличается высокой прочностью и долговечностью, поэтому готовая продукция имеет хорошее качество и большую прочность, обеспечивая большую безопасность.
Металлические материалы для дверной рамы или оконной рамы и детали, которые прокатываются, экструдируются, штампуются или подвергаются механической обработке для изготовления дверей и окон промышленных и гражданских зданий. По сравнению с деревянными дверями и окнами металлические двери и окна имеют меньшую деформацию, хорошую прочность, меньшее затенение, но большую теплопроводность. В этой статье мы показываем только металлопрокатную машину для формования дверной рамы.
Вот некоторые чертежи профиля дверной рамы для справки :

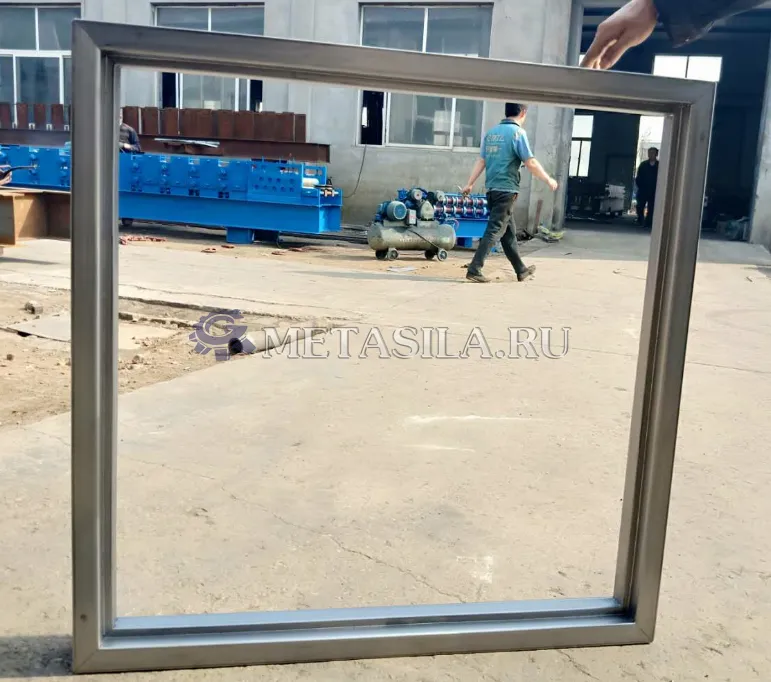

Установка оконной рамы и дверной рамы, показывающая :

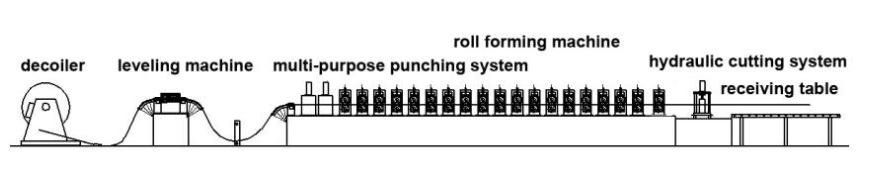

Рабочий процесс формовочной машины для металлической дверной рамы :
Гидравлический разматыватель 3T→выравнивающая машина→направляющая платформа→автоматическая многоцелевая система перфорации→основной профилегибочный станок→гидравлическая система резки→выходной стол 2 м, два электродвигателя мощностью 11 кВт, гидравлическая станция с электродвигателем мощностью 5,5 кВт, система управления ПЛК

Прокат металлической дверной рамы Основные параметры формовочной машины для справки:

1) Обрабатываемый материал: стальная полоса, предел прочности на растяжение рулона 280 МПа-550 МПа
2) Толщина материала: 1,5-2,0 мм
3) Формованный размер: согласно приведенному выше чертежу профиля
4) Мощность главного двигателя: 11 кВт + 11 кВт
5) Мощность насоса
: 5,5 кВт 6) Производительность: 4-12 м/мин
7) Роликовые станции: 20-22 ступени
8) Материал ролика: сталь GCr15 с вакуумной термообработкой HRC57°-60°
9) Материал рабочего вала: 40Cr
10) Диаметр вала: Ф70мм
11) Система резки: тип гидравлической резки, автоматическая резка на любую необходимую вам длину
12) Материал режущего лезвия: SKD11
13) Система штамповки: автоматическое многоцелевое устройство штамповки
14) Материал пресс-формы: SKD11

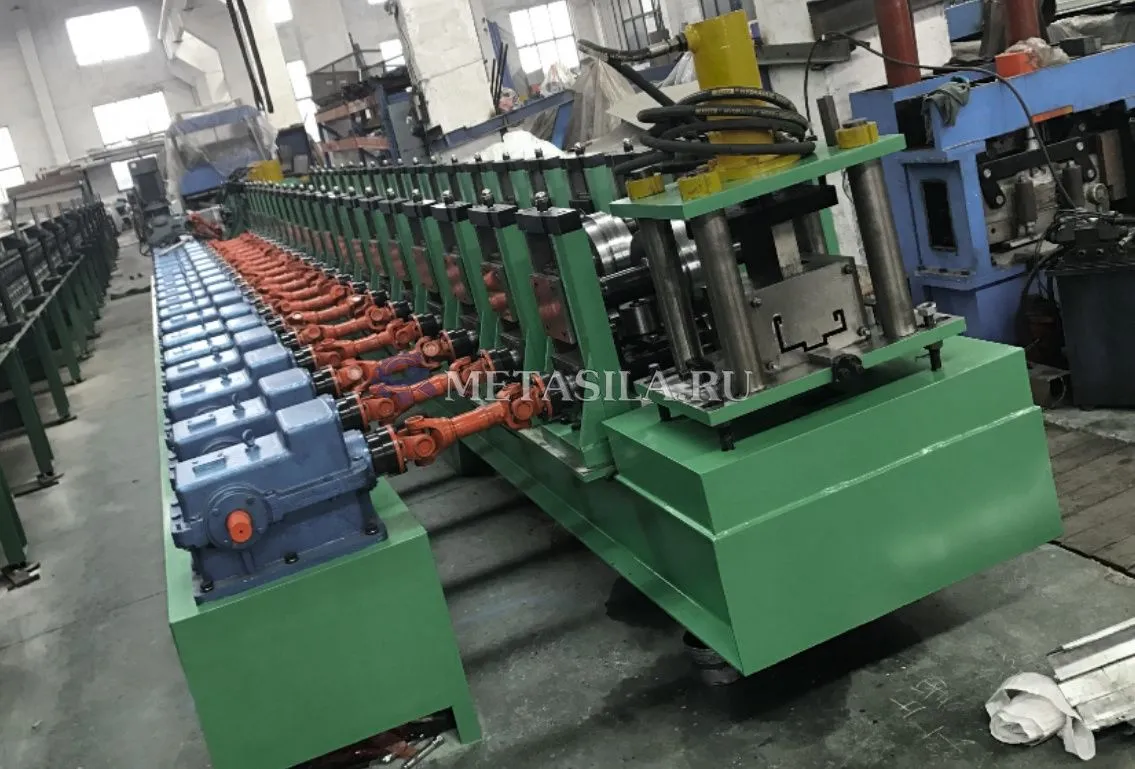

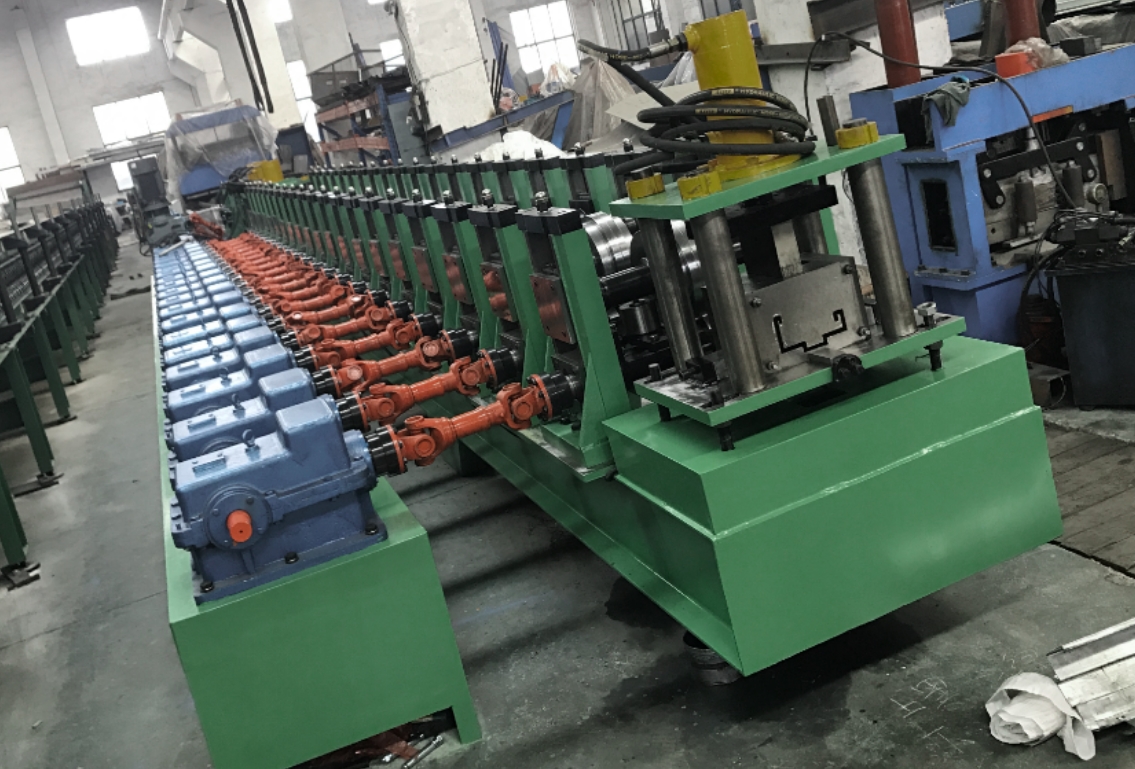

15) Конструкция машины: в соответствии с машиной фотографии
16) Тип трансмиссии: двойные цепи
17) Система управления: Тайваньская компьютерная система управления Delta PLC с инвертором
18) Электропитание: 380 В, 3 фазы, 50 Гц (или по вашему запросу)
19) Размеры машины: около 8,5 * 1,6 * 1,2 м
20) Вес машины: около 7700 кг.

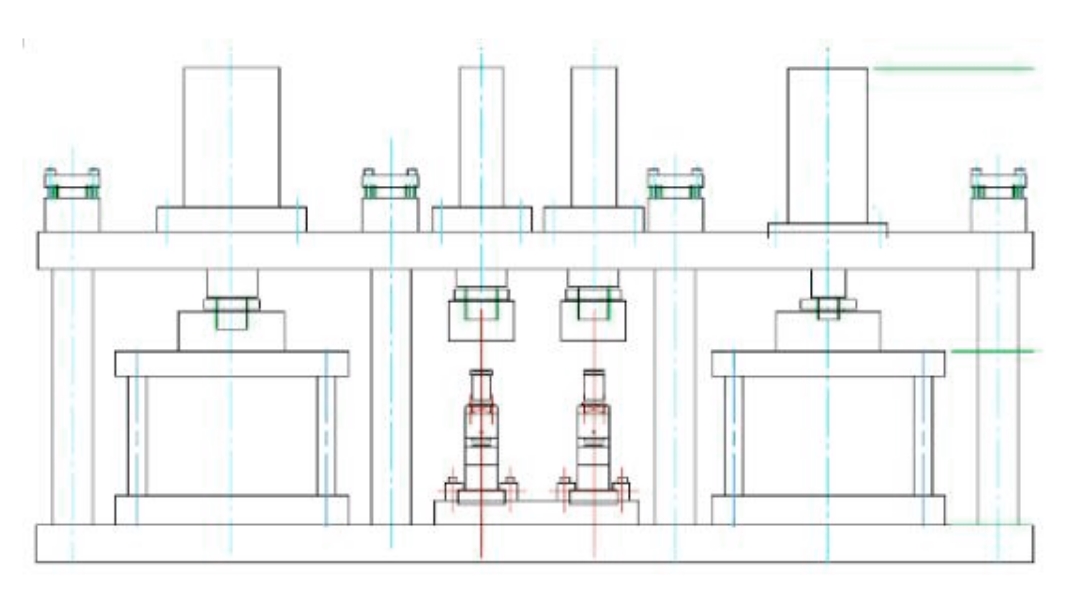

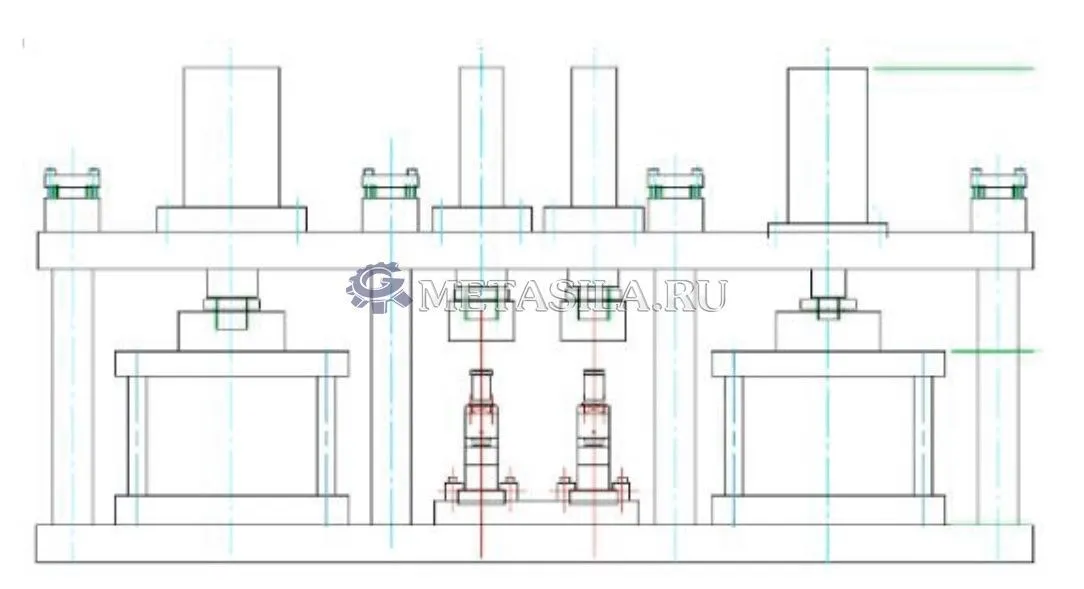

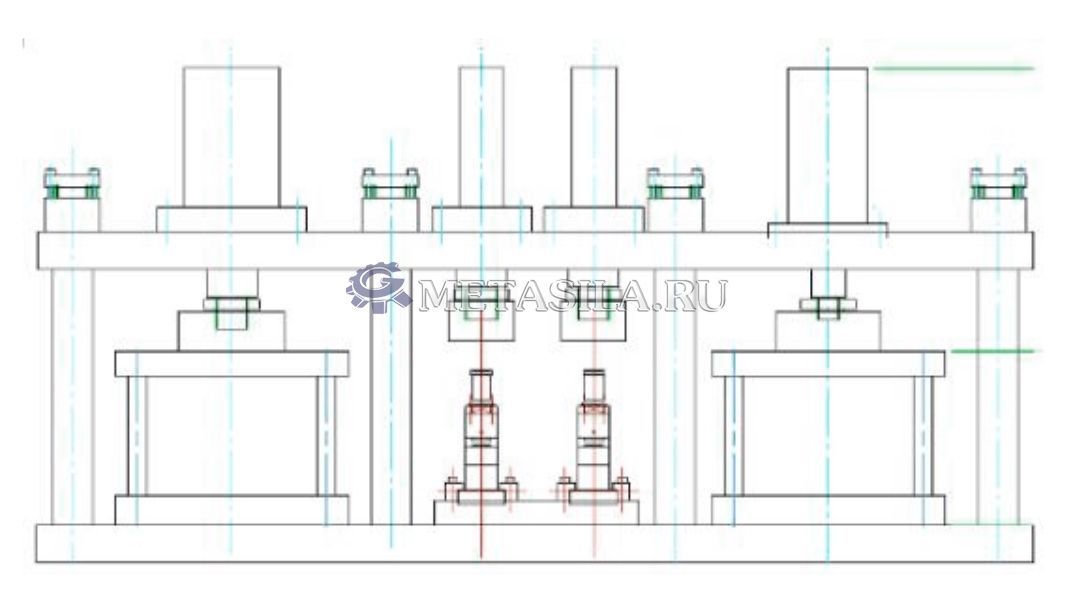

Что касается пробивной части, мы разрабатываем ее следующим образом :


Если вы хотите узнать больше информации об этой машине, пожалуйста, свяжитесь с нами в любое время.
