Автоматический цифровой твердомер Виккерса, модель D30
Автоматический цифровой твердомер Виккерса, модель D30
Автоматический цифровой твердомер Виккерса с револьверной головкой и датчиком нагрузки
Основные особенности твердомера Виккерса:
1. Конструкция с замкнутым контуром и высокоточным датчиком нагрузки (Load Cell). Не требуется установка механических грузов, что делает монтаж проще. Процесс «нагрузка — выдержка — разгрузка» выполняется автоматически, обеспечивая простоту эксплуатации.
2. Функция автоматической коррекции нагрузки значительно повышает точность испытаний и упрощает калибровку.
3. Модульная конструкция — простота в обслуживании.
4. Функция конвертации твердости: значения HV можно перевести в HR, HB, HK и другие шкалы.
5. Функция испытаний по методам HV/HK.

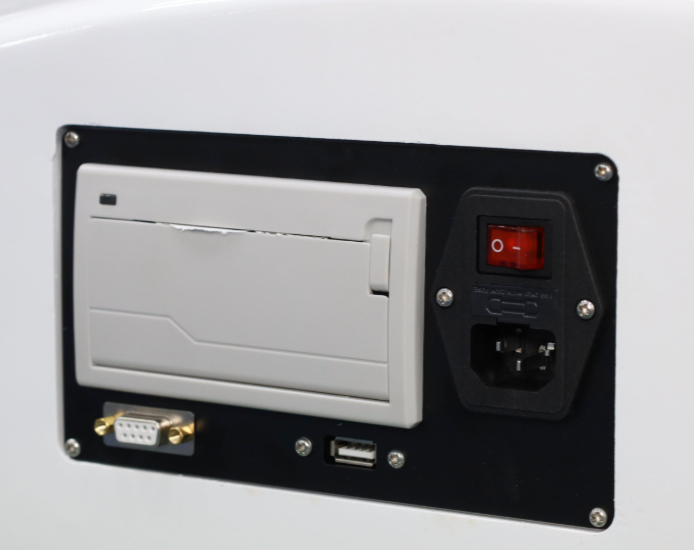

6. Встроенный принтер (опция).

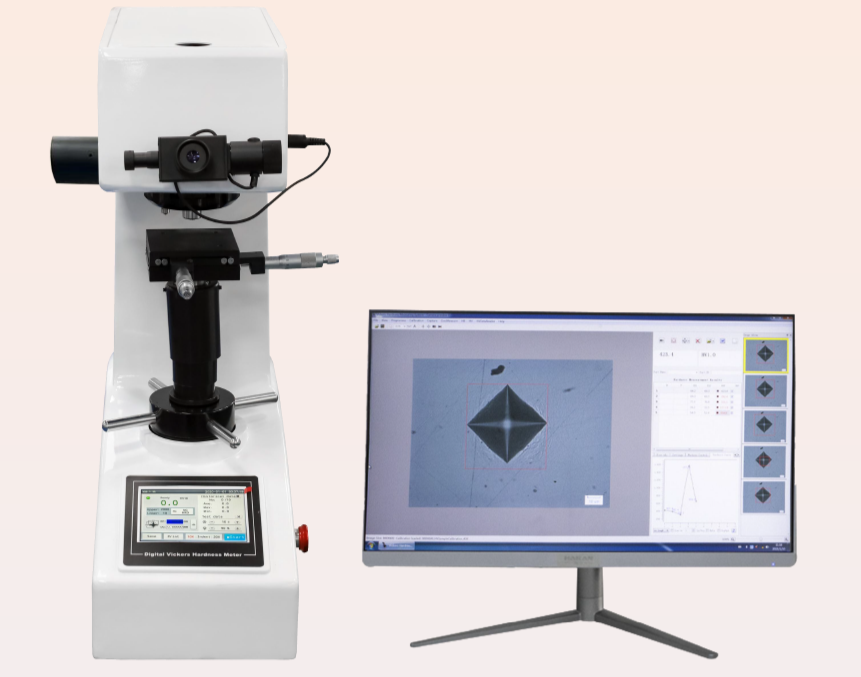

7. Возможна работа с камерой и программным обеспечением для измерения отпечатков Виккерса.
8. В зависимости от визуальных привычек оператора яркость источника света регулируется. Это предотвращает зрительное утомление при длительной работе.

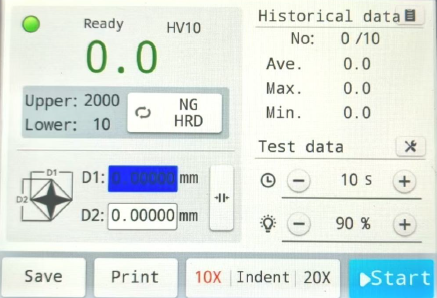

9. Промышленный цифровой сенсорный экран напрямую отображает значения твердости, конвертированные значения, метод испытания, испытательную нагрузку, время выдержки, номер теста и ход процесса.
10. Корпус, отлитый за один раз (цельнолитой чугун), обеспечивает более стабильную конструкцию. Применяется автомобильная технология покраски, чистый белый цвет выглядит презентабельно. Высокая устойчивость к царапинам — даже после многих лет использования корпус сохраняет яркость, как новый.
Области применения:
· Широко используется для испытания твердости различных металлических материалов (сталь, цветные металлы, тонкая фольга, твердые сплавы, листовой металл и т.д.).
· Поверхностный слой / покрытия (цементация, азотирование, обезуглероженный слой, поверхностно-упрочненный слой, гальваническое покрытие и т.д.).
· Стекло, чипы (микросхемы), керамика, пластик и резина и т.д.
Технические параметры:
|
Параметр |
Значение |
|
Револьверная головка |
Автоматическая (моторизованное переключение) |
|
Приложение нагрузки |
Автоматическая нагрузка — выдержка — разгрузка |
|
Испытательная нагрузка |
0,2 кгс (1,96 Н), 0,3 кгс (2,94 Н), 0,5 кгс (4,90 Н), 1,0 кгс (9,8 Н), 2,0 кгс (19,6 Н), 2,5 кгс (24,5 Н), 3,0 кгс (29,4 Н), 5,0 кгс (49,0 Н), 10,0 кгс (98,0 Н), 20 кгс (196,0 Н), 30 кгс (294,0 Н) |
|
Шкала твердости |
HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30 |
|
Шкалы конвертации |
HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
|
Мин. единица измерения |
0,125 мкм |
|
Диапазон твердости |
5–4000 HV |
|
Окуляр |
10-кратный цифровой окуляр со встроенным энкодером, автоматический расчет данных |
|
Объектив |
10X, 20X (на выбор 20X, 40X) |
|
Увеличение |
100X (измерение), 200X (измерение); диапазон измерения: 400 мкм. Оба объектива могут напрямую выполнять наблюдение и измерение. |
|
Координатный стол XY (опция) |
Габариты: 100 × 100 мм; макс. ход: 25 × 25 мм; разрешение перемещения: 0,01 мм |
|
Время выдержки |
1–99 с (шаг 1 с) |
|
Вывод данных |
5,6" сенсорный экран, встроенный принтер |
|
Испытательное пространство |
175 мм × 125 мм (высота × глубина) |
|
Электропитание |
AC 220 В, 50 Гц |
|
Стандарты |
ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 |
|
Габаритные размеры |
320 × 580 × 620 мм |
|
Вес нетто |
71 кг |
Стандартная комплектация:
|
Наименование |
Кол-во |
Наименование |
Кол-во |
|
Большой круглый испытательный стол |
1 |
Средний испытательный стол |
1 |
|
Цифровой окуляр 10X |
1 |
V-образный испытательный стол |
1 |
|
Блок (мера) твердости Виккерса |
2 |
Кейс для принадлежностей |
1 |
|
Объектив 10X |
1 |
Запасные предохранители (2А) |
2 |
|
Объектив 20X |
1 |
Сертификат качества (заводской) |
1 |
|
Регулировочный винт |
4 |
Руководство по эксплуатации |
1 |
|
Пылезащитный чехол |
1 |
|
|

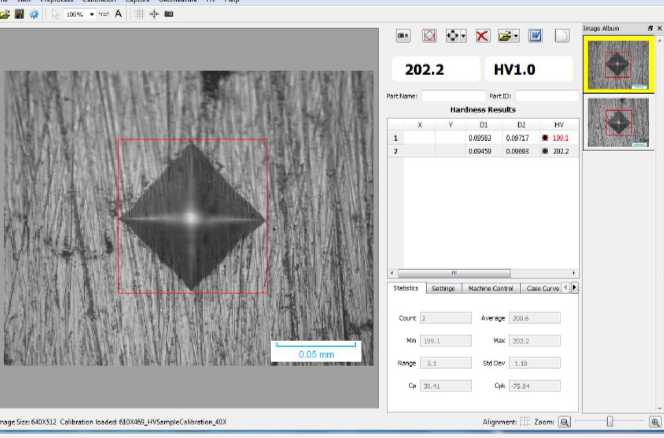

Основные функции (программного обеспечения):
1. Автоматическое измерение твердости: По нажатию кнопки программное обеспечение автоматически измеряет диагонали отпечатка (индентора), вычисляет значение твердости и формирует статистику.
2. Кривая твердости: По заданным пользователем глубинам точек измерения программа автоматически строит график (кривую) твердости. Пользователь может сохранять и загружать глубины в файл шаблона для удобства последующих испытаний.
3. Конвертация, компенсация и валидация: Пересчет значений HV в другие шкалы твердости; Валидация результатов испытаний с учетом размеров образца; Компенсация результатов с учетом цилиндрической/сферической формы диаметра образца.
4. Статистика: Автоматическое обновление статистических значений, таких как среднее, минимум, максимум, стандартное отклонение, Cp и Cpk.
5. ИСПЫТАНИЕ НА ТРЕЩИНОСТОЙКОСТЬ (вязкость разрушения): Измерение значения Kc (Kic) является стандартной функцией.
6. Автоматическая сигнализация: Автоматически отмечает измерения, выходящие за пределы допуска (не соответствующие норме).
7. Отчет об испытании: Автоматическое формирование отчета в формате WORD или EXCEL с возможностью настройки шаблона.
8. Архивация данных: Данные измерений и изображения сохраняются в одном файле для последующего извлечения.
9. Шкала Кнупа: Программа может быть настроена для проведения измерений по шкале Кнупа.
10. Прочие функции: Включает базовые функции системы визуализации, такие как захват изображения, калибровка камеры, обработка изображений, геометрические измерения, маркировка документов, управление альбомами и печать с заданным увеличением.
В стоимость не включены пуско-наладочные работы.
