Станок для резки картона

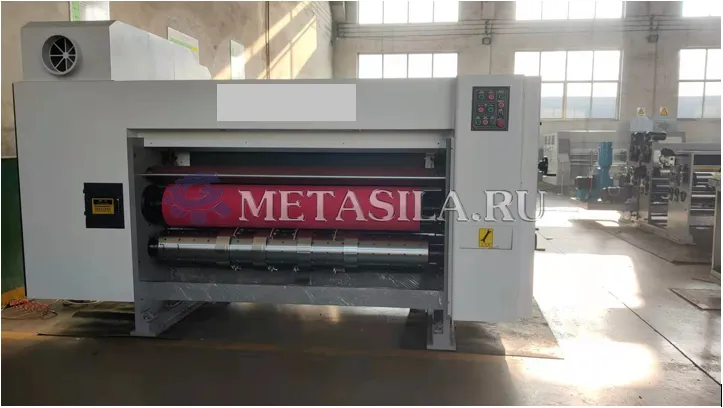

картинка Станок для резки картона  от магазина Метасила
72320 USD
Наличие: мало
Количество
шт

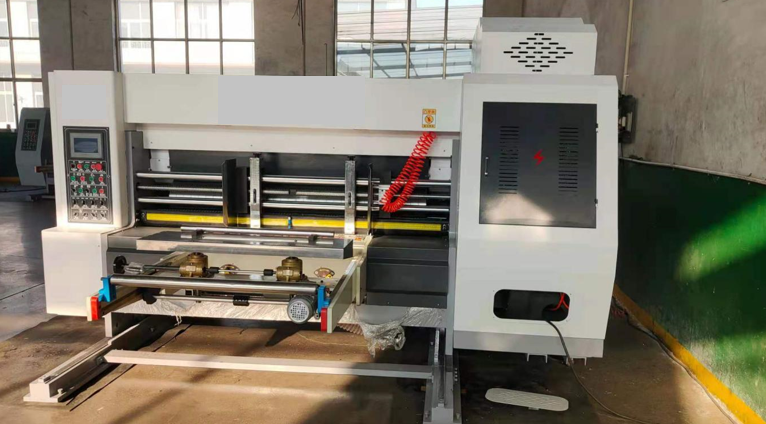

Станок для резки картона
Характеристики:

1)Максимальный подаваемый размер: 1850*950mm

2)Минимальный размер подачи: 450 * 220 мм

3)Скорость: 150-180 шт/мин

4)Регулировка ПЛК

5) Двухслойное покрытие

6)Подвесной тип для установки печатной формы

7)Комбайн подачи свинцовой кромки с первым цветом

8)Штампорез с насадкой для долбежного ножа

9) напряжение тока машины: 380V 50HZ 3phase

10) ПЛК и сенсорный экран Siemens

1.Регулировка ПЛК, более автоматическая степень


2.Тип подвешивания для установки печатной части


3.двухслойное покрытие



Подробные технические параметры

Размер машины, мм 4000x3000 (Д x Ш x В)


Размер настенной доски мм 2000

Размер картона мм 1850х950

Минимальный размер мм 450x220

Размер печати мм 1650x950

Толщина печатной пластины мм 3-8

Максимальная скорость листов/мин 180

Экономичная скорость листов/мин 150

Мощность двигателя КВТ 4,0

Точность цвета мм ДВОЙНОЙ ЦВЕТ ± 1

Точность прорези мм ±1,5

Толщина стеновой доски мм 30

Пропускная подача бумаги мм 1850x1000

1.секция подачи бумаги, печатающая по переднему краю той же группы (дополнительная независимая граница)

1, машинная муфта


(1) Электрическая машина управления оснащена сигнальным звонком, и звонок непрерывно звонит во время поездки, чтобы обеспечить безопасность работников.

(2), пневматическое блокирующее устройство.

(3) Главный двигатель использует двигатель преобразования частоты, управление преобразованием частоты, энергосбережение, стабильный запуск и устройство защиты от запуска двигателя.

2, система подачи роликов передней кромки

(1), вспомогательная подача бумаги всасыванием, - в соответствии с различными условиями изгиба картона объем воздуха можно регулировать для обеспечения плавной подачи бумаги.

(2), бумага поднимается и приводится в движение цилиндром, что является быстрым и трудозатратным.

(3) Примите систему подачи ролика передней кромки.

(4) положение боковой перегородки и задней перегородки регулируется электрически; зазор между передней перегородкой регулируется вручную.

(5) Отдельное устройство для подачи листов (при необходимости можно выбрать непрерывную или листовую подачу).

(6) счетчик подачи бумаги, установите и отобразите количество продукции.

3, устройство для удаления пыли (опционально)

(1) Устройство для удаления пыли бумажной щеткой может удалять загрязнения с печатной поверхности картона в большом количестве и улучшать качество печати.

4, ролик подачи бумаги

(1) Наружный диаметр верхнего ролика составляет φ100 мм

(1) высококачественная бесшовная сталь, обернутая износостойкой резиной, и коррекция баланса.

(2), нижний ролик φ124 мм с рельефным твердым хромированным покрытием и коррекцией баланса.

(3), шкала зазора ролика подачи бумаги регулируется вручную, диапазон регулировки составляет 0-12 мм. 5, автоматическое устройство обнуления

(1) Блок подачи бумаги, печатающий блок и щелевой блок электрически сбрасываются на ноль.

(2), в обычной картонной коробке используется устройство автоматического обнуления, два тестовых отпечатка могут быть установлены в правильное положение, что сокращает количество отходов картона.

Управление хостом; изображение двигателя представляет состояние переключателя главного двигателя, текущая скорость отображается выше, а фиксированная скорость - это установленная скорость. После остановки хоста хост включается и основное устройство включается в соответствии с установленной скоростью. Существует два вида режимов подачи бумаги, выберите режим подачи бумаги для преобразования, управление количеством; для производственного количества бумаги фактическое количество = установите число, а затем подайте сигнал тревоги.

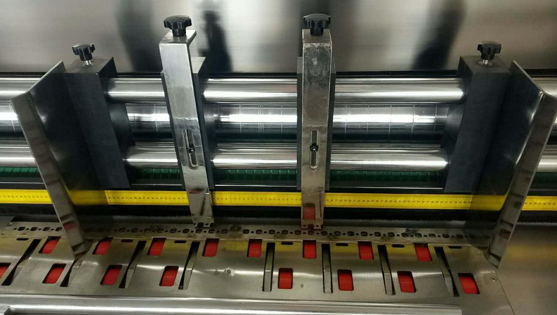

Управление перегородкой; ручная регулировка влево и вправо, вверх и вниз





2. полиграфический отдел (группа цветной печати 4)

1, печатающий ролик (пластинчатый ролик)

(1), наружный диаметр составляет φ292 мм (включая наружный диаметр пластины φ300 мм).

(2) поверхность стальной трубы отшлифована и покрыта твердым хромом.

(3), выполните коррекцию баланса и работайте плавно.

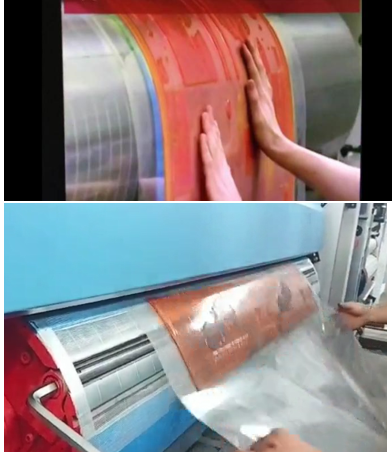

(4) При загрузке и выгрузке печатной формы электрическое управление ножным переключателем осуществляется в обратном порядке.

2, прижимной ролик для печати

(1), наружный диаметр составляет φ124 мм.

(2) поверхность стальной трубы отшлифована и покрыта твердым хромом.

(3), выполните коррекцию баланса и работайте плавно.

(4) Ручная регулировка шкалы зазора печатающего ролика, диапазон регулировки составляет 0-12 мм. 3, подача верхнего и нижнего роликов

(1) Верхний рулон: Толстостенная стальная труба с наружным диаметром φ71 мм, оснащенная четырьмя кольцами подачи бумаги.

(2), нижний валок: наружный диаметр толстостенной стальной трубы φ124 мм, шлифовка поверхности, твердое хромирование.

(3), шкала зазора ролика подачи бумаги регулируется вручную, диапазон регулировки составляет 0-12 мм. 4, стальной анилоксовый ролик

(1) Наружный диаметр составляет φ156 мм.

(2), поверхность стальной трубы отшлифована, прессованная сетка, твердое хромирование.

(3), выполните коррекцию баланса и работайте плавно.

(4) Количество сеток равно 180, 200, 220, 250, 300.

(5), с пневматическим автоматическим подъемным устройством системы подачи бумаги. (Анилоксовый валик опускается, соприкасаясь с пластиной во время подачи бумаги, и анилоксовый валик поднимается и отделяется от пластины, когда подача бумаги прекращается).

(6) Анилоксовый валик оснащен клиновой обгонной муфтой, которая удобна и быстра для распыления чернил и промывки чернил.

6, резиновый ролик

(1) Наружный диаметр составляет φ142 мм.



(2) поверхность стальной трубы обматывается износостойкой резиной, и баланс корректируется.

(3), резина обладает высокой степенью специальной шлифовки, и эффект переноса чернил хороший.

7, механизм регулировки фазы

(1) Конструкция планетарной передачи.

(2), электрическая цифровая регулировка фазы печати на 360°. (может регулироваться как при работе, так и при остановке)

(3) Вручную отрегулируйте боковое положение и отрегулируйте расстояние в общей сложности на 10 мм.

8, циркуляция чернил

(1), пневматический мембранный насос, стабильная подача чернил, простота в эксплуатации и обслуживании.

(2), чернильный фильтр, фильтрующий примеси.

9, устройство для фиксации фазы печати (опционально)

Управление фазой; текущее значение представляет продольное положение печатающего ролика. После настройки входных данных значения нажмите левую или правую кнопку, и печатающий ролик остановится влево или вправо до положения входных данных. Горизонтальное управление: Левая и правая тяговые пластины регулируются вручную и устойчивы. Безопасность.

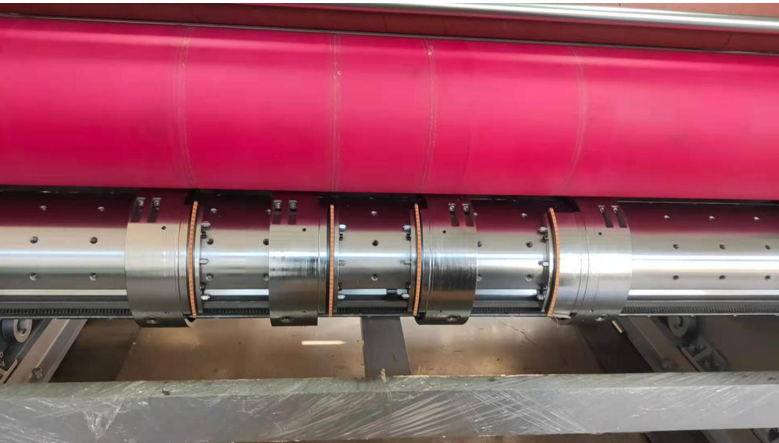

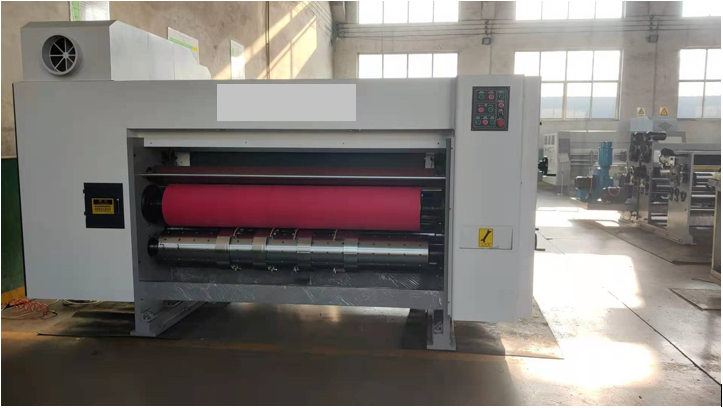

3.Секция высечки (с насадкой для долбежного ножа)


1. Пластинчатый ролик и накладной ролик изготовлены из высококачественной стали, а поверхность отполирована и покрыта твердым хромом. Коррекция статического и динамического баланса, хорошая стабильность при движении.

2. Пневматически управляемый зазор штампа и устройство для автоматического отсоединения штампорезного устройства для защиты резиновой прокладки и продления срока службы резиновой прокладки.

3. Резиновый кулачок оснащен боковым 58-мм плавательным устройством механического кулачкового типа для продления срока службы резиновой прокладки.

4. Устройство регулировки фазы (внутренняя структура планетарной передачи, большой крутящий момент, малый зазор передачи, такой же.

При наличии 8-9 зубьев нагрузка на каждую шестерню чрезвычайно мала, поэтому механический износ шестерни чрезвычайно мал, а точность передачи сохраняется в течение длительного времени и продлевается срок службы. Специализированные продукты.

5. Фаза высечки контролируется текстовым дисплеем, который может осуществлять электрическую цифровую регулировку на 360 градусов и может быть точно отрегулирован (запуск и остановка).

6. Устройство компенсации разницы скоростей может контролировать линейную скорость поверхности ролика резиновой прокладки (наружный диаметр резиновой прокладки непрерывно уменьшается во время использования). Компенсационное устройство может полностью регулировать линейную скорость резинового валика с помощью штампового резака. Картонная коробка для высечки, картонная коробка и форма штампа точно такие же.

7. Устройство для шлифования резиновых прокладок может устанавливать определенное количество при высечке штампов. Когда резиновую прокладку необходимо отремонтировать, можно запустить двигатель шлифовального ролика, а основной корпус также открыть для шлифования, чтобы резиновую прокладку можно было использовать повторно. Улучшается использование прокладки, также снижается давление высечки, а износ механических деталей и подшипников значительно снижается.

8. Двойная крышка с обеих сторон основного блока для удобства обслуживания.

9. Размер свободного паза пластины составляет 130ммХ50ммХ50мм

В-пятых, отдел укладки

1, рычаг для подбора бумаги

(1), дополнительное ручное или автоматическое управление.

(2), приводной ремень бумажного рычага, отрегулируйте натяжение отдельно, не ограничиваясь длиной ремня.

2, подъем кровати

(1), сильная цепная передача.

(2) Высота штабеля составляет 1600 мм.

(3) Приводной двигатель подъема кровати оснащен функцией торможения, и кровать можно удерживать в фиксированном положении без скольжения.

(4) Установите предохранительные устройства, чтобы контролировать подъемы кроватей и обеспечивать безопасность операторов.



(5), плоский пояс для скалолазания морщин, предотвращающий скольжение картона.

3, возьмите картон

(1) Перегородка для бумаги под действием давления воздуха, когда картон укладывается на заданную высоту, лоток для бумаги автоматически выдвигается для удержания картона.

(2) положение задней двери регулируется вручную. Передаточное устройство

1, главная приводная шестерня

(1), материал: сталь 45, сначала после фрезерования зубьев и бритья, автоматическая смазка распылением

(2), шестиуровневая точность, плавная работа, твердость HRC58-62, длительный срок службы, практически отсутствие износа в течение 10 лет, позволяет добиться долговременной регистрации печати.

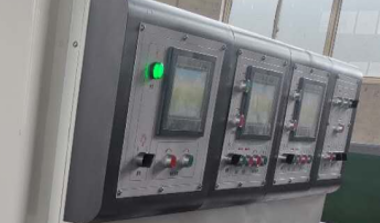

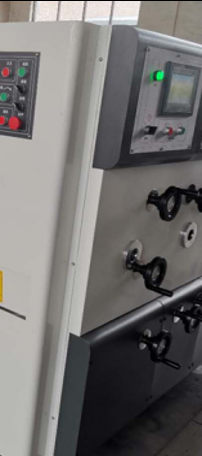

※ Отдел компьютерного управления

• Вся машина оснащена известными брендами: цветной сенсорный экран (человеко-машинный интерфейс).

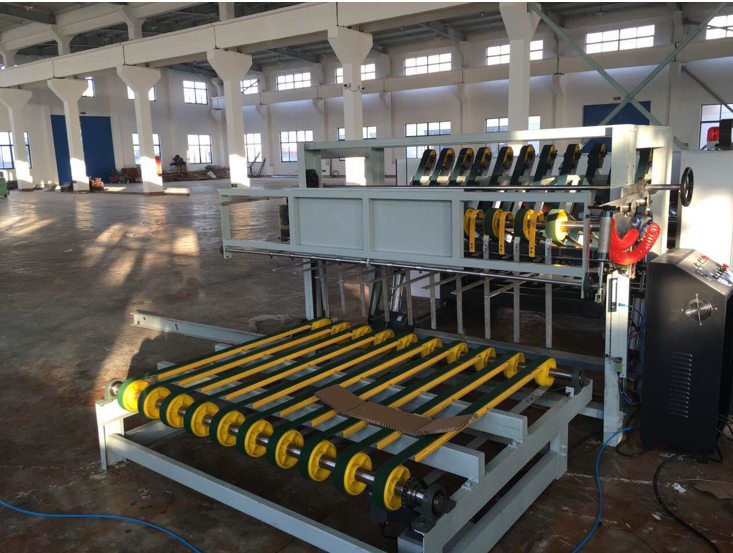

4.Автоматический штабелеукладчик (опционально)


1.рычаг для приема бумаги работает вручную. Высоту укладки бумаги можно выбирать свободно.

2.Регулировка доступна для каждого ремня.

3. Платформа подачи бумаги передается вверх и вниз по цепочке.

4.наклон платформы для приема бумаги меняется в зависимости от высоты бумаги. Тормоз установлен для фиксации положения платформы.

5.когда высота штабелирования бумаги достигнет заданного значения. платформа для приема бумаги будет удерживать картон пневматически.

6.Максимальная высота штабелирования: 1600 мм.

7. приводной двигатель трансмиссионного ремня: 2,2 кВт

8.платформа поднимается и опускается приводной двигатель: 2,2 кВт.

9.цилиндр рукоятки для взятия бумаги: 80 мм×300 мм.
