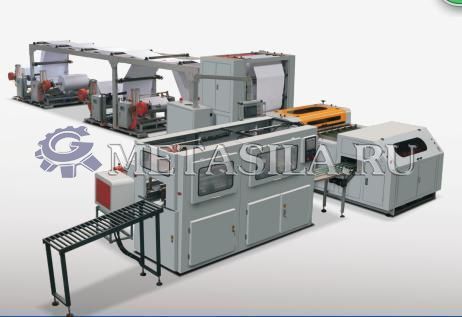

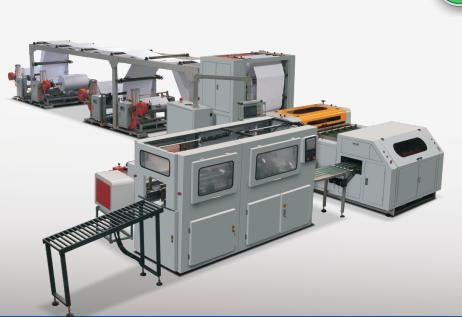

Состав линии:
1. Станок для резки бумаги
2. Упаковочный станок

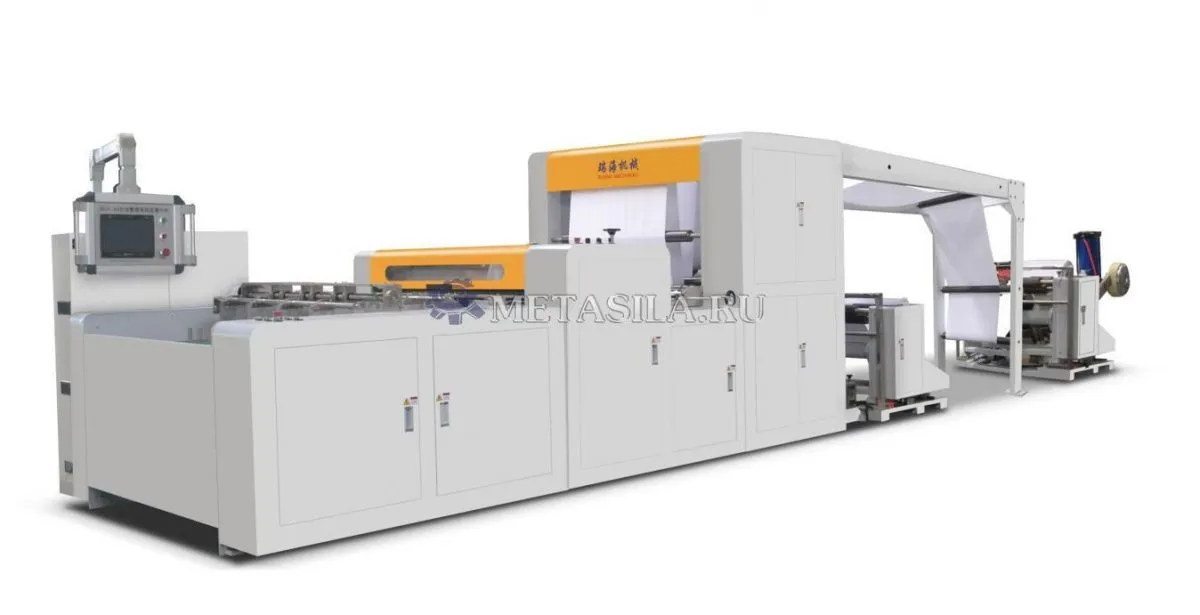

Станок для резки бумаги:
Автоматическое устройство для очистки и укладки в стопку, режущая часть
часть для разматывания 2 рулонов

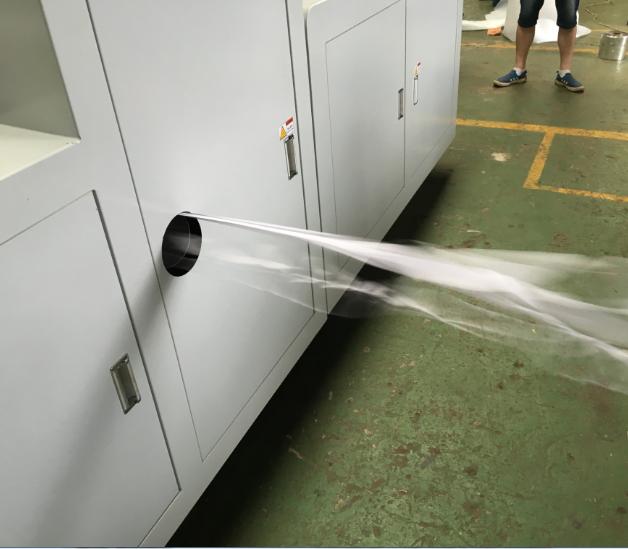

Устройство для выдувания отходов
Это оборудование предназначено для горизонтальной и вертикальной резки рулонных материалов формата А4, А3, Размер А2 и т.д. это может быть 1 рулон, или 2 рулона, или 4 рулона и т.д.
Основные технические параметры
Максимальный диаметр разматывания φ1100 мм
Контрольный вес бумаги для резки 40~500 г
Максимальная ширина среза 1150 мм
Длина резки 20-1000мм
Скорость резания 10-150раз/мин
Точность резки ±0,2 мм
Напряжение: AC380V /220V x 50 Гц
Общая мощность 10 кВт
Основные функции
1) может быть загрузка 1 рулона, 2 рулонов, 4 рулонов

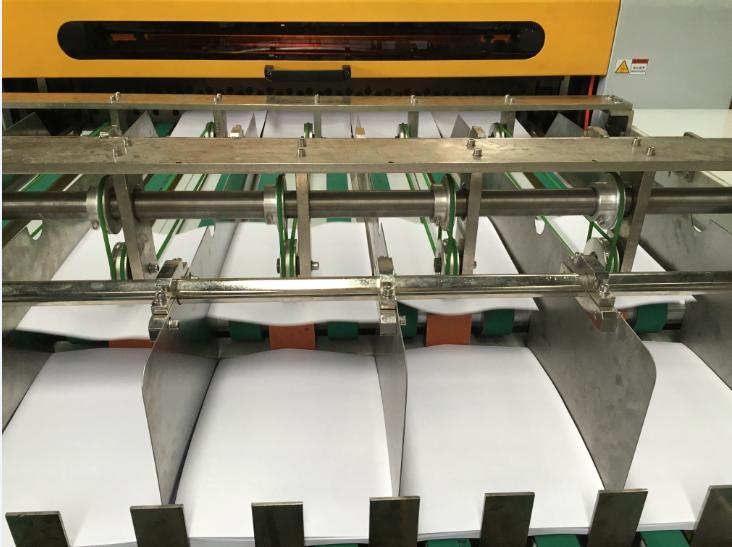

2) С устройством для укладки бумаги
3) С круглым резаком для продольной резки
4) С ленточной передачей
Эксплуатационные характеристики:
Принимает пневматическую автоматическую систему загрузки материалов с очень простой эксплуатацией и удобством
Использует периодическую резку вниз-вверх с упорядоченной обработкой готовой продукции и без расхода воды; в то же время, его можно использовать для горизонтальной и вертикальной резки одновременно
Он оснащен серводвигателем для управления резкой постоянной длины.
Он использует управление ПЛК, работу с сенсорным экраном
Он принимает пневматический датчик перемещения для управления системой передачи, со светоэлектрическим, газовым соединением, он имеет функцию простоты эксплуатации, высокой точности, хорошей стабильности, низкого уровня шума.
Эта машина имеет функцию устройства синхронизации преобразователя частоты, автоматического подсчета, остановки работы по сигналу тревоги, контроля натяжения магнитного порошка, может находиться вертикально, использовать вентилятор воздуходувки, чтобы избавиться от отходов
Он обладает функциями высокоточной резки, высокой скорости и т.д. комбинированная пневматическая конструкция для трансмиссионной секции будет применено компьютерное управление, что сделает ее работу намного более устойчивой
Он имеет функцию автоматической укладки.
Основная спецификация для A3 С 2 РУЛОНАМИ:

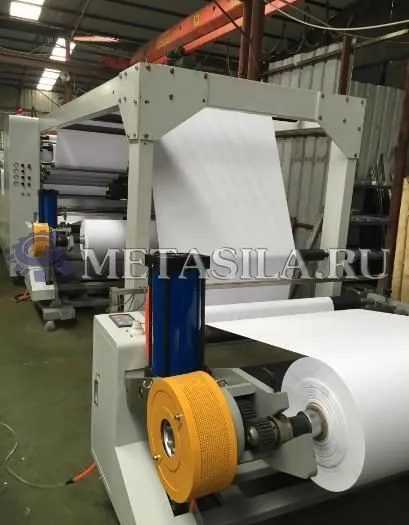

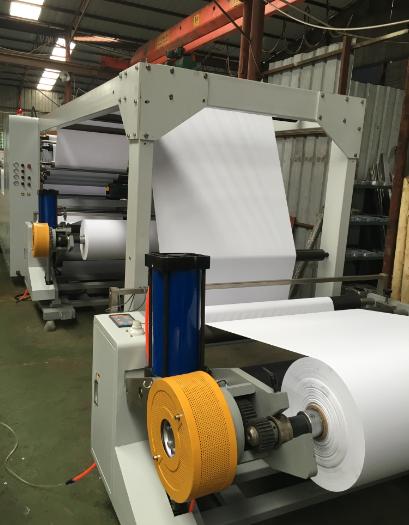

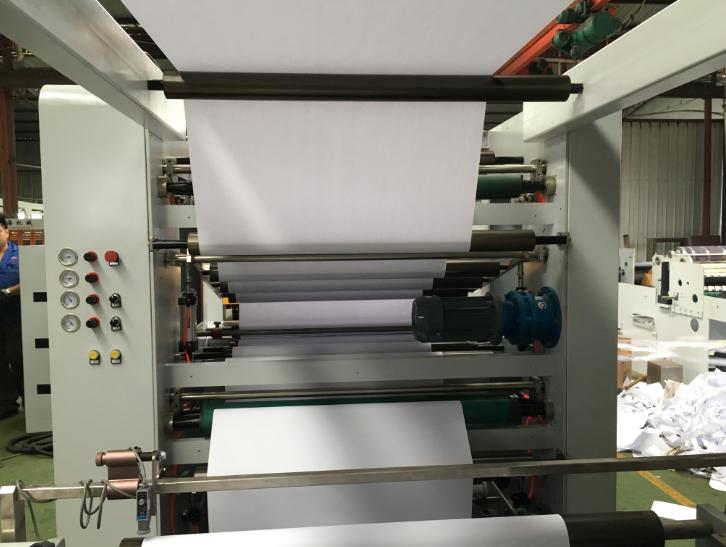

1.Устройство для размотки
Полка машины изготовлена из высококачественной стальной пластины
Принимает функцию автоматического подъема воздушного давления
Система контроля натяжения магнитного порошка
Тип управления: Используйте управление потенциометром
Объем контроля натяжения: 3-50кг
Материал вытягивая крены принимает тип воздушного вала
Направляющий ролик передачи: алюминиевый направляющий ролик с помощью активной балансировочной обработки
Материал может регулироваться справа и слева
Тип управления: Пневматическое управление
Двигатель для коррекции ошибок использует привод двигателя синхронизации
Фотоэлектрический датчик для коррекции ошибок (точность +-0,2 мм) производства Тайваня
2.Основная часть машины
Вал: Желобчатая сталь и высококачественная стальная пластинчатая конструкция толщиной 10 мм
Сталь типа желобчатой балки: 40 × 80 × 1600 мм
3.Тяговое устройство:
Стиль конструкции: активная тяга и пассивный стиль крепления прессом
Основание седла представляет собой литейную конструкцию
Тяговый ролик - это резиновый ролик
Тип крепления прессом: контролируется пневматическим
Нажмите, чтобы закрепить цилиндр
Направляющий ролик передачи: алюминиевый направляющий ролик
Тяговый двигатель использует серводвигатель, привод по фазе фиксирует длину
Длина может регулироваться с помощью ПЛК
4. Структура доставки материала:
Примите способы сочетания двигателя и переключения передач
Главный двигатель: скорость регулируется датчиком
Датчик: Марка VT
Тип привода: приводится в движение главным двигателем и тягой через активный ролик
Передача: принимает треугольный ремень и ременное колесо совместной структуры
Материал-доставка: принимает плавающую конструкцию спинки для буферного действия для удержания материала
Плавающее верхнее и нижнее натяжение принимает пневматический тяговый цилиндр
Плавающий направляющий ролик: принимает алюминиевый направляющий ролик
Вся структура подачи материала будет контролироваться датчиком перемещения

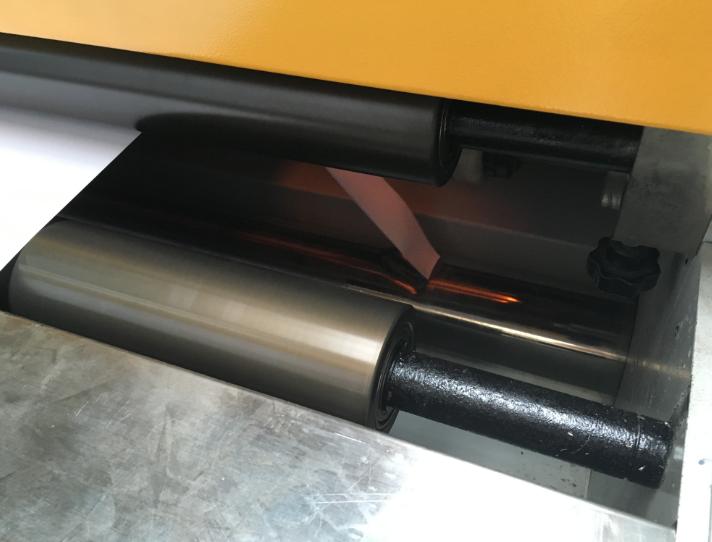

5. Режущий блок
Стиль резки: хорошо закрепите нижний резак и активно режьте верхним резаком
Держатель резца: принимает литейную тяжелую структуру
Как верхние, так и нижние резцы используют импортированный в стиле бара балансировочный резак из силикатной стали
Положение резца можно регулировать вручную
Активный тип трансмиссии: трансмиссия главного двигателя, оснащенная переключателем передач, позволяет центробежному колесу, соединенному с соединительной стойкой, совершать возвратно-поступательное движение фрезы
Датчик: марка Edison
6. Устройство для продольной резки
Способ разрезания: движение нижнего лезвия, привод верхнего пресс-подбалдашника для разрезания.
Использует круглые фрезы
Нижний круглый резак использует шанхайский резак shenlong
Точность продольной резки: ±0,2 мм
6.Электрическая часть управления: (подключается к основной машине)
Система управления: Главное управление машиной, контроль натяжения, регулировочный контроль
Основное управление машиной: управление главным двигателем, контроль тяги, контроль подачи материала, контроль резки (сенсорный экран - это управление ПЛК PANASONIC)
Контроль натяжения: Разматывайте натяжение, область контроля скорости широка, хорошая производительность независимо от скорости
Подсчет электрического счетчика, остановка сигнала тревоги, функции автоматического определения длины над электрическими компонентами - это бренд Delixi в Китае.
Все выключатели изготовлены в Германии фирмой “schneider”.

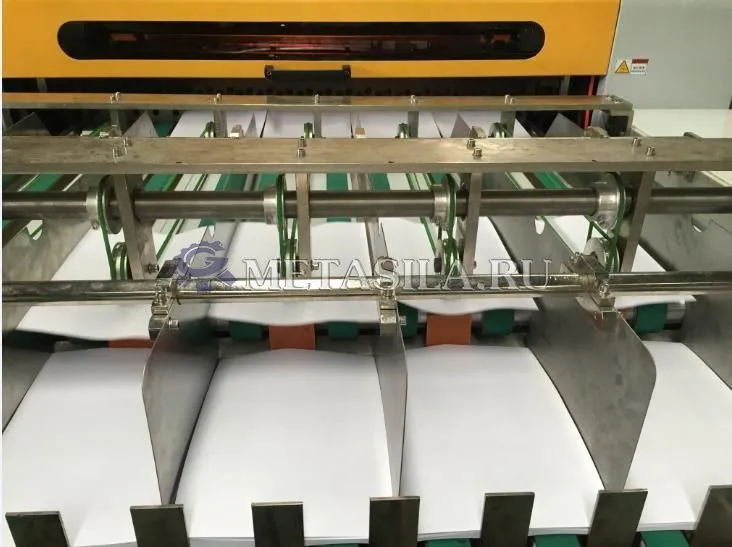

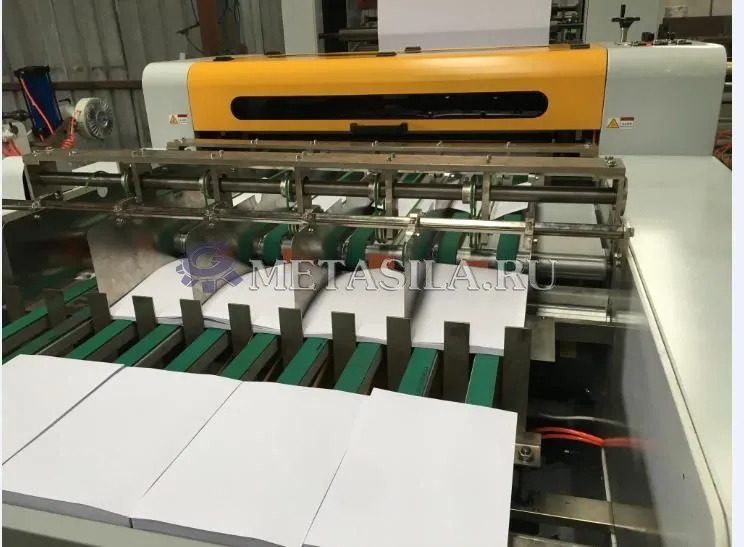

7.Устройство доставки:
Автоматический подсчет и остановка счетчика
Автоматическая доставка при достижении значений, заданных в ПЛК
Раздаточный стол с лентой
Источник питания: Трехфазный четырехлинейный воздушный выключатель, 380 В / 50 Гц
Источник воздуха: макс. 5,5 кг/ см2 × 5 м3/мин

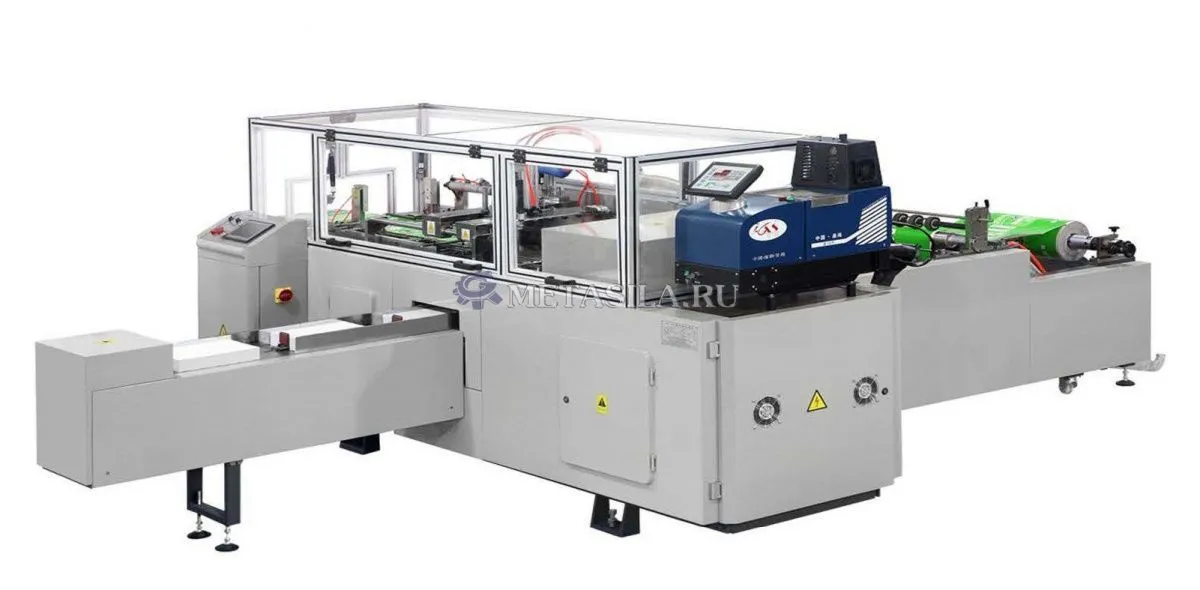

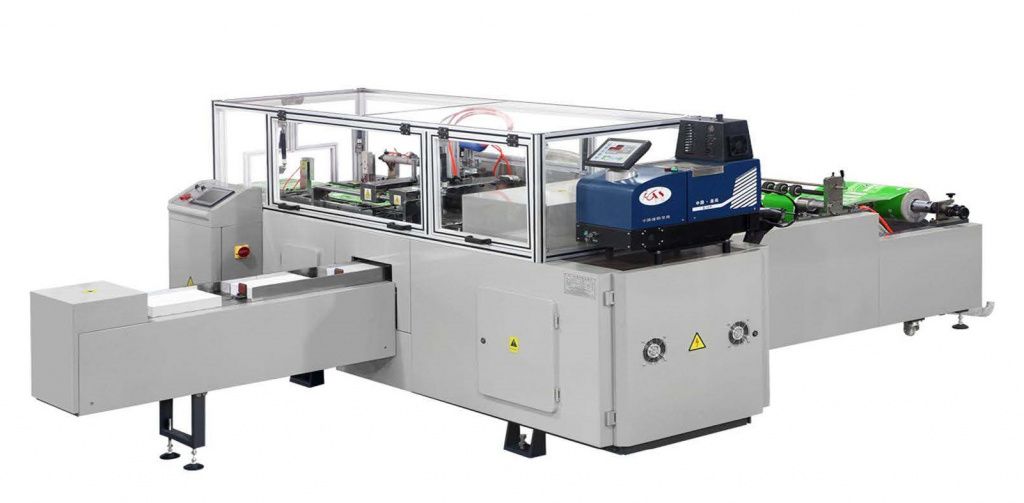

Упаковочный станок
Характеристики:
Основная конструкция приводится в движение серией кулачков, шатунов и рабочих принадлежностей для завершения упаковки. Высокая стабильность, низкий уровень шума.
Применяя преобразование частоты с многофункциональной цифровой скоростью без уловок, применяя siemens. Программируемое управление ПЛК.
Сенсорный экран, реализующий человеко-машинный интерфейс.
для одиночной бумажной упаковки используйте систему устройства подачи, чтобы точно вводить бумагу.
для упаковки рулонной бумаги в нем имеется устройство с автоматическим управлением сцеплением
В стоимость включены пуско-наладочные работы
Мы предоставляем гарантию на наши станки и оборудование на один год, а также гарантийное обслуживание и сервис после окончания гарантийного срока. Мы заботимся о качестве и надежности наших продуктов, чтобы обеспечить нашим клиентам долгосрочную поддержку и уверенность в работе с нашим оборудованием.
