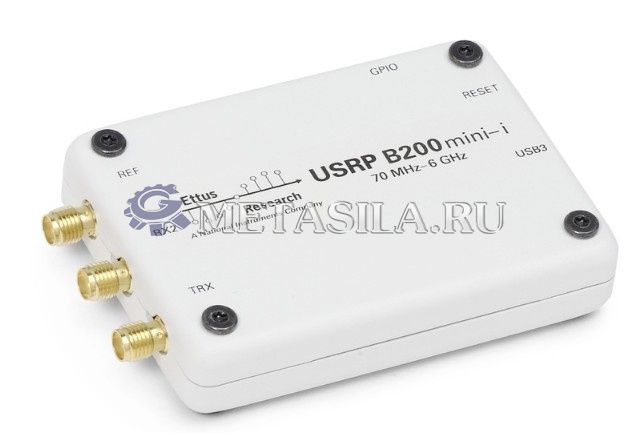

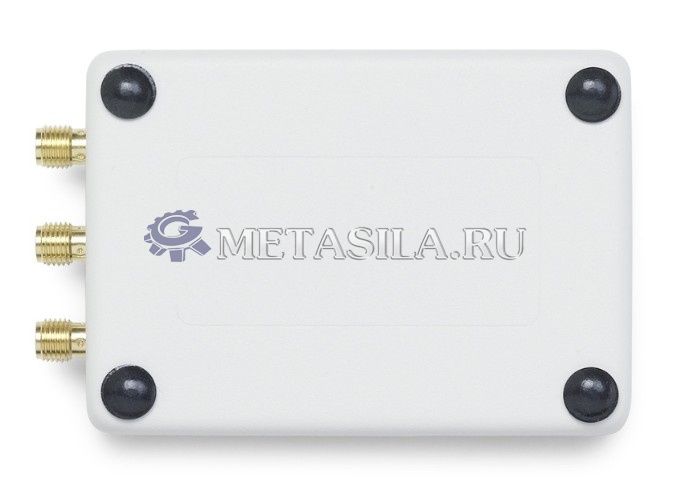

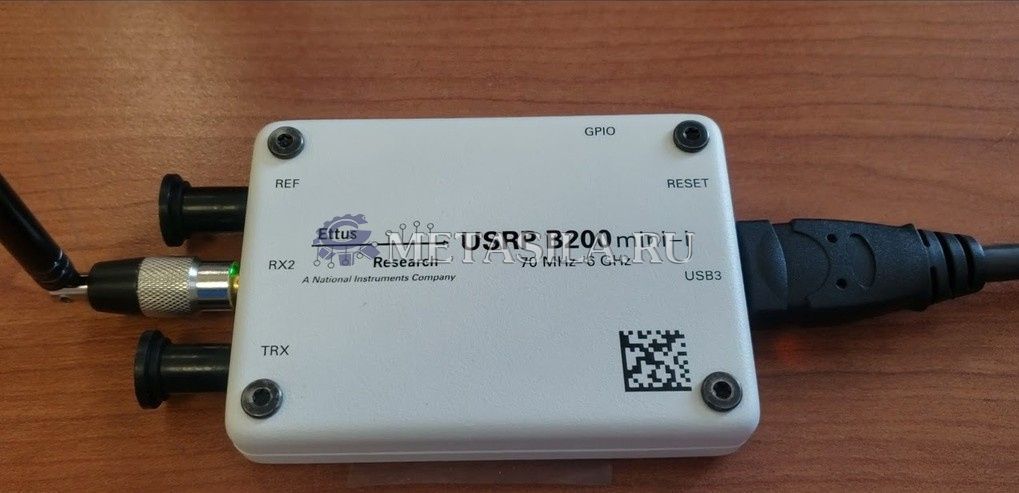

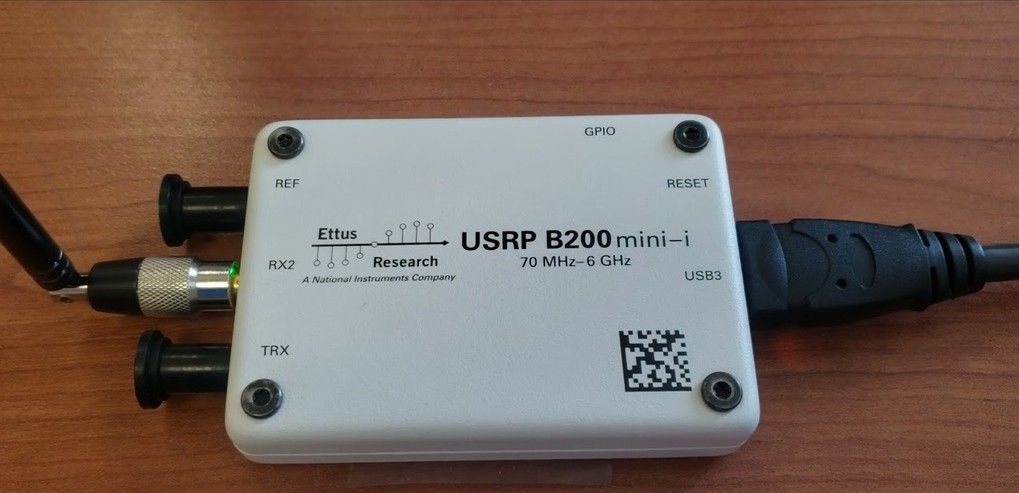

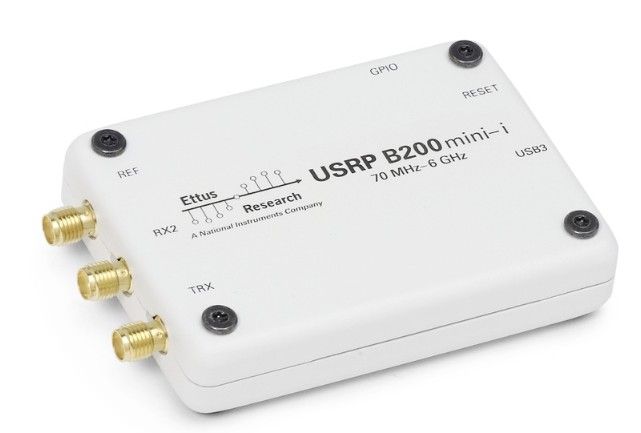

USRP B 200 mini-I модуль (ПКИ)

Плата ВЧ прототипирования USRP B200mini-i представляет собой 1 × 1 SDR / когнитивное радио размером с визитную карточку !!! с непрерывным частотным покрытием от 70 МГц до 6 ГГц от компании Ettus Research.

 USRP B200mini-i предоставляет 1 × 1 SDR / когнитивное радио размером с визитную карточку. Благодаря широкому диапазону частот от 70 МГц до 6 ГГц и программируемой пользователем ПЛИС Xilinx Spartan-6 XC6SLX75 эта гибкая и компактная платформа идеально подходит как для любителей, так и для OEM-приложений. ВЧ интерфейс использует приемопередатчик RFIC AD9364 компании Analog Devices с мгновенной полосой пропускания 56 МГц. Плата B200mini-i питается от шины через высокоскоростное соединение USB 3.0 для потоковой передачи данных на главный компьютер. USRP B200mini-i также включает в себя разъемы для GPIO, JTAG и синхронизации со ссылкой на 10 МГц тактовой или опорного входного сигнала времени PPS. Программный API-интерфейс USRP Hardware Driver (UHD) поддерживает все продукты USRP и позволяет пользователям эффективно разрабатывать приложения, а затем беспрепятственно переносить проекты между платформами по мере роста требований.

 Основные возможности Ettus USRP B200mini-i:

Диапазон частот 70 МГц до 6 ГГц

Мгновенная полоса пропускания до 56 МГц

Полнодуплексный режим

Программируемая пользователем ПЛИС Xilinx Spartan-6 XC6SLX75

Быстрое и удобное подключение USB 3.0 с питанием от шины

Синхронизация с эталонной частотой 10 МГц или эталонным временем PPS

GPIO и JTAG для управления и отладки

Форм-фактор 83,3 x 50,8 x 8,4 мм

Программное обеспечение USRP Hardware Driver (UHD) с открытым исходным кодом API версии 3.9.0 или новее

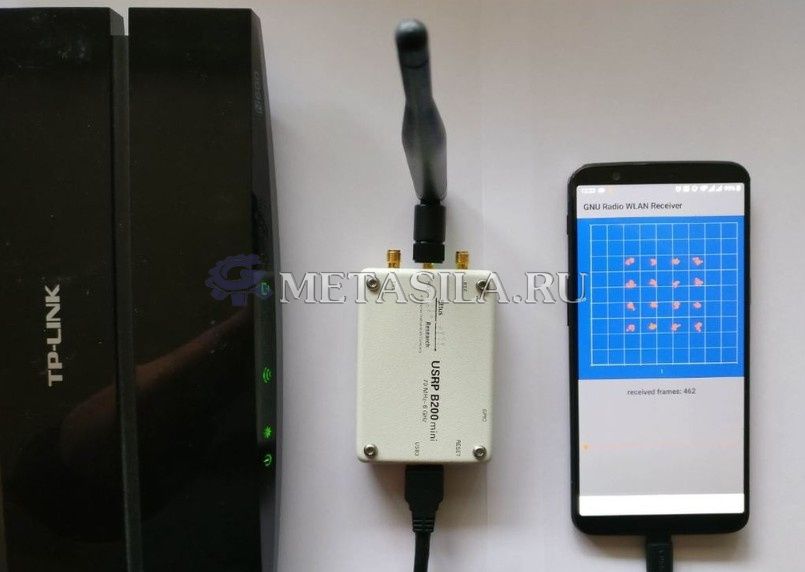

Поддержка GNU Radio поддерживается Ettus Research через GR-UHD, интерфейс к UHD, распространяемый GNU Radio.

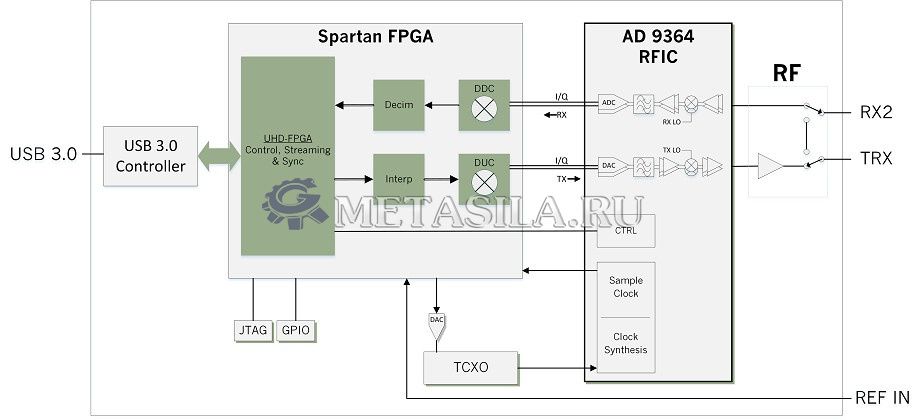

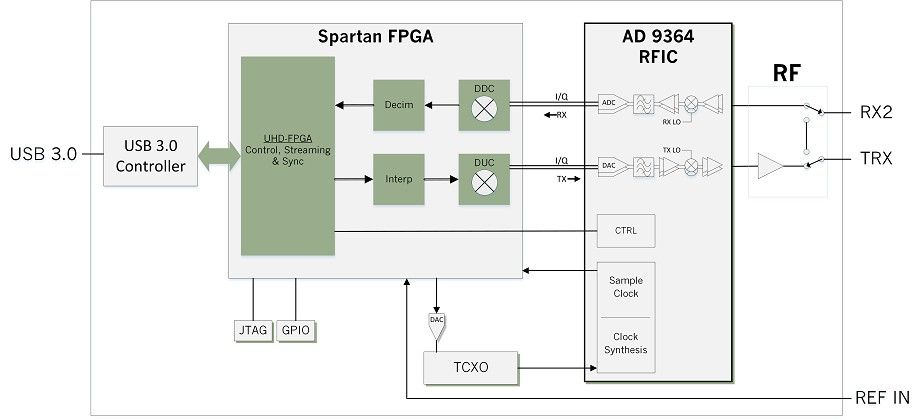

 Устройства серии B200mini-i выполнены на единой плате, где объединены радиотракт, интегрированная микросхема приемопередатчика AD9364, ПЛИС, интерфейс USB 3.0, а также система синхронизации.
