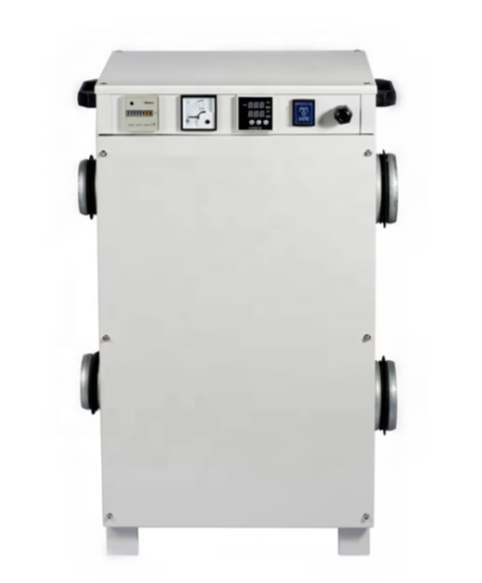

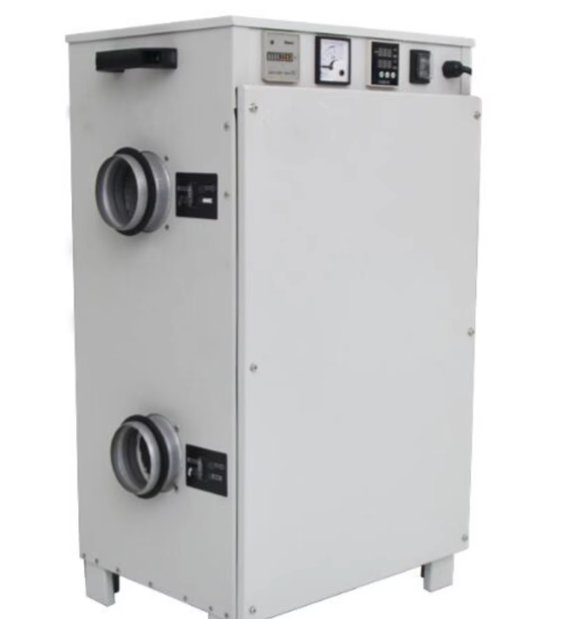

Промышленный осушитель воздуха, модель JL-6

Области применения:

Благодаря прочному ротору с адсорбентом данное оборудование может использоваться для осушения воздуха при атмосферном давлении. Оно способно непрерывно работать при температурах до -20°C и до +50°C.

Осушительное оборудование подходит для:

·        Помещений с высокой концентрацией коррозионных газов

·        Систем отопления, вентиляции и кондиционирования (ОВКВ)

·        Создания уровня влажности менее 35% отн. влаж.

·        Систем с однократным проходом воздуха (прямоточных)

·        Фармацевтического производства, упаковки, хранения, испытаний и исследований

·        Осушения и защиты от коррозии внутри турбин электростанций

·        Низких температур, особенно в сочетании с низкой влажностью

·        Условий с низкой точкой росы

·        Технологических систем подачи воздуха

·        Хранилищ фотографий и кинопленок

·        Пневмотранспорта порошковых материалов

·        Насосных станций

·        Производства и упаковки кондитерских изделий

·        Пищевого производства

·        Чистых помещений

·        Производства электроники

·        Холодильных складов

·        Хранения семян

·        Литьевых машин

·        Осушения резервуаров и т.д.

Принцип работы:

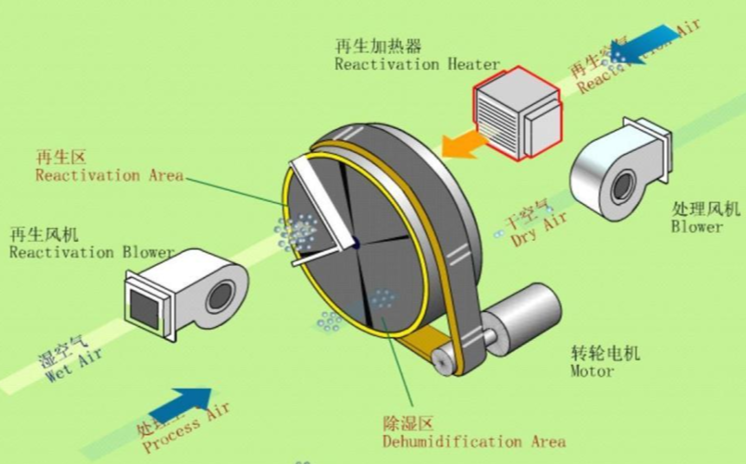

Сердцевиной осушителя является ротор с сотовой структурой, изготовленный из специального керамического волокнистого композита и силикагеля. Ротор разделен уплотнительным устройством на две зоны: зону обработки (зона осушения) и зону реактивации (регенерации).

Когда осушитель работает, два потока воздуха одновременно проходят через эти две зоны. Один поток — это воздух, который будет осушен силикагелем в роторе, а другой — горячий воздух, используемый для просушки вращающегося ротора, чтобы он снова мог поглощать влагу. Влага удаляется потоком горячего и сильно насыщенного влагой воздуха.

Технические характеристики:

Производительность осушения (20°C, 60%) - 3 кг/ч

Расход обрабатываемого воздуха (м³/ч) - 580

Размер входного отверстия (мм) - Φ125

Расход регенерационного воздуха (м³/ч) - 200

Размер выходного отверстия (мм) - Φ80

Номинальная мощность (кВт)- 3,8 кВт

Потребляемый ток - 20 А

Габариты установки (мм) - 685*505*1040

Вес установки (кг) - 65

Напряжение питания - 220В / 50Гц / 1Ф

Рабочий температурный диапазон - от -10°C до +50°C

 Корпус:

Осушительное оборудование данной модели имеет каркасную конструкцию из стального профиля, которая обеспечивает герметичность и устойчивость к коррозии. Кроме того, оно оснащено терморазрывом для предотвращения образования конденсата

Канал обрабатываемого воздуха:

На каждом входном отверстии для воздуха установлены фильтры с эффективностью 35%. Они удобно снимаются и, как правило, могут очищаться до трех раз;

Центробежный вентилятор немецкого производства, с лопатками ротора и стальным спиральным корпусом, обеспечивает высокую эффективность, низкий уровень шума и высокую скорость воздушного потока;

Обрабатывающий воздуховод может быть соединен с другим климатическим оборудованием в соответствии с потребностями пользователя.

 Канал регенерационного воздуха:

 На каждом входном отверстии для воздуха установлены фильтры с эффективностью 35%. Они удобно снимаются и, как правило, могут очищаться до трех раз;

 Импортный осевой вентилятор, компактный, легкий, с низким уровнем шума. Вентилятор регенерации имеет функцию задержки отключения после достижения температуры регенерации 60°C, что обеспечивает полное удаление водяного пара и остаточного тепла;

 Адсорбционный ротор:

 Адсорбционный ротор и рама являются сердцем осушителя, и их эксплуатационные характеристики напрямую влияют на производительность и функциональность всего устройства:

★ Адсорбционный ротор изготовлен из специального термостойкого композитного материала, имеет гофрированную структуру, содержащую высокоэффективный влагопоглощающий материал. Эта структура формирует множество микроскопических воздушных каналов, обеспечивая большую площадь контакта с воздухом и повышая эффективность осушения;

★ Профилированный адсорбционный ротор.

 Приводная система ротора:

Медленное вращение ротора обеспечивается электродвигателем и ременной передачей. Ремень расположен на ободе ротора и приводится в движение шкивом двигателя;

Натяжное устройство ремня гарантирует оптимальное натяжение, предотвращая проскальзывание. Все приводные устройства функционируют корректно. Для проверки направления вращения ротора можно открыть переднюю панель.

 Защитные устройства:

Защита двигателей от перегрузки и короткого замыкания: Двигатели кондиционирующего воздуха, регенерации и ротора оснащены функциями защиты от перегрузки и короткого замыкания;

Защита при остановке: При нормальной остановке осушителя вентиляторы регенерации (включая ротор) продолжают работу до тех пор, пока нагреватель регенерации не остынет ниже 60 °C;

Сигнализация неисправностей: Срабатывание защитного выключателя двигателя, перегрев регенерации, остановка ротора и др. Сигналы о неисправностях отображаются на панели управления

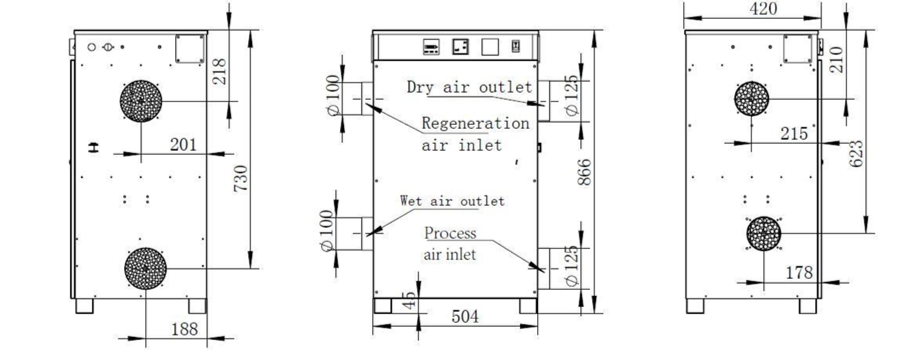

Габариты:
