Потребляемая мощность: 7,5 кВт

Материал оборудования: основная машина: углеродистая сталь корпус из алюминиевого сплава: нержавеющая сталь SUS304, питатель: нержавеющая сталь SUS316

Режим управления: система автоматического управления промышленным компьютером (ПЛК) с человеко-машинной интеграцией

Функции машины:

Станция загрузки

Несущий вал позволяет выполнить заправку за 2 минуты

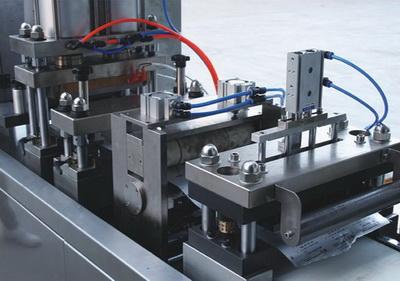

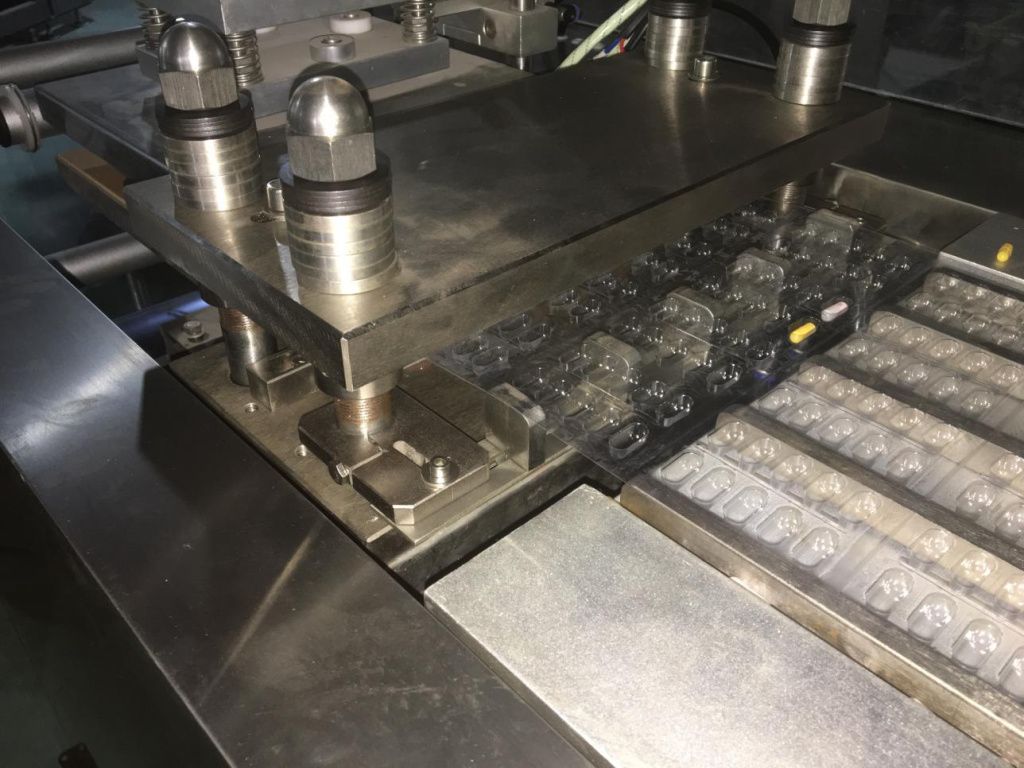

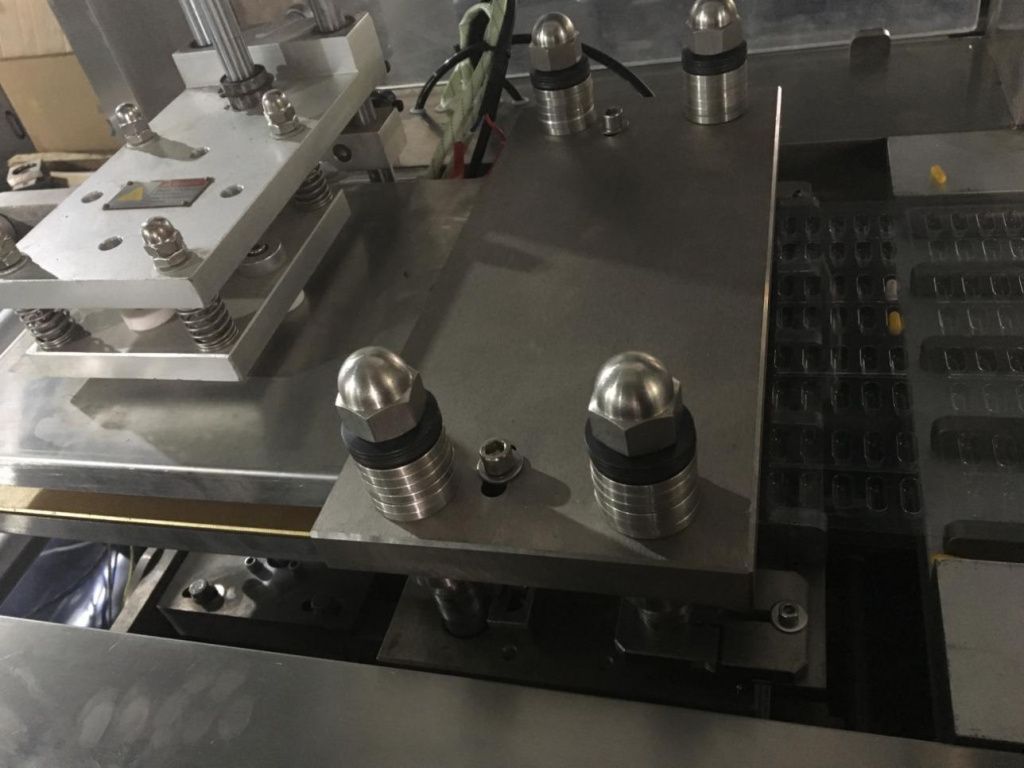

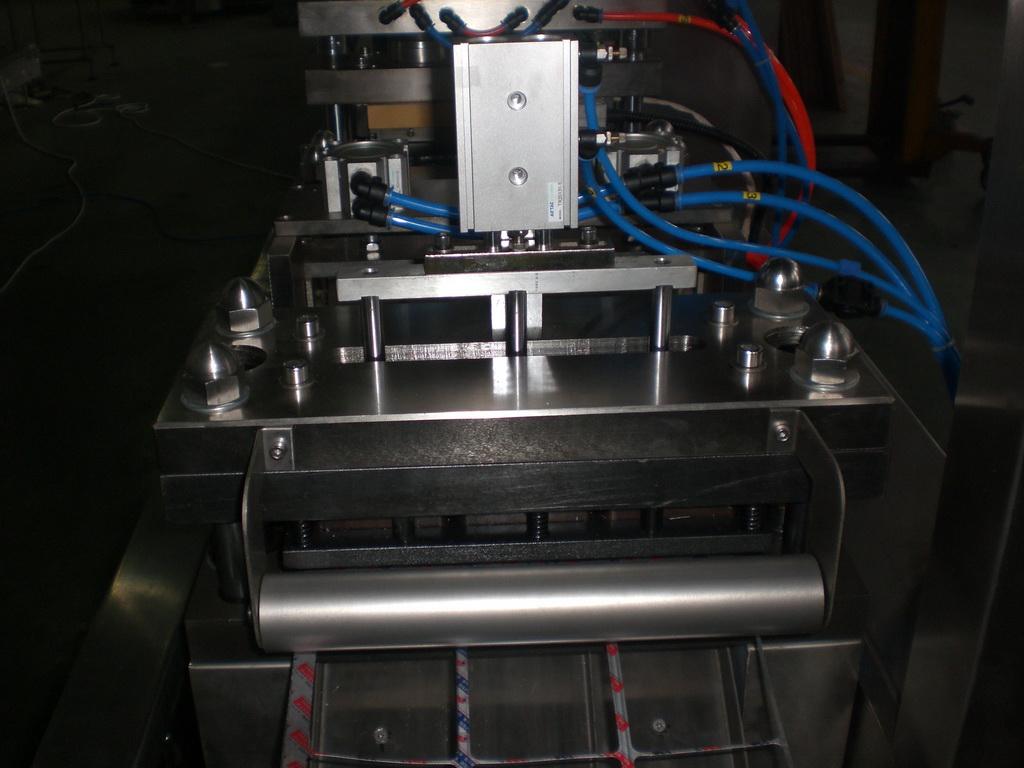

Формовочная станция

Верхняя и нижняя нагревательные пластины используются для предварительного нагрева, а соединительные головка вынесена наружу и отделена от зоны нагрева, что обеспечивает равномерное распределение температуры по поверхности нагрева и меньшую разницу температур

Установка баллона под давлением позволяет снизить износ деталей трансмиссии и увеличить срок службы аппарата

При выключении аппарата термосваривающий цилиндр приподнимается, чтобы избежать повреждения

Установка термосвариваемой формы фиксируется нажатием болта на пластине, и форма может быть легко и быстро заменена

Управление с помощью ПЛК

Машина имеет два пароля: один для оператора, второй - для технического персонала

Может автоматически проверять различные функции датчиков

Суммарный подсчет рабочего времени (без ручного сброса)

Определение и отображение температуры в каждой зоне нагрева

Управление машиной осуществляется с помощью сенсорной панели

Охлаждение

Цилиндр на станции нагрева пресс-формы всей машины охлаждается за счет циркуляции воды

За термозакреплением расположены устройства водяного и воздушного охлаждения

Функция аварийной сигнализации

Предохранительный выключатель аварийной остановки (одна на панели, одна средняя часть машины, одна торцевая часть машины)

Сигнализация о тепловой перегрузке двигателя и остановка

Сигнализация о перегрузке и остановка машины

Подача сигнала тревоги и остановка при истечении формовочной пленки

Подача сигнала тревоги и остановка при истечении термосвариваемой пленки

Подача сигнала тревоги и остановка при слишком высокой или слишком низкой температуре в зоне нагрева

Подача сигнала тревоги и остановки при слишком низком давлении сжатого воздуха

Технические параметры

Частота подачи материала: 15-40 раз/мин (алюминий и пластик)

Используемые упаковочные материалы: Алюминиевая фольга PTP: ширина 360 мм, толщина 0,02-0,03 мм; Формовочный материал: ширина 260 мм Толщина 0,50-0,15 мм

Диапазон регулировки:

Ход тяги: 30-140 мм

точная настройка станции: заготовка: 0-100 мм

Максимальная глубина формования (мм) 16 мм

Технические характеристики источника питания 380 В, 50 Гц

Общая электрическая мощность (кВт) 7,5 кВт

Давление сжатого воздуха (МПа) 0,5-0,7МПа

Расход сжатого воздуха (м3/ч) ≥ 0.22

Охлаждение: с помощью обычной водопроводной воды

Уровень шума (дБ) 75 дБ

Размеры (Д×Ш×В Мм) 4200×650×1640 мм

Вес (кг) 1500 кг

Возможность частотной модуляции двигателя 20-50 Гц

Основные компоненты:

Основной модуль Siemens

Датчик приближения Omron

Сенсорный экран Siemens

Выключатель питания omron

В стоимость включены пуско-наладочные работы
