Описание

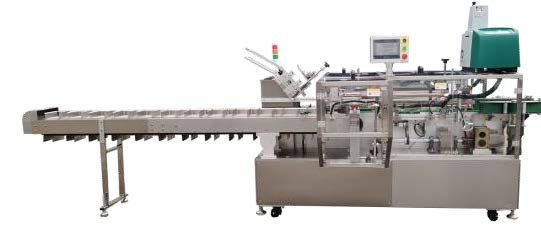

Корпус машины выполнен из нержавеющей стали с закрытой системой пневматики, что делает оборудование удобным и безопасным для оператора.

Приводные механизмы расположены в задней части машины, а рабочая зона полностью открыта, что соответствует стандартам GMP и обеспечивает простоту обслуживания.

Компактный и эргономичный дизайн позволяет оператору легко взаимодействовать с оборудованием, проводить очистку и настройку.

Внешние панели изготовлены из нержавеющей стали 304, а рабочая зона оснащена защитными дверцами из закаленного стекла и алюминиевого сплава для безопасности оператора.

Принцип работы

Машина использует горизонтальный метод картонирования: Картонные заготовки подаются с помощью вакуумных присосок в цепной транспортер. Транспортер движется прерывисто, синхронизируясь с процессом упаковки. Продукция укладывается в картонные коробки в лежачем положении.

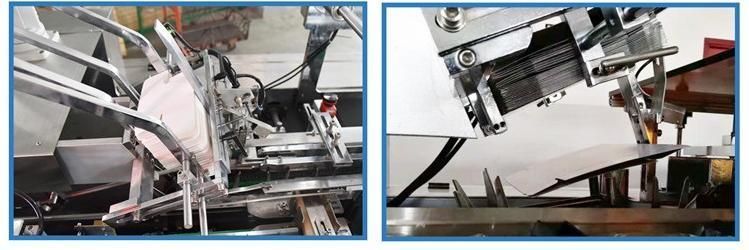

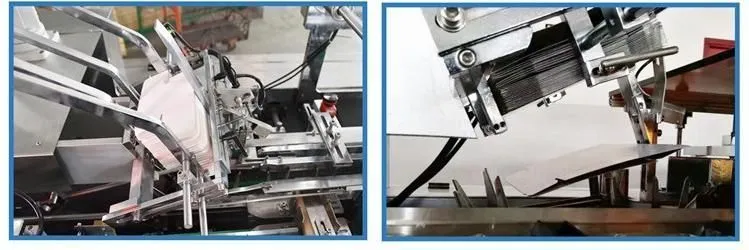

Система подачи картона. Фиксированный магазин вмещает 200–300 заготовок, обеспечивая бесперебойную подачу.

Сенсорный интерфейс (HMI) позволяет: Настраивать параметры работы каждой станции, контролировать производительность, отслеживать и диагностировать неисправности.

Система использует PLC-контроллер и фотоэлектрические датчики для автоматического мониторинга.

Сигнализация при отсутствии материала/коробок, заклинивании, перегрузке толкателя — гарантирует 100% выход качественной продукции.

Автоматический подсчет и отображение данных на экране.

Защита от перегрузок: оснащена надежными механическими системами защиты, которые предотвращают повреждения машины при аварийных ситуациях.

Адаптивность под продукцию

Быстрая переналадка под новые размеры коробок.

Минимальное количество сменных форм.

Короткий цикл перенастройки.

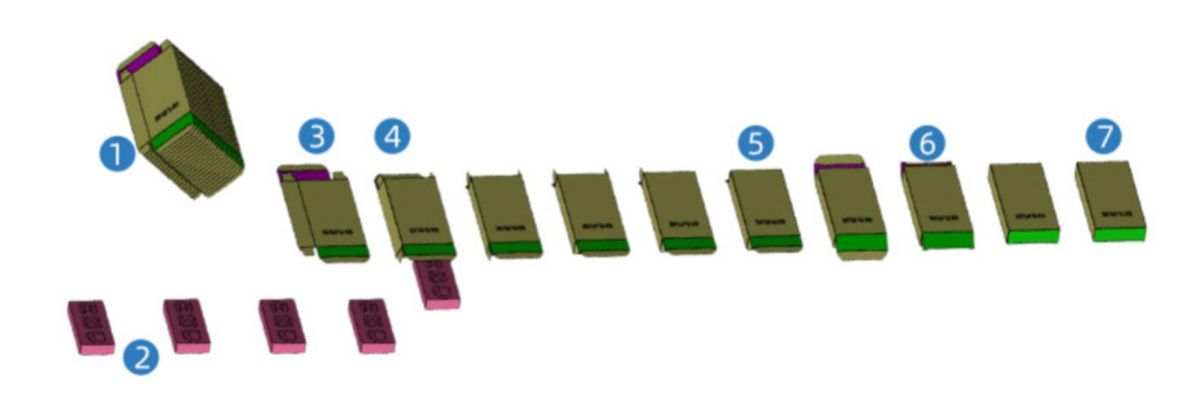

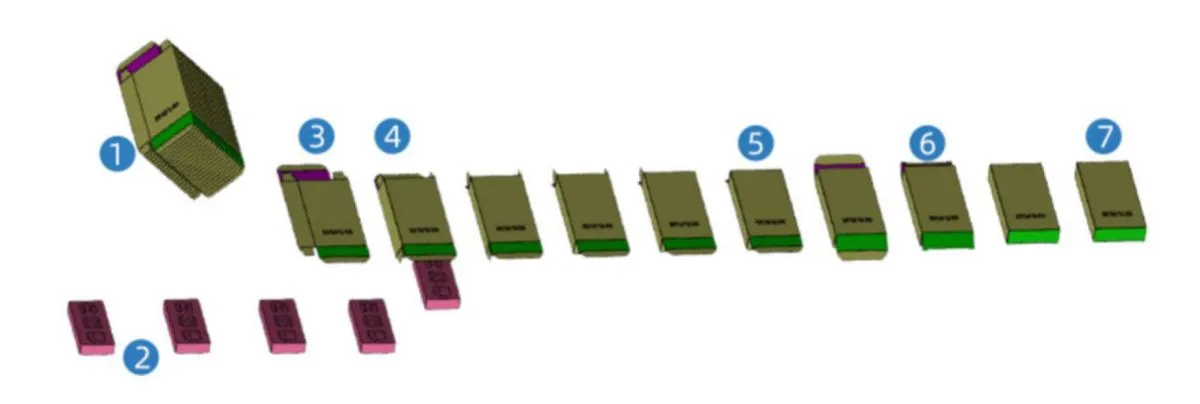

1 Хранение на конвейерной ленте

2 Транспортировка материала

3 Открытие коробки

4 Загрузка материала

5 Складывание уголков

6 Складывание страниц

7 Установка и запечатывание коробки

Технические характеристики:

Скорость картонирования 30–60 коробок/мин

Требования к картону: Плотность: 250–350 г/м²

Допустимые размеры коробок (мм)

- Длина: мин. 65 | макс. 180

- Ширина: мин. 20 | макс. 180

- Высота: мин. 15 | макс. 80

Электропитание 220В/380В, 50Гц, 2 кВт

Рабочее давление воздуха   ≥ 0.6 Мпа

Расход воздуха 20 м³/ч

Для работы оборудования необходим компрессор (не включен в стоимость).

Вес машины 1000 кг

Основные компоненты:

PLC (программируемый контроллер), Siemens, Германия

HMI (человеко-машинный интерфейс), Siemens, Германия

Частотный преобразователь, Invertek, Китай

Пневматические компоненты (клапаны, трубки, разъемы), AIRTAC, Тайвань

Релейный усилитель, Omron, Япония

Автоматический выключатель, Schneider , Франция

Подшипник,  NSK, Япония

Индуктивный датчик, SICK, Германия

Энкодер, Omron, Япония

В стоимость включены пуско-наладочные работы
