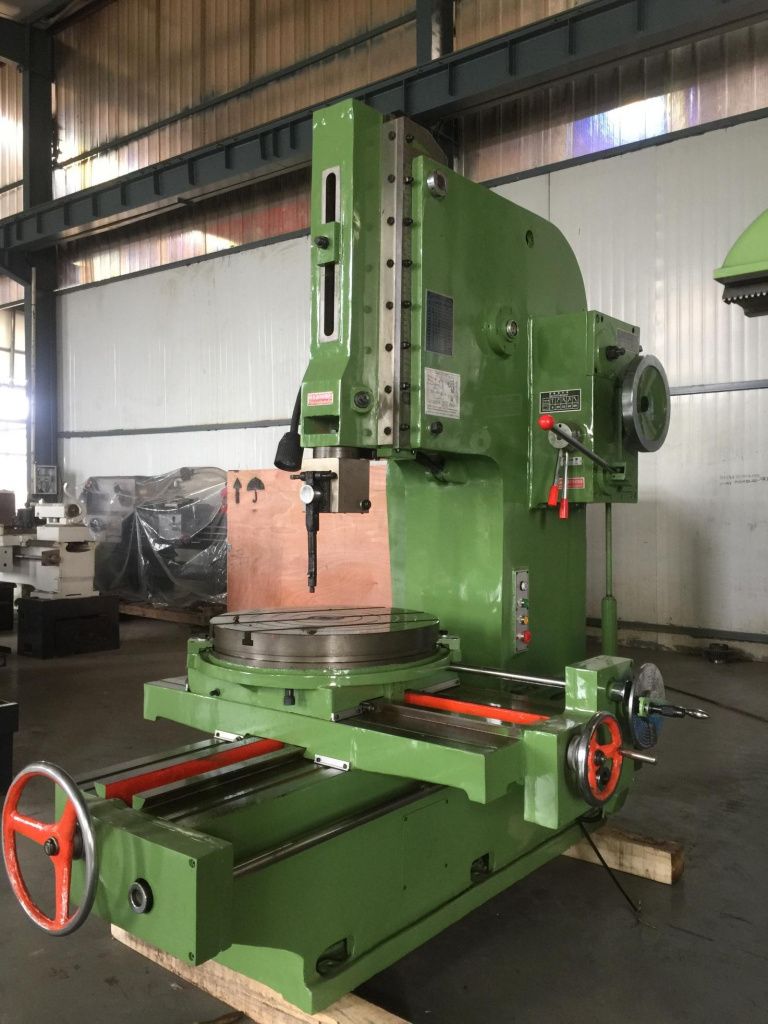

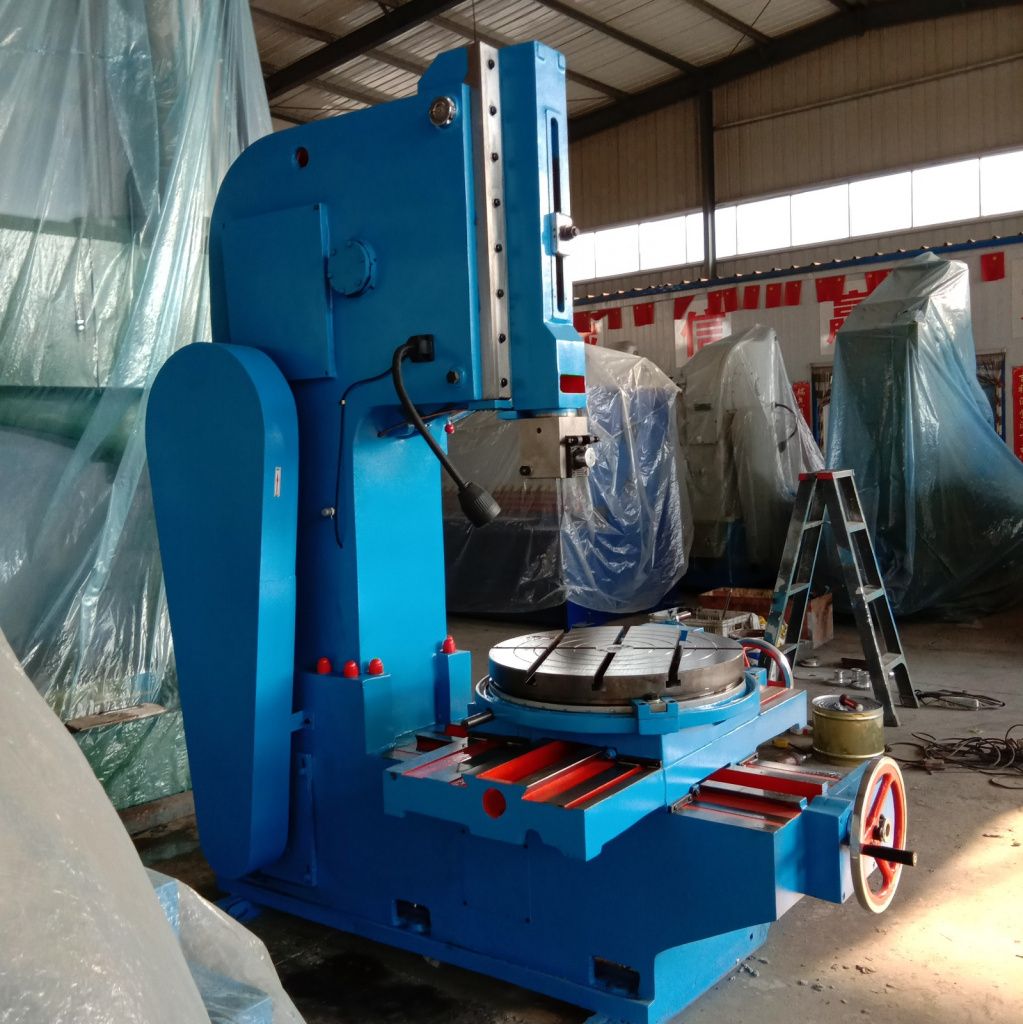

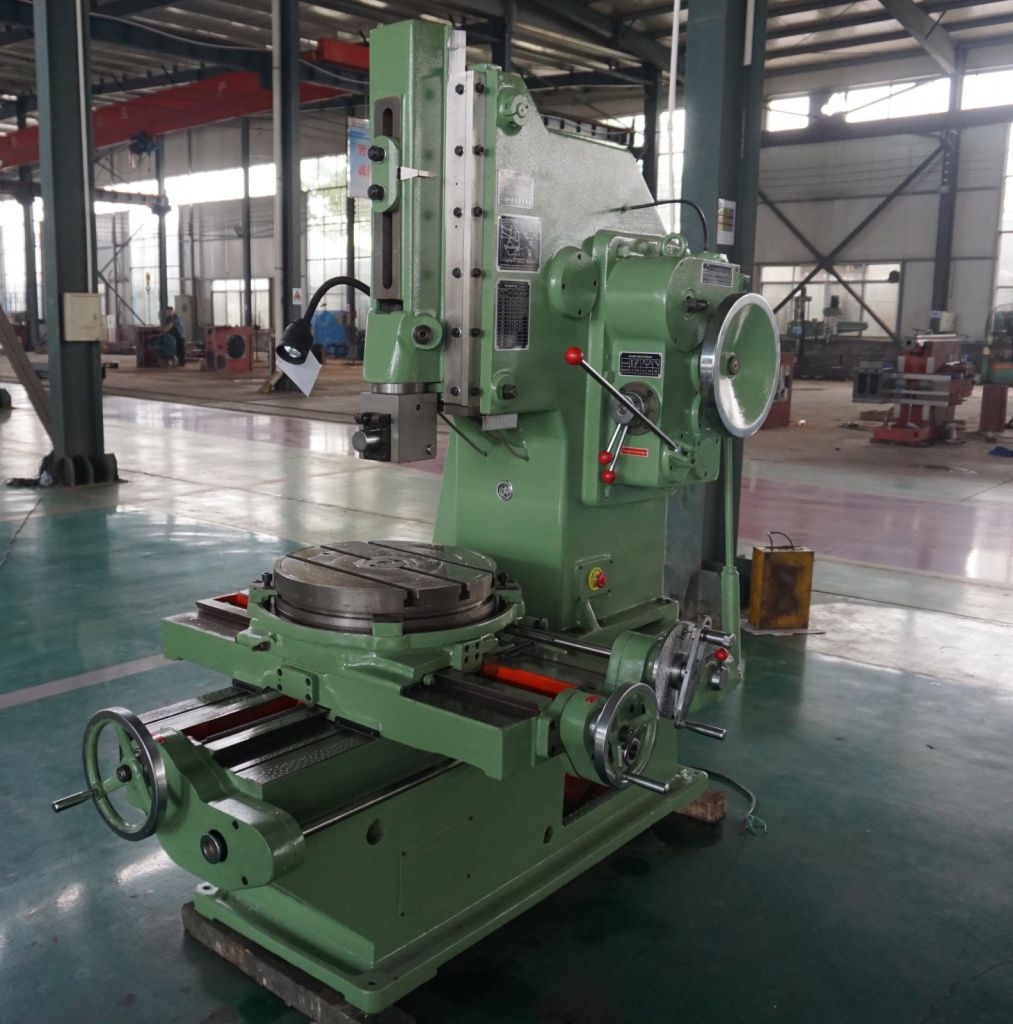

Этот станок используется для обработки плоской формующей поверхности и шпоночного паза различных заготовок, а также может использоваться для обработки различных штампов для штамповки. Этот станок используется на заводах массового производства, заводах единичного мелкосерийного производства и соответствующих ремонтных заводах. Кроме того, он используется для обработки мелких деталей на объектах капитального строительства.
Особенности
Станок состоит из станины, штосселя, рабочего стола, коробки подачи, коробки регулировки, электропривода, смазки и других основных компонентов:
Часть кровати: Она состоит из основных частей верхней кровати и нижней кровати.
Плунжерная часть: это коромысловый механизм, то есть конструкция, в которой вращательное движение коромысловой передачи преобразуется в возвратно-поступательное движение плунжера
Часть верстака: Состав части верстака состоит из основных частей, таких как круглый верстак, верхний ползунок и нижний ползунок.
Технические данные
Максимальный ход штосселя 340 мм
Максимальная длина прорези 320 мм
Максимальные размеры изделия (Д*В) 600*320 мм
Максимальный вес обрабатываемой детали 500 кг
Максимальное усилие резания 7500 Н
Количество ходов в минуту 20,32,50,80 об/мин
Регулировка штосселя по вертикали 315 мм
Наклон штосселя 0-8°
Расстояние между поверхностью для удержания инструмента и передней частью колонны 600 мм
Максимальный размер хвостовика инструмента (Ш *В) 25 *40 мм
Диаметр стола 630 мм
Расстояние между поверхностью стола и нижней частью штосселя 490 мм
Максимальный продольный ход стола 480/620 мм
Максимальный поперечный ход стола 480/560 мм
Максимальный угол поворота стола ±360°
Диапазон продольных и поперечных подач стола 0,08-1,21 мм
Диапазон силовых подач стола 0,052-0,783 мм
Мощность двигателя быстрого привода 4 кВт
Скорость вращения главного приводного двигателя 960 об/мин
Габаритные размеры (Д*Ш*В) 2261×1495×2245 мм
Вес 3000 кг
В стоимость включены пуско-наладочные работы
Мы предоставляем гарантию на наши станки и оборудование на один год, а также гарантийное обслуживание и сервис после окончания гарантийного срока. Мы заботимся о качестве и надежности наших продуктов, чтобы обеспечить нашим клиентам долгосрочную поддержку и уверенность в работе с нашим оборудованием.
