Ширина панели (горизонтальная ширина проволоки) 600~1500 мм

Длина панели (вертикальная длина) ≤1500 мм

Количество точек сварки (количество вертикальной проволоки) 30 шт

Диаметр проволоки по вертикали 3 ~ 6,0 мм

Диаметр проволоки по горизонтали 3 ~6,0 мм

Расстояние между вертикальными проволоками 50 ~200 мм

Расстояние между горизонтальными проволоками ≥50 мм

верхний электрод - медное основание с водяным охлаждением (медь: Φ25)

нижний электрод - медное основание с водяным охлаждением (медь:35*35*25)

Соединение проводов в виде медного стержня и медной ленты выполнено в виде мягкого соединения

C материала арматуры≤0,2%, РАСТЯЖЕНИЕ низкоуглеродистой проволоки≤550 МПа

Скорость сварки 50-80 раз/мин (в зависимости от диаметра проволоки и отверстия в сетке)

Мощность трансформатора 160 КВА × 5 комплектов трансформатора водяного охлаждения

Диаметр проволоки 3-4,5 мм (включительно), каждый трансформатор имеет 8 точек

Сварка 5-6 мм, каждый трансформатор имеет 6 точек, минимальная сетка составляет 50 × 50 мм

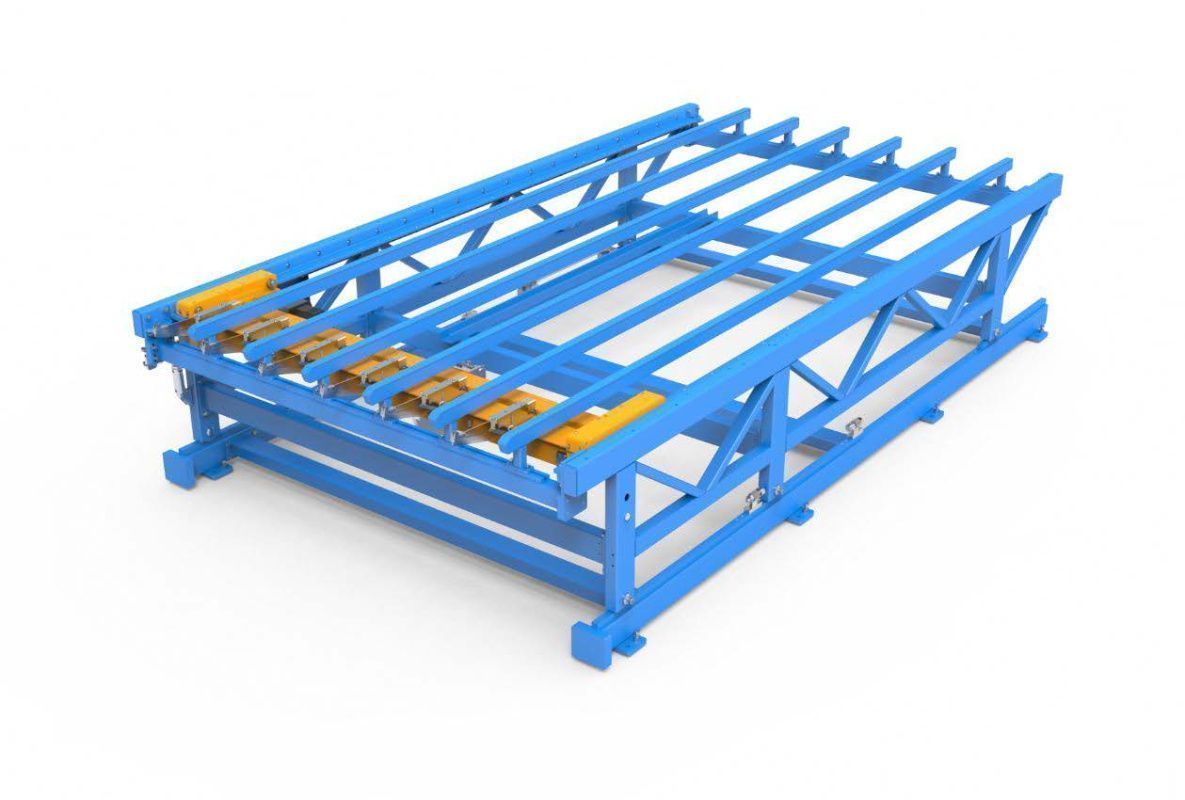

Метод вытягивания сетки: Подвижная сетчатая рама, сетка с серводвигателем, пневматический подъемный крюк, устройство для зажима ремня безопасности

Метод управления: ПЛК

Вес 4 т

Размер 6.8x2.9x1.5 см

Рабочая среда

Температура 5 ~ 40℃, относительная влажность воздуха (20℃)≤90%

Система охлаждения: Чистая, от нейтральной до слабощелочной (PH=7~8) вода, расход 2 м3/ч, температура на входе 25 ~ 30℃, давление на входе 0,15 ~0,3МПа, холодопроизводительность 12 кВт.

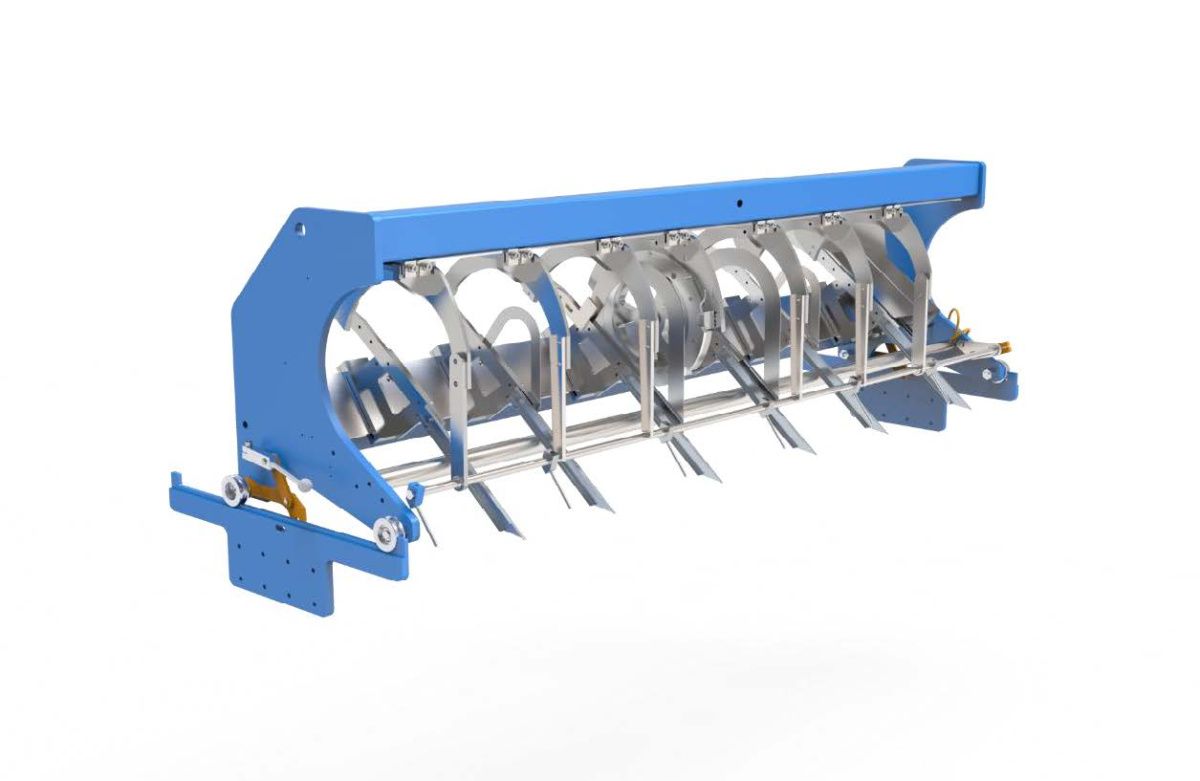

Горизонтальная заготовка проволоки

Устройство для плетения сетки

В стоимость включены пуско-наладочные работы

Доставка – 25 дней

Срок изготовления – 75-80 дней
