Материал машины: SUS304.

Источник нагрева: Электрический для обогрева.

Управление ПЛК, основные электрические компоненты марки Schneider.

Принцип

После фильтрации и нагрева воздух поступает в воздухораспределитель, расположенный в верхней части сушилки. Горячий воздух поступает в сушильную камеру равномерно по спирали. Проходя через высокоскоростной центробежный распылитель, расположенный в верхней части башни, жидкий материал будет вращаться и разбрызгиваться в виде чрезвычайно мелких капель туманной жидкости. За очень короткое время контакта с горячим воздухом материалы могут быть высушены до получения конечных продуктов. Конечными продуктами будут непрерывно выгружается из нижней части сушильной башни и из циклонов. Отработанный газ будет выводиться из воздуходувки.

Особенности

Скорость сушки высока, когда жидкость материала распыляется, площадь поверхности материала значительно увеличивается. В потоке горячего воздуха за один раз может испариться 95-98% воды. Время завершения сушки составляет всего несколько секунд. Это особенно подходит для сушки термочувствительных материалов.

Его конечные продукты обладают хорошей однородностью, текучестью и растворимостью. А конечные продукты отличаются высокой чистотой и хорошим качеством. Производственные процедуры просты, а эксплуатация и контроль легки.

Жидкость с содержанием влаги 40-60% (для специальных материалов содержание может достигать 90%). может быть высушена в виде порошка или частиц один раз за раз. После процесса сушки отпадает необходимость в измельчении и сортировке, что сокращает производственные процедуры и повышает чистоту продукта. Диаметр частиц продукта, рыхлость и содержание воды можно регулировать, изменяя условия эксплуатации в пределах определенного диапазона. Это очень удобно для осуществления контроля и управления.

Параметры оборудования

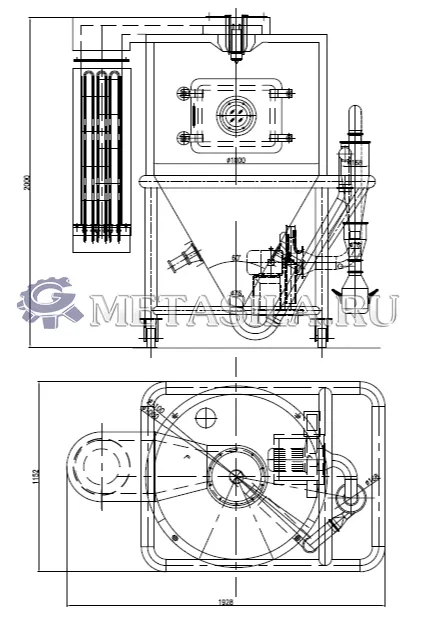

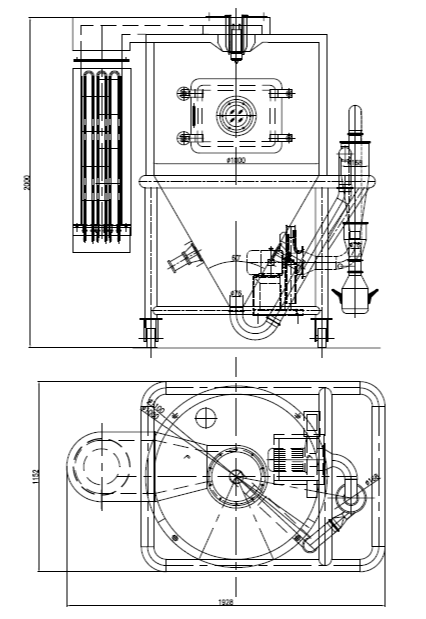

Диаметр сушильной башни: Ø1000 мм, высота сушильной башни: 2000 мм

Производительность по испарению воды: 5 кг/ч

Температура на входе: 150 ~ 180℃ (регулируется)

Температура на выходе: 70 ~90℃ (регулируется)

Для распылителя: электродинамический тип

Диаметр диска: Ø50 мм

Скорость вращения: 25500 об/мин

Мощность электрического отопления: 18 кВт

Расход воды: 0,1 м3/мин

Габаритные размеры (Д*Ш*В): 1,65×1,4×2,0 (м)

Вес машины: 0,6 т

Управление ПЛК, марка основных электрических компонентов - Schneider.

Состав:

Сушилка

Система подачи

1 Перистальтический насос 0,3 кВт

2 Подающий трубопровод и клапан

Циркуляционная система

1 Всасывающий вентилятор,1кВт

2 Дроссельная заслонка

3 Трубопровод для изоляции горячего воздуха

4 Выхлопной трубопровод

5 Часть для соединения трубопроводов

Система отопления

1 Воздушный фильтр --- фильтр предварительной и последующей эффективности

2 Электронагреватель 18 кВт

3 Труба горячего воздуха

4 Изоляция

Главная машина

1 Сушильная камера

2 Распределителя горячего воздуха

4 Распылитель электродинамического типа

5 Световое устройство мощностью 20 Вт

6 Смотровое стекло

7 Изоляция

8 Пневматический молоток

Система обеспыливания

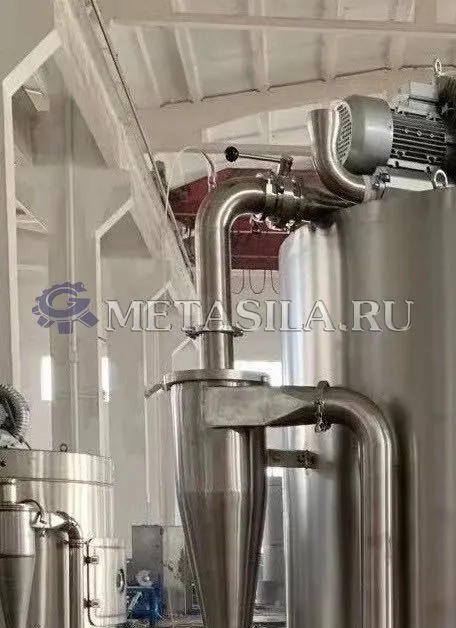

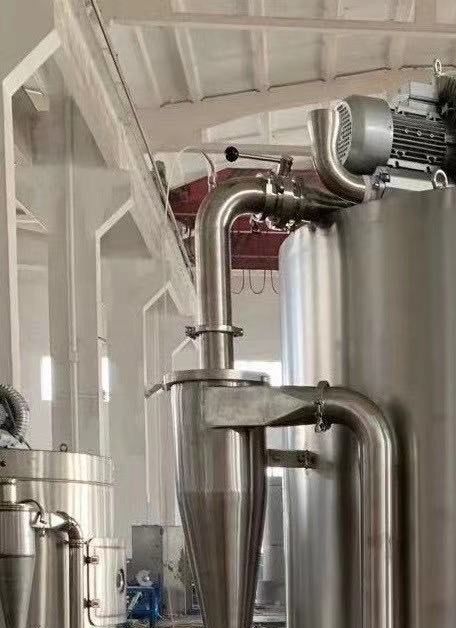

1 Циклонный сепаратор

2 Выпускной клапан

3 Ящик

4 Воздуховод

Система управления

1 Шкаф управления

2 ПЛК. Бренд Siemens

3 Сенсорный экран. Бренд Siemens

4 Компонента контактора. Марка Schneider

Такая сушилка используется для производства порошкообразных, гранулированных твердых продуктов из растворов, эмульсий, суспензий и пастообразных жидких исходных материалов.

В стоимость включены пуско-наладочные работы
