Сырье и конечный продукт
Сырье: Полипропиленовый гранулированный материал и полипропиленовая добавка.
Максимальная производительность 100-120 кг / ч, 2,4-2,8 тонны в день (24 часа).
Размер изделия: Ширина * Толщина 9 * 0,7 мм; 12 * 0,75 мм; 15 * 0,85 мм.
Пример:
Условия работы
Склад/Мастерская
Размер: 30 м (Д) × 3-5 М (Ш) × 3-6 м (В)
Кран: Позиционирование машины
Температура ≤ 4 0 C
Источник питания 3-фазный, 380 В, 50 Гц
Воздушный компрессор: Подает сжатый воздух.
Потребление энергии
Мощность установки 69 кВт, (реальное потребление составляет 40 кВт*ч)
Сжатый воздух 0-0,8Мпа;
Рабочая сила 2 человека на команду;
Список оборудования:
1 одношнековый экструдер GG-47, 22 кВт 1 комплект.
2 одношнековый экструдер SS-68, 5,5 кВт 1 комплект.
3 Гидравлический сменщик грохота 1 комплект.
4 Болторезная головка 1 комплект.
5 Резервуар для воды 1 комплект.
6 Тяговых роликов - 5 роликов 1 комплект.
7 Система отопления (нержавеющая сталь) 1 комплект.
8 Тяговая машина - 5 валков 1 комплект.
9 Цветной принтер с 2 головками 1 комплект.
10 Машина для тиснения 1 комплект.
11 Формовочно-нагревательный блок 1 комплект.
12 Тяговая машина-3 рулона 1 комплект.
13 Моталка с двойной станцией 2 комплекта.
Примечание: Если необходимо модуль ПЛК и панель управления (марка: Siemens) установить в электрическом шкафу экструдера, дополнительная стоимость составит 9500 долларов США;
Технические данные:

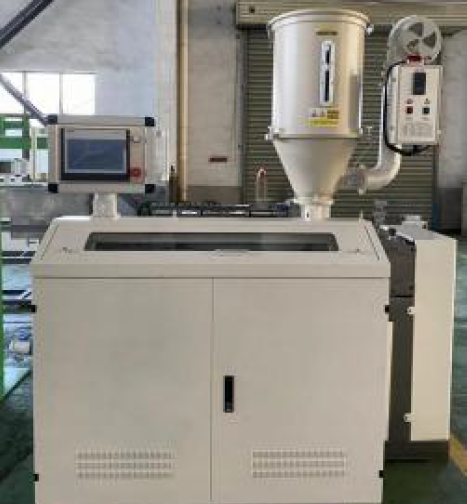

1 Одношнековый экструдер
Рамка: Сварена из профилированного бруса, с высокой жесткостью.
Коэффициент уменьшения: 16: 1
Входная мощность: 18,5 кВт
Зубчатое колесо с жесткой облицовкой
Материал: 38CrMoAlA
Глубина нитрида: 0,3 ~ 0,6 мм, степень твердости нитрида: 740HV
Шероховатость поверхности винта: 0,4 мкм
Соотношение L/D винта: 30: 1
Шероховатость внутренней поверхности ствола: 0,8 мкм
Обогреватель:
4 комплекта нагревателей из литого алюминия
Мощность нагревателя: 220 В, 50 Гц и 4 кВт / комплект
Главный двигатель:
Мощность двигателя: 22 кВт
Электропитание: 3~AC 380V 50HZ
Скорость вращения: 1500 об/мин
Фланец пресс-формы:
Материал: сталь 45#
Поверхность покрыта хромированием
Электрический шкаф:
Преобразователь частоты переменного тока: TECO
Контроль температуры: RKC
Независимый шкаф управления
2 Одношнековый экструдер
Рамка:
Сваренный из профилированного бруса, с высокой жесткостью
Материал: 38CrMoAlA
Глубина нитрида: 0,3 ~ 0,6 мм, степень твердости нитрида: 740HV
Шероховатость поверхности винта: 0,4 мкм
Соотношение L/D винта: 30: 1
Шероховатость внутренней поверхности ствола: 0,8 мкм
Обогреватель:
3 комплекта нагревателей из литого алюминия
Мощность нагревателя: 220 В, 50 Гц и 3,3 кВт / комплект
Главный двигатель:
Мощность двигателя: 5,5 кВт
Электропитание: 3~AC 380V 50HZ
Скорость вращения: 1500 об/мин
Фланец пресс-формы:
Материал: сталь 45#
Поверхность покрыта хромированием
Электрический шкаф:
Преобразователь частоты переменного тока: TECO
Контроль температуры: RKC
Независимый шкаф управления
3 Болторезная головка
Материал: сталь 45#
Ширина и толщина регулируются

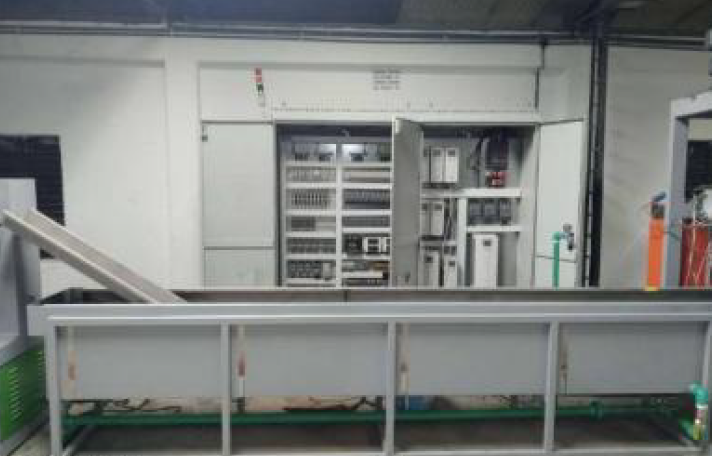

4 Резервуар для воды
Рама и бак:
Сваренный из профилированного бруса, с высокой жесткостью
Материал резервуара для воды: нержавеющая сталь
Размер: 3,6 м (Д) х0.35м (Ш) х0.35м (В)
Подъемный ролик:
С 6 комплектами модернизируемых переходных роликов.
Ролики могут находиться в воздухе и могут находиться в воде.
Ролики могут регулировать ширину упаковочной ленты.
Контроль температуры:
С системой отопления и может поддерживать постоянную температуру
Контроль уровня воды:
Можно отрегулировать водяной рычаг и установить на входе воды;

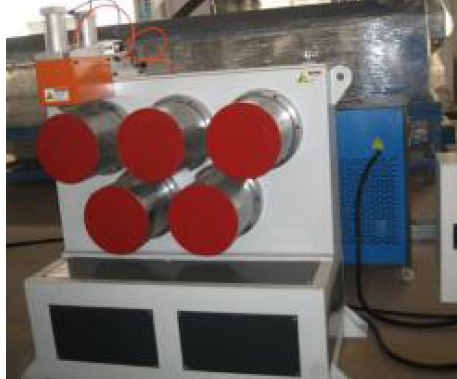

5 Тяговых роликов - 5 роликов
Мощность двигателя: КВТ, инверторное управление известного китайского бренда;
Спецификация ролика предварительного нагрева: диаметр 200 мм * 190 мм
Количество роликов: 5
Рамка: Машинный процесс A3

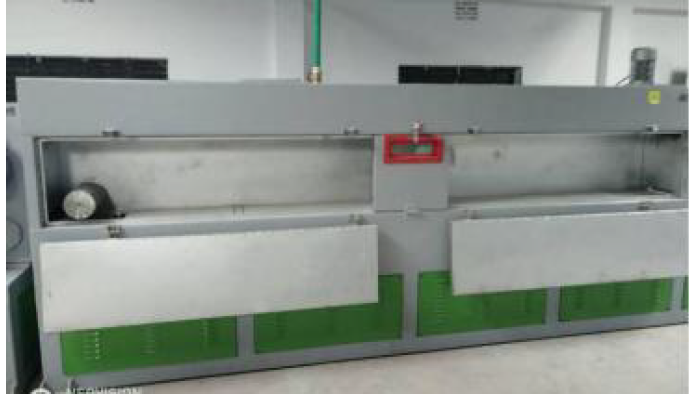

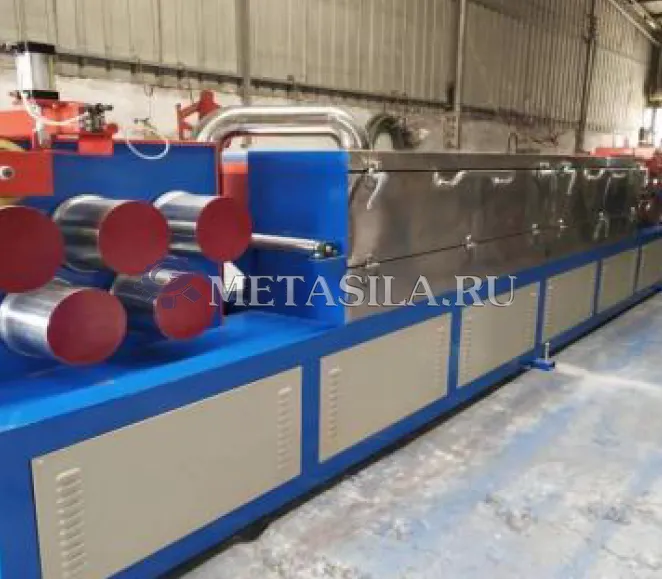

6 Система отопления
Длина: 4 м; ширина: 480 мм; высота: 700 мм;
Циркуляционное отопление.
Возвратно-поступательная намотка внутренних лент, 5 ступеней;
Термостойкая двухслойная теплоизоляционная конструкция;
Нагревательная труба из нержавеющей стали, быстрый нагрев, долговечное качество;
7 Тяговая машина – 5 валков
Мощность двигателя: КВТ, инверторное управление известного китайского бренда;
Спецификация ролика предварительного нагрева: диаметр 200 мм * 190 мм
Количество роликов: 5
Рамка: Машинный процесс A3
8 Цветных принтеров-2 головки

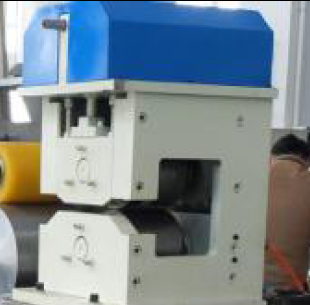

9 Машина для тиснения
Мощность двигателя: КВТ, инверторное управление китайским известным брендом;
Диаметр ролика для тиснения: 155 мм, длина: 120 мм;
Четко выбитый, давление может регулироваться синхронным зубчатым колесом;
10 Формовочно-нагревательный агрегат
Длина: 4 м; ширина: 480 мм; высота: 600 мм;
Циркуляционное отопление.
Возвратно-поступательная намотка внутренних лент, 5 ступеней;
Термостойкая двухслойная теплоизоляционная конструкция;
Нагревательная труба из нержавеющей стали, быстрый нагрев, долговечное качество;

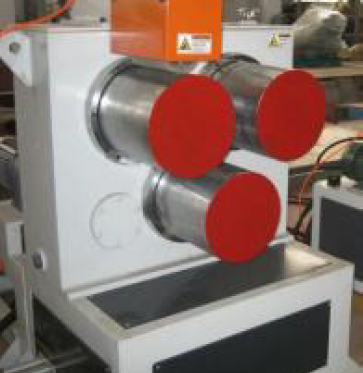

11 Тяговая машина-3 Роллы
Мощность двигателя: КВТ, инверторное управление известного китайского бренда;
Спецификация ролика предварительного нагрева: диаметр 200 мм * 190 мм
Количество роликов: 3
Рамка: Машинный процесс A3

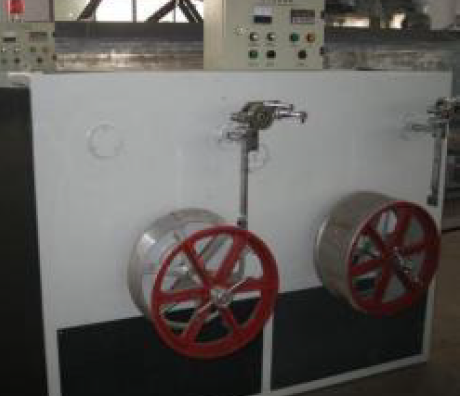

12 Моталка с двойной станцией
Двигатель с регулировкой крутящего момента, аккуратно намотанный;
С подсчетом счетчиков.
