Размер линии: общая длина линии составляет около 30000 мм
Напряжение тока 380V, 50Hz 3 фразы или как потребность клиента
Толщина производимой панели 50-200 мм
Общая ширина линии: 2500 мм (макс.)
Общая высота линии: 2200 мм
Общий вес лески: ~16 кг
Основные части линии сэндвич-панелей из пенополистирола:
1. Формовочная машина
a. Разматыватель
b. В режущее устройство
2. Панельная машина
a. Устройство для формирования боковых каналов C.
Клеевая секция
i. Клеевые насосы ii.
Устройство для равномерного распределения
C. Выравниватель толщины
i. Ролики из композитной резины
Ii. Блок управления компьютером
Части машинного оборудования:
1. Формовочная Машина

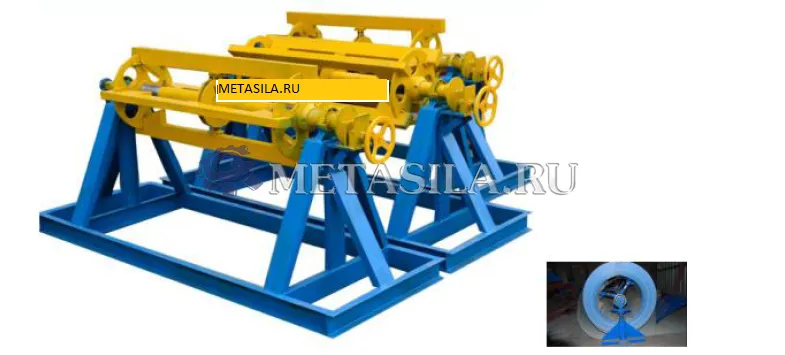

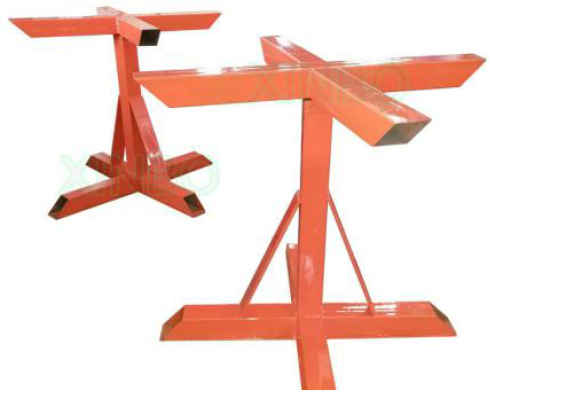

a. Разматыватель
Тип разматывателя: Ручной
Материал катушки: катушка с цветным покрытием
Толщина листа: 0,3 ~ 0,7 мм
Ширина катушки: 1200 мм
Вес катушки: ≤ 5 т
Внутренний диаметр катушки: 450 ~508 мм

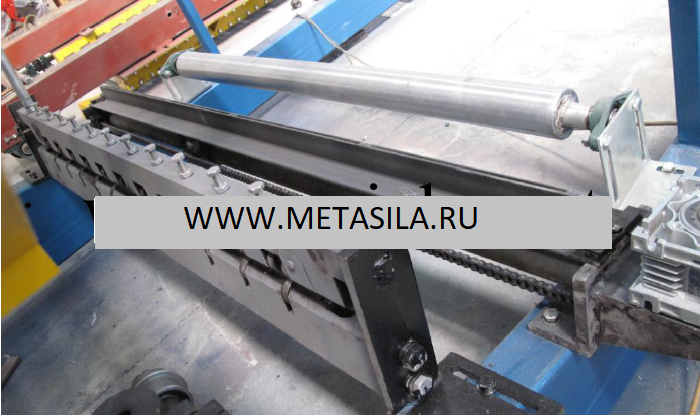

б. В Режущее Устройство
Тип стрижки: Электрическая стрижка
Приводная мощность: 0,75 кВт

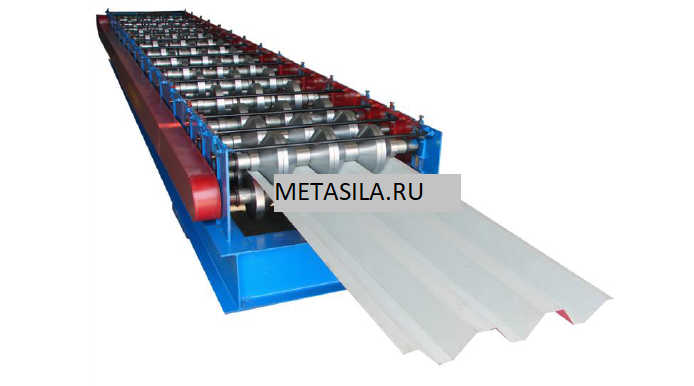

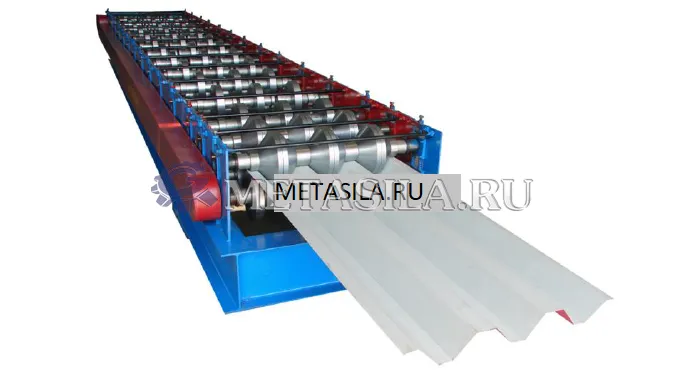

c. Сама Формовочная Машина
Тип формования: Однослойное рулонное формование
Стенды формования: 13 стендов
Диаметр вала: 70 мм
Материал ролика: термическая обработка стали 45
Приводная мощность: 3,0 кВт
Размер формовочной машины: около 5800 ×1400× 1200 мм
Вес формовочной машины: ~ 2,5 т
d. Панель управления
Электрическое напряжение: 380V/3Ph/50Hz
Тип управления: ПЛК
Сенсорный экран: Фирменный
Устройство для измерения скорости: Фирменное
Части электрической системы управления: Фирменные

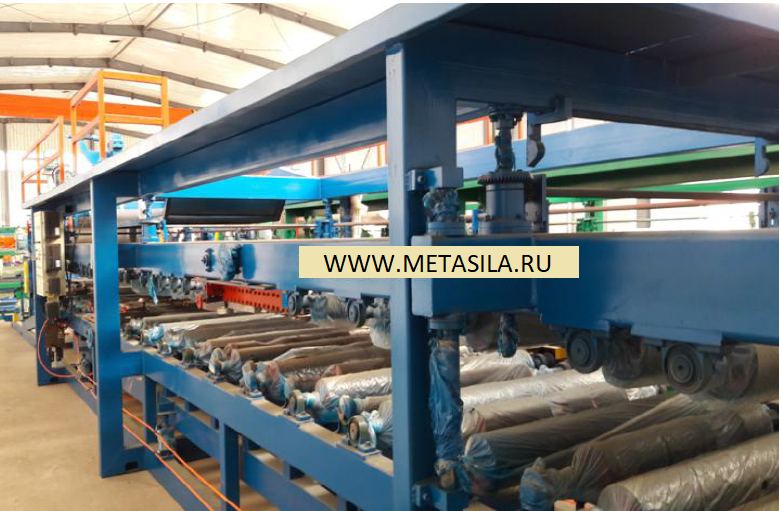

2. Главная машина для формирования сэндвич-панелей

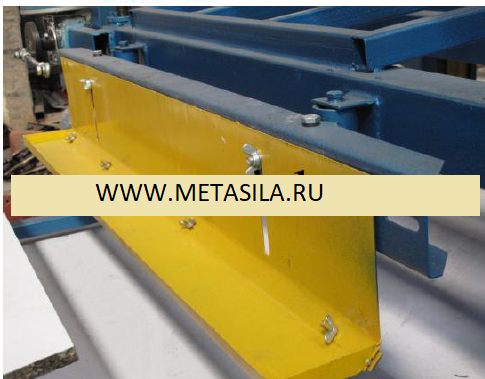

Устройство для формирования канала C вместе с основной машинной линией
Количество вышеуказанных устройств 2 комплекта, один слева, а другой справа.
Функция для защиты среднего изделия из каменной ваты и придания ему герметичности
b. Секция клея
i. Клеевые насосы (шестеренчатый насос)
количество насосов: 2 комплекта
Объем потока клея: 0 ~ 0,4 кг на насос
Тип регулировки объема потока: Частота изменения
Шкала клея: (белый): (черный) 1,5

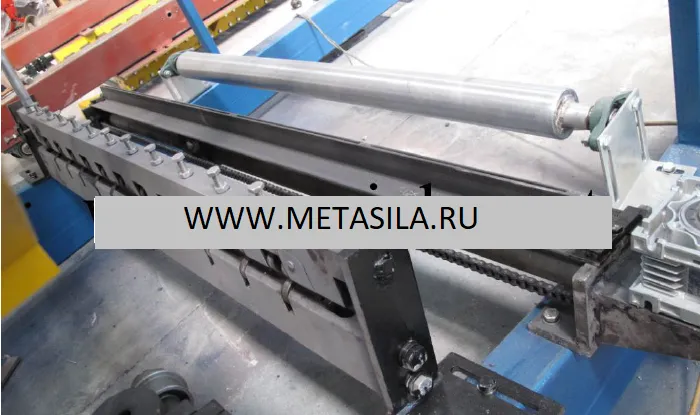

ii. Равномерно распределительное устройство
Скорость распределения: 80 раз / мин
Приводная мощность: 0,5 кВт ×3

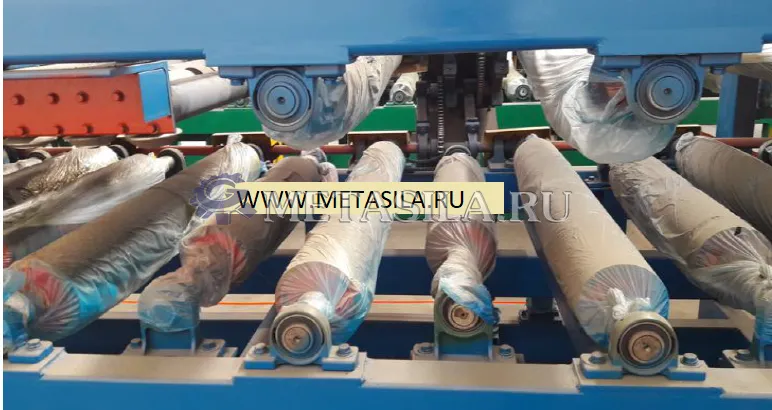

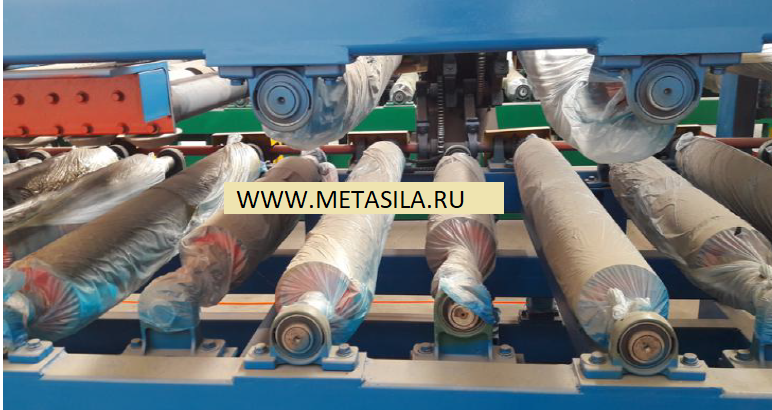

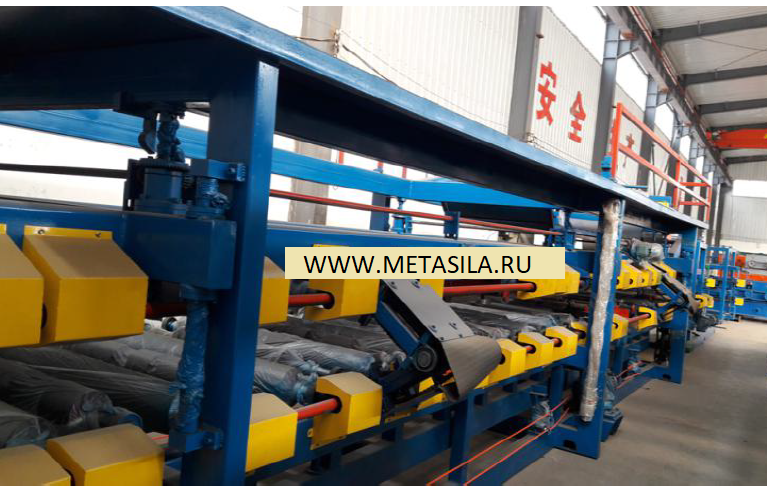

c. Выравниватель толщины
i. Ролики из композитной резины
диаметр ролика: 180 мм толщина слоя из композитной резины
твердость композитного резинового слоя 10 мм: 60
Количество роликов 20---24
Ii. Часть электрической системы управления
Электрическое напряжение: 380V /3Ph / 50Hz или по индивидуальному заказу
Тип управления: ПЛК
Сенсорный экран: Фирменный
Устройство для измерения скорости: SAJ
Части электрической системы управления: Фирменные

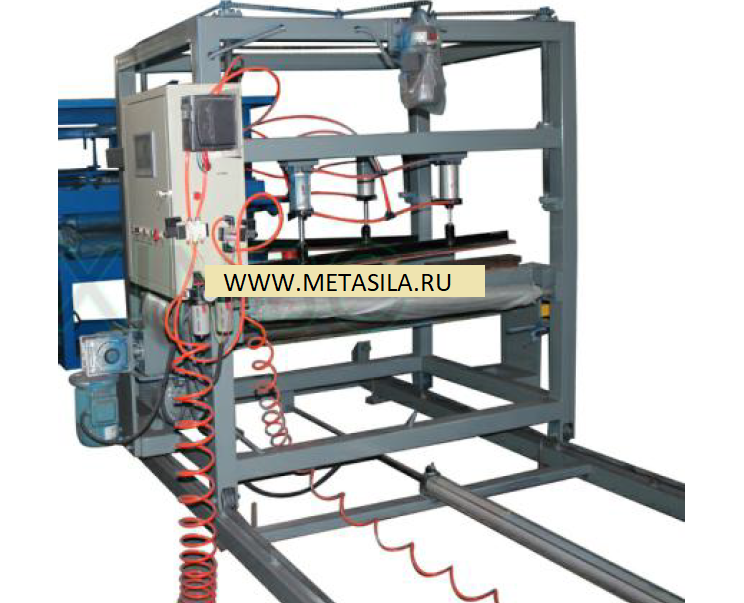

1. Система резки сэндвич-панелей
Электрическое напряжение: 380V/3Ph/50Hz
Тип управления: ПЛК
Сенсорный экран: Фирменный
Устройство для измерения скорости: Фирменное
Части электрической системы управления: Фирменные

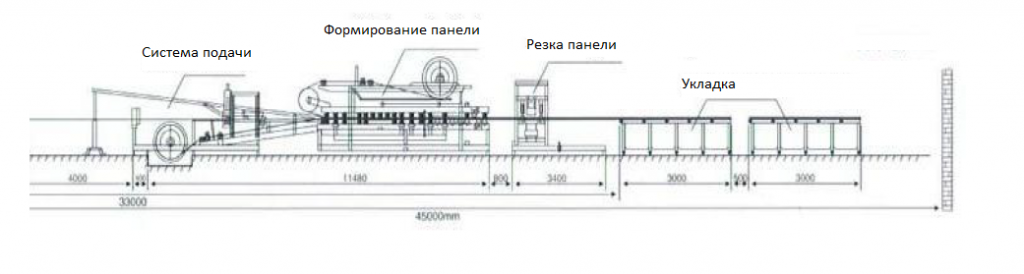

Технологическая схема обработки:
Мы предоставляем гарантию на наши станки и оборудование на один год, а также гарантийное обслуживание и сервис после окончания гарантийного срока. Мы заботимся о качестве и надежности наших продуктов, чтобы обеспечить нашим клиентам долгосрочную поддержку и уверенность в работе с нашим оборудованием.
