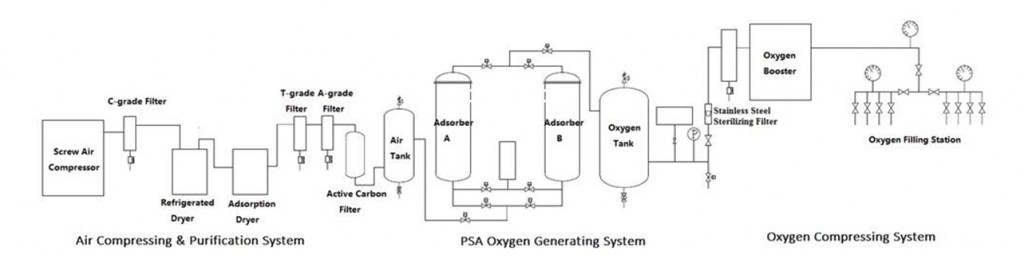

Воздушный компрессор подает сжатый воздух с определенным давлением;

 Система очистки воздуха очищает сжатый воздух, удаляя пыль, масло и воду;

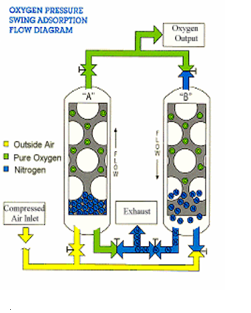

 Система разделения кислорода и азота производит квалифицированный кислородный газ;

 Система сжатия кислорода увеличивает давление.

 Система наполнения кислородом может наполнять баллоны кислородом.

 Преимущества кислородного генератора

Традиционный метод получения кислорода заключается в сжижении воздуха, а затем проведении дистилляции при температуре около -180 ℃.

Технологический процесс очень сложный, общие затраты на получение кислорода очень высоки.

Подходит для получения кислорода ≥99,5% и многокомпонентного газа.

Генератор может работать в нормальной атмосфере, и его преимущества перечислены ниже:

·         Покрытие с Низкой Производительностью.

·         Простой процесс и меньшее количество оборудования, Высокая автоматизация и удобство эксплуатации.

·          Быстрый запуск и легкая остановка. Система может подавать газообразный продукт через 30 минут после запуска, а также может работать с перерывами.

·         Низкое рабочее давление и безопасность.

·         Хорошая гибкость. Чистоту и выход кислорода можно легко регулировать.

Подходит для работы в полевых условиях, где требуется только газообразный кислород <95%.

Технический параметр для генератора кислорода высокой чистоты

Расход O2 20 м3/ч

Чистота O2 99,5%

Регулируемое давление нагнетания O2 150 Бар

Напряжение и частота 220V1P и 380V3P 50 Гц

Точка росы O2 -65℃ Атмосферный

Режим работы: Полностью автоматический

Проектные Условия Труда

Относительная влажность ≤80%

Содержание Пыли В Воздухе ≤200 Мг/м3

H2S, Содержание SO2 В Воздухе ≤0,25мг/м3

Содержание CO2 В Воздухе ≤600 ppm

Содержание Chm В Воздухе =0,05мг/3

Основные характеристики деталей

Воздушный компрессор

Деталь: Винтовой Воздушный Компрессор

Производительность воздуха 6,1 м3/мин

Входное Давление 0,8 Мпа

Функция Подачи сжатого воздуха.

Сила 37KW 380V 3P 50HZ

Морозильная сушилка

Предмет Холодильная сушилка

Расход 8,8 м3/мин

Мощность 1.47 КВТ 220 В 1P 50 Гц

Функция Охлаждения сжатого воздуха и удаления воды.

Адсорбционная сушилка

Сушилка адсорбционного типа

Расход 8,8 м3/мин

Мощность 0.8KW 220V 1P 50HZ

Функция удаления воды

Фильтры

Элемент Фильтр первого сорта

Производительность фильтрации воздуха 11 Нм3/мин

Остаточное содержание масла ≈5 промилле

Содержание воды Подходит для большого количества жидкости.

Частицы пыли ＜3 микрометра

Функция Подходит для отфильтровывания жидкой воды, масла и твердых частиц из сжатого воздуха.

Элемент Фильтр второго сорта

Производительность фильтрации воздуха 11 Нм3/мин

Остаточное содержание масла ≈1,0 промилле

Содержание воды     Подходит для фильтра для жидкой воды.

Частицы пыли＜1 микрометр

Функция Подходит для отфильтровывания жидкой воды, масла и твердых частиц из сжатого воздуха.

Элемент Фильтр третьего сорта

Производительность фильтрации воздуха 11 Нм3/мин

Остаточное содержание масла ≈0,001 промилле

Содержание воды     Подходит для коалесценции водяного пара.

Частицы пыли ＜0,01 микрометра

Функция Подходит для отфильтровывания жидкой воды, масла и твердых частиц из сжатого воздуха.

Активный Угольный Фильтр

Изделие Активированный уголь эффективные средства защиты от обезжиривания

Производительность фильтрации воздуха 11 м3/мин

Остаточное содержание масла ≈0,001 промилле

Функциональное углеродное молекулярное сито полностью потеряет аналитическую способность, если оно будет отравлено маслом. Обезжириватель - это защита и защита углеродного молекулярного сита от отравления маслом.

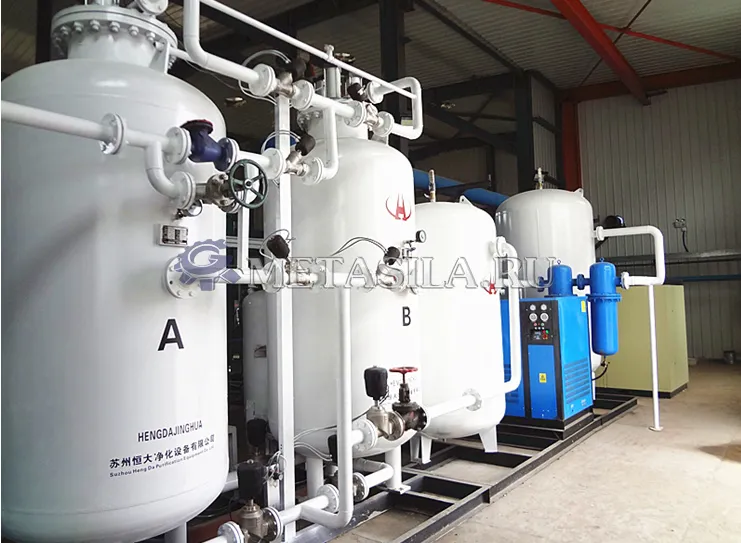

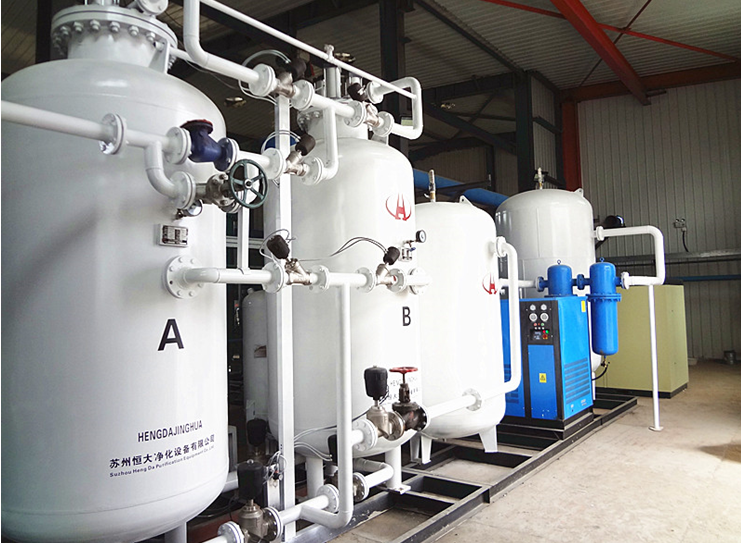

Кислородная система высокой чистоты

Стандартный расход O2 20 Нм3/ч

Стандартный расход сжатого воздуха 6 М3/мин

Чистота O2 99,5%

Выходное давление 0-0,55 Мпа регулируется

Точка росы O2 -70℃ Атмосферный

Мощность 15 кВт 380 В 3P, 50 Гц

Управление Полностью автоматическое смонтированное на полозьях

Газовый буферный резервуар

Название Воздушный Буферный резервуар O2

Объем 0,6 м3/0,8 Мпа 0,6 м3/0,8 Мпа

Материал Углеродистая Сталь

Функция Экономии сжатого воздуха.Экономьте O2 и обеспечьте стабильный источник O2.

Пылевой фильтр

Элемент Пылевой Фильтр

Производительность фильтрации воздуха 1 м3/мин

Применение Специально используется для удаления пыли

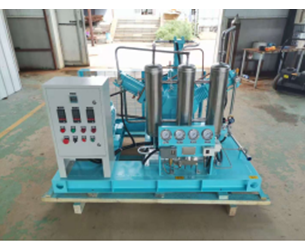

Кислородный усилитель

Элемент Безмасляный Кислородный усилитель

Расход 20 м3/ч

Входное давление, бар

Выходное давление 150 бар

Мощность 15 кВт 380 В 3P 50 Гц

Кислородная Заправочная Станция

Деталь Рампа для наполнения кислородом

Заполняющая головка 4 шт.

Функция Подключения генератора кислорода к баллонам и заполнения баллонов кислородом.

Коммунальные услуги

Пользователь несет ответственность за обеспечение водой, электроэнергией и пространством для установки оборудования.

Температура окружающей среды: ≤38 ℃ при хорошем состоянии вентиляции.

Требования к установке:

a. Оборудование следует хранить на сухом, чистом и хорошо проветриваемом складе и очищать склад от агрессивных веществ. При хранении на открытом воздухе или при доставке необходимо использовать водонепроницаемую ткань, не прикасаясь непосредственно к полу.

b. При установке оборудования температура в дверях должна быть от -20 ℃ до 40 ℃, влажность ≤80%. Если в особой ситуации установка должна производиться снаружи, не забудьте о защите от дождя, водонепроницаемости и пыли.

c. Кран и вилочный погрузчик для подъема и опускания оборудования. Держите пол ровным. Держите устройство на расстоянии более 800 мм от стены или другого оборудования. Выход для слива сточных вод должен соединяться с трубой для выхода из оборудования.
