1 50-литровый ферментер для клеток млекопитающих

2 Охладитель

3 Парогенератор

4 Воздушный компрессор

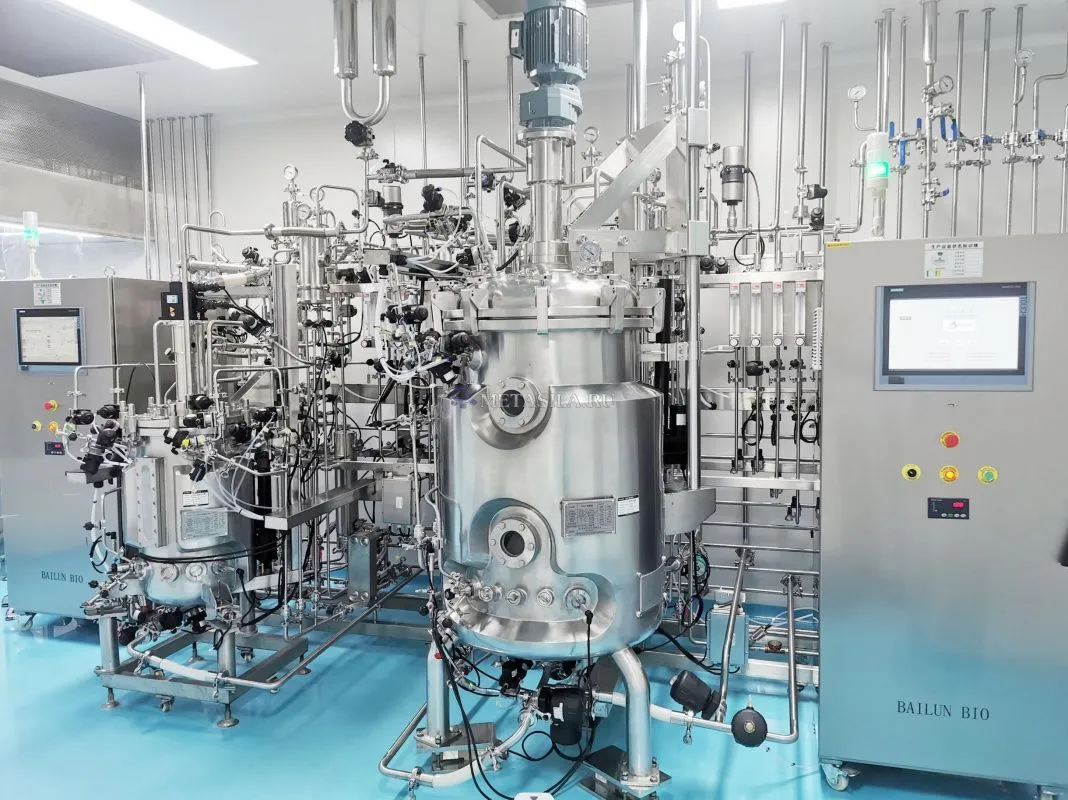

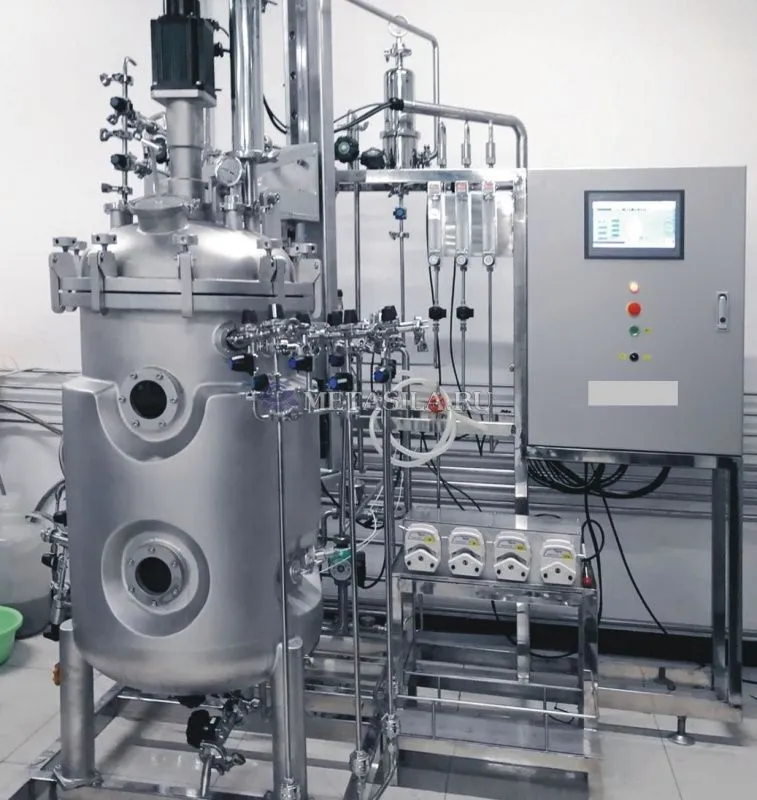

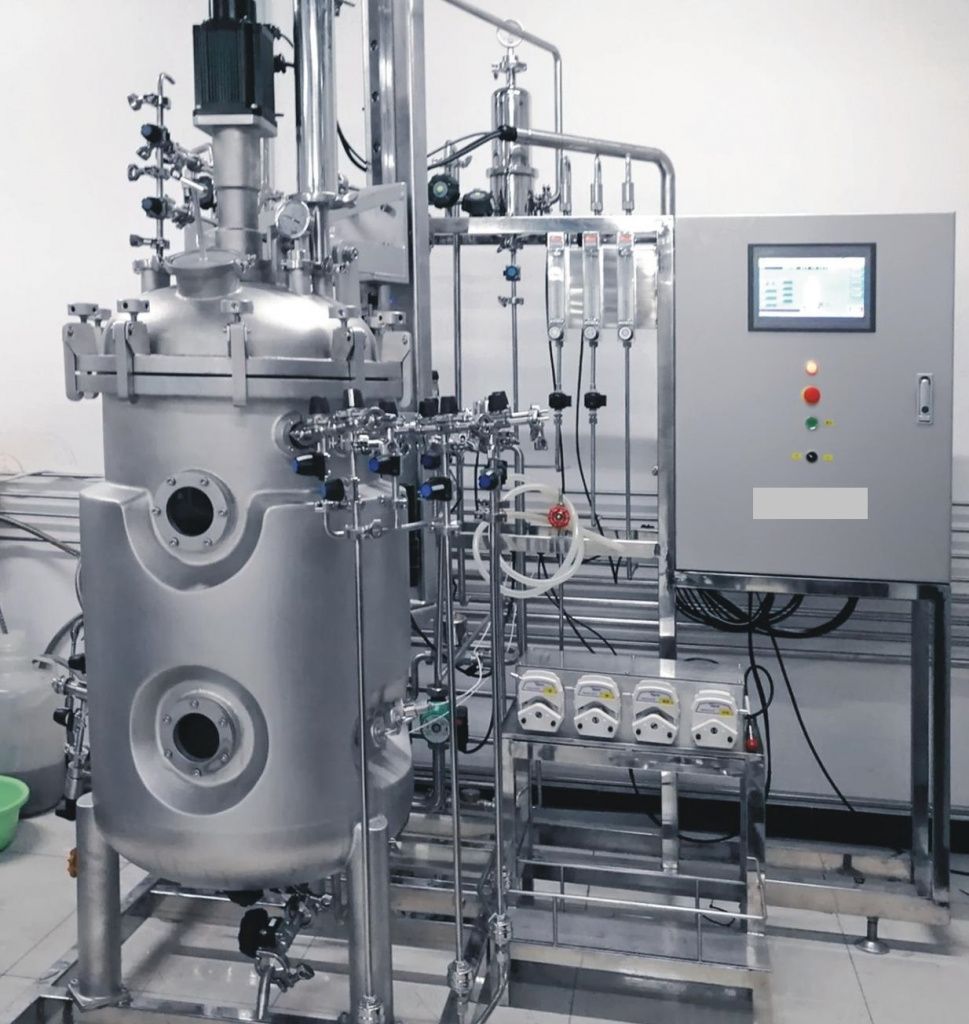

Биореактор для клеток млекопитающих объемом 50 л

Емкость для ферментера: Общий объем: 50Л, рабочий объем: 15~35Л

Структура резервуара: внешняя полировка поверхности, внутренняя без глухого угла; материал резервуара - нержавеющая сталь 316L, материал зажима - нержавеющая сталь 304. Внутренний бак, смотровые стекла для контроля уровня жидкости с большим углом обзора, защитная лампа Philips с автоматической задержкой 12 В; Два боковых отверстия диаметром 25 мм позволяют подключать датчики pH, DO и другие датчики температуры, pH, DO

Резервуар: расчетное давление 0,3 Мпа Зажим: расчетное давление составляет 0,3 Мпа, используйте оптимизированную конструкцию отвода, улучшите эффективность обмена и равномерность температуры резервуара.

Соотношение сторон (соотношение высоты и диаметра): около 2:1,5

Обработка поверхности: внутренняя и внешняя полировка, внутренняя электролитическая полировка, прецизионная: 0,2-0,4 мкм.

Метод стерилизации: полностью автоматическая стерилизация резервуара, полностью автоматическая программа управления

Стерилизация использует метод стерилизации паром в зажиме, контроль температуры использует электрический нагреватель при культивировании, не требуется длительная подача пара

Система охлаждения с выхлопом (органические вещества и вода из резервуара не будут потеряны вместе с выхлопными газами) мембранный клапан контролирует, чтобы выхлопные газы не были заражены, специально разработанная выхлопная труба не содержит скопившейся жидкости и бактерий. При культивировании суспензионных клеток используют специальный смеситель с низким сдвигом (турбину).

Система смешивания

Верхнее перемешивание, двойное механическое уплотнение, включая резервуар для конденсированной воды, асептический паровой фильтр 0,2 мкм, патрубок для защиты от давления воздуха и группа клапанов, стерилизующий трубопровод и группа мембранных клапанов, группа конденсатоотводчиков

Смесительные лопасти с низким сдвигом, включающие 2 зубчатых колеса, могут использоваться в сферическом носителе или суспензионной культуре клеток

Стандарт уплотнения уплотнения вала: уровень жидкости в резервуаре уплотнения вала снижается менее чем на 2 мм в течение 10 дней, при защите от давления не должно быть пузырьков воздуха, при защите от давления в резервуаре давление жидкости в резервуаре уплотнения вала не повышается в течение 24 часов

Регулировка скорости: 50 л: 30-300 об/мин, разрешение 1 об/мин, точность регулирования ±1 об/мин

Стерилизующий фильтр Точность фильтрации составляет 0,02 мкм. Пропустите четырехходовой газ через фильтр в резервуар для культивирования, добавьте обратный клапан в трубу

Способ стерилизации Стерилизация на месте, автоматическое управление

Метод очистки Очистка на месте, автоматическое управление в программе

Ферментер объемом 50 л оснащен одним распылительным шариком

Система автоматического регулирования температуры

Вода через впускной клапан для воды, электрическое отопление, водяное охлаждение, циркуляция циркуляционного насоса, с функцией защиты от перегрева, хорошая эффективность теплообмена;

интеллектуальное ПИД-регулирование не только обеспечивает быструю регулировку температуры, но и обеспечивает экономию энергии. Диапазон регулирования температуры ферментации, контроль температуры: диапазон отображения 0-150 ℃, разрешение 0,1 ℃, точность регулирования ±0,1℃. Точность и стабильность температуры оказывают решающее влияние на результат ферментации.

Система контроля расхода и давления

Расходомер переменной площади вручную регулирует входной поток. Датчик давления автоматически отображает давление в резервуаре, диапазон регулирования давления: 0-0,3 МПа,

дисплей манометра.

Контроль РН Расходомер переменной площади и электромагнитный клапан автоматического регулирования расхода CO2, контроль PH, контроль PH: диапазон отображения 2-12, разрешение pH 0,01, точность контроля ±0,01 PH Электромагнитный клапан байпасной системы N2 и расходомер переменной площади автоматически регулируют смешивание азота с воздухом. Расход 50 л: 10 л/мин

Перепускной электромагнитный клапан O2 на входе и массовый расходомер переменной площади регулируют расход O2 и воздуха для регулировки DO. Расход 50 л: 10 л/мин

Электромагнитный клапан перепуска CO2 на входе и массовый расходомер переменной площади контролируют расход CO2.Расход 50 л: 10 л/мин

Контроль уровня жидкости Точность контроля: ±4 мм

ВЫПОЛНЯЙТЕ проверку в режиме реального времени, контролируйте подключение с помощью кислорода и т.д. Управление DO: диапазон отображения 0-200%, разрешение 0,1%, точность управления ±2%

Борьба с пенообразованием

Проверено датчиком пены и добавлено антипенное средство с помощью перистальтического насоса / пневматического мембранного клапана.

Обнаружение электрода, перистальтический насос / пневматический мембранный клапан автоматически и вручную добавляют пеногаситель.

Контроль пломбировочного материала

Благодаря идеальной системе наполнения можно измерять наполнительный материал, автоматически контролировать наполнительную жидкость, удобно разбирать, 50 л с перистальтическим насосом и бутылкой для подачи жидкости

Автоматическое управление системой впуска воздуха с помощью массового расходомера, с двумя видами глубокой вентиляции и поверхностной режим вентиляции, система вентиляции: система вентиляции с микропузырьками, фильтр для впуска воздуха, вытяжной фильтр (необходимо оборудовать электронагревательным комплектом), вытяжной конденсатор, верхнее продувочное устройство.

Расход 50Л: 50Л/мин

Система взвешивания Имеет систему взвешивания Mettler

Смотровое стекло Есть смотровое стекло со светом

Функция бактериального фильтра выхлопных газов, пропорциональный регулирующий клапан

Клапан сбора урожая, нижний клапан для промывки нулевой мертвой ножки, можно стерилизовать отдельно, ручной

Клапан для отбора проб на нижней стороне сосуда можно стерилизовать отдельно

Выхлопные газы выпускаются перед конденсатором, выпуск регулируется мембранным клапаном.

Подъем крышки резервуара Оснащен системой подъема крышки

Система, оснащенная мембранным клапаном

Температура, pH, скорость перемешивания, многоканальное наполнение, DO, расход воздуха, кислород, растворенный кислород

Конфигурация: ПЛК Siemens и промышленный управляющий компьютер

Интерфейс управления цветным сенсорным экраном, контроллер ПЛК

Датчик PH, датчик DO, датчик температуры, датчик уровня жидкости

Специальное программное обеспечение для автоматического управления культивированием клеток животных, автоматический контроль температуры, рН, DO, скорость перемешивания, загрузка и выгрузка, четырехходовой коэффициент подачи газа

Отображение графика кривой управляющих параметров

Контроллер подъемного устройства крышки резервуара

Программа автоматического управления стерилизацией резервуара

Устройство автоматической защиты трубопровода оборотного водоснабжения от перегрева воды

Автоматическое сохранение параметров процесса при подключении U-диска к USB-разъему

Программное обеспечение для настройки: SIEMENS S7 + FORCE CONTORL, контроллер ПЛК серии SIEMENS и модуль сбора данных и управления с 10-дюймовым ЖК-дисплеем

сенсорный экран в качестве интерфейса дисплея, может одновременно использовать клавиатуру и мышь, простой и понятный интерфейс, прост в эксплуатации.

Электрод PH, DO можно легко откалибровать с помощью программного обеспечения.

Пакет программного обеспечения для сбора данных и управления: аналого-цифровое преобразование данных, сбор и отображение данных, управление и настройка PID каждого контура управления, контроль значений, последовательное управление

Компьютерная система

Сбор и хранение данных о управляющих параметрах

Графическое отображение кривой управляющих параметров в режиме реального времени

Кривая параметров управления историей отображения графика

Функция удаленного мониторинга через Интернет

Программное обеспечение может подключать несколько ферментеров

Функция удаленной телефонной сигнализации: при подаче сигнала тревоги выполните тревожный вызов, набрав номер телефона сигнализации

Мобильный удаленный мониторинг: используйте Интернет для сбора соответствующих данных о нескольких ферментерах в режиме реального времени с помощью мобильных телефонов

ДОСТАВКА – 25 ДНЕЙ
СРОК ИЗГОТОВЛЕНИЯ – 2,5 МЕСЯЦА
