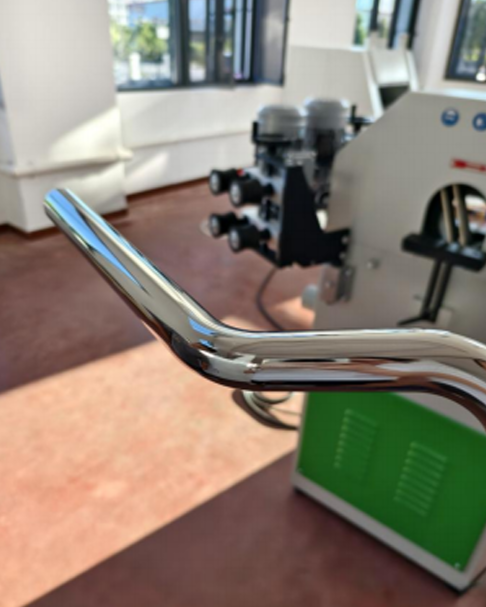

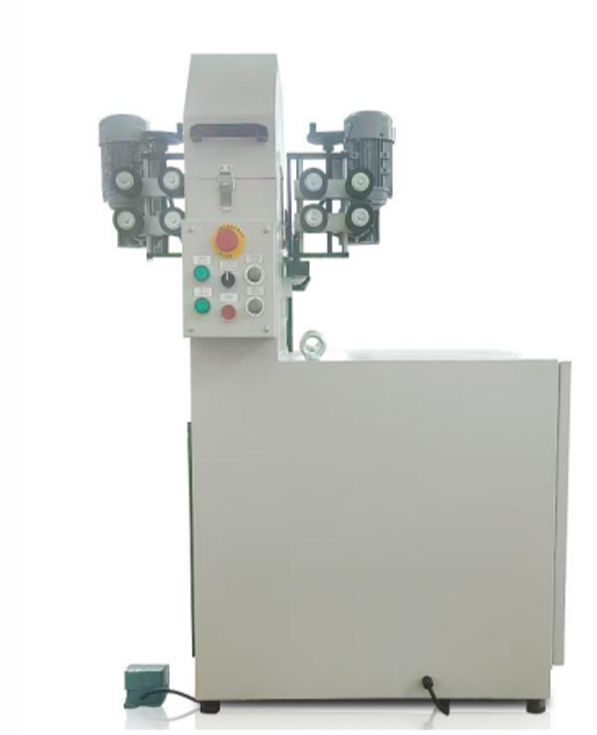

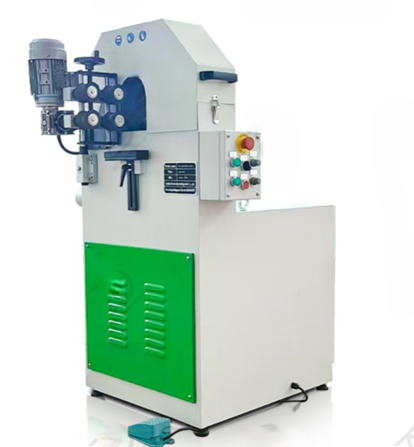

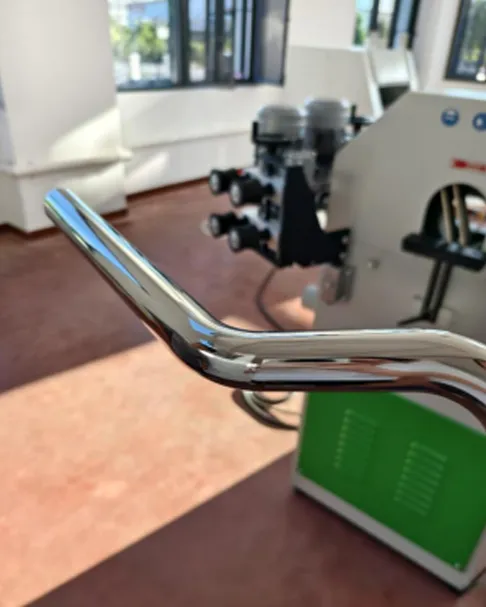

Станок для полировки гнутых труб, модель ZC-8
Станок для полировки гнутых труб, модель ZC-8
Описание:
1. Конструкция станка
(Включает механическую часть, электрическую систему управления, пневматическую часть)
1.1. Механическая часть состоит из одного комплекта полировальной системы. Полировальная система включает систему регулировки и шлифовальную головку.
1.2. Электрическая система управления состоит из шкафа управления и частотного преобразователя.
1.3. Пневматическая часть состоит из пневмоцилиндра и пневмораспределительной арматуры.
2. Принцип работы станка

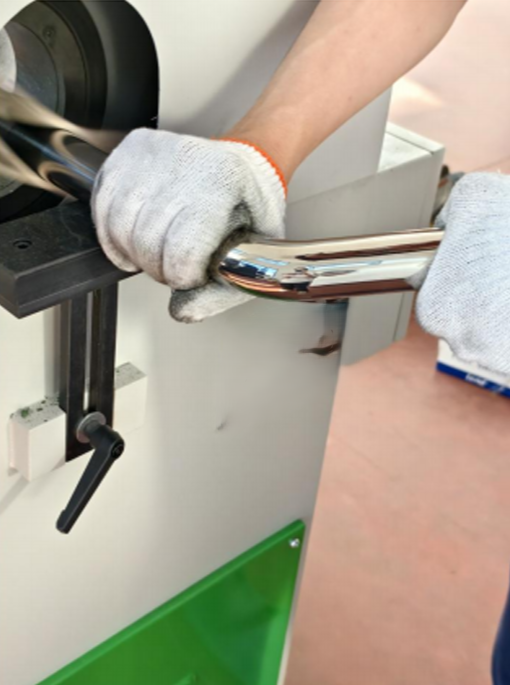

Обработка осуществляется за счет трения между поверхностью заготовки и шлифовальным кругом для снижения шероховатости поверхности.
3. Функция ручной настройки
Регулировка величины подачи шлифовальной головки.
4. Функция автоматического процесса
5. Основные компоненты и марки:
|
Компонент |
Модель / Бренд |
|
Электромагнитный тормозной двигатель (1 шт.) |
Бренд: TECO |
|
Двигатель абразивного узла (1 шт.) |
Бренд: Siemens Beidе |
|
Главный подшипник (2 шт.) |
Бренд: NSK, (производство Япония) |
|
Малые подшипники (несколько шт.) |
Бренд: NSK (производство Япония) |
|
Двигатель подачи 0,12 кВт + Червячный редуктор |
2 комплекта |
|
Частотный преобразователь (2 шт.) |
Бренд: Delta (производство Тайвань) |
|
Автоматический выключатель, контактор |
Бренд: Schneider |
|
Кнопки на панели управления |
Бренд: Schneider, 24 В |
|
Расходные материалы: Резиновый ролик, абразивная лента, резиновый подающий ролик, приводной ремень |
6. Технические характеристики
|
Параметр |
Значение |
|
Допустимый диаметр трубы |
Ø10 – Ø110 мм |
|
Суммарная мощность двигателей |
3,94 кВт |
|
Мощность двигателя абразивного узла |
2,2 кВт |
|
Скорость вращения главного двигателя |
1200–3300 об/мин |
|
Скорость абразивной ленты |
7,8–18 м/с |
|
Мощность электромагнитного тормозного двигателя |
1,5 кВт |
|
Мощность двигателя системы подачи |
2 x 0,12 кВт |
|
Скорость вращения двигателя подачи |
6–30 об/мин |
|
Скорость подачи |
0,7–4 м/мин |
|
Размер абразивных лент |
940 x 50 мм |
|
Электропитание |
380 В, 50 Гц (может быть изменено) |
В стоимость включены пуско-наладочные работы.
