Комплектация:

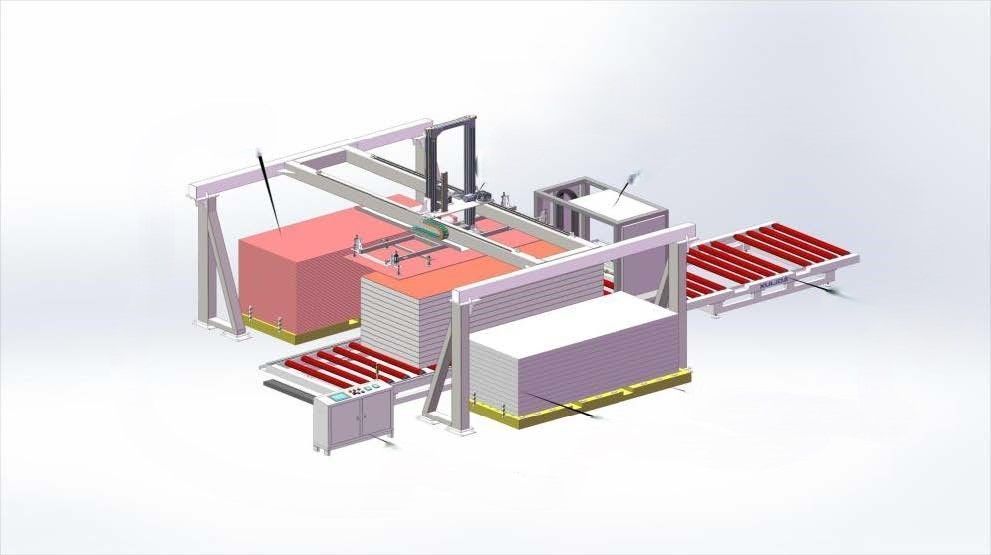

Портал-манипулятор для подачи материала

Полностью автоматическая машина для нанесения однокомпонентного клея. Включая конвейерную линию длиной 5,8 метров

Транспортировочная платформа

Пресс-машина. 4 шт.

Это продукт для автоматизированной линии ламинирования и композитного производства листовых материалов. Вся линия управляется интеллектуальной системой. Весь процесс ламинирования теперь не требует ручных операций, что экономит затраты на рабочую силу, повышает производительность труда и обеспечивает стабильность качества продукции.

Параметры оборудования

Конструктивная форма: Возвратно-поступательное движение вверх-вниз

Производительность экструзии клея 0 ~ 9000 г/мин

Высота нанесения клея ≥ 1400 мм

Источник сжатого воздуха 0,6–0,8 Мпа

Компрессор не включен в стоимость

Электропитание 380 В, 50 Гц

Мощность оборудования 10 кВт

Габариты оборудования 8,8 м * 5,9 м * 3,6 м

Время цикла двустороннего композита 80 с на изделие (1220x2440–3000 мм)

Точность дозирования ≤ ±2%

Диапазон вязкости клея: Гель ≤6000 МПа·с (при температуре окр. среды 24°C)

Размер материала для ламинации 1220 мм * 2440–3000 мм

Вес композитного изделия ≤ 100 кг

Толщина листового материала ≥ 2 мм

Эксплуатационные характеристики производственной линии

Автоматический режим нанесения клея — Оборудование позволяет свободно задавать длину листового материала, нанося клей только на эффективную площадь. Позиционирование и нанесение клея точные, а запас по краю можно регулировать (чтобы предотвратить выдавливание клея после склейки).

Регулировка скорости и количества клея — Оборудование позволяет свободно задавать скорость нанесения и количество клея. В автоматическом режиме количество наносимого клея можно точно контролировать.

Режим нанесения клея — Оборудование использует метод нанесения клея в прямом и обратном направлениях, что экономит время и повышает производительность.

Защита от засыхания клея — Узел нанесения клея оснащён масляным уплотнительным устройством, которое изолирует его от воздуха и предотвращает высыхание клея.

Клеенаносящая головка — Изготовлена из цельного куска авиационного алюминия (не сборная из двух пластиковых частей). Имеет коррозионностойкую, противотечную, быстроразборную конструкцию, простую и удобную для очистки.

Прецизионный дозирующий насос — Используется дозирующий насос большого потока высокой точности, обеспечивающий точное измерение, стабильное качество и долгий срок службы.

Надёжные компоненты управления — Система управления и электрические компоненты используют международные бренды, что обеспечивает стабильную работу оборудования.

Удобный интерфейс оператора — Человеко-машинный интерфейс реализован на полностью сенсорном экране, включая цифровую систему управления клеем (количество клея, скорость нанесения и т.д.). Управление осуществляется одним касанием.

Сервопривод подъёма клеенаносящей головки — Подъём клеенаносящей головки осуществляется серводвигателем. Высота нанесения клея автоматически корректируется после каждого цикла в зависимости от толщины склеиваемого листового материала.

Режимы работы оборудования — Оборудование оснащено автоматическим и ручным режимами. Автоматический режим используется для производства, а ручной — для наладки и обслуживания оборудования.

Индикация и оповещение — Оборудование оснащено сигнальными лампами режима работы и аварийной сигнализации. При возникновении неисправности оповещение происходит с помощью световых и звуковых сигналов.

Основная комплектация оборудования

Блок питания MEANWELL

Прецизионный дозирующий насос Langtong

Пневматические компоненты AirTAC

Система управления машиной подачи и ламинации материала Delta

Система управления машиной нанесения покрытия Siemens

Электротехнические компоненты управления Schneider / Delixi

Датчики обнаружения Autonix

Концевые выключатели Omron

Пресс для холодного прессования

Параметры:

Размеры рабочего стола: 2500*1250 мм

Ход по вертикали (вверх/вниз): 1300 мм

Количество цилиндров: 2 шт.

Диаметр штока цилиндра: 125 мм

Мощность двигателя гидростанции: 4 кВт

Давление (усилие): 50 тонн

Толщина стальной плиты стола: 14 мм

Габаритные размеры: 3000*1250*2750 мм

Вес: 1,9 тонн
