Комплектация:

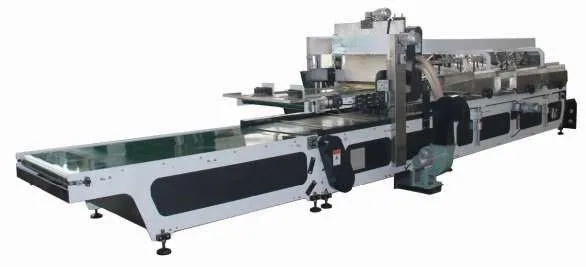

Автоматическая машина для вставки перегородок

Способ подачи перегородок: двухпозиционный; Способ сборки перегородок: крестообразный

Подающий устройство (для листов) 1 шт.

Пневматическая система 1 комплект

Источник сжатого воздуха предоставляется заказчиком. рабочее давление 0,4–0,8 МПа.

Электрическая система 1 комплект

ПЛК, человеко-машинный интерфейс, сервопривод

Перечень комплектующих

Серводвигатель Schneider

ПЛК Schneider

Сервопривод Schneider

Частотный преобразователь Schneider

Сенсорный экран Schneider

Контактор переменного тока Schneider

Редуктор APEX

Датчик приближения SICK

Цилиндр вставки перегородок AirTAC

Электромагнитный клапан F-tec

Регулирующий клапан потока SNS

Компоненты подготовки сжатого воздуха AirTAC

Структурные особенности

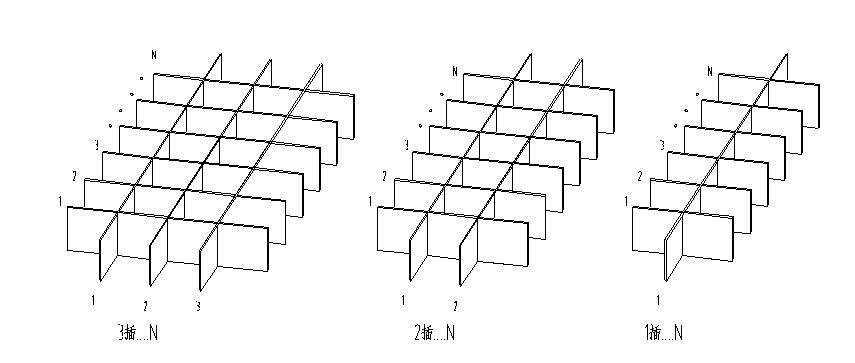

Продольная и поперечная подача листов для крестообразной вставки перегородок.

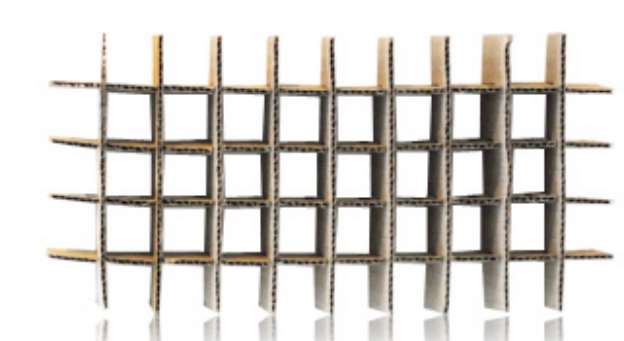

Автоматическая вставка перегородок для различных типов картонных ящиков и разделителей.

Замена традиционного ручного способа работы, двухпозиционная подача листов.

Оснащена устройством обнаружения неисправностей; остановка при застревании бумаги.

Технические параметры

Габаритные размеры (Д × Ш × В, м, включая подающее устройство) 3 × 2,0 × 1,9 м

Общая мощность 7 кВт

Ширина поперечной вставки (A) 120–900 мм

Длина продольной подачи листа (B) 210–450 мм

Высота перегородки (C) 70–300 мм

Расстояние между поперечными перегородками (D) 20–400 мм

Расстояние между продольными перегородками (E) 45–850 мм

Количество продольных перегородок 1–6 шт.

Количество поперечных перегородок 1–21 шт.

Толщина перегородки (G) 1,5–8 мм

Требования к электропитанию: 380 В, 50 Гц, трёхфазная четырёхпроводная система.

Тестовые перегородки должны соответствовать следующим требованиям:

Способ изготовления перегородок: вырубка (матричная резка).

Прорези в перегородках должны иметь скос
