Полностью автоматическая линия по производству бумажных пакетов (плоские и скрученные ручки)
Это идеальное оборудование для быстрого производства бумажных пакетов среднего и большого размера. Это оборудование предназначено для склеивания боковых сторон, складывания рулонов, резки рулонной бумаги, складывания дна, склеивания дна, формирования дна. Она проста в эксплуатации, высокоэффективна, стабильна и эффективно экономит трудозатраты. Оснащен фотоэлектрическим детектором, может корректировать длину резки, чтобы обеспечить точность резки. Оснащен системой ПЛК Yaskawa, обеспечивает быструю и стабильную работу машины. Специальная платформа для сбора пакетов и функция подсчета повышают эффективность упаковки бумажных пакетов. Эта линия может производить бумажные пакеты самых разных размеров с высокой скоростью.
Основные технические параметры
Длина резки бумажного пакета (C)
260-530 мм (без ручки)
260-430 мм (с ручкой)
Ширина бумажного пакета (Ш)
130-330 мм (без ручки)
220-330 мм (с ручкой)
Ширина дна бумажного пакета (В)
70-180мм
Толщина бумаги
60-160г/м2 (без ручки)
80-160г/м2 (с ручкой)
Максимальная скорость 60-150шт/мин
Ширина рулона бумаги 430-1050 мм
Диаметр рулона бумаги: Диаметр 1200 мм
Внутренний диаметр рулона бумаги: Диаметр 76 мм
Витая веревочная ручка: Высота троса ручки 140-150 мм
Диаметр троса ручки: Диаметр 3-4 мм
Длина листа ручки: 152 мм
Ширина листа ручки: 45 мм
Толщина накладки на ручку 100-120г/м2
Плоская ручка:
Ширина плоской ручки 12 мм
Бумага с плоской ручкой толщиной 100-120г/м2
Высота плоской ручки 140 мм
Длина листа ручки 152 мм
Ширина листа ручки 45 мм
Толщина накладки на ручку 100-120г/м2
Питание машины 380 В, 50 Гц, трехфазное, четырехпроводное
Мощность 33 кВт
Вес 20500 кг
Размер: L16000*W5700*H3000мм

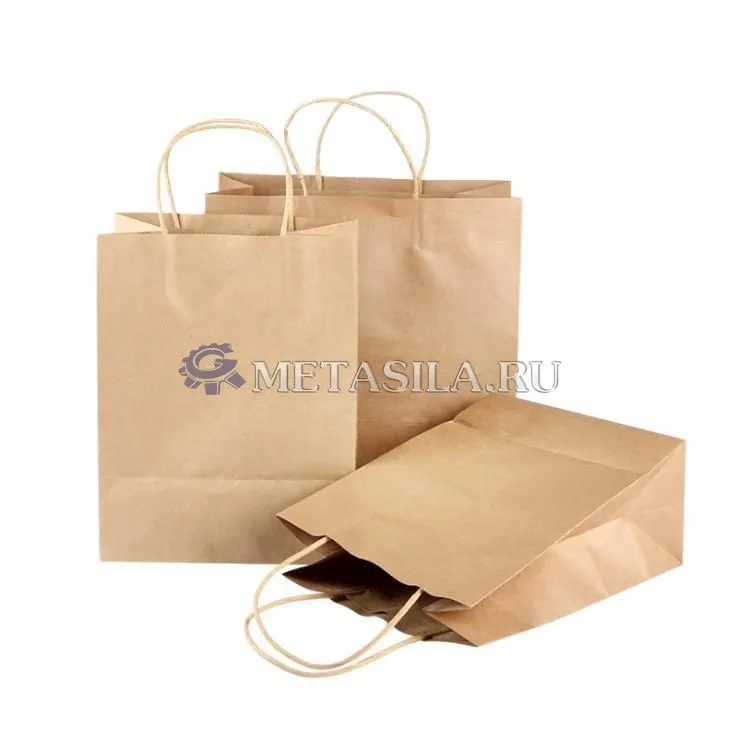

Образцы готовой продукции
Основные компоненты
программируемый логический контроллер Яскава Япония
Серводвигатель Яскава Япония
Сервопривод Яскава Япония
Цилиндр AirTac Тайвань
Низковольтное электрическое устройство Этон Америка
Переключатель поворота Этон Америка
Электромагнитный клапан airtac taiwan
Процесс формирования пакета
1 Подача рулона
2 Склеивание с обратной стороны
3 Формирование трубок
4 Резка бумаги
5 Складывание дна
6 Открытие дна
7 Склеивание дна
8 Уплотнение дна
Подробная спецификация
Типы валов для рулонов: Подающий ролик оснащен воздушным валом: легко зафиксировать ролик для бумаги с помощью воздуха.
Тип подъема: Вращающийся надувной вал с гидравлической автоматической системой подачи: легко заменяемый бумажный ролик
Контроль натяжения: Регулятор магнитного порошка обладает высокой скоростью отклика, высокой точностью управления, длительным сроком службы и стабильностью.
Выравнивание: Привод системы коррекции от серводвигателя: более точный и стабильный.
Выравнивание: Боковая коррекция осуществляется с помощью ультразвукового датчика: стабилизирует воздействие света
Гидравлическая система: Гидравлическая система для замены листового ролика, экономии времени и упрощения работы.
Склеивание: Автоматическая система склеивания, непосредственно регулирующая объем
клея и его расположение. С энергосберегающим прижимным резиновым цилиндром, что экономит затраты.
Формирование трубочек: При формировании бумажных трубочек используется интегрированная структура регулировки формирования трубочек.
Цветовая метка: Датчик для автоматической регулировки положения цветовой метки использует немецкую марку SICK.
Приводной ролик: Два приводных ролика, более мощные и стабильные, для управления используется японский серводвигатель Yaskawa
Режущая станция: Высокоскоростной равномерно вращающийся резак с зубчатым или плоским ножом, привод от японского производителя Серводвигатель Yaskawa
Секция прессования пакетов: Для обеспечения хорошего качества прессования и формования пакетов большого размера
Коробка для склеивания: Скоба для крепления клея для добавления клея, упрощает работу, не нужно чистить коробку для склеивания при остановке машины.
Автоматическая система смазки: Автоматическая система смазки для всей линии
Станция сбора: Автоматический сбор готового бумажного пакета на онлайн-линии, и вы можете установить номер одной линии на сенсорном экране.
Станция для изготовления ручки: Изготовление ручки.
Станция для наклеивания ручки: приклеивание ручки на валик для бумаги.
Данные для работы линии:
Питание 3 фазы, 380 В±10%, 50 Гц
Сжатый воздух давление: 0,6 МПа
масло и влажность: ≯8 мг/м3
Высота установки
Максимальная высота над уровнем моря: 1500 м
Требования к окружающей среде:
Относительная влажность: макс. 65% при температуре 40 ℃
Диапазон температур: 10 ~ 40 ℃
В стоимость включены пуско-наладочные работы
