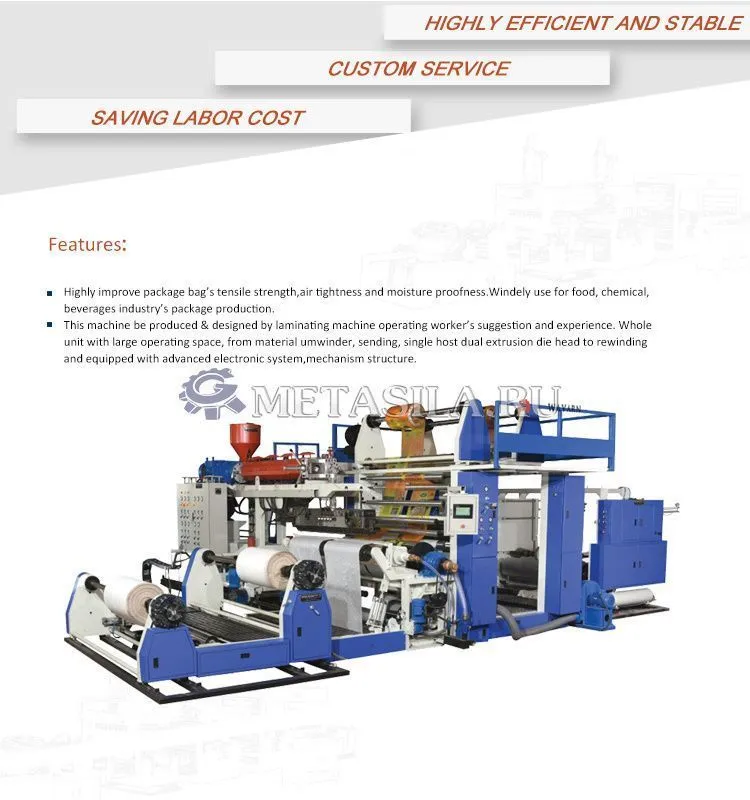

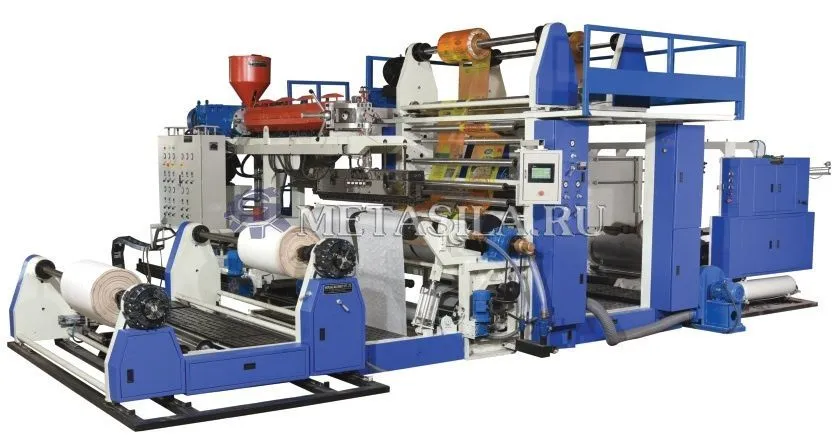

Описание экструзионного ламинатора

♦ Экструзионно-ламинатор Wayarn покрывает пленку, такую ​​как HDPE, на поверхности бумаги (в качестве сырья для изготовления бумажных одноразовых стаканчиков или бумажных пакетов для покупок), нетканого материала (для изготовления нетканых пакетов). бумага, бумага для стаканов, бумага хорошего качества) металлическая фольга для одежды, пакет milkTetra Pak, полиэтиленовые пакеты, а также другие синтетические материалы.

♦ Экструзионно-ламинатор Wayarn использует компьютерную ориентацию, отслеживание фотоэлементов и управление посредством сенсорного интерфейса человек-машина. Он принимает ультразвуковое нагревание с высоким диапазоном волн. Он имеет такие функции, как отверстие для мешка с гемином, упаковка, штамповка, ультразвуковая термосварка, холодная резка и т. Д. Это усовершенствованная машина для обработки всех видов нетканых материалов, сумки для покупок, сумки для обуви, рюкзаки весом 15-50 г. Наша компания может изготовить специальный дизайн в соответствии с различными потребностями клиентов.

Преимущества экструзионного ламинатора

Экструзионно-ламинатор Wayarn принимает в качестве сырья такие материалы, как бумага, пластиковая пленка, прядение и нетканое полотно или алюминиевая фольга. Материалы (межслойное компаундирование) методом литья за одну обработку. Они широко применяются для упаковки пакетов для кормов, скотча, коробок для закусок и нетканых материалов). Его ПЛК - человеко-машинный интерфейс, которым можно управлять централизованно. Он спроектирован как единое целое с машиной, электричеством и газовой системой. Он имеет пресс-форму с высокоточными, высокоскоростными и высокоэффективными смесительными шнековыми стержнями. Пользователь может в последнюю очередь заменить сетку фильтра. Он имеет вторую разматывающую раму, которая может вращаться на 360 градусов. Он может быть дополнительно собран с одинарным экструдером, двойными экструдерами, которые могут экструдировать в несколько слоев одновременно.

♦ Машина оснащена устройством автоматической подачи, что позволяет экономить труд и электроэнергию.

♦ Охлаждающий валок прошел шлифовку, поверхность гладкая, диаметр большой.

♦ Разгибающий ролик может сделать основной материал более гладким и без складок.

♦ Машина может производить двухстороннее ламинирование и смешивать с пятью различными материалами.

♦ Пленка на компаундном материале хорошо распределяется, обладает хорошей адгезией и прочностью на разрыв.

♦ Область применения: упаковка пластиковой бумаги, бумажных стаканчиков, бумажных стаканов, разделительной бумаги, этикеток, канцелярских принадлежностей.

Функции и параметры

 Функции и параметры  экструзионного ламинатора Wayarn

♦ Применяемый материал: рулонная бумага, ПЭТ, БОПП, флизелин, полиэтилен, полипропилен;

♦ Материал покрытия: ПЭ, ПП;

♦ Ширина покрытия: 1100 ~ 1800 мм;

♦ Толщина покрытия: 0,015 ~ 0,05 мм

♦ Симметричная степень покрытия: + 5%;

♦ Прочность на отслаивание: 3-5 Н / 30 мм (в зависимости от экструдированного материала);

♦ Расчетная скорость станка: 220 м / мин;

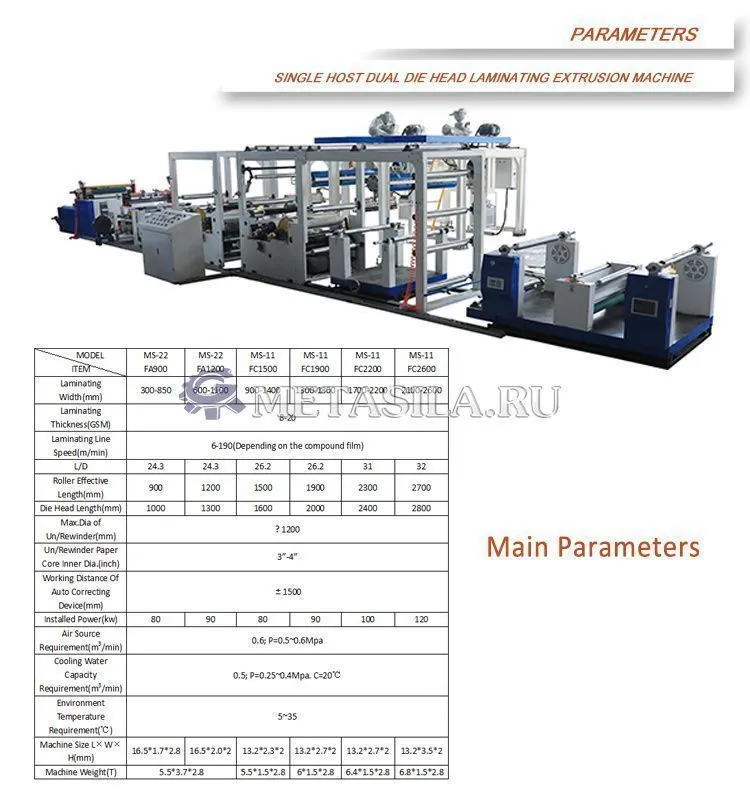

Машина для экструзии и ламинирования материалов технические параметры

1. Применимая смола для пленки покрытия: Степень покрытия, такая как LDPE, PP, EVA и т. Д.
2. Материал на основе: бумага (35 ~ 425 г / м2), текстильное волокно, нетканый материал, трикотажная сетка。
3. Максимальная рабочая скорость: 100 ~ 150 м / мин
4. Максимальная ширина пленки покрытия: 1200 мм
5. Толщина покрытия пленка: 0,01–0,05 мм
6. Неточность толщины пленки покрытия: ± 6%
7. Диапазон настройки автоматического натяжения: 10-200 кг / по всей ширине (постоянное натяжение)
8. Макс.экструзия: 200 кг / ч
9. Составной охлаждающий ролик: Φ510 × 1300 мм (на выбор)
10. Общая мощность ： около 80 кВт
11. Максимальный диаметр перемотки: Φ1300 мм
12. Внутренний диаметр основного материала: Φ76
13. Общий вес машины: около 15000 кг
14. Габаритные размеры: 9600 мм × 8000 × 3250 мм (Д × Ш × В).
Введение в основное оборудование:
• Подающая часть
• Устройство для обработки коронным разрядом
• Экструзионная и компаундная часть
• Экструдер
• Перематывающая часть
• Блок управления
• Вспомогательные приспособления
• Чемодан для
инструментов Детали основного оборудования:
1. Оборудование для кормления:
a. Подшипниковая рама с двойной рабочей станцией,
b. Подающий вал расширения воздуха (ZHEJIANG)
c. Спецификация:
i. Эффективная ширина: 1200 мм
ii. Максимальный диаметр подачи: Φ1300 мм
iii. Внутренний диаметр бумажного сердечника: 3 дюйма
iv. Максимальный вес опоры вала расширения воздуха
: 1200 кг v. Настройка натяжения: 10-200 кг
vi. Точность контроля натяжения: ± 0,2 кг

vii. Контроллер магнитного порошка (ZHEJIANG) -2 комплекта
viii. Автоматический контроль натяжения (ZHEJIANG) - 1 комплект
ix. Подающий вал для расширения воздуха 3 дюйма (NINGBO)
d. Характеристика:
i. Контроллер натяжения: вы можете ввести параметр диаметра и толщины
основного материала на основе замененного материала, наряду с изменением вращающихся петель
, натяжение уменьшается пропорционально для достижения автоматического
управления натяжением.
II. Электрическая искровая мощность: 6KW Corona Treater использует пылезащитную
, помехозащищенную конструкцию, пневматическое оборудование крышки переключателя, обеспечивает
разрядку озона (Наньтун, Цзянсу)
2. Corona Treater:
a. Электроискровая мощность: 6 кВт Corona Treater использует пылезащищенную защиту от помех
конструкция, пневматическое оборудование крышки переключателя, достижение сброса озона (Наньтун,
Цзянсу)
3. Оборудование для экструзии и компаундирования: СТРУКТУРА:
a. Трехвалковый механизм компаундирования, задний прижимной валок обеспечивает
равномерное усилие и твердость компаундирования.
б. Отслаивание силиконового валика: продукты смеси
легко отслаиваются от охлаждающего валика (ШАНХАЙ)
c. Ролик, регулирующий компаундирование и наполнение, может преодолевать такие дефекты, как неравномерность
толщины пленки.
d. Дисковый нож для резки кромок: острая кромка ножа
e. Воздуходувка высокого давления быстро всасывает кромку лома.
f. Валик для разгрузки и компаундирования. (ШАНХАЙ)
грамм. Смесительный валок приводится в движение двигателем с регулируемой частотой независимо друг от друга.
час Приводной валок компаундирования с приводом от двигателя управляется преобразователем частоты.
я. Оборудование для перемотки использует цилиндр для автоматического переключения из Германии.
j. Технические характеристики:
i. Валик компаундирования: Φ510мм × 1300мм - 1 шт.
Ii. Силиконовый валик: Φ260 × 1300мм - 1 шт.
Iii. Задний прижимной ролик: Φ220 × 1300мм -1 шт.
Iv. Планетарный редуктор 7,5 кВт, мотор
-1 комплект v. Преобразователь частоты 7,5 кВт -1 комплект
vi. Поворотный шарнир - 6 комплектов
k. Характеристика:
i. Охлаждающий валок оснащен чистящим валом высокой степени, который может устранить
пузырьки, образующиеся в процессе компаундирования.
II. Силиконовый ролик и охлаждающий ролик имеют винтовую структуру охлаждения,
которая обеспечивает быстрое охлаждение и легкое ламинирование.

4. Экструзионное оборудование:
а. Экструзионная машина автомобильного типа, экструзионная головка Т-образного типа
b. Автоматическое оборудование для кормления (NINGBO)
c. Фильтр автоматической замены гидравлики (наш заводской патент)
d. Экструзионная машина может двигаться вперед и назад, вверх и вниз.
е. Зона соединения винта и загрузочного барабана обогревается литой алюминиевой панелью.
f. Редуктор высокой мощности и повышенной прочности (Цзянсу)
g. Температура контролируется цифровым контроллером температуры автоматически.
час Бункер из нержавеющей стали
i. Шесть зон нагрева шнека и загрузочного барабана управляются независимо.
j. Семь штампованные зон нагрева головки управляются независимо
K. Технические характеристики:
я. Ширина штамповочной головки 1400 мм; Т-образный бегунок, ширина ламината 1200мм,
регулируется.
II. Диаметр винта: Φ105 мм (Чжоушань, Чжэцзян)
iii. Отношение длины винта к диаметру: 32: 1
iv. Электродвигатель переменного тока 22 кВт (Личао, Шанхай) -
1 компл
. V. Комплект преобразователя частоты 22 кВт -1 vi. Двигатель 1,5 кВт для экструзионной машины (Личао, Шанхай) -1 комплект
vii. Мощность нагрева бочек: 6 комплектов * 7,2 кВт = 43,2 кВт
viii. Мощность Т-крана: 4,5 кВт
ix. Мощность шейки матрицы: 2,8 кВт
x. Мощность нагрева матрицы: 7 комплектов * 3 кВт = 21 кВт
л. Характеристика:
i. Т-образная структура потока, ключевые части (губка штампа) для облегчения гибкой
регулировки, обработанная притиркой, чтобы гарантировать, что эффект
ламинирования был гладким.
II. большое отношение длины к диаметру, смола более тщательно, когда
обмотка не легко обжимается.
5. Оборудование для перемотки:
a. Состав:
i. Перемотка поверхности (двойная рабочая станция, без остановки)
ii. Ролик перемотки поверхности приводится в движение независимо
iii. Приводной двигатель (ШАНХАЙ)
iv. Частотное регулирование скорости
v. Перемоточный вал прижимается уплотняющим цилиндром
vi. Перемотка поверхности (двойная рабочая станция, без остановки)

vii. Ролик перемотки поверхности приводится в движение независимо
viii. Приводной двигатель (ШАНХАЙ)
ix. Частотное регулирование скорости
x. Вал перемотки прижимается прессующим цилиндром
xi. Он оснащен системой обратной связи Omron.
xii. Линейная направляющая (Тайвань)
xiii. Уточнение:
xiv. Диаметр перемотки: Φ1300 мм
xv. Внутренний диаметр бумажного сердечника: 3 дюйма
xvi. Ширина пленочного покрытия: 1200 мм
xvii. Ролик для перемотки поверхности, высокая точность, хромированный
валик Φ510
xviii. Планетарный редуктор 7,5кВт, мотор-1 комплект
xix. Преобразователь частоты 7,5 кВт - 1 КОМПЛЕКТ
xx. Подающий вал, набухший на воздухе
6. Блок управления:
a. Частотное регулирование скорости двигателя
б. Пневматическая заслонка вала перемотки
c. Другое оборудование
d. Все балансирующие алюминиевые направляющие ролики Направляющий ролик: ∅90—120 × 1300 мм
e. Стеллаж имеет структуру стеновых панелей
f. Пневматический: все отличного качества, газовый контур можно контролировать с первого
прикосновения.
грамм. Цилиндр (Тайвань)
h. Низковольтные компоненты: все продукты сертифицированы UC.
я. Система автоматической механической трансмиссии (главный двигатель, составной, намоточный
)
7. Вспомогательные средства:
a. Питание: 3 фазы 380 В 50 Гц (трехфазная четырехпроводная система)
b. Барометрическое давление: 6 ~ 8 / кг / см2
c. Давление воды: 2 ~ 3 кг / см2
