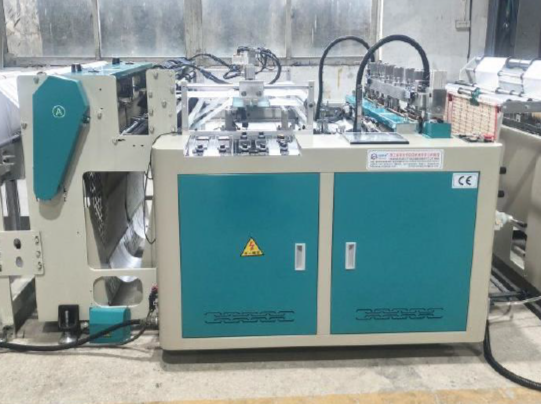

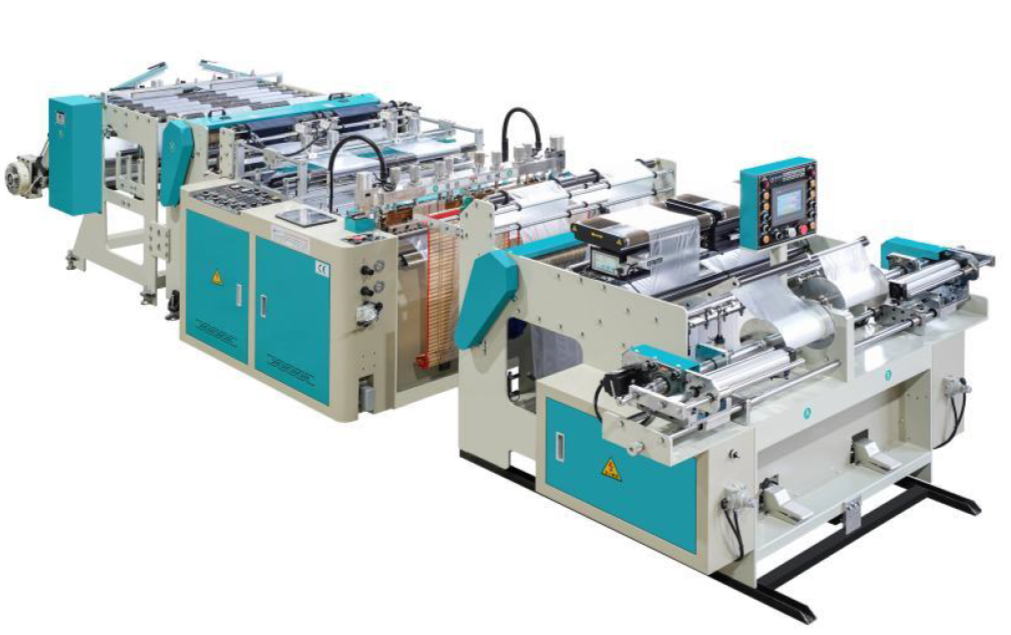

Линия производства рулонных пакетов, модель WS9
Линия производства рулонных пакетов, модель WS9
Данные машины представляют собой роликовые пакетоделательные машины с термосваркой и терморезкой, которые подходят для изготовления пакетов с печатью и без печати. Материал пакетов — пленка HDPE, LDPE. Пакеты на рулоне (с бумажной втулкой или без втулки). В машине используется система управления с двумя серводвигателями, что обеспечивает более стабильное производство.
1. Автоматический подсчет, управление с помощью двух серводвигателей и частотного преобразователя.
2. Смена рулона — вручную.
3. Эта машина использует намотку на рулон с бумажной втулкой / без втулки, синхронная подача двух полотен, без царапин на месте термосварки.
4. Подходит для изготовления более толстых и крупногабаритных пакетов, максимальная толщина сварки/резки: 0,03 мм.
5. После подачи перфорация (точечный надрыв) и термосварка происходят одновременно, сварной шов не растягивается и является особенно прочным, расстояние от линии сварки до нижнего края может составлять 10 мм.
6. Конструкция машины выполнена из легированной стали с использованием компьютерной лазерной резки; при работе на высоких скоростях машина остается очень стабильной.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
|
Максимальная ширина пакета |
макс. 400 мм (на втулке) / макс. 350 мм (без втулки) |
|
Максимальная длина пакета |
макс. 600 мм |
|
Толщина свариваемой/резаемой пленки |
0,008–0,03 мм на один слой |
|
Скорость производства |
200–300 шт/мин × 2 линии (всего: 400–600 шт/мин) |
|
Внутренний диаметр бумажной втулки |
35 мм |
|
Общая мощность |
10 кВт |
|
Габариты машины |
5750 × 3300 × 1500 мм |

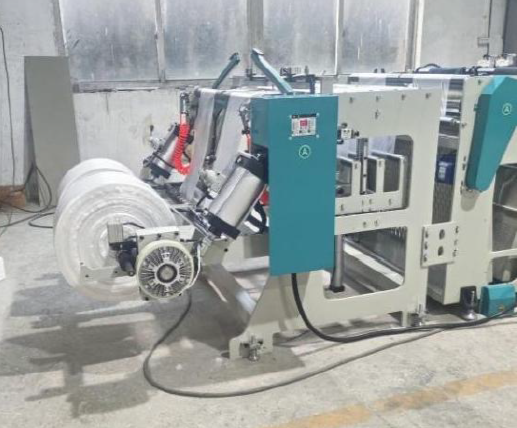

Независимый разматывающий узел:
Магнитный порошковый тормоз с датчиком расстояния — 2 шт.
Пневматический разжимной вал — 2 шт.
Узел термосварки пленки — (количество не указано)
Контроллер датчика расстояния — 2 шт.
Автоматическая остановка при отсутствии материала
Основная машина:
|
Компонент |
Кол-во |
Характеристика / Бренд |
Страна |
|
Главный серводвигатель |
1 шт. |
2,0 кВт, INOVANCE |
Китай |
|
Инверторный двигатель размотки |
2 шт. |
0,75 кВт, Deli |
Китай |
|
Инвертор (частотный преобразователь) размотки |
2 шт. |
1,5 кВт, INOVANCE |
Китай |
|
Серводвигатель подачи с драйвером |
2 шт. |
3,6 кВт, INOVANCE |
Китай |
|
ПЛК + сенсорный экран |
1 компл. |
Китай |
|
|
Устройство отслеживания цветовой метки |
2 шт. |
Panasonic |
Япония |
|
Контроллер статики |
2 шт. |
||
|
Планка (штанга) антистатика |
2 шт. |
||
|
Электромагнитная муфта-тормоз |
1 шт. |
||
|
Контроллер температуры |
Yatai, Шанхай |
Китай |
|
|
Нагревательная трубка |
Тайвань |
||
|
Переключатель (выключатель) |
CHINT |
||
|
Соленоидный клапан |
SMC |
||
|
Твердотельное реле |
FOTEK |
Тайвань |
|
|
Подшипники |
NSK |
Япония |

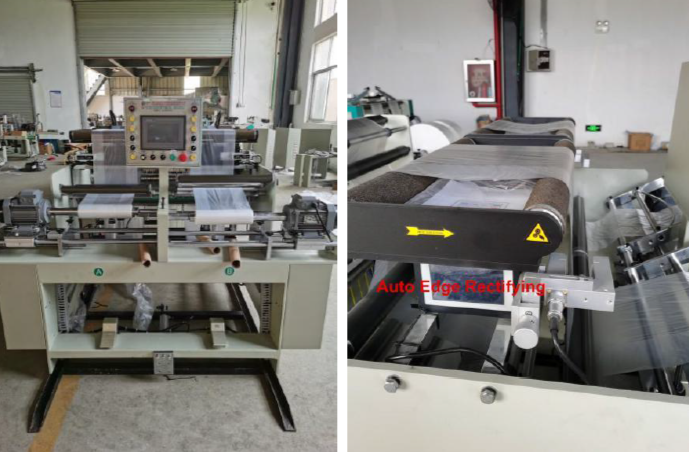

Рама перемотки с контролем натяжения:
Серводвигатель — 2 компл., 0,75 кВт, INOVANCE, Китай
ПЛК + сенсорный экран — 1 компл., Китай
Резиновый валик (ролик) — в комплекте
Автоматическое устройство коррекции кромки бренда Dongdeng — 2 компл.
В стоимость включены пуско-наладочные работы.
