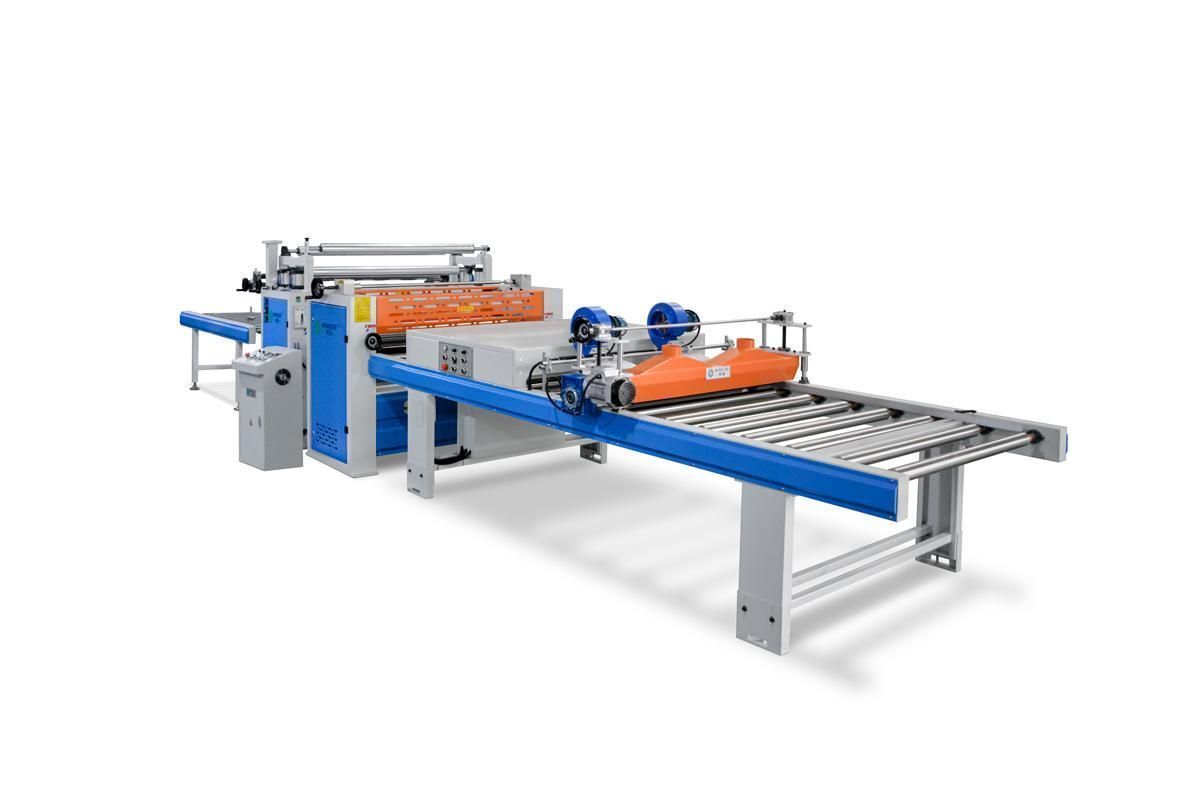

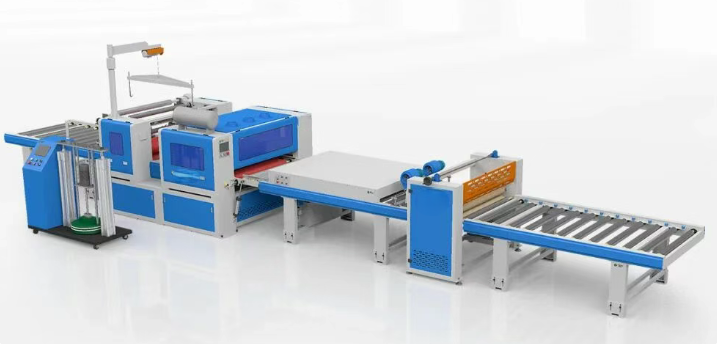

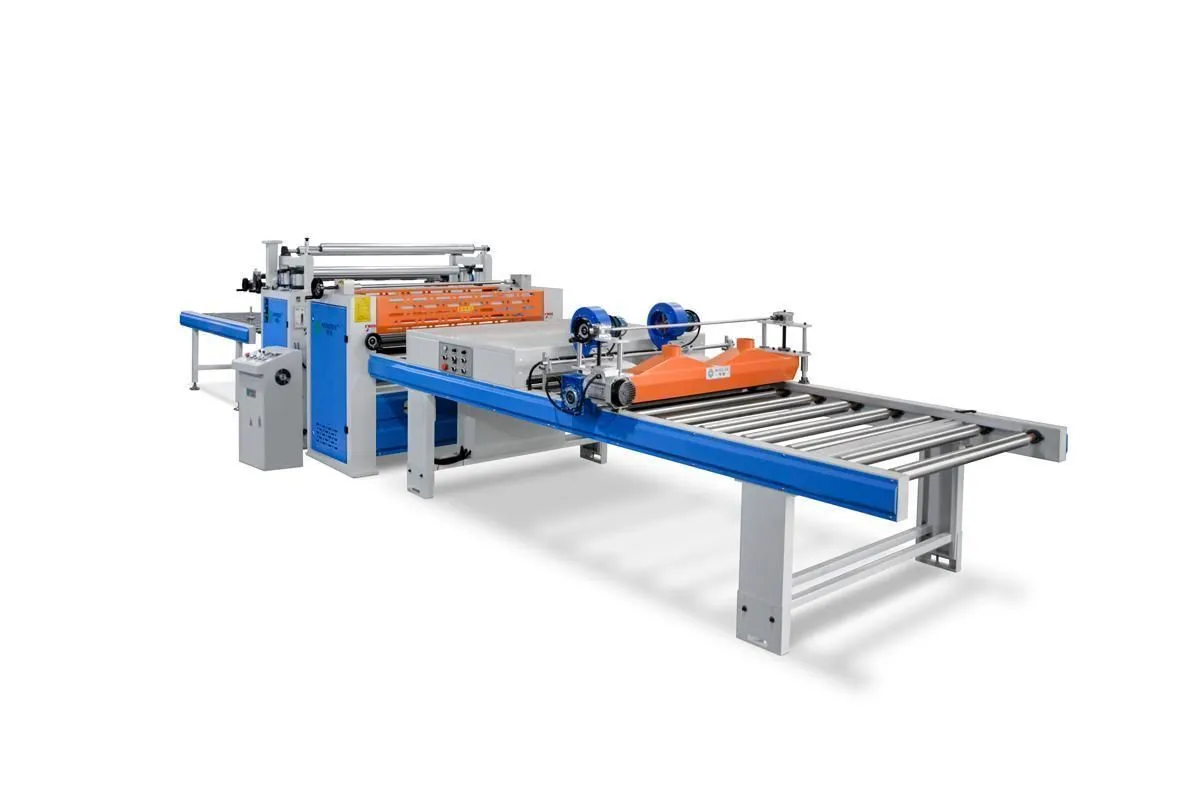

Линия плоского ламинирования состоит из конвейера с интегрированной системой обеспыливания и сушки, машины для нанесения клея, ламинирующей машины, конвейерного стола.

Технические параметры

Ширина обрабатываемой плиты 1300 мм

Толщина обрабатываемой плиты 3-50 мм

Рабочая скорость 3-20 м/мин

Общая мощность 22 кВт

Габаритные размеры 8600x2370x1679 мм

Способ управления: Электрошкаф управления

Параметры оборудования

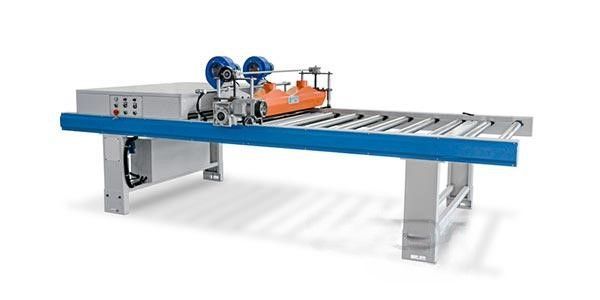

Устройство обеспыливания, сушильная печь + конвейер

Оснащено щеточным валиком и сушильной печью.

Мощность системы обеспыливания: 0,75 кВт

Габариты: 3,85 x 1,64 x 1,38 м

Обеспыливание осуществляется щеточными валиками; дополнительно выполняет функции транспортировки заготовок и их предварительного нагрева.

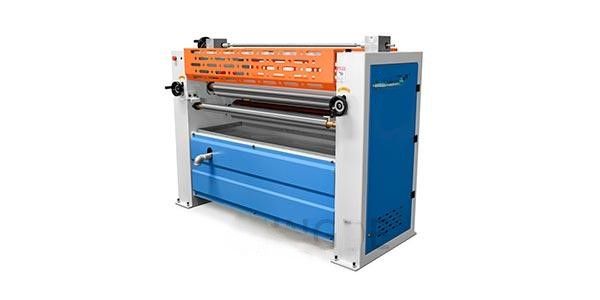

Машина для нанесения холодного клея

Мощность привода конвейера: 4 кВт

Мощность механизма подъёма: 1,5 кВт

Клеенаносящий валик: Φ190 x 1350 мм

Дозирующий стальной валик: Φ156 x 1350 мм

Опорный стальной валик: Φ190 x 1350 мм

Габариты: 0,7 x 1,93 x 1,42 м

Назначение: Равномерное нанесение жидкого клея (холодного) на поверхность плиты.

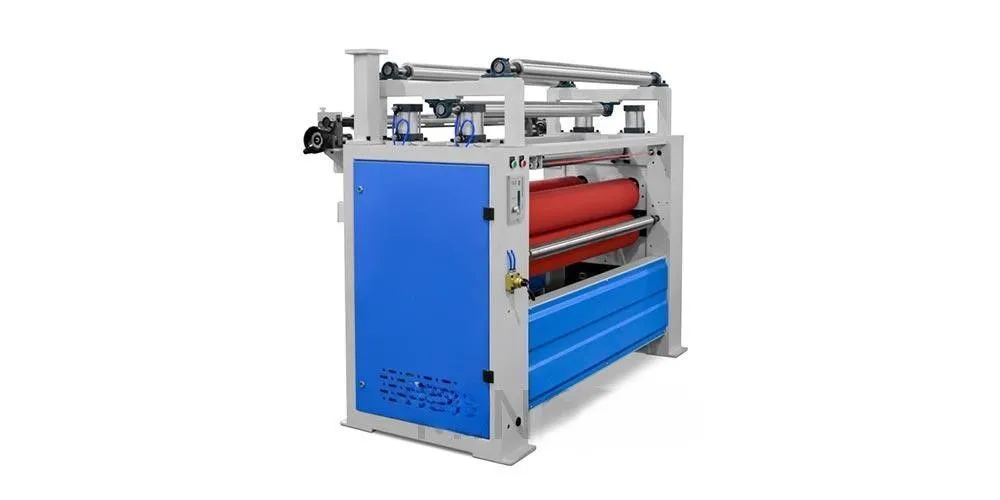

Ламинирующая машина для холодного клея (двухвальная)

Мощность привода конвейера: 2,2 кВт

Мощность механизма подъёма: 0,75 кВт

Прижимные валики: 2 шт., Φ190 x 1350 мм (резиновый и стальной)

Опорные валики: 2 шт., Φ190 x 1350 мм (резиновые)

Габариты: 1,1 x 2,1 x 2,65 м

Применение: Нанесение пленки на доски

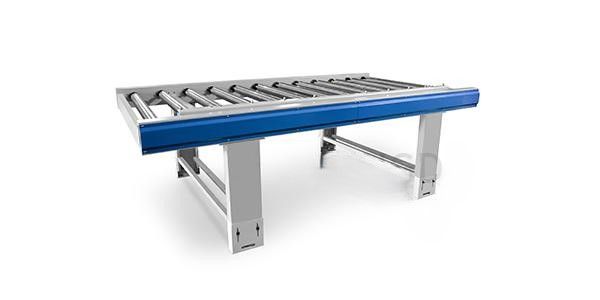

Конвейер (для плоского ламинирования)

Конвейерные валики: φ63 x 1200 мм, нержавеющая сталь

Габариты: 2,89 x 1,64 x 0,94 м

Назначение: предназначен для транспортировки плит.

Электрошкаф управления

Габариты: 850 x 450 x 1112 мм

Назначение: Используется для управления механизмами линии плоского ламинирования холодным клеем.

В стоимость включены пуско-наладочные работы
