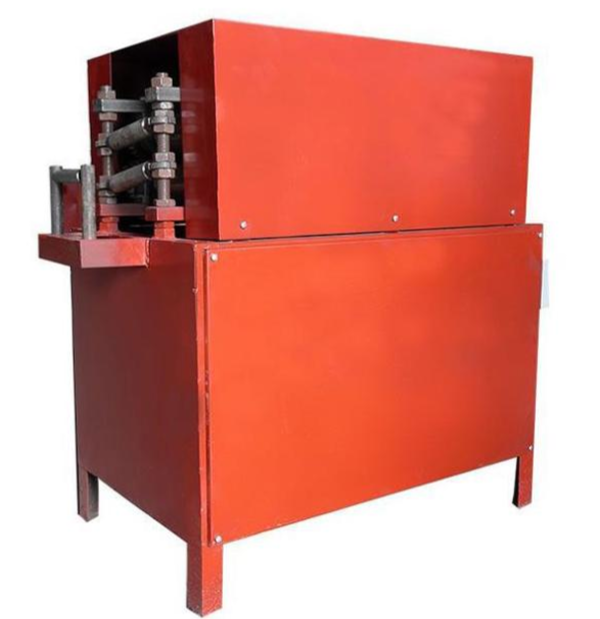

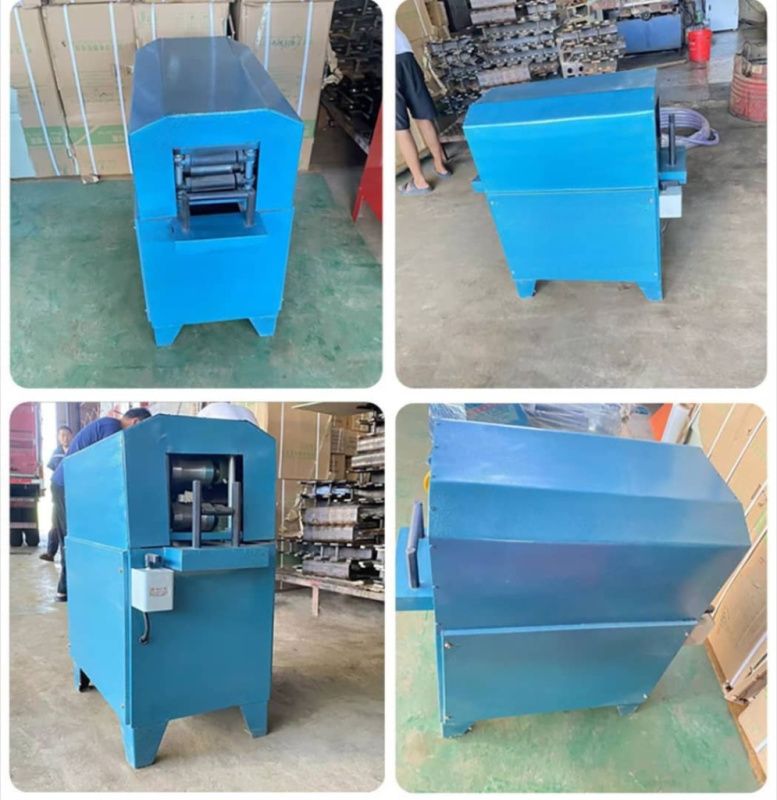

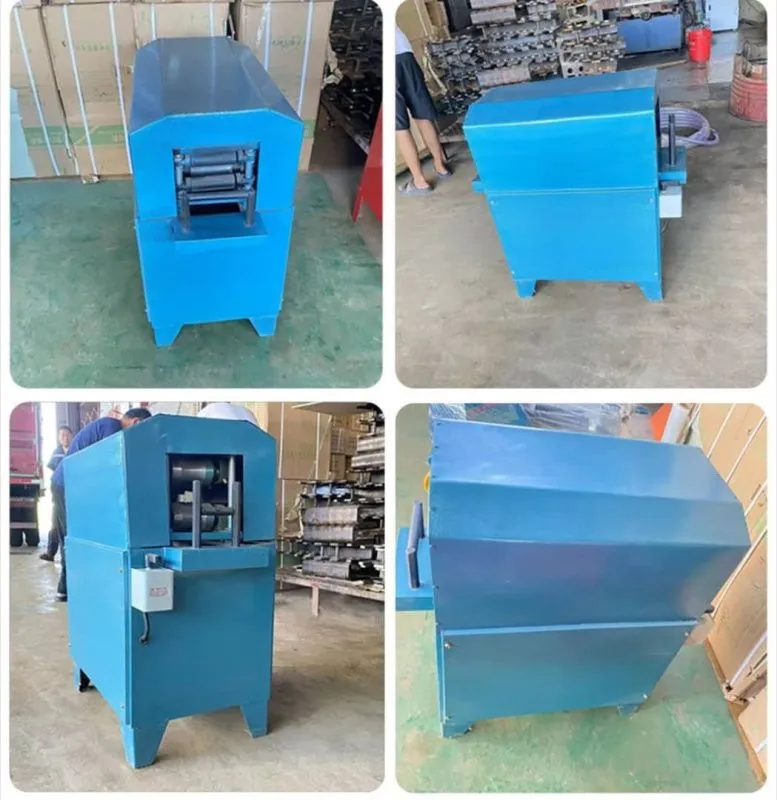

Станок для производства плоских труб, модель CVB -4

Описание процесса:

Плоская гофрированная труба (также известная как плоский канал) используется в системах плоских анкеровок. Её основное применение — поперечное предварительное напряжение в коробчатых балках, трехмерных предварительно напряженных неразрезных стальных балках, опорных плитах и других конструкциях.

Использование плоского канала позволяет значительно уменьшить толщину сечения предварительно напряженных элементов.

Машина для сплющивания гофротруб предназначена для придания прокатанной гофрированной трубе не полностью плоской, а овальной (эллиптической) формы.

Принцип работы: круглая гофрированная труба подается через круглое входное отверстие станка, формируется с помощью обжимных устройств, а затем калибруется в калибровочной секции, что позволяет осуществлять непрерывное производство плоского канала.

Параметры станка для плоских труб:

Мощность двигателя: 1,5 кВт

Скорость обжимки: 4 м/мин

Высота выходного профиля: 25 мм

Собственный вес: 160 кг

Габаритные размеры (Д x Ш x В): 860 x 1450 x 1000 мм

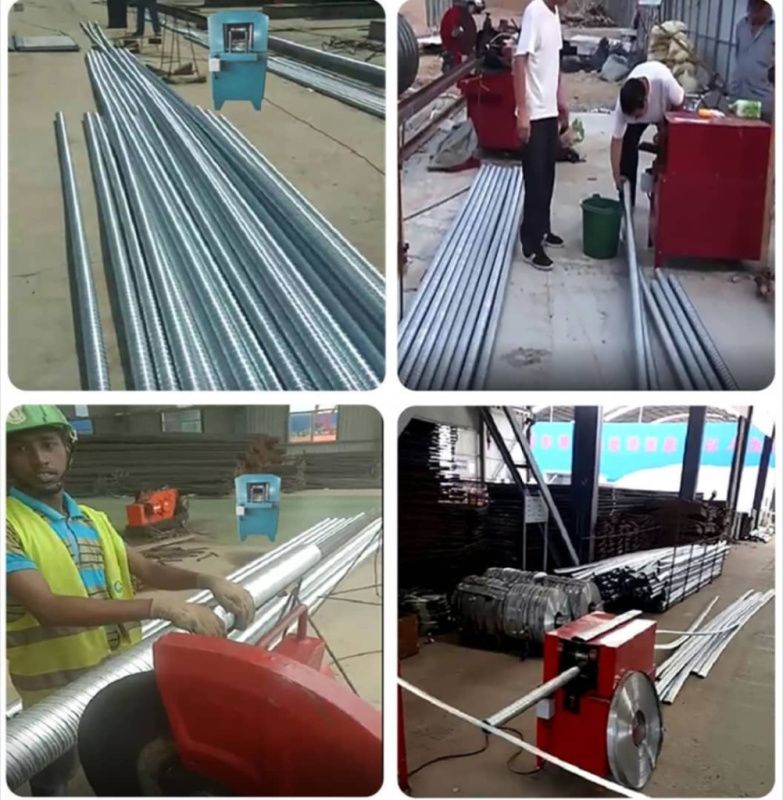

Гофрированная труба представляет собой круглую или плоскую спиральновитую трубу, изготовленную из тонкой стальной ленты. В связи с растущим применением предварительно напряженных железобетонных конструкций в строительстве, предварительно напряженные гофротрубы являются необходимым элементом для монолитных предварительно напряженных железобетонных конструкций.

Особенности модели:

Легкий вес

Высокая жесткость

Хорошая герметичность

Высокое сопротивление сцеплению и выдергиванию

Области применения:

Для монолитных предварительно напряженных железобетонных мостов

Для предварительно напряженных железобетонных пустотных плит

В качестве гильз для анкерных болтов

В качестве закладных труб для инженерных сетей в зданиях, стенах и фундаментах

Испытания и характеристики продукции:

a. Испытание на жесткость: радиальная деформация ≤ 0,1D при нагрузке 0,75кН (сосредоточенной) или 1,5кН (равномерно распределенной).

b. Испытание на герметичность: отсутствие течи воды или цементного молока (В/Ц=0,5) в течение 30 минут.

c. Испытание на растяжение: труба выдерживает осевое растяжение 5кН без разрушения стенки.

d. Испытание на выдергивание: сопротивление выдергиванию из бетона более чем в 2,3 раза превышает расчетное усилие анкеровки.

e. Испытание на изгиб: при изгибе с радиусом кривизны 30D отсутствует течь воды и цементного молока.

Преимущества и принцип работы станка для плоских труб:

Станок для производства плоских труб нашей компании обладает хорошей универсальностью, взаимозаменяемостью компонентов, рациональной компоновкой и удобством в эксплуатации.

Принцип работы станка:

Станок приводится в действие мотором с регулируемой скоростью, который вращает шпиндель приводного вала. Червячная шестерня на шпинделе находится в зацеплении с двумя цилиндрическими шестернями, которые протягивают стальную ленту. После формовки четырьмя группами роликов (гофрирование и отбортовка), стальная лента навивается на шпиндель, где обжимные ролики формируют замковое соединение и уплотняют её в спиральную гофрированную трубу.

В стоимость не включены пуско-наладочные работы.
