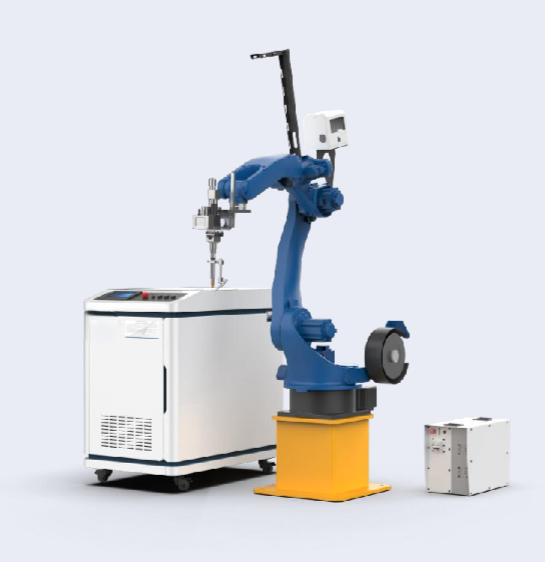

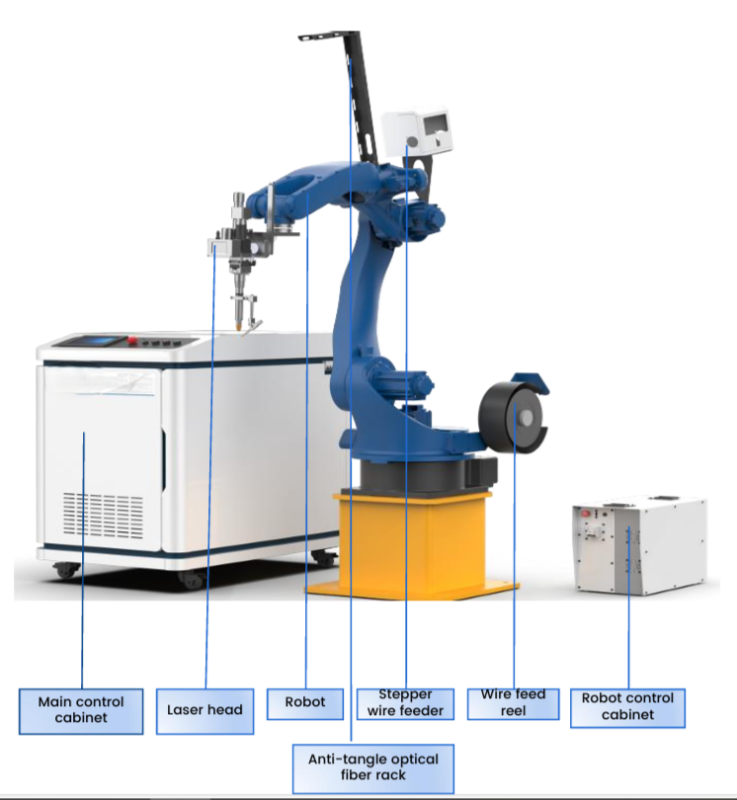

Вертикальный роботизированный лазерный сварочный аппарат (R-1500)

Технология 3D-сварки

Станок для точной лазерной сварки с вертикальным роботом-манипулятором, обеспечивающий высокую скорость и качество соединения металлических деталей

Система защиты от столкновений

 Быстрый сброс после столкновения, минимальное повреждение сопла, что обеспечивает

эффективность сварки.

Излучение света от проводного контакта

Излучение света происходит только после того, как сварочная проволока соприкасается

с обрабатываемой деталью, что обеспечивает безопасность эксплуатации.

Красный лазерный линейный индикатор фокусировки

 Индикатор фокусировки позволяет быстро и точно регулировать фокусное расстояние во

время программирования и обучения, обеспечивая простоту в эксплуатации и высокую

эффективность.

Держатель оптического волокна с защитой от наматывания

 Оснащен пружинами натяжения, предотвращающими скручивание и разрыв оптического волокна при сварке с несколькими степенями свободы, что продлевает срок его службы.

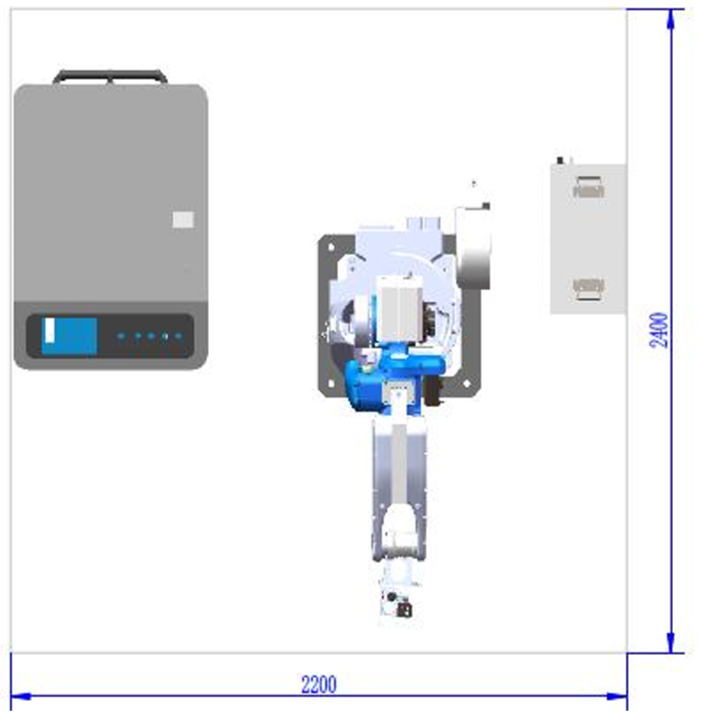

Диаграмма занимаемой площади:

Технические параметры:

Размах руки робота – 1730 мм

Нагрузка на конечную ось робота – 20 кг

Повторяющаяся точность позиционирования -  +/- 8 мм

Максимальная мощность лазера – 1500 W

Лазерная сварочная головка - 3 kW

Способ охлаждения - водяное охлаждение

Источник питания - 380V±10％，50Hz±1

Общая мощность - 12KVA

Система охлаждения:

Охладитель воды с двумя температурными режимами и двойным управлением использует сегментированное управление для обеспечения стабильной мощности сварочного/режущего луча, тем самым продлевая срок службы лазерного источника и сварочного пистолета.

Особенности:

Компактный размер (646×430×426 мм) при высокой производительности (4.5 кВт).

Энергоэффективность: потребляемая мощность всего 2.1 кВт.

Экологичность: использует хладагент R32 (с низким ПГП).

Универсальность: подходит для охлаждения лазеров, станков ЧПУ, медицинского оборудования

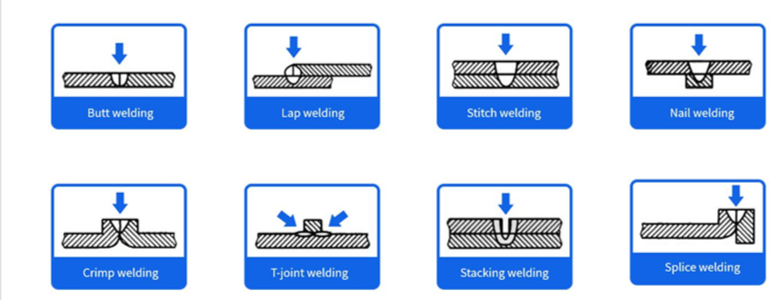

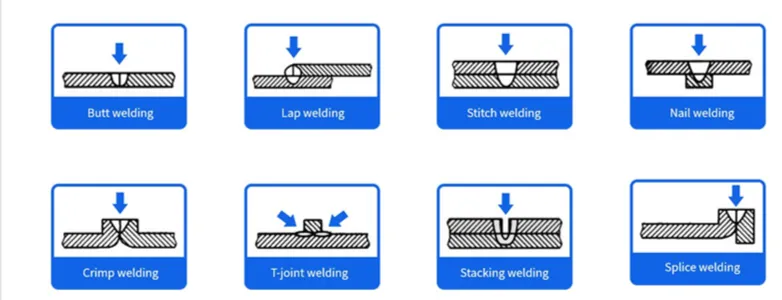

Способы сварки:

Области применения и возможности сварки:

1. Свариваемые материалы

Углеродистая сталь

Нержавеющая сталь

Алюминиевые сплавы

Оцинкованная сталь

Электротехническая сталь (трансформаторная)

Алюминиевые листы

Титановые сплавы

Марганцевые сплавы

2. Области применения

Обработка листового металла

Машиностроение

Производство автокомпонентов

Электротехническая промышленность

Изготовление лифтового оборудования

Нефтегазовое машиностроение

Пищевое оборудование

Рекламно-декоративная отрасль (металлоконструкции, вывески)

Параметры сварки:

Материал - Нержавеющая сталь

Толщина - 4 mm

Скорость сварки- 10-50 (mm/s)

 Материал - Углеродистая сталь

Толщина – 4 мм

Скорость сварки - 10-40 (mm/s)

Материал – Алюминий

Толщина – 4 мм

Скорость сварки - 10-30 (mm/s)
