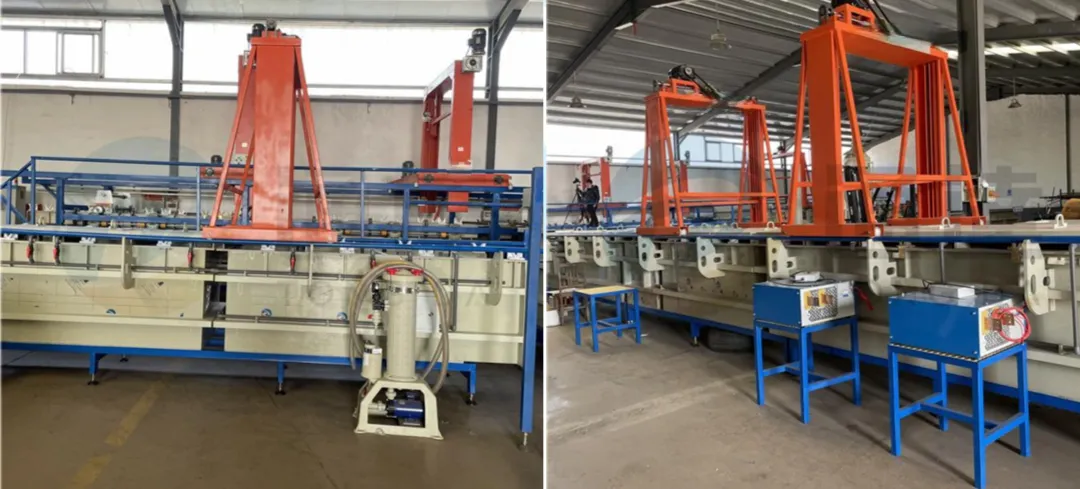

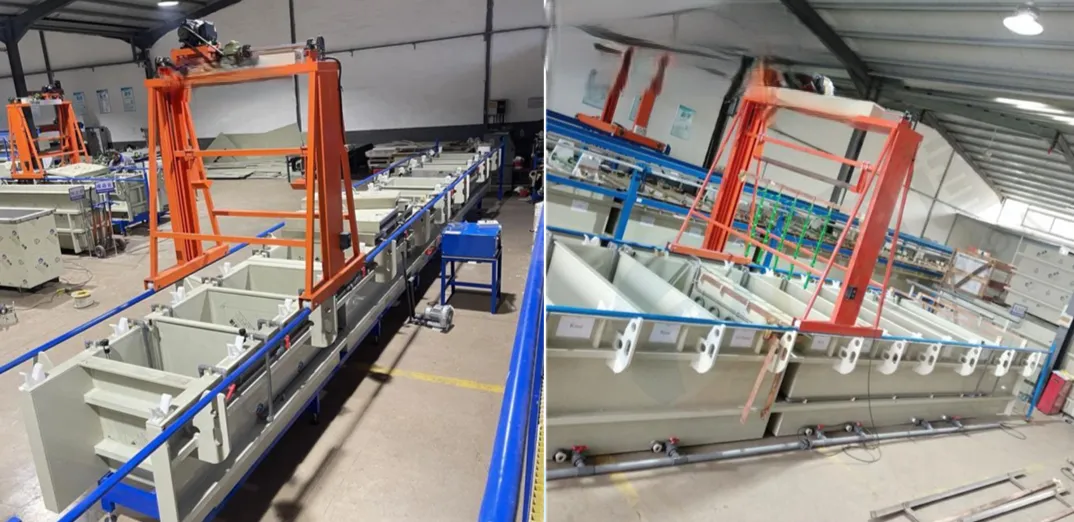

Полуавтоматическая линия для хромирования (модель SC-60)

Оборудование представляет собой полуавтоматическую установку для стеллажного (рамного) нанесения гальванических покрытий.

Технологический процесс нанесения покрытия:

1.     Загрузка – размещение деталей на стеллаже

2.     Обезжиривание (химическое) – очистка поверхности от загрязнений

3.     Промывка – удаление остатков моющего раствора

4.     Активация – подготовка поверхности для улучшения адгезии покрытия

5.     Промывка – смыв активирующего состава

6.     Нанесение твердого хромового покрытия (2 этапа) – двухслойное осаждение хрома для повышенной износостойкости

7.     Регенерация – восстановление электролита/утилизация остатков

8.     Промывка – финальное очищение поверхности

9.     Горячая промывка – удаление остаточных веществ с нагревом

10. Выгрузка – снятие готовых деталей

Резервуары для нанесения покрытий с вспомогательными деталями

1.     Резервуар химического обезжиривания и горячей промывки

Внутренние размеры (Д×Ш×В): 1200 × 700 × 1000 мм

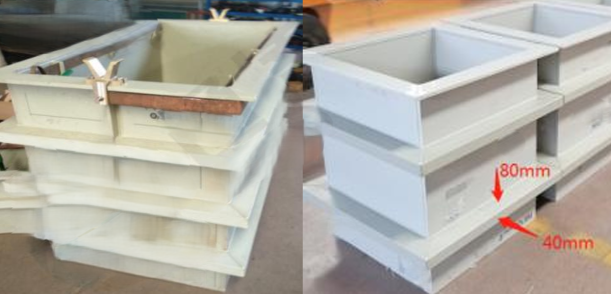

Материал изготовления: сварная конструкция из полипропилена (PP) толщиной 15 мм

Усиление: двойной слой для повышенной прочности

Оснащение:

2 держателя из PP (полипропилена) с защитой от химической коррозии

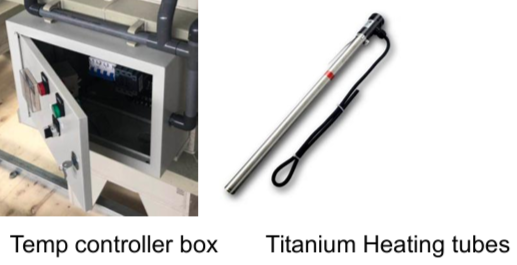

4 титановых нагревательных элемента (по 3 кВт каждый)

Терморегулятор для точного контроля температуры

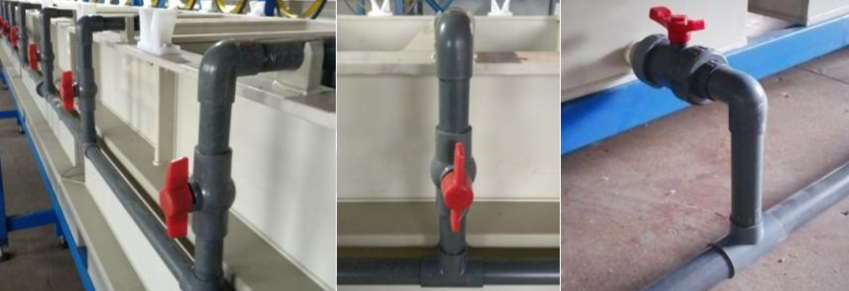

Патрубки подачи и слива воды

1.     Активационный резервуар

Внутренние размеры: 1200×700×1000 мм

Конструкция:

Сварной корпус из полипропиленовых (PP) листов толщиной 15 мм

Двухслойное усиление конструкции

Комплектация:

2 полипропиленовых держателя (PPV-holder)

Входной и выходной водяные патрубки

3.     Резервуар для твердого хромирования

Технические характеристики:

Внутренние размеры: 1200×800×1000 мм

Материал корпуса: Сварная конструкция из ПВХ-пластин

Усиление: Двухслойное укрепление конструкции

Комплектация и оснащение:

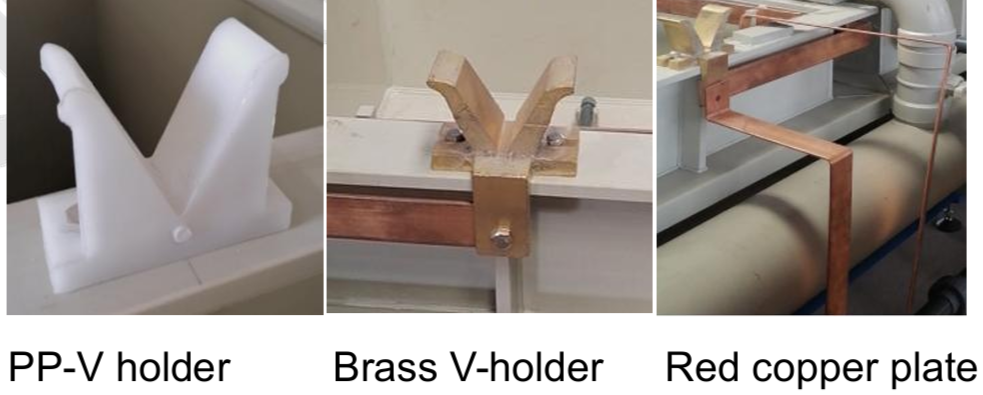

2 латунных V-образных держателя с водяным охлаждением

Медная пластина (анод)

Титановые охлаждающие змеевики

4 титановых нагревательных элемента (по 3 кВт каждый)

Терморегулятор температуры

Входной и выходной водяные патрубки

4. Резервуар регенерации (модель 1)

Технические характеристики:

•     Внутренние размеры: 1200 × 600 × 1000 мм

•     Материал корпуса: Сварная конструкция из ПВХ-пластин толщиной 15 мм

•     Усиление: Двухслойное укрепление стенок

Комплектация:

•     2 полипропиленовых V-образных держателя (PPV-holder)

•     Входной и выходной водяные патрубки

5.     Промывочная ванна 3

Основные параметры:

Внутренние габариты: 1200 × 700 × 1000 мм

Конструкция: Сварной корпус из полипропилена (PP) толщиной 15 мм

Усиление: Двухслойная конструкция для повышенной прочности

Комплектация:

2 полипропиленовых V-образных держателя (PPV-holder)

Переливное устройство

Патрубки подачи и слива воды

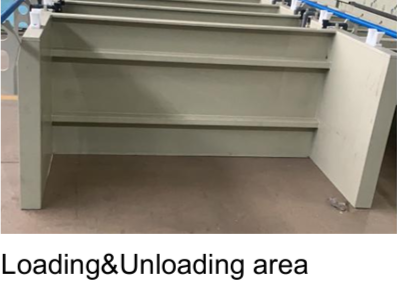

6.     Зона загрузки/выгрузки 2

Технические характеристики:

•     Рабочая зона: 1200 × 700 × 1000 мм

•     Материал конструкции: Усиленный полипропилен (PP)

•     Укрепление: Двухслойное усиление конструкции

Оснащение:

•     2 полипропиленовых держателя (PPV-holders)

Внешние компоненты оборудования

Внешние конструктивные элементы установки, обеспечивающие ее функциональность и удобство эксплуатации.

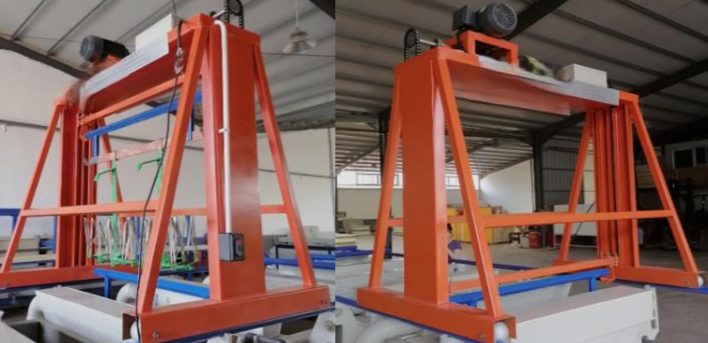

 1.     Полуавтоматический козловой подъемник (модель 1)

Конструкция и материалы:

Рама моста: Изготовлена из квадратной стали Q235 с эпоксидным покрытием (антикоррозийная защита)

Подъемный механизм: Стальная цепная таль

Крюк и траверса: Из квадратной стали Q235

Двигатель подъема: 1 комплект

Кнопочный пульт: Управление подъемом/опусканием (1 комплект)

Ходовая система:

Резиновые колеса (направляющие): 4 шт.

Рельсовый путь:

Материал: Стальная труба ⌀40 мм

Толщина стенки: 3 мм

Покрытие: 3 слоя эпоксидной краски

Комплектующие:

Крепежные элементы (болты, гайки и др.)

2.     Стальная опорная конструкция (модель 1)

Технические характеристики:

Габаритный размер: 7425 мм

Материал: Квадратный профиль 40×60 мм из стали Q235

Защитное покрытие: Эпоксидное порошковое напыление

Регулируемые опоры: Из нержавеющей стали марки 316

Комплектация:

Дополнительные крепежные элементы

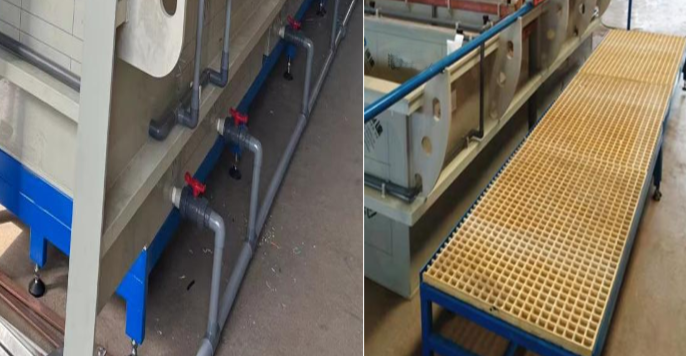

3.     Рабочая платформа (модель 1)

Технические характеристики:

Габаритная длина: 9825 мм

Несущая конструкция: Квадратный стальной профиль 40×60 мм (марка стали Q235)

Настил: Решетчатые панели из стеклопластика (FRP)

4.     Выпрямитель (модель 2)

Технические характеристики:

Входные параметры:

Напряжение питания: 380 В ±10%

Частота: 50 Гц

Фазность: 3 фазы

Выходные параметры:

Номинальный ток: 3000 А

Напряжение: 18 В (регулируемое)

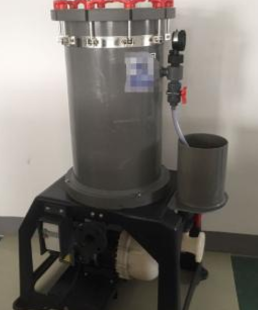

5.     Фильтр

Технические характеристики:

Производительность: 10 тонн/час

Питание: 380 В, 50 Гц, 3 фазы

Назначение: Фильтрация химических растворов

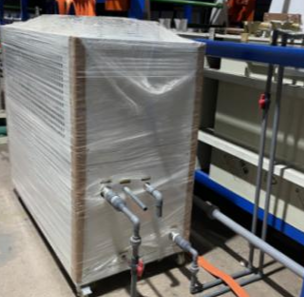

6.     Водяной чиллер

Технические характеристики:

Мощность: 10 л.с. (7.5 кВт)

Тип охлаждения: Прямое (direct cooling)

Титановые теплообменные трубки: 10 м (внешний контур)

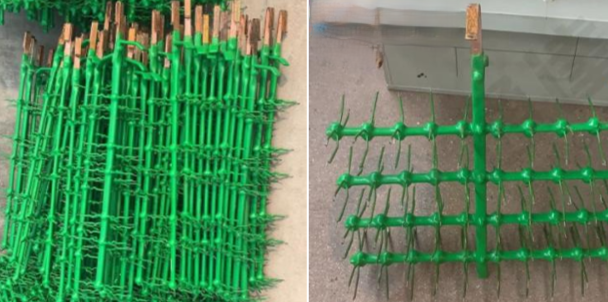

7.     Гальваническая подвеска

Технические характеристики:

Индивидуальное исполнение: Изготавливается по размерам изделий заказчика

Материал: Комбинированная конструкция из меди и стали

Производительность: Подбирается под конкретную задачу (по согласованию)

Комплектация:

Корзина из нержавеющей стали:

Диаметр: 500 мм

Высота: 400 мм

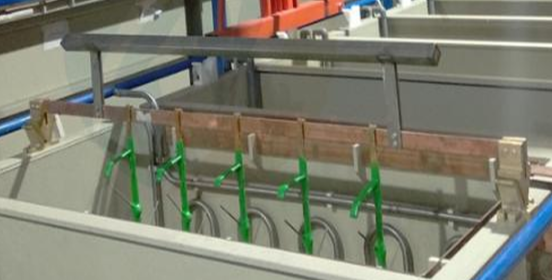

8. Гальванические шины (комплект из 6 шт.)

Технические характеристики:

Индивидуальное исполнение: Изготавливаются по параметрам гальванических ванн

Материалы:

Несущая конструкция: Нержавеющая сталь 60×60 мм

Токопроводящие элементы:

Медная шина 100×10 мм (электролитическая медь)

Латунные токораспределительные шины

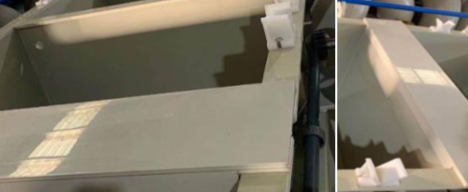

10.     Защитная противотечная пластина (модель N+1)

Технические характеристики:

Индивидуальное исполнение: Изготавливается по размерам гальванических ванн

Материал: Полипропиленовая плита толщиной 10 мм
