Функциональные возможности преобразователя M8197A
- частота дискретизации до 65 GSa/s
-
высокая плотность каналов: 1, 2 или 4 канала на модуль, синхронизация до 16 каналов на 4 модулях с помощью модуля многоканальной синхронизации M8197A
-
встроенная калибровка частотной и фазовой характеристик
-
встроенный DSP обеспечивает генерацию формы волны и помех в реальном времени (в сочетании с программным обеспечением генератора оптической модуляции 81195A).
Характеристики
- Аналоговая полоса пропускания 25 ГГц, 2 GSa памяти на модуль AXIe с возможностью расширения до 16 GSa
-
Расширенная память 16 GSa способна генерировать PRBS7, PRBS10, PRBS11, PRBS15 вплоть до PRBS31; длинный шаблон PRBS потребует значительного времени для расчета и загрузки в память форм сигнала AWG
-
выходная амплитуда до 1 Vpp(se) или 2 Vpp(diff)
-
сигналы до 32 Гбод и выше
Предварительные конфигурации, состоящие из
генератора сигналов произвольной формы (AWG) M8195A
шасси AXIe и встроенный контроллер или возможность подключения внешнего ПК
многофункциональность с системным программным обеспечением M8070A для решений по тестированию BER серии M8000
Ключевые приложения
Поскольку устройства и интерфейсы становятся все быстрее и сложнее, AWG M8195A обеспечивает универсальность для создания сигналов, необходимых для цифровых приложений, оптической и электрической связи, передовых исследований, широкополосных радаров и спутниковой связи.
Когерентная оптика - один модуль M8195A может генерировать два независимых I/Q baseband сигнала (двойная поляризация = 4 канала) со скоростью до 32 Гбод и выше.
Многоуровневые / многоканальные цифровые сигналы - генерирование сигналов NRZ, PAM4, PAM8, DMT и т.д. на скорости до 32 Гбод. Также поддерживает такие протоколы, как HDMI™, C-PHY™ и D-PHY™. Встраивание/выстраивание каналов, добавление джиттера, ISI, шума и других искажений.
Исследования в области физики, химии и электроники - генерируйте любые математически определенные произвольные формы сигналов, ультракороткие, но точные импульсы и чрезвычайно широкополосные чирпированные сигналы.
Широкополосные РЧ/мкВт - генерирование чрезвычайно широкополосных РЧ-сигналов с мгновенной полосой пропускания от постоянного тока до 25 ГГц для аэрокосмических / оборонных / коммуникационных приложений
Источник случайных помех (RI) для применения, требуется M8070A

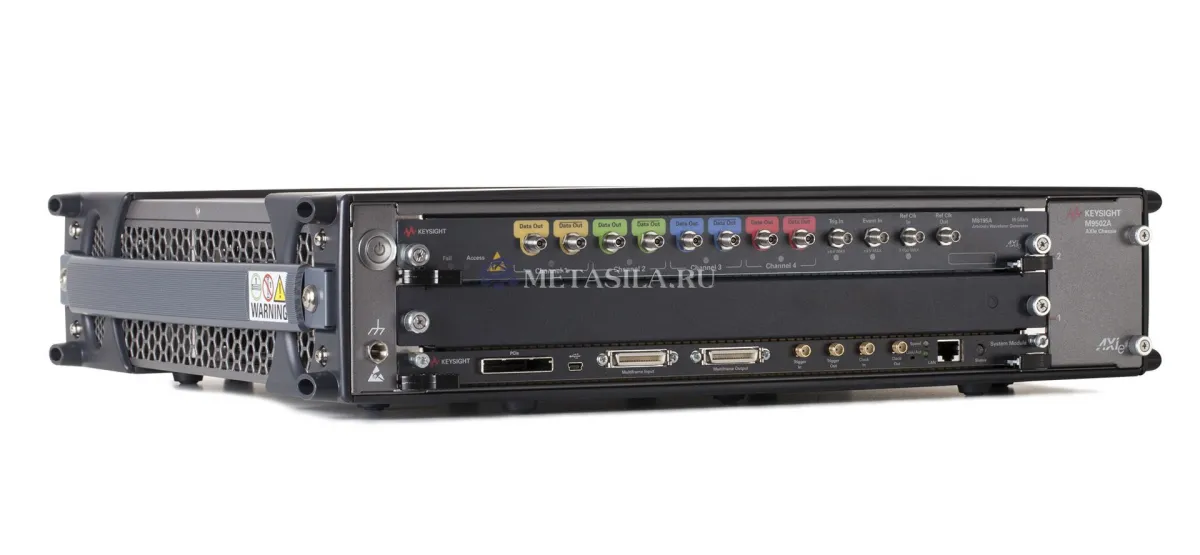

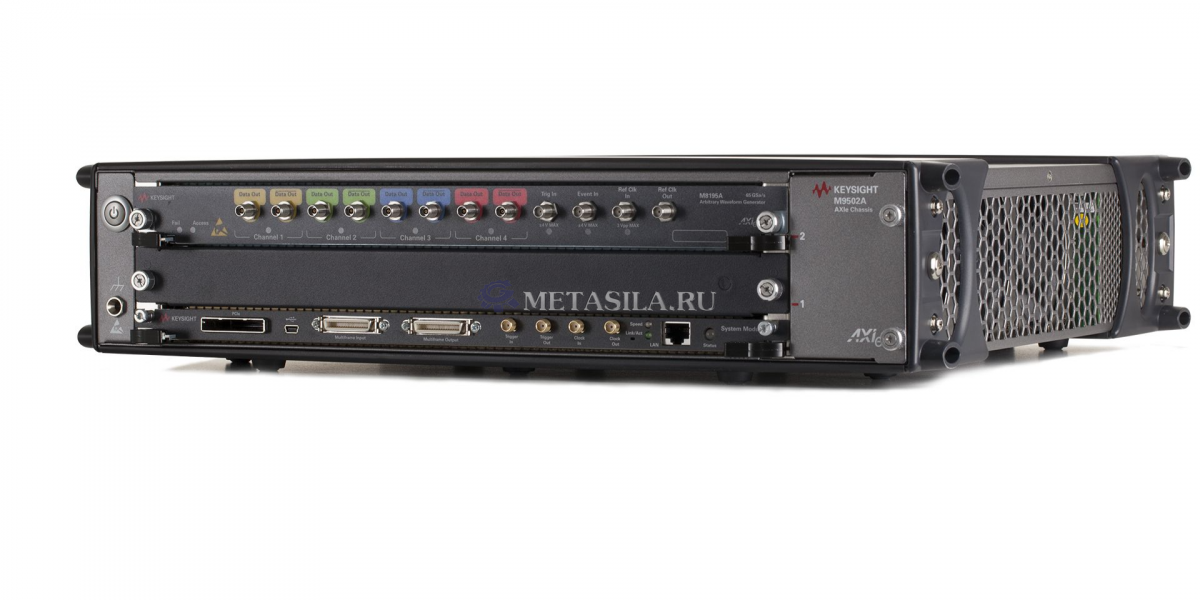

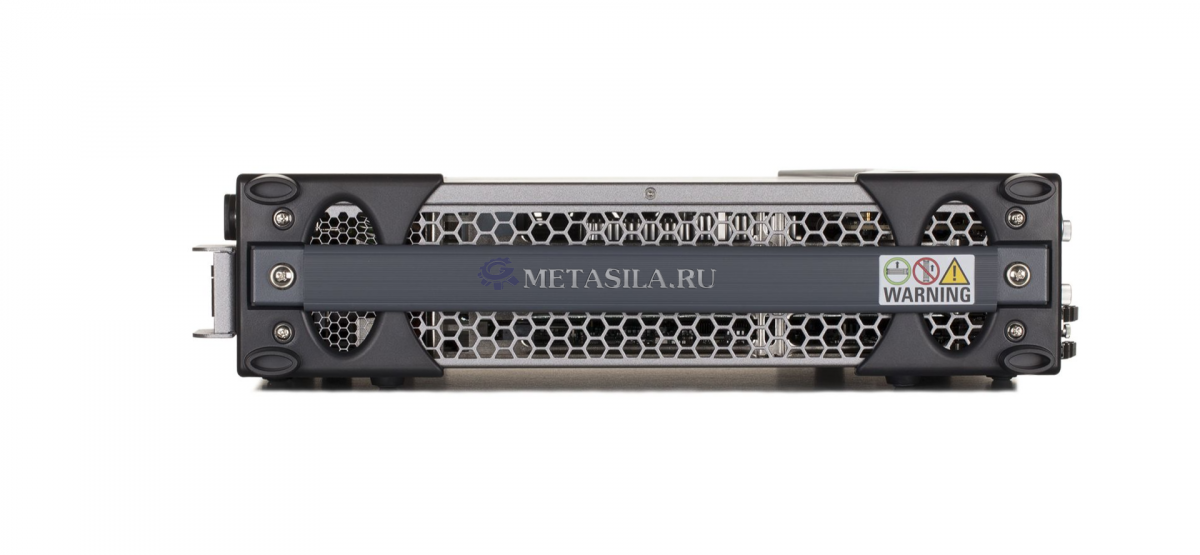

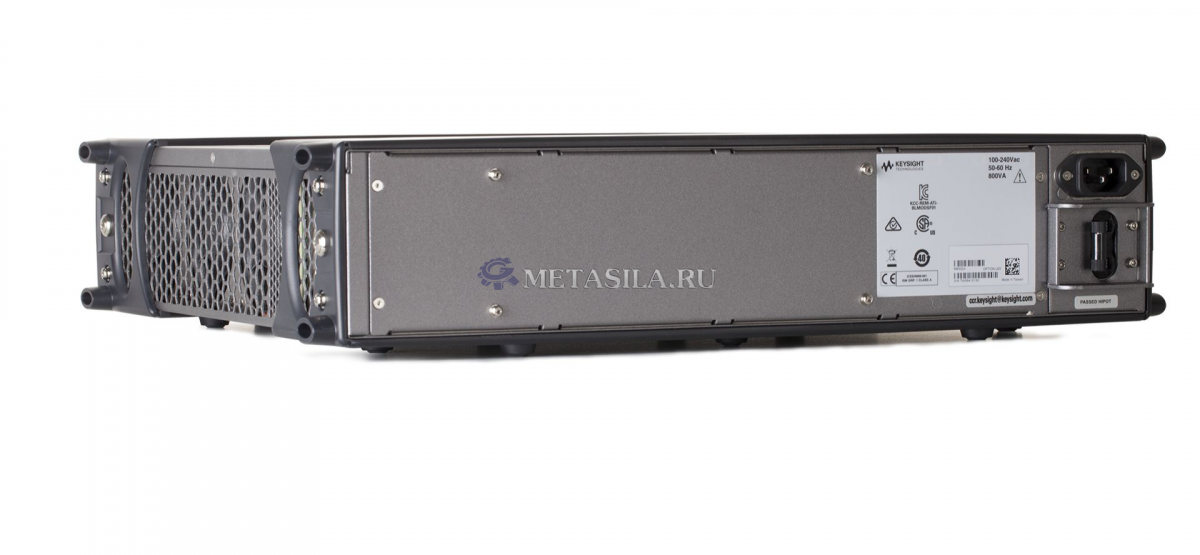

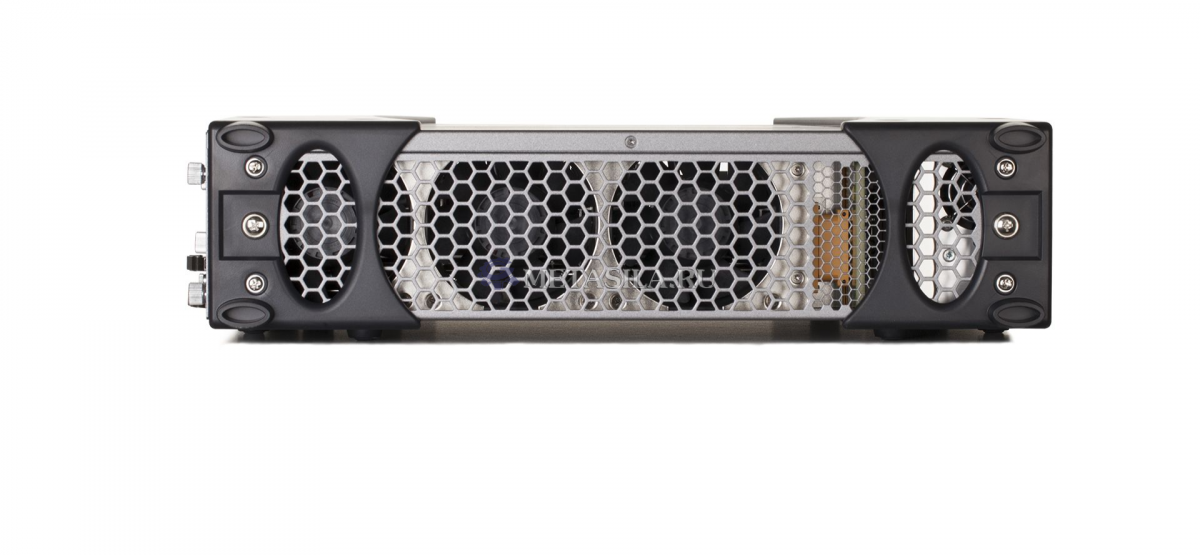

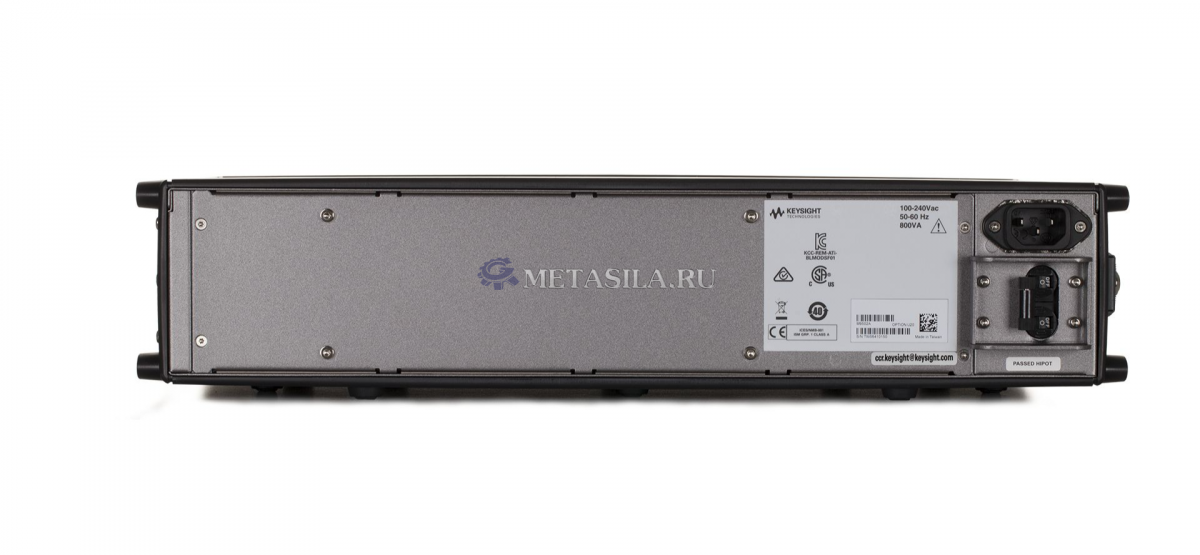

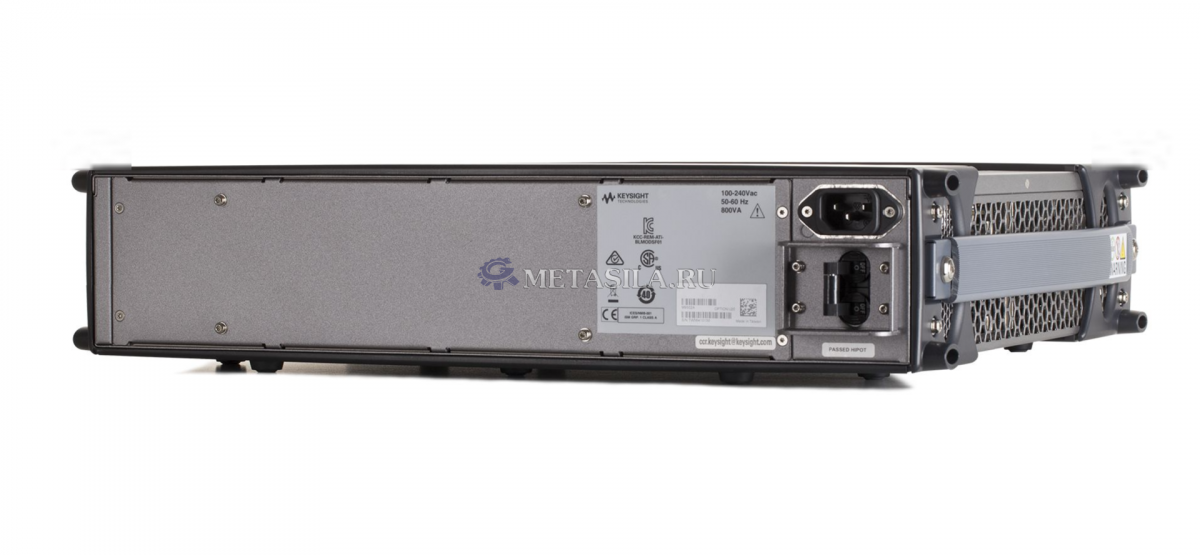

Генератор сигналов произвольной формы (AWG) Keysight M8195A обеспечивает до 65 GSa/s, полосу пропускания 25 ГГц, вертикальное разрешение 8 бит и до 4 каналов в 1-слотовом модуле AXIe одновременно.
Поскольку устройства и интерфейсы становятся все быстрее и сложнее, AWG M8195A позволяет создавать сигналы, необходимые для цифровых приложений, передовых исследований, широкополосных радаров, спутников и оптической связи.
Усовершенствованная трехуровневая секвенция позволяет создавать еще более длинные сценарии сигналов. Имеется внешнее динамическое управление для случая, когда модуль M8197A синхронизирует несколько модулей M8195A.
В сочетании с многоканальным модулем синхронизации M8195A AWG имеет вход триггера с точностью задержки ±20 пс.
В сочетании с программными опциями 151 и 153 N5990A модуль M8195A обеспечивает решение для тестирования HDMI и MHL.
AWG M8195A также может управляться программным обеспечением системы тестирования M8070A с программным модулем M8085A для создания тестовых сигналов MIPI C-PHY™ и D-PHY™, соответствующих стандартам.
M8195A AWG в сочетании с программным обеспечением генератора оптической модуляции 81195A представляет инновационный подход в режиме реального времени, который ускоряет тестирование в 100 раз.
Он позволяет генерировать сигналы и помехи в режиме реального времени. FIR-фильтры и другие функции DSP используются для формирования импульсов и изменения условий оптического напряжения, таких как поляризационная модовая дисперсия (PMD) и фазовый шум.
Пройдите те испытания, которые еще никогда не удавалось провести, благодаря режиму реального времени, секвенированию и глубокой памяти. Исследуйте свои возможности.
Дополнительная информация:
M8195A также доступен в системной связке M8195S, которая динамически конфигурируется в зависимости от требуемого количества каналов. В дополнение к самому модулю автоматически добавляется шасси AXIe, встроенный контроллер или возможность подключения внешнего ПК, и система поставляется предварительно сконфигурированной.
M8195A — это высокоскоростной генератор сигналов произвольной формы с частотой дискретизации до 65 GSa/s и полосой пропускания 25 ГГц с поддержкой до 4 каналов на модуль.
Техническая спецификация
