Технические характеристики: (10 МГц - 6 ГГц, полоса пропускания 40 МГц)
Состояние: новый (не использовался)

Получите лучшие цены продажи в России для: 783774-01 Тип: UBX-40 USRP Дочерняя плата

Обзор продукта
Дочерняя плата UBX представляет собой полнодуплексный широкополосный трансивер
который охватывает частоты от 10 МГц до 6 ГГц с мгновенной полосой пропускания до
160 МГц1 мгновенной полосы пропускания. Когерентная и фазовая
выровненная2 работа нескольких дочерних плат UBX
позволяет пользователям изучить возможности MIMO и пеленгации.
приложения. Дочерняя плата UBX работает взаимозаменяемо
с другими дочерними платами USRP и поддерживается программным обеспечением
программный API USRP Hardware Driver™ (UHD) для беспрепятственной
интеграции в существующие приложения.

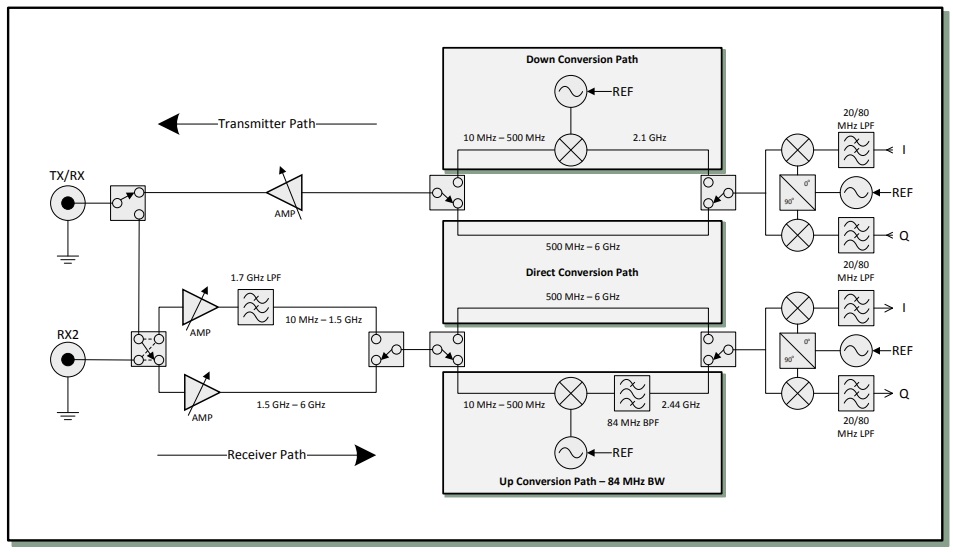

Гибкая архитектура приемопередатчика включает в себя несколько
реконфигурируемых трактов радиочастотного сигнала для оптимизации производительности
в широком диапазоне частот. Каскад понижающего преобразования в
в тракте передатчика и повышающий каскад преобразования в тракте приемника
расширяет диапазон настройки основного каскада прямого преобразования.
чтобы охватить сигналы с центральной частотой от 10 МГц до
500 МГц. Широкий радиочастотный охват дочерней платы UBX является
идеально подходит для приложений, охватывающих все наиболее распространенные диапазоны частот.
таких как ВЧ, ОВЧ, сотовая связь, радары и Wi-Fi.
Внешние интерфейсы модулятора (дочерние платы) используются для аналоговых операций, таких как преобразование частоты вверх/вниз.
Термины и определения
Циклическое питание:
Процесс полного снятия питания с устройства и его компонентов и обеспечения адекватной разрядка. Этот процесс включает полное выключение ПК и/или корпуса, содержащего устройство; перезагрузки недостаточно для завершения этого процесса.
Энергозависимая память:
Требует питания для поддержания сохраненной информации. При отключении питания от этой памяти ее содержимое теряется.
Этот тип памяти обычно содержит данные, специфичные для конкретного приложения, например, осциллограммы захвата.
Энергонезависимая память:
Питание не требуется для поддержания хранимой информации. Устройство сохраняет свое содержимое при отключении питания.
Этот тип памяти обычно содержит информацию, необходимую для загрузки, конфигурирования или калибровки устройства, или может содержать
включать состояния включения устройства.
Доступность для пользователя:
Компонент доступен для чтения и/или записи таким образом, что пользователь может сохранять произвольную информацию в компонент с хоста с помощью публично распространяемого инструмента N1, такого как API драйвера, API конфигурации системы или MAX.
Доступный для системы:
Компонент доступен для чтения и/или записи с хоста без необходимости физического изменения продукта.
Очистка:
Согласно специальной публикации NIST 800-88 пересмотр /, "очистка" - это логическая техника для обеззараживания данных во всех местах хранения, доступных пользователю.
Доступные места хранения данных для защиты от простых неинвазивных методов восстановления данных с использованием того же интерфейс, доступный пользователю; обычно применяется через стандартные команды чтения и записи на устройство хранения данных устройству.
Дезинфекция:
Согласно специальной публикации NIST 800-88 пересмотр /, "санация" - это процесс, делающий доступ к "Целевым данным" на Для данного уровня усилий доступ к "целевым данным" на носителе становится невозможным. В данном документе под очисткой понимается степень санирования.

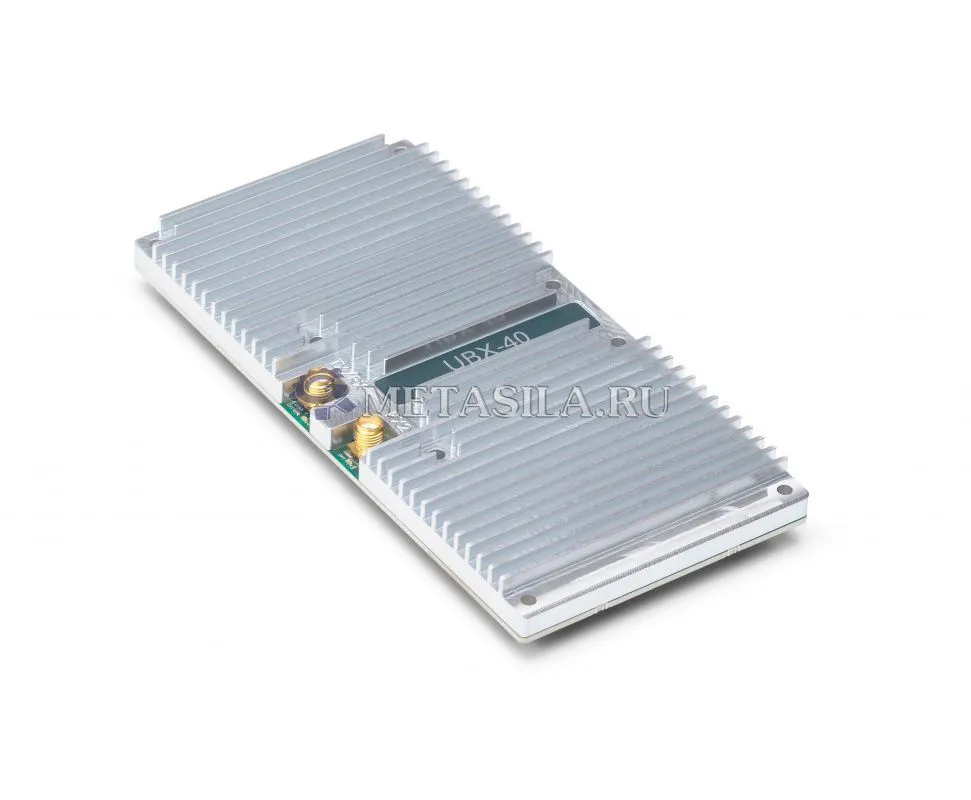

Продукт: P/N: 783774-01 Тип: UBX-40 USRP Дочерняя плата

Функции

Функции

• Широкий диапазон частот: 10 МГц – 6 ГГц
• Широкая полоса пропускания: 40 МГц
• Совместимость с USRP: серии X и серии N
• радиочастотное экранирование
• Полный дуплекс с независимыми частотами TX и RX
• Синхронизация синтезатора для приложений, требующих когерентной или синхронизированной по фазе работы, поддерживается на материнских платах серии USRP X

Дополнительные ресурсы

Функции

• от 10 МГц до 6 ГГц
• Полоса пропускания 40 МГц
• Радиочастотное экранирование
• Возможность фазового выравнивания на материнских платах серии X

Комплектация

• Дочерняя плата UBX 40
• Винты

Рекомендуется для использования с

• УСРП N200
• USRP N210
• USRP X300
• USRP X310
• Источник питания USRP серии X

ПРИМЕЧАНИЕ.  При совместном использовании дочерней платы UBX и встроенного GPS-дисциплинарного генератора в устройстве USRP2, USRP N200 или USRP N210 требуется блок питания большей мощности на 24 Вт (6 В, 4 А).

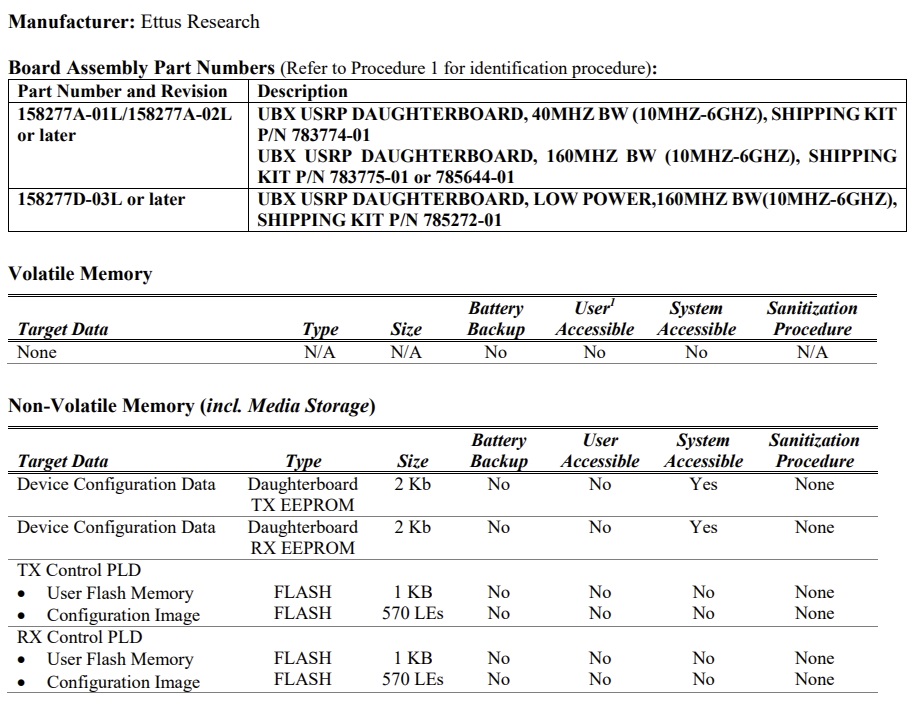

Производитель: Ettus Research Board Номера деталей в сборе (см. процедуру 1 для идентификации):

Номер детали и редакция Описание

158277A-01L/158277A-02L или более поздние UBX USRP DAUGHTERBOARD, 40MHZ BW (10MHZ-6GHZ), SHIPPING KIT P/N 783774-01 UBX USRP DAUGHTERBOARD, 160MHZ BW (10MHZ-6GHZ), SHIPPING KIT P/N 783775-01 или 785644-01

158277D-03L или более поздняя версия UBX USRP DAUGHTERBOARD, малая мощность, 160 МГц BW (10 МГц-6 ГГц), комплект поставки P/N 785272-01

Энергонезависимая память'

Целевые данные Тип данных Размер Резервная батарея Доступ пользователя Доступ системы Доступ процедуры дезинфекции

Энергонезависимая память (вкл. хранилище носителей)

Целевые данные Тип данных Размер Резервное копирование батареи Доступная пользователю процедура дезинфекции, доступная системе

Данные конфигурации устройства Дочерняя плата TX EEPROM 2 Кб

Данные конфигурации устройства Дочерняя плата RX EEPROM 2 Кб

TX Control PLD - User Flash Memory - Configuration Image FLASH FLASH 1 KB 570 LEs

RX Control PLD - User Flash Memory - Configuration Image FLASH FLASH 1 KB 570 LEs
