Область применения

Это полностью автоматическая упаковочная машина, специально разработанная для автоматизированной упаковки.

Она может быть подключена к картонажной машине для осуществления полностью автоматических упаковочных операций без участия оператора.

Производительность устройства стабильно достигает 1-5 упаковок в минуту. Оно оснащено функциями обнаружения нехватки упаковок, подачи продуктов, защиты от перегрузки при штабелировании, определения положения упаковки и т.д., что позволяет полностью контролировать весь производственный процесс. Процесс состоит из формирования упаковки, наполнение, герметизация и обнаружение контейнеров, которые подходят для крупномасштабного производства в фармацевтической и химической промышленности.

Технические параметры

Максимальная скорость производства 240 упаковок в час

Реальная скорость производства ≤ 6 упаковок в минуту

Технические характеристики коробок

Длина 250-600 мм

Ширина 200-450 мм

Высота 200-400 мм

Подходящие картонные коробки, бутылки, пакеты и т.д.

Источник питания трехфазный, 380 В переменного тока/50 Гц, 4 кВт

Давление воздуха в источнике: 0,6 МПа, < 1 м3/ч

Размер станка 1750 *1000 * 2500 мм

Вес станка 880 кг

Основной материал - алюминиевый сплав, углеродистая сталь, нержавеющая сталь

Особенности

Вся машина оснащена системой автоматического формирования, наполнения и герметизации коробок, которая отличается небольшими размерами и высокой степенью автоматизации.

Рама из сплава всей машины оснащена экраном из оргстекла, станция может быть открыта для удобства обслуживания и очистки, что полностью соответствует требованиям GMP.

Французская система управления PLC высокого класса SCHNEIDER с 3 серводвигателями.

Двойные сервомеханические рычаги с импортной направляющей.

Каждая станция точно установлена на своем месте, и все они оснащены фотоэлектрическим детектором, сигнализацией о неисправностях и защитой материала.

Проверка положения материала, проверка доставки и проверка герметизирующей ленты для обеспечения соответствия готовой продукции требованиям.

Самоблокирующиеся ключи, коромысла и маховики используются для замены и регулировки технических характеристик на высокой скорости.

Механизм автоматической подачи опорной пластины

Основная конфигурация:

Выключатель SCHNEIDER

ПРОЦЕССОР SCHNEIDER

Модуль SCHNEIDER

Промежуточное реле SCHNEIDER

Релейная база SCHNEIDER

Контактор переменного тока SCHNEIDER

Контактор SCHNEIDER

Реле тепловой перегрузки SCHNEIDER

Преобразователь переменного тока PANASONIC

Основание кнопки SCHNEIDER

Клавиша-регулятор SCHNEIDER

Основание кнопки SCHNEIDER

Основные преимущества

Высококачественные направляющие и цепи для резервуаров обеспечивают стабильность и долговечность двухкоординатного робота.

Механический рычаг с захватом сконструирован в соответствии с классификацией материалов.

Система всасывания большой площади (поддон для всасывания губок)

Улучшение всасывания: Встроенный вакуумный накопитель обладает высокой мощностью всасывания, что подходит для пористых и скрученных заготовок.

Высокая энергоэффективность: Значительно снижаются эксплуатационные расходы за счет оптимизации воздушного потока и повышения энергоэффективности

В электроприборах используются высококачественные ПЛК SCHNEIDER, серводвигатель и преобразователь частоты.

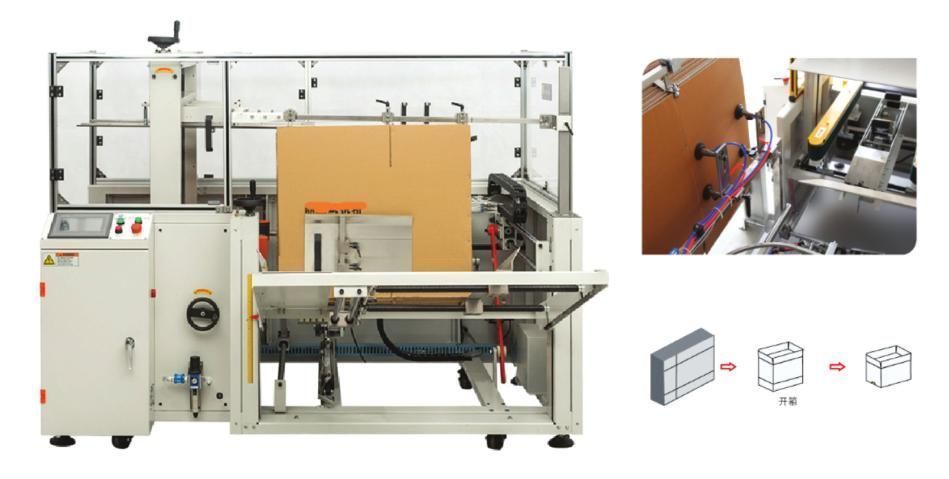

Машина для вскрытия упаковок

Она может автоматически выполнять распаковку упаковок, складывание и сгибание дна, наклеивание ленты на дно коробки, вывод.

Весь процесс формирования упаковки стабилен и обеспечивает надежные меры позиционирования и защиты. Картонные коробки не будут повреждены. Скорость открывания коробки может достигать 3-10 оборотов в минуту.

Он также может отображать количество выходных данных, скорость работы и сигналы тревоги. Кроме того, он оснащен функцией автоматического отключения в случае тревоги, ошибки или аварийной остановки.

Для удобной и точной настройки параметров коробки можно использовать ручное колесо.

Технические параметры

Размеры машины (Д*Ш*В) 2000*1900*1450 мм

Соответствующие технические характеристики картонной упаковки

Длина 300-650 мм

Ширина 250-550 мм

Высота 200-500 мм

Количество упаковок 100 упаковок в час (для гофрокартона)

Можно использовать клейкую ленту OPP; крафт-бумагу шириной 38 мм или 50 мм

Источник питания однофазный, 220 В

Давление воздуха 0,5 МПа (50 кг/см2), расход воздуха: 300 л/мин

Вес машины около 600 кг

Основные компоненты:

Выключатель питания HELLY

Кнопка аварийного отключения SCHNEIDER

Процессор OMRON

Контактор переменного тока КИТАЙ

Защитный фильтр КИТАЙ

Преобразователь переменного тока в постоянный SCHNEIDER

Электромагнитный клапан AIRTAC

Цилиндр SHAKO

Автоматическая машина для запечатывания корпусов

Данная машина может автоматически загибать верхние створки картонных коробок и заклеивать их клейкой лентой.

Весь процесс герметизации стабилен с соблюдением достаточных мер позиционирования и защиты и не приводит к повреждению коробок при скорости герметизации не ниже 18 коробок в минуту.

Использует независимый электрический шкаф управления и операционную платформу, простую и безопасную в эксплуатации.

С помощью маховика можно легко и точно регулировать параметры корпуса.

Полностью управляемый режим, автоматическая сигнализация при открытии дверцы.

Оптимизированный внутренний резервуар, удобная конструкция с защитной крышкой для лезвий, устройством отключения ленты и искусственным шумоподавлением.

Двухмоторная установка мощностью 200 Вт обеспечивает высокую мощность для обеспечения плавной транспортировки и герметизации.

Технические характеристики

Размеры машины (Д * Ш * В)) 2840*1010*(1600~1700) мм

Соответствующие характеристики картонной коробки

Длина 200-500 мм

Ширина 200-400 мм

Высота 130-400 мм

Источник питания - 220 В, 50 Гц, 420 Вт

Подача воздуха - 50 кг/см2, 2/3 л

Вес машины около 250 кг (с 4 роликами)

Основные компоненты:

Цилиндр AIRTAC

Электромагнитный клапан MINDMAN

Автоматический выключатель TIANGAO

Регулировка размера коробки с помощью качающегося стержня, что позволяет быстро и просто менять спецификацию коробки.

В стоимость включены пуско-наладочные работы
