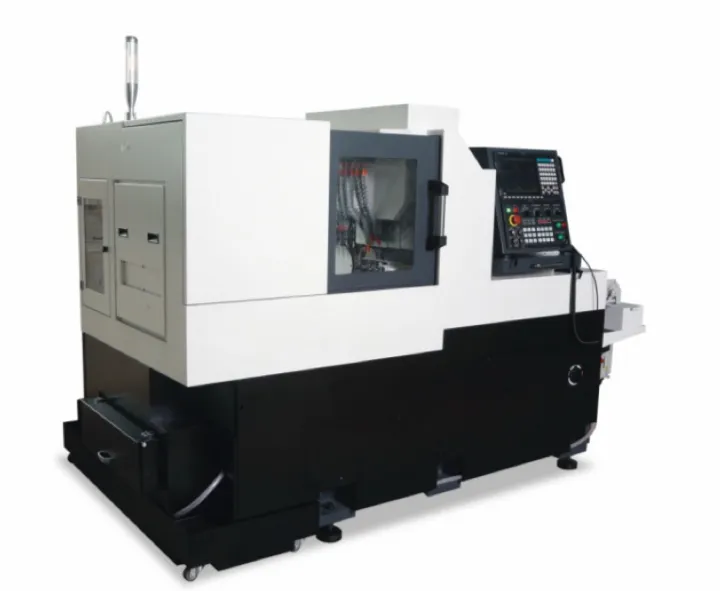

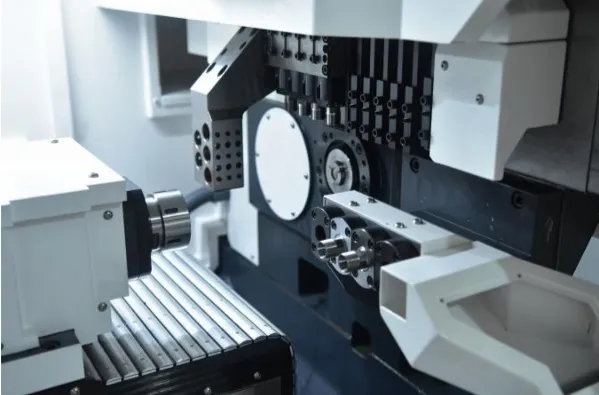

Токарный станок швейцарского типа, для производства осей по чертежу, модель T3-U
Токарный станок швейцарского типа, для производства осей по чертежу, модель T3-U
Комплектация:
1. Токарный станок с ЧПУ швейцарского типа
2. Конвейер для удаления стружки
3. Прутковая подача с масляной плёнкой
Описание:
1. Главный шпиндель и зажимное устройство
2. Второй шпиндель и зажимное устройство
3. Синхронная переходная втулка
4. Направляющая втулка и защитное устройство
5. Система автоматической смазки
6. Система подачи охлаждающей жидкости
7. Воздухоочиститель (система фильтрации воздуха)
8. Устройство выброса деталей
9. Устройство транспортировки продукции
10. Рабочее освещение
11. Сигнальная лампа (световой индикатор)
12. Система ЧПУ (SYNTEC 220TB)
13. 10,4-дюймовый цветной ЖК-дисплей
14. Управление по оси C (шпиндель/задняя ось)
15. Функция нарезания резьбы (таппинг)
16. Интерфейс сетевого кабеля
17. Теплообменник

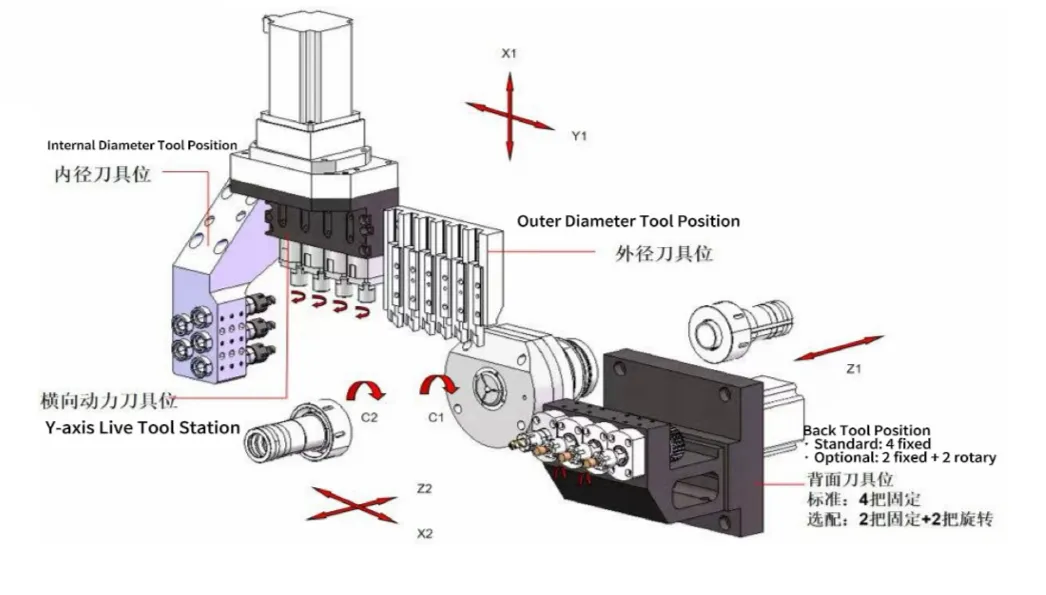

18. 6× держателей инструмента наружного типа
19. Боковой фрезерный блок (4-осевого типа)
20. Передний сверлильный блок (4-осевого типа)
21. Задний стационарный сверлильный блок (5 × ER16)
22. Устройство защиты от утечек

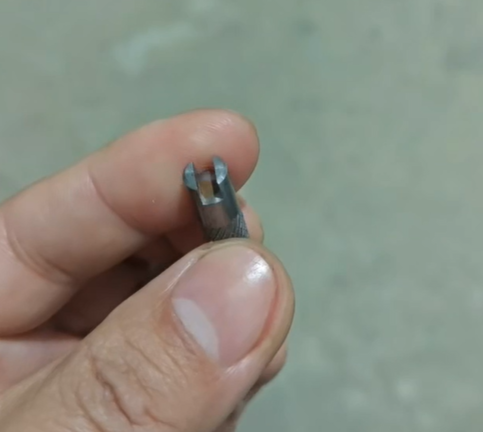

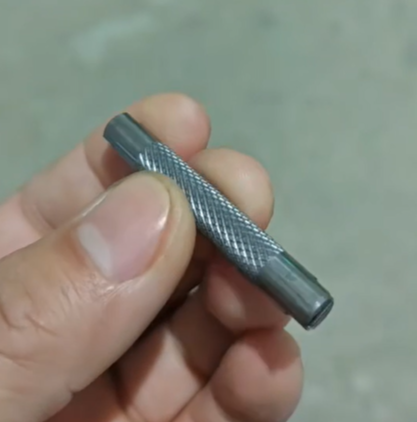

Производительность:
1 деталь – 90 шт/час
2 деталь – 80 шт/час
Основные технические характеристики:
|
Основной шпиндель — стандартная комплектация |
Диаметр сквозного отверстия патрона: φ24 мм |
|
Параметр |
Дополнение |
|
Максимальный диаметр обработки |
φ20 мм |
|
Максимальный ход основного шпинделя |
Стандартный: 230 мм |
|
Без направляющей втулки: до 2,5D |
|
|
Количество токарных резцов |
6 шт. |
|
Размер державки резца |
12 мм |
|
Количество инструментов для торцевой обработки |
5 шт. (передние неподвижные резцы) |
|
Максимальное сверление (неподвижные инструменты) |
φ10 мм (материал: SUS303) |
|
Максимальная нарезка резьбы метчиком (неподвижные инструменты) |
M8 × шаг 1,25 (материал: SUS303) |
|
Поперечные вращающиеся инструменты |
Количество: 4 |
|
Спецификация инструментов |
4 × ER16 |
|
Максимальное сверление (SUS303) |
φ8 мм |
|
Максимальная нарезка резьбы (SUS303) |
M6 × шаг 1,0 |
|
Максимальное фрезерование (SUS303) |
φ10 мм |
|
Максимальный диаметр пильного диска |
φ50 мм |
|
Частота вращения шпинделя (ER16) |
6000 мин⁻¹ |
|
Мощность |
1,0 кВт |
|
Скорость быстрого перемещения |
Z1: 32 м/мин |
|
X1: 24 м/мин |
|
|
Y1: 32 м/мин |
|
|
Максимальная частота вращения главного шпинделя |
8000 мин⁻¹ |
|
Точность позиционирования шпинделя |
Управление по оси C (0,001°) |
|
Мощность шпинделя |
3,9 кВт |
|
Сквозное отверстие шпинделя |
24 мм |
|
Объём системы охлаждения |
180 л |
|
Мощность двигателя системы охлаждения |
0,4 кВт |
|
Габариты (Д × Ш × В) |
2570 × 1520 × 1710 мм |
|
Вес станка |
3600 кг |
|
Конфигурация второго шпинделя (SUB) (опционально: задние вращающиеся инструменты) |
|
|
Максимальный диаметр обработки |
φ20 мм |
|
Максимальная длина выталкиваемой детали |
80 мм |
|
Максимальный выступ зажимаемой детали |
50 мм |
|
Количество инструментов задней обработки |
4 (фиксированных) |
|
Тип крепления инструментов |
ER16 |
|
Максимальное сверление |
Фиксированные: φ10 мм |
|
Вращающиеся: φ8 мм |
|
|
Максимальная нарезка резьбы |
Фиксированные: M8 × шаг 1,25 |
|
Вращающиеся: M5 × шаг 0,8 |
|
|
Скорость быстрого перемещения |
По оси Z2: 32 м/мин |
|
По оси X2: 32 м/мин |
|
|
Максимальная скорость вращения второго шпинделя |
8000 мин⁻¹ |
|
Позиционирование второго шпинделя |
Управление по оси C (точность 0,001°) |
|
Мощность второго шпинделя |
3,9 кВт |
|
Мощность заднего двигателя |
1,0 кВт |
|
Точность позиционирования |
0,005 мм |
|
Точность повторного позиционирования |
0,003 мм |
|
Биение внутреннего отверстия шпинделя |
0,005 мм |
Список основных внешних компонентов
|
№ |
Компонент |
Спецификация |
Производитель |
Примечания |
|
1 |
Система ЧПУ |
SYNTEC 220TB |
TAIWAN SYNTEC |
|
|
2 |
Двигатель главного шпинделя |
3,9 кВт |
SYNTEC |
|
|
3 |
Двигатель второго шпинделя |
3,9 кВт |
SYNTEC |
|
|
4 |
Двигатель бокового фрезерного узла |
1,0 кВт |
SYNTEC |
|
|
5 |
Шпиндельный узел |
Высокоскоростные подшипники радиально-упорные, класс точности P4 |
||
|
6 |
Шарико-винтовая передача (ШВП) |
HIWIN |
Шлифованная прецизионная, класс точности C3 |
|
|
7 |
Подшипники ШВП |
Специализированные для шарико-винтовых передач |
||
|
8 |
Подшипники силовой головки |
Радиально-упорные подшипники P4градусные |
|
9 |
Линейные направляющие |
HIWIN |
Прецизионный класс P |
|
10 |
Синхронизированная направляющая втулка |
||
|
11 |
Пневматическая система |
Airtac |
|
|
12 |
Система смазки |
Baoteng/Fuheng |
|
|
13 |
Система охлаждения |
Luorui |
|
|
14 |
Релейный модуль |
Shansen |
Интегрированная интеллектуальная электрическая панель |
|
15 |
Автоматический выключатель |
Schneider |
|
|
16 |
Выключатель защиты питания |
Schneider |
|
|
17 |
Синхронизационный ремень |
UNITTA (Япония) |
В стоимость включены пуско-наладочные работы.
