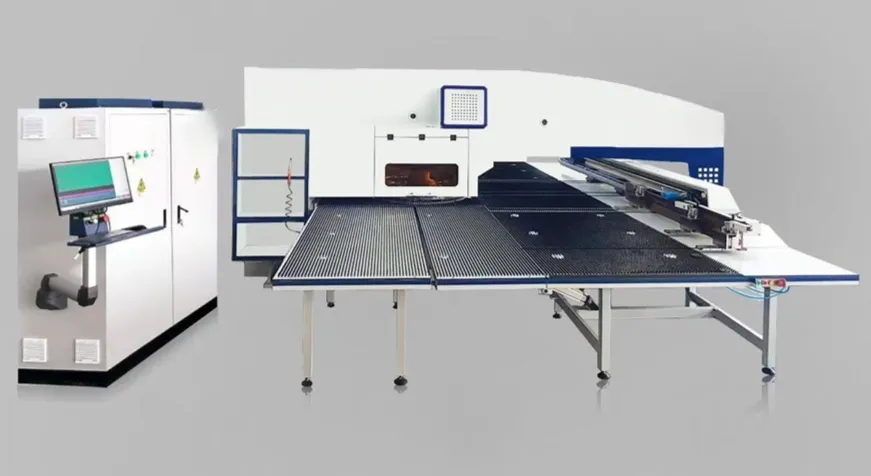

Токарный координатно- пробивной пресс с ЧПУ DS-300 (полностью электрический сервопривод)
Токарный координатно- пробивной пресс с ЧПУ DS-300 (полностью электрический сервопривод)
Основные технические характеристики пресса:
1 Номинальное усилие -300 (30) кН (тонн)
2 Конструкция станины -Закрытая О-образная - Полная жесткость конструкции
3 Макс. размер обрабатываемого листа (X) -5000 мм. Включая перемещение по X-оси
4 Макс. толщина листа (Y) - □ 1250 □ 1500 мм
5 Макс. диаметр отверстия - Φ88.9 мм (Возможна кастомизация до Φ114.3)
6 Частота штамповки -1800 уд/мин
7 Макс. частота (шаг 1 мм, ход 6 мм) - 800 уд/мин
8 Макс. частота (шаг 25.4 мм, ход 6 мм) – 400 уд/мин
9 Управляемые оси - 5 (X, Y, R, T, C) шт
10 Тип штампа - Длинноориентированный (стандарт 85 серии) Международный стандарт
11 Распределение позиций револьверной головки (32) - 16A, 11B, 3C, 2D (включая поворотные: 1B, 1C) стандарт. (Возможна нестандартная комплектация)
12 Репозиционирующие цилиндры – 2 шт
13 Макс. скорость перемещения листа - 80 м/мин
14 Конструкция рабочего стола - Композитная (щетка + стальные шарики)
15 Макс. скорость подачи X-ось 80 м/мин
Y-ось 80 м/мин
X+Y синхронно 110 м/мин
16 Скорость вращения револьверной головки - 30 об/мин
17 Точность обработки - ±0.10 мм
18 Макс. Нагрузка – 150 кг
19 Давление воздуха - 0.6 МПа
20 Напряжение питания - 380±5% В
21 Вес станка - 12–13.5 т (Возможен выбор цвета (сине-белый/красный)
22 Детектор мертвых зон зажима - Да
23 Антистолкновительный датчик деформации листа - Да
24 Датчик корректной установки штампа - Да
25 Функция автонарезания резьбы - 4 головки (M3/M4/M5/M6) (опционально, не включена в стоимость)
26 Односторонняя автоматическая загрузка/выгрузка (опционально, не включена в стоимость)
Комплектация оборудования:
1. Система управления
Система ЧПУ - Специализированная промышленная система управления LionPunch Industries - 1 компл.
2. Серводвигатели и приводы
Сервоприводы и двигатели X-ось: 3 кВт, Y-ось: 5 кВт, T-ось: 2 кВт, C-ось: 1.5 кВт
4 компл., Panasonic
Высокая точность позиционирования, стабильность, надежность, повышенная перегрузочная способность.
3. Линейные направляющие
Линейные направляющие X-ось: 35 мм, Y-ось: 35 мм 3 шт. TBI (Тайвань) Высокая точность позиционирования, подходят для высокоскоростного перемещения, выдерживают многонаправленные нагрузки, низкий уровень шума
4. Шарико-винтовые передачи
Шарико-винтовые пары - X-ось: 4040, Y-ось: 4040 - 2 шт. - TBI (Тайвань)
5. Опорные подшипники
Опорные подшипники винтов 6207, 7207 - 8 шт. - NSK (Япония)
Высокая точность, длительный срок службы, повышенная нагрузочная способность
Опорные подшипники поворотного стола – 30220 -4 шт. -NSK (Япония)
6. Цепные передачи
Двойные цепи - 2 компл. - TSUBAKI (Япония)
Высокоточные двухрядные цепи японского производства
7. Муфты и соединительные элементы
Муфты - 2/10 шт.- Shanghai Manon (MANON)
8. Электрооборудвание
Электрораспределительный шкаф - 1 компл. - Schneider
Международный бренд, высокая стабильность работы.
Источник питания - 1 шт. - Mingwei (MW, Тайвань)
Серво-трансформатор - 1 шт. - San Nuo (SANO)
9. Пневматические компоненты
Пневматические компоненты - 1 компл. - AirTAC
Соленоидный клапан - 1 компл. - AirTAC
10. Датчики
Бесконтактный датчик - 1 компл. - RIKO (Тайвань)
✔ Надежность – компоненты от мировых брендов (Schneider, AirTAC, RIKO)
✔ Совместимость – полная интеграция с системой ЧПУ
✔ Безопасность – защита от перегрузок и коротких замыканий

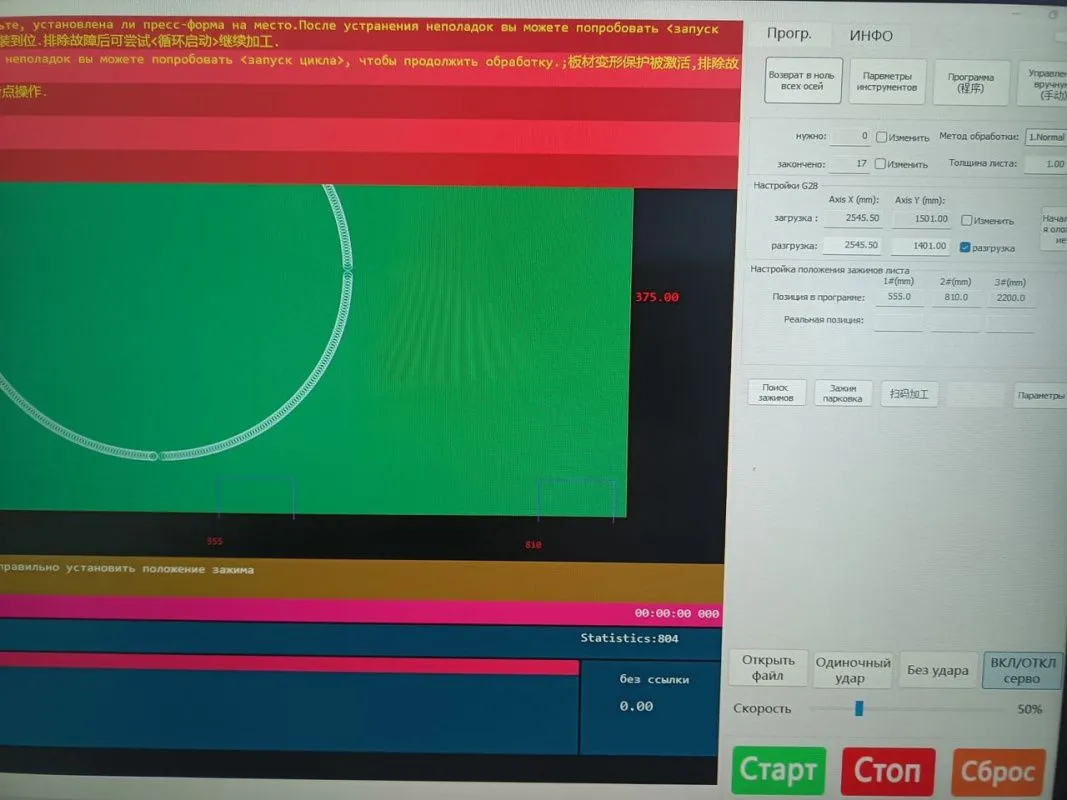

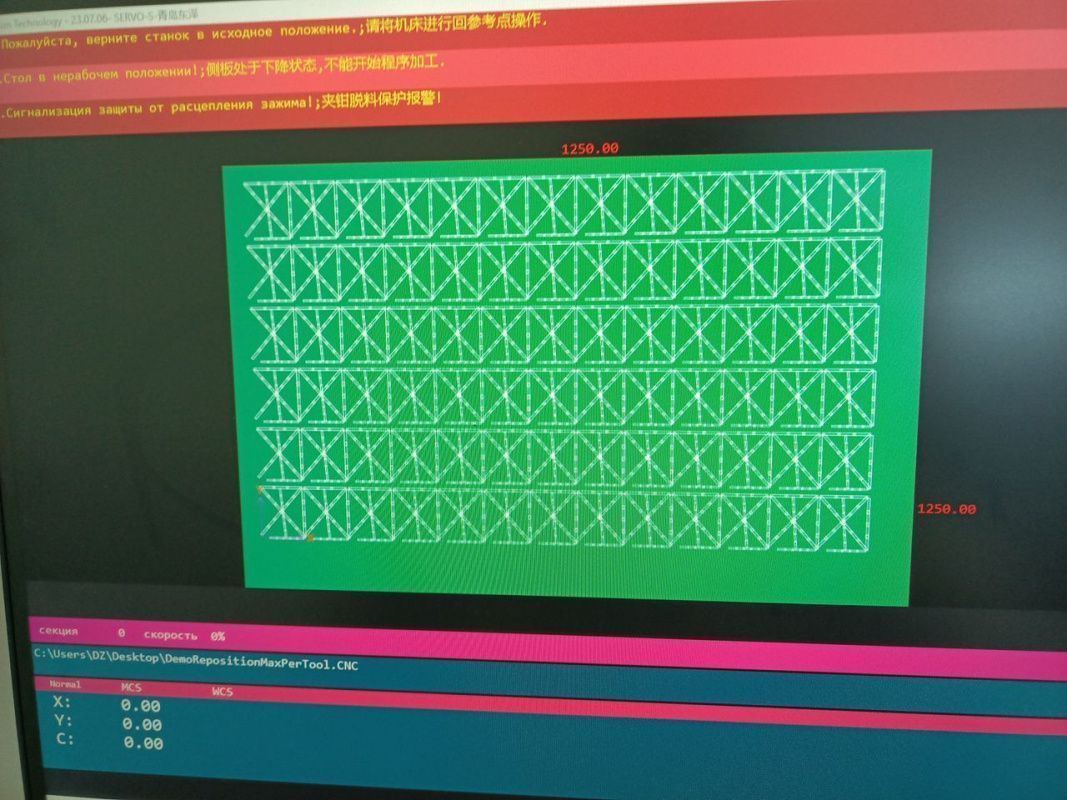

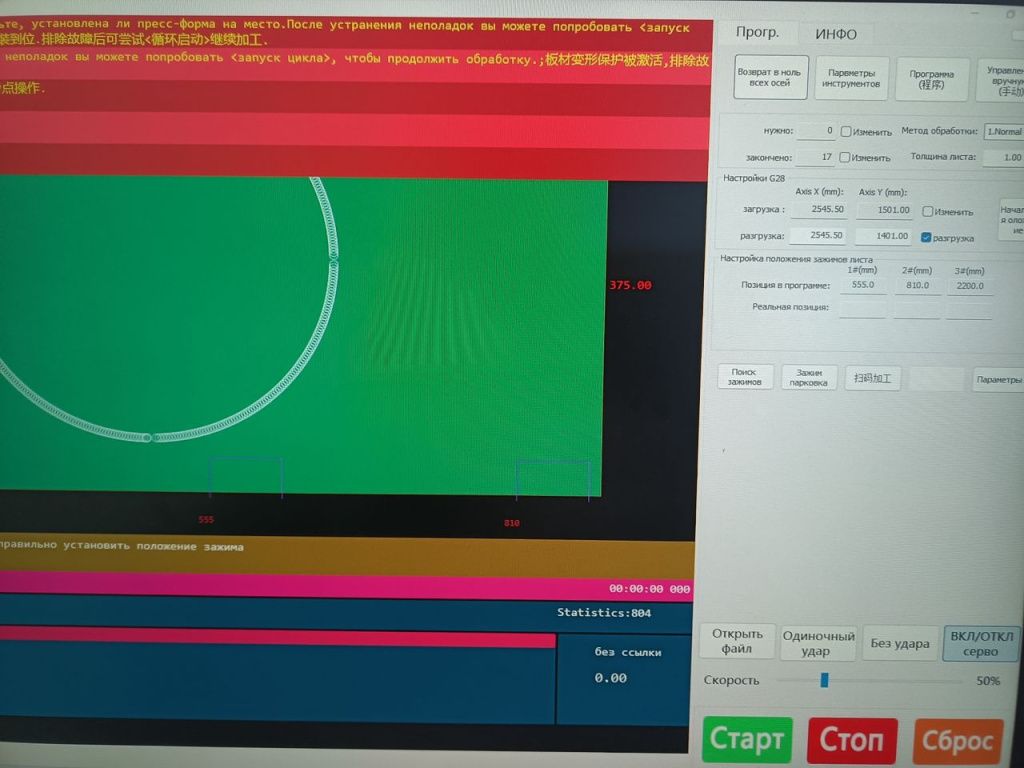

Система числового программного управления (ЧПУ)
Характеристики системы:
1. Графические функции:
o Пошаговая и непрерывная штамповка
o Графическое моделирование процесса
2. Программирование:
o Простое программирование на стандартном G-коде (международный стандарт)
o Возможность программирования непосредственно на станке или удаленно
o Поддержка языков: китайский, английский и др.
3. Интеграция и связь:
o Стандартный интерфейс RS232 для подключения к компьютеру
o Использование высокоскоростной последовательной шины данных (уменьшенное количество проводов)
4. Точность и контроль:
o Нано-точность интерполяции, позиционирования и сервоуправления
o Полузамкнутая обратная связь с импульсным энкодером
o Компенсации: зазоров, шага, инструмента
5. Надежность:
o Цифровые сервоприводы и двигатели
o Функции самодиагностики и сигнализации об ошибках
o Защита от перегрузок и мягкие ограничители
6. Дополнительные функции:
o Резервное копирование параметров и программ
o Быстрый старт системы
o Три режима работы: автоматический, ручной, полуавтоматический
o Защита от столкновений с зажимным устройством
Функции системы
1. Управляемые оси:
o Главная ось: R
o Линейные оси: X, Y
o Ось револьверной головки: T
o Ось поворотного стола: C
2. Компенсации:
o Износа инструмента
o Шага подачи
o Обратного зазора
o Смещения координат
3. Режимы работы:
o Автоматический
o Ручной
o Полуавтоматический
4. Защитные функции:
o Сканирование зоны зажима
o Блокировка при аварии
o Диагностика неисправностей
5. Специальные возможности:
o Быстрое позиционирование
o Фиксация при штамповке
o Параметрическое программирование
Примечание: Система отличается высокой степенью интеграции, простотой обучения и удобством эксплуатации. Адаптация на русский язык
Основные параметры:
Усилие штамповки - 300 кН
Привод головки - Полностью электрический сервопривод
Макс. толщина листа - ≤ 6.35 мм
Количество инструментальных позиций - 32 (16A, 11B, 3C, 2D)
Управляемые оси - 5 (X/Y/R/T/C)
Вес оборудования - 13.5 тонн
Конструкция станины - О-образная
Макс. размер листа - 1500×5000 мм
Количество поворотных станций - 2 (1B, 1C)
Количество репозиционирующих цилиндров - 2
Габаритные размеры (Д×Ш×В) - 5200×5200×2280 мм
