В стоимость включена одна пресс-форма (типоразмер 70)

Область применения

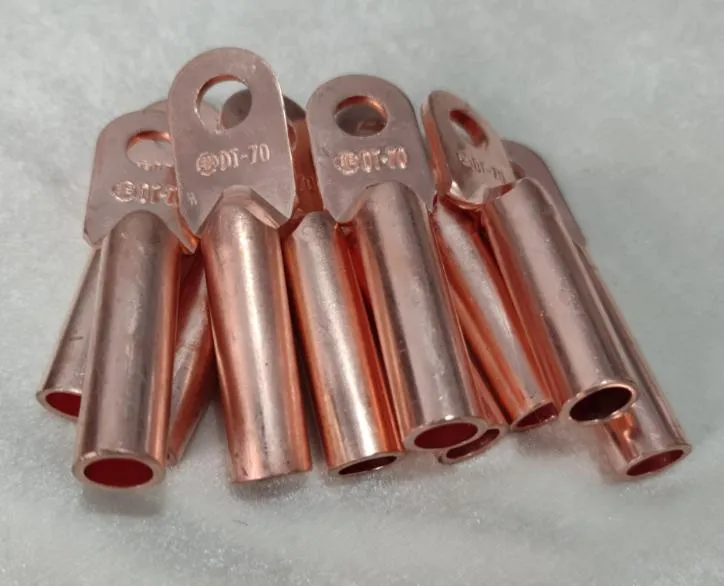

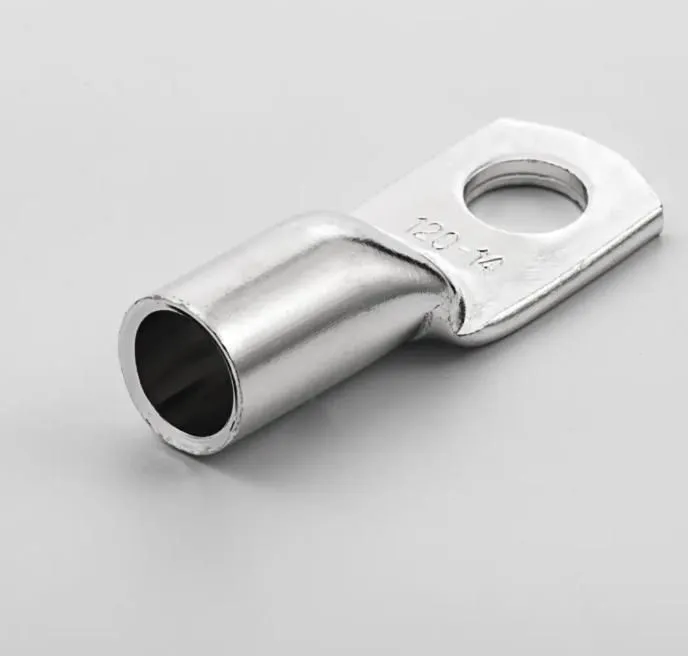

Кабельный наконечник широко используется для соединения концов кабельных проводов. Он обеспечивает более удобное подключение к проводу. Это распространенный материал, используемый в электрооборудовании зданий и других областях.

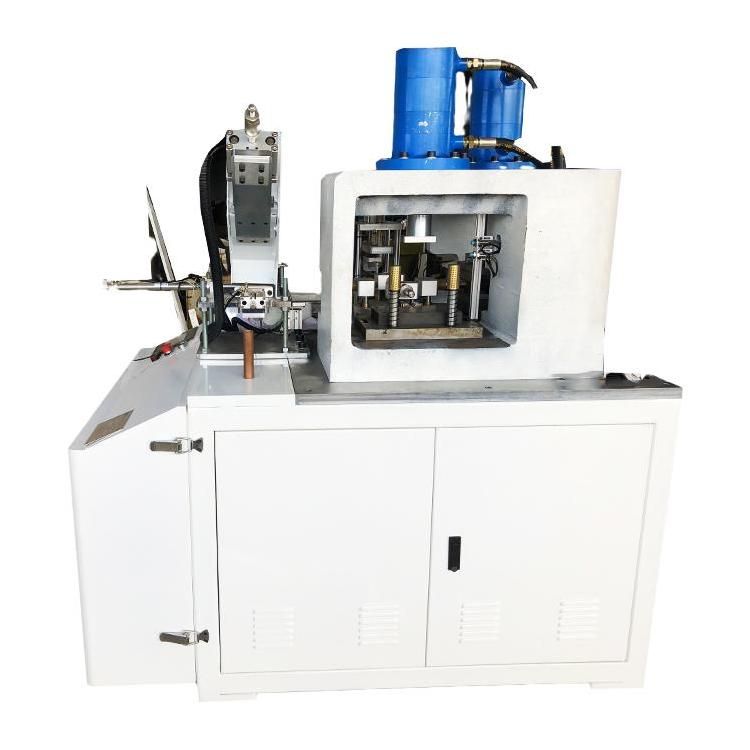

Данный пресс используется для изготовления кабельных наконечников. Процесс включает в себя штамповку медных трубок и пробивку отверстий. Автоматизированное производство осуществляется от медной трубки до готового изделия.

Рабочий процесс

1.      Загрузка
✔

2.      Калибровка (или вальцовка)
✔

3.      Пробивка отверстий, обрезка, маркировка
✔

4.      Выгрузка

Особенности

Сервоприводная система, система управления на базе ПЛК и сенсорный экран управления обеспечивают высокую точность размеров изделия, простоту эксплуатации и технического обслуживания.

Агрегат состоит из масляного цилиндра и сервоповоротного стола.
 Машина обладает такими характеристиками, как стабильная и надежная работа, высокая степень автоматизации, низкая стоимость эксплуатации и т.д.
Машина оснащена системой контроля наличия сырья. Если в подающем устройстве нет трубы, срабатывает сигнализация.

Основные технические параметры

Двигатель масляного насоса 7500 Вт * 2

Усилие масляного цилиндра 30 тс

Рабочая частота цилиндра 10-15 раз/мин

Вес 3000 кг

Габариты (ДШВ) 1500*1500*1700 мм

Процент выхода годной продукции ≥≥ 98%

Электрическая система 380 В / 50 Гц / Трехфазная (может быть изменена)

Подача воздуха: Не менее 0.5 Мпа

Компрессор не включен в стоимость

Ход масляного цилиндра 100 мм

Мощность оборудования 12 кВА

Система управления: ПЛК (Программируемый логический контроллер)

Количество рабочих позиций 4

ПЛК (программируемый логический контроллер) Mitsubishi

Сервомотор Mitsubishi

Электронные компоненты Schneider

Дополнительная стоимость оснастки (пресс-форм):
