Станок для правки двутавровых балок, модель Q160
Станок для правки двутавровых балок, модель Q160
Принцип действия: Два верхних правильных ролика воздействуют на обе стороны полки (фланца), один нижний ролик поддерживает центр полки. За счёт толкающего усилия гидравлического цилиндра выполняется поджатие к центру полки, что позволяет устранить деформацию полки.

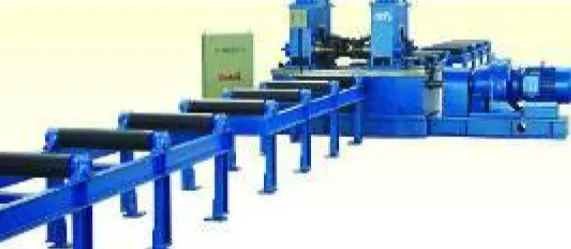

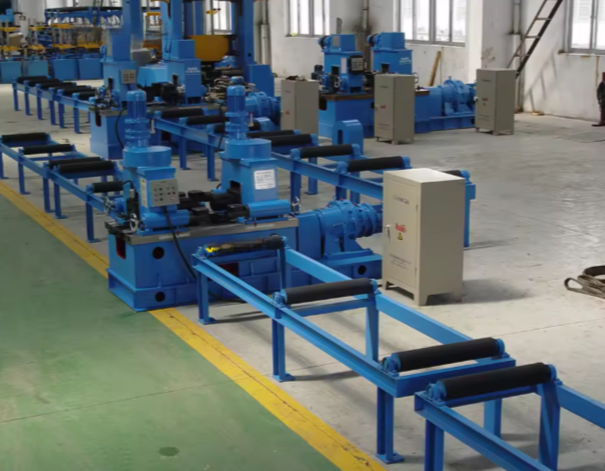

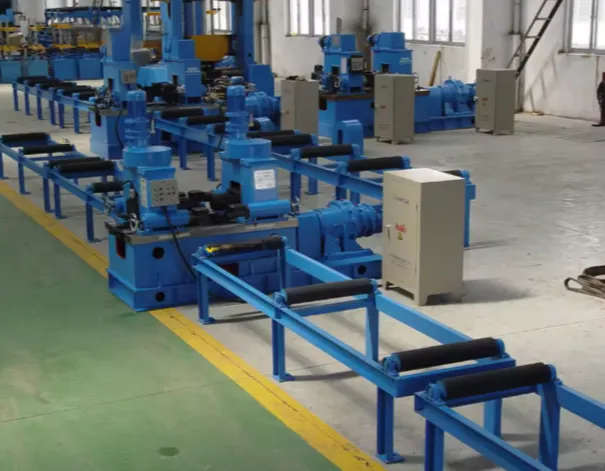

Машина состоит из станины, роликового конвейера и системы электроуправления. Станина включает основание, верхнюю раму, механизм верхних правильных роликов, направляющее устройство стенки, механизм перемещения верхней рамы и главный привод.
Основание и верхняя рама сварены из листовой стали и профилей с последующей обработкой для снятия внутренних напряжений.
Верхний правильный ролик является основным рабочим элементом. Он состоит из верхнего прижимного ролика, вала правки, корпуса подшипника, винта прижима, конической шестерни и мотор-редуктора. Материал верхнего ролика — 35CrMo, износостойкость повышена за счёт термообработки и шлифовки. Контактная часть между нижней частью винта и корпусом подшипника выполнена по сферической схеме, что исключает влияние корпуса подшипника на винт.
Направляющее устройство стенки служит для позиционирования двутавровой балки, обеспечивая её центровку относительно главного приводного ролика. Состоит из направляющего колеса, телескопического вала, болтового фланца и винта.
Механизм перемещения верхней рамы — ручной винтовой механизм. Позволяет регулировать расстояние между частями в зависимости от размера двутавра.
Главный привод осуществляется двигателем с редуктором, вращающим главный приводной ролик. Транспортный ролик подаёт заготовку в правильную машину. Материал верхнего ролика — 40Cr, износостойкость повышена термообработкой и шлифовкой.
Система электроуправления состоит из шкафа управления и пульта, шкаф установлен на верхней раме. Управляет прямым и обратным ходом главного двигателя и двигателя правки.
Технические параметры:
Ширина полки (фланца): 200–800 мм
Толщина полки: 6–40 мм (Q235-A)
Стенка (высота стенки): ≥160 мм
Напряжение питания: 3 фазы, 380 В, 50 Гц.
Скорость правки: 18 м/мин
Мощность двигателя: 22 кВт
Соотношение толщины и ширины полки показано ниже:
|
Толщина полки (фланца) |
≤ 25 мм |
25–30 мм |
30–35 мм |
35–40 мм |
|
Ширина полки (фланца) |
200–350 мм |
350–500 мм |
500–600 мм |
600–800 мм |
Комплектация:
a. Основная машина: основание, верхняя рама, мотор-редуктор, главный приводной ролик, верхний прижимной ролик, направляющее колесо, вспомогательный малый прижимной ролик.
b. Роликовый конвейер: 3,5 м входной и выходной ролики (по 2 шт. каждый)
c. Система электроуправления: электрический шкаф управления, пульт управления, кабель.
В стоимость включены пуско-наладочные работы.
