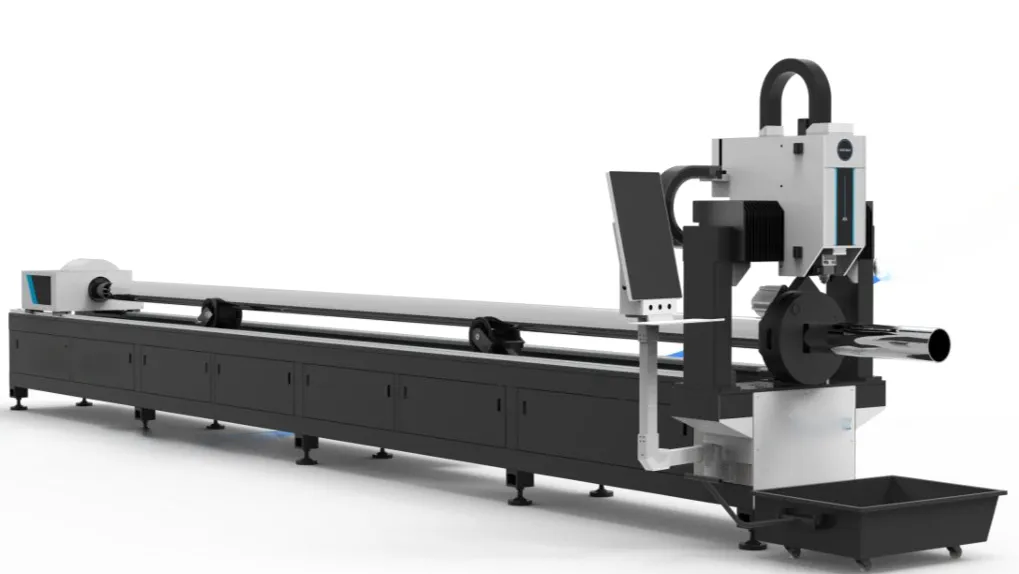

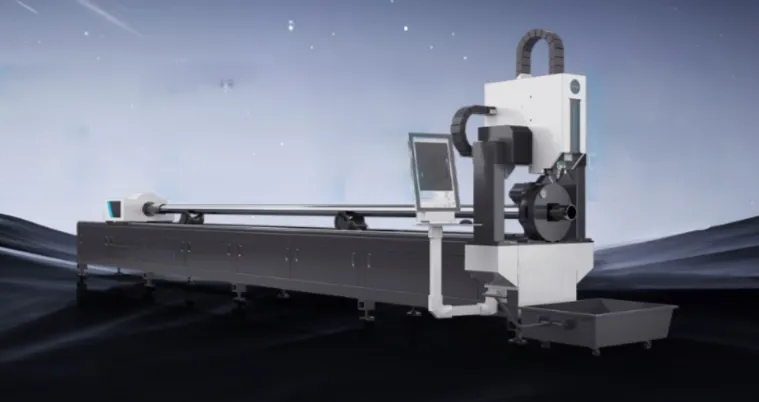

Станок для лазерной резки труб до 6 метров, модель FD-6
Станок для лазерной резки труб до 6 метров, модель FD-6
Комплектация:
1. Волоконный лазерный источник - Лазерный источник Reci мощностью 1,5 кВт
2. Система управления - Raytools X4
3. Лазерная режущая головка - Raytools BT220 с автофокусом
4. Модель привода - Двойной привод
5. Серводвигатель - HCFA
6. Редуктор - Rouist
7. Направляющая - YYC/GM
8. Водяной охладитель (чиллер) - Hanli/GM
9. Пропорциональный клапан - Китай
10. Соленоидный клапан - Китай
11. Система смазки - Автоматическая система смазки
12. Вытяжной вентилятор - Включён в комплект
13. Защитные очки - Включены в комплект
14. Электронные компоненты - Schneider
15. Дистанционный пульт - Включён в комплект
16. Компьютер - Промышленный компьютер и монитор PAD
Толщина реза
|
Материал |
Мощность 1500 Вт |
Вспомогательный газ |
|
Нержавеющая сталь |
≤4 мм |
Азот (N₂) |
|
Углеродистая сталь |
≤8 мм |
Кислород (O₂) |
Примечание:
Указанная толщина является максимальной для резки. Рекомендуемая рабочая толщина обычно на 1 мм меньше.
Основные характеристики:
Станина станка
Тяжёлая сварная станина с термообработкой
Рабочая зона (Д × Ш)
6000 мм / 0–120 мм
Область перемещения по осям
Ось X: 120 мм
Ось Y: 6000 мм
Ось Z: 150 мм
Максимальная скорость перемещения - 100 м/мин
Ускорение -1,0 G
Точность позиционирования- ±0,03 мм/м
Повторяемость позиционирования по осям X/Y - 0,02 мм
Напряжение питания -380 В / 50 Гц / 3 фазы

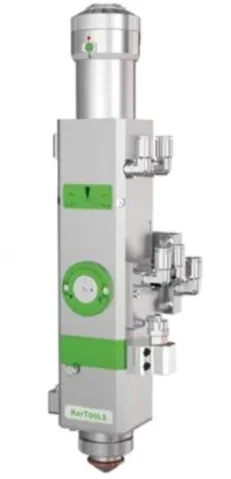

Режущая головка Raytools BT220 с автофокусом
1. Данная лазерная головка обладает значительными преимуществами при резке металла высокой мощности и в крупноформатных приложениях.
2. Внутренняя конструкция лазерной головки является полностью герметичной, что исключает загрязнение оптических элементов пылью.
3. Лазерная головка использует двухточечную центровку, а фокусировка осуществляется с помощью импортного двигателя и драйвера, что значительно повышает эффективность при прожиге (перфорации).

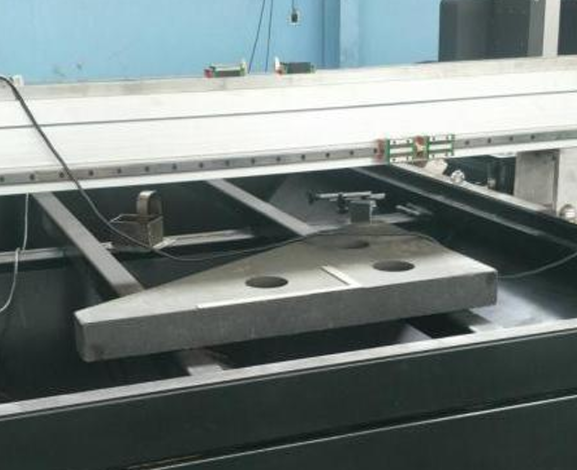

Портальная балка
1. Балка изготовлена из высокопрочной стали или алюминиевого сплава, обладает малым весом и хорошими динамическими характеристиками.
2. После отжига внутренние напряжения полностью устранены.
3. После вторичной обработки вибрационным старением обеспечена высокая общая прочность и стабильность конструкции.

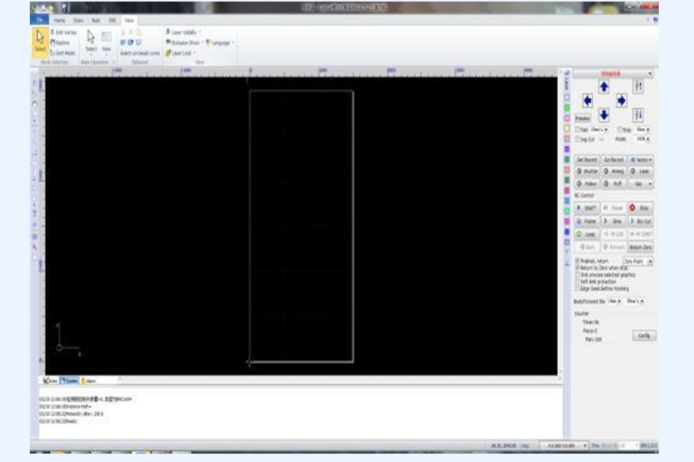

Система управления Raytools X4
Raytools X4 — это экономичная система управления лазерной резкой, подходящая для мощности от 1,5 до 8 кВт. Основанная на протоколе EtherCAT, она интегрирует управление движением, лазером и газом. Широко применяется для резки металлического листа, посуды и светильников.

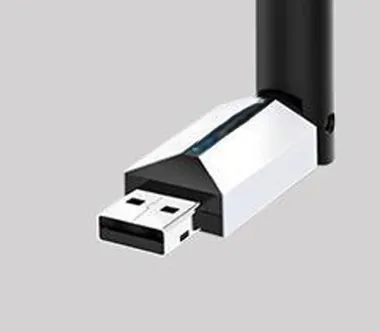

Беспроводной контроль

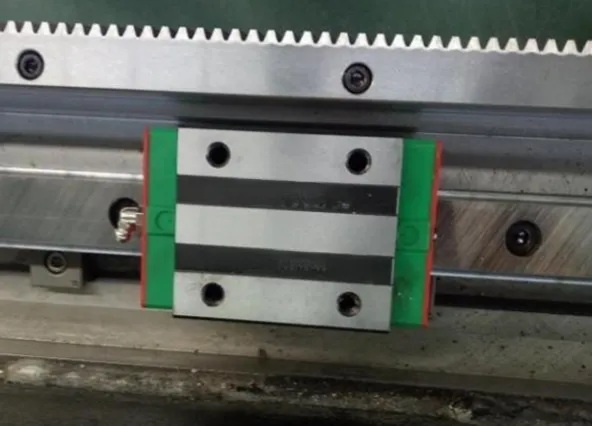

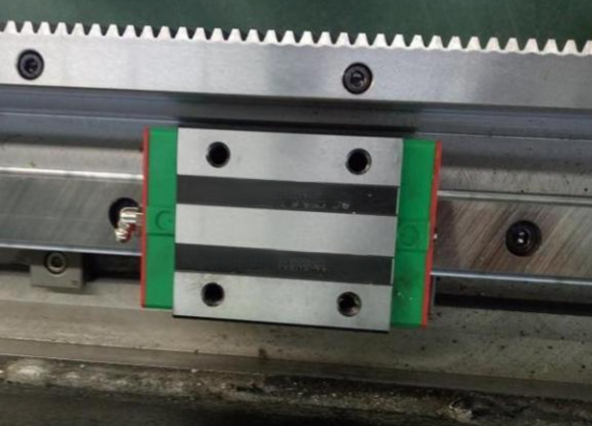

Тайваньская квадратная направляющая

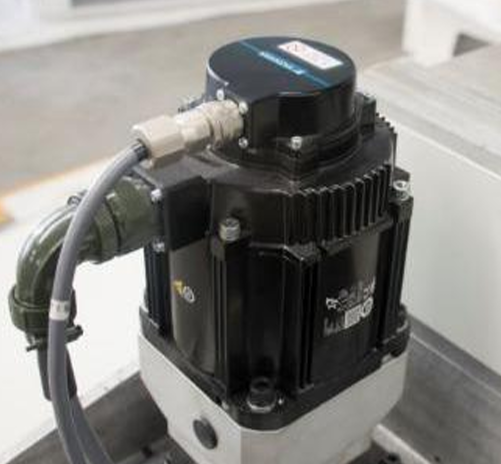

Серводвигатель HCFA
1. Этот высокопроизводительный серводвигатель оснащён соединителем с одноступенчатой фиксацией, обладающим высокой устойчивостью к вибрации и ударам.
2. Настройка более удобна, работа более стабильна, время позиционирования сокращено.
3. Он способен эффективно взаимодействовать с сервоприводом для выполнения позиционного, скоростного и моментного управления.

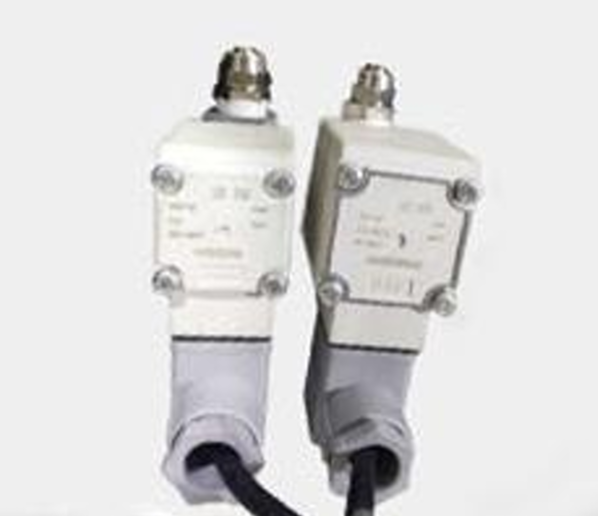

Китайские пневматические компоненты. Электронные пропорциональные клапаны для управления кислородом и азотом, кислородом и воздухом.

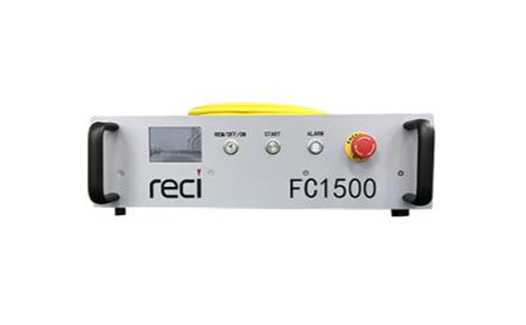

Лазерный источник Reci мощностью 1500 Вт
Reci — это всемирно известный бренд лазерных генераторов, обладающий собственными отделами исследований и разработок, производства и обслуживания. Компания предлагает возможности вертикальной интеграции — от материалов и компонентов до готовых станков.

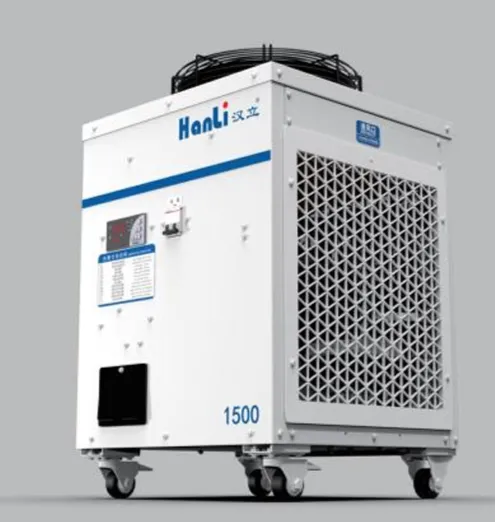

Водяной охладитель 1.5 кВт
Водяной чиллер используется для охлаждения лазерной головки и лазерного источника. При слишком высокой температуре воды будет отправлен сигнал тревоги.
Автоматическая система смазки
Мы можем задавать частоту подачи смазки и контролировать её количество, регулируя соответствующие параметры на компьютере. Это значительно повышает срок службы станка и экономит трудозатраты.

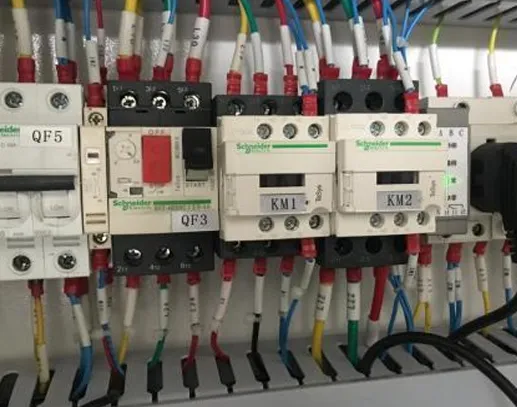

Китайские электронные компоненты
Стойкость к перенапряжению, высокое быстродействие при ограничении отключения, независимо от скорости срабатывания переключателя.

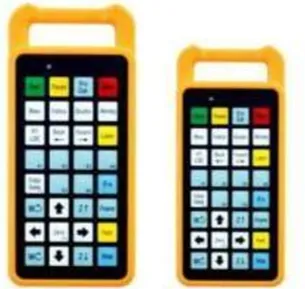

Дистанционное управление
В стоимость включены пуско-наладочные работы.
