Станок для лазерной резки металла, размер рабочего стола 75 на 75 см. Модель M-1200 Вт
Станок для лазерной резки металла, размер рабочего стола 75 на 75 см. Модель M-1200 Вт

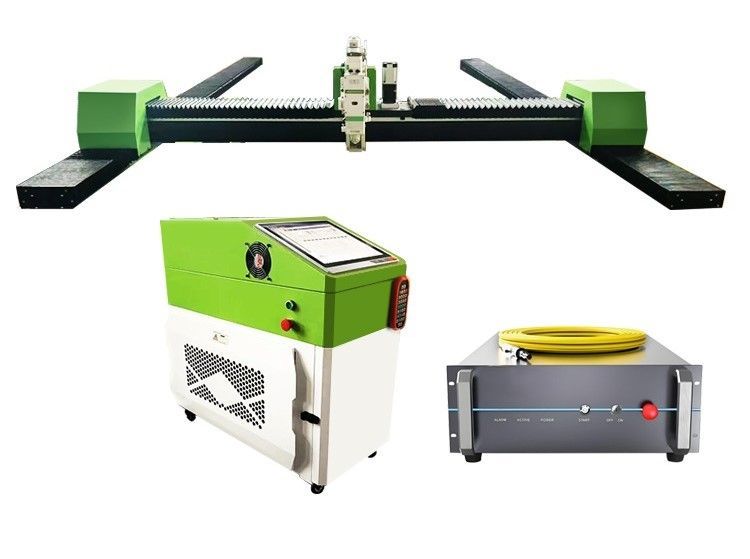

Комплектация оборудования:
|
№ |
Наименование |
Характеристики |
Кол-во |
Ед. изм. |
Примечание |
|
1 |
Лазерный источник |
MAX 2500 Вт |
1 |
шт. |
Оригинальный |
|
2 |
Охладитель (чиллер) |
AFLT TRUE 1200W |
1 |
шт. |
Бренд AFLT thermal tech |
|
3 |
Система управления (ЧПУ) |
RAYTOOLS |
1 |
компл. |
Интерфейс |
|
4 |
Режущая головка |
RAYTOOLS |
1 |
шт. |
Автоматическая / ручная |
|
5 |
Серводрайвер |
LEADSINE Servo |
3 |
компл. |
400 Вт |
|
6 |
Редуктор |
HUMFRY |
3 |
компл. |
Высокая точность |
|
7 |
Подъемный модуль (Z-ось) |
Герметичный винтовой ползун, ход 100 мм |
1 |
компл. |
Высокая точность |
|
8 |
Модуль направляющих X/Y |
JIAQIANG |
1 |
компл. |
Алюминиевые направляющие |
|
9 |
Концевой выключатель |
NC (нормально замкнутый) |
3 |
компл. |
Бренд Hugong/Omron |
|
10 |
Кабельная цепь |
55×75 |
1 |
компл. | |
|
11 |
Защитный кожух |
Из материала "три защиты" |
1 |
компл. |
Полностью закрытый |
|
12 |
Основание станины |
Опора только с двух сторон для указанной столешницы |
1 |
компл. |
Включает разборный рабочий стол |
|
13 |
Кислородный клапан |
NPPC |
1 |
шт. |
Высокая точность |
|
14 |
Клапан высокого давления |
NPPC |
2 |
шт. |
Усилие 20 кгс |
|
15 |
Компьютер для лазера |
YINCHI |
1 |
компл. |
Сенсорный экран, клавиатура и мышь в комплекте / процессор Intel Core i3 |
Технические параметры:
Эффективная рабочая зона (Д × Ш) - 1500 мм × 3000 мм
Рабочий стол – 750*750 мм
Мощность лазера - 1200 Вт
Ход по оси X - 1500 мм
Ход по оси Y - 3000 мм
Ход по оси Z - 150 мм
Точность позиционирования по осям X,Y - ±0.1 мм/м
Макс. скорость по осям X,Y - 60 м/мин
Макс. ускорение по осям X,Y - 0.5 G
Макс. нагрузка на рабочий стол - 500 кг
Система ЧПУ - RAYTOOLS
Напряжение / Частота питания - 220 В / 50 Гц / 60 Гц
Габариты (Д × Ш × В) - ~1800 мм × 1700 мм × 1100 мм

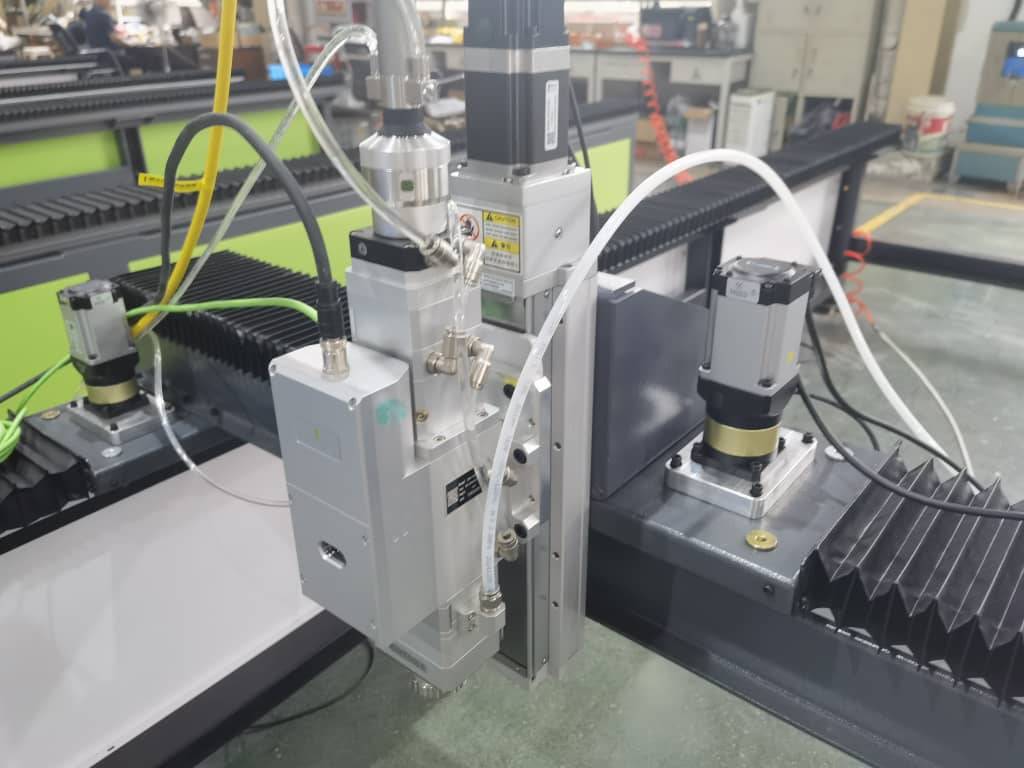

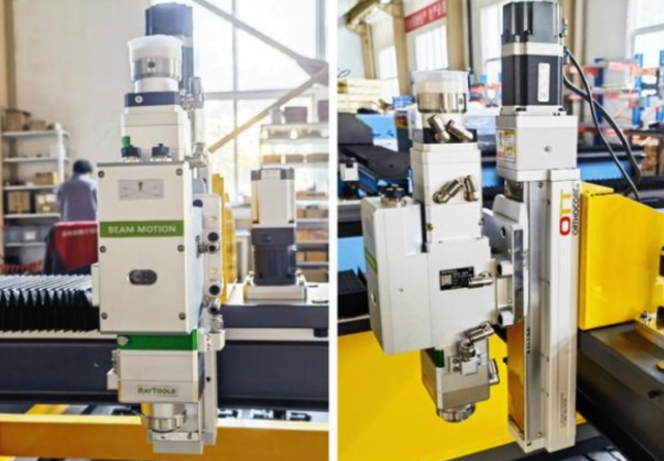

Внутренняя структура лазерной головки полностью герметична, что предотвращает загрязнение оптических компонентов пылью.
Лазерная головка оснащена системой юстировки по двум точкам, а фокусировка осуществляется с помощью импортного двигателя, что существенно повышает эффективность пробивки отверстий.

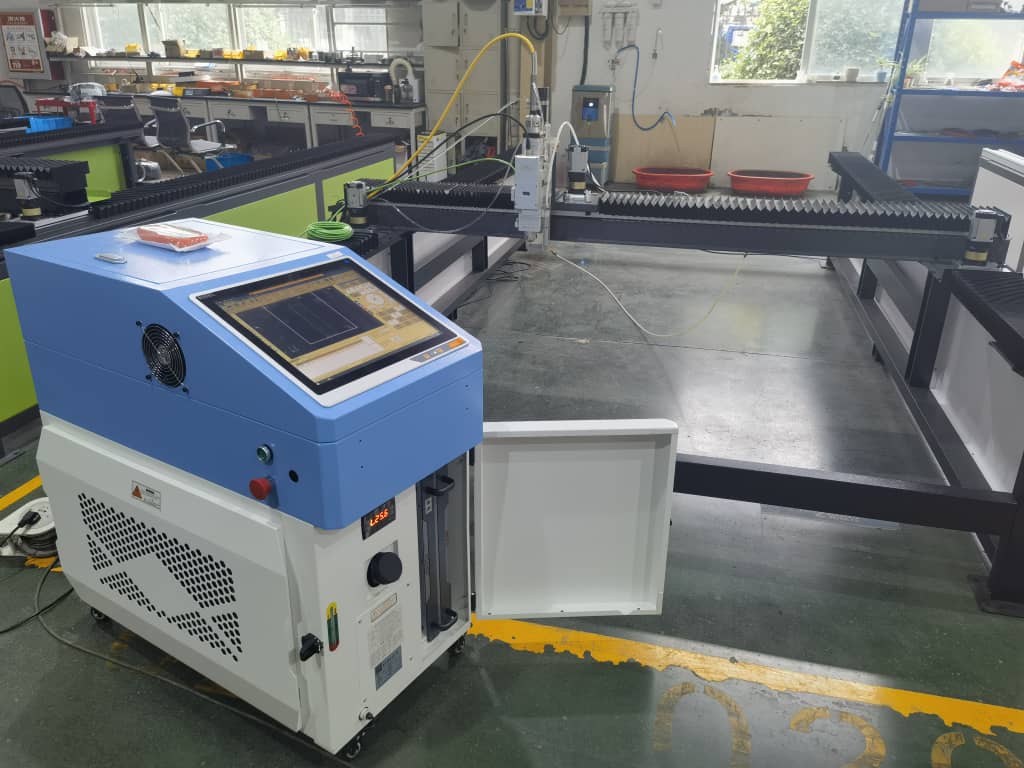

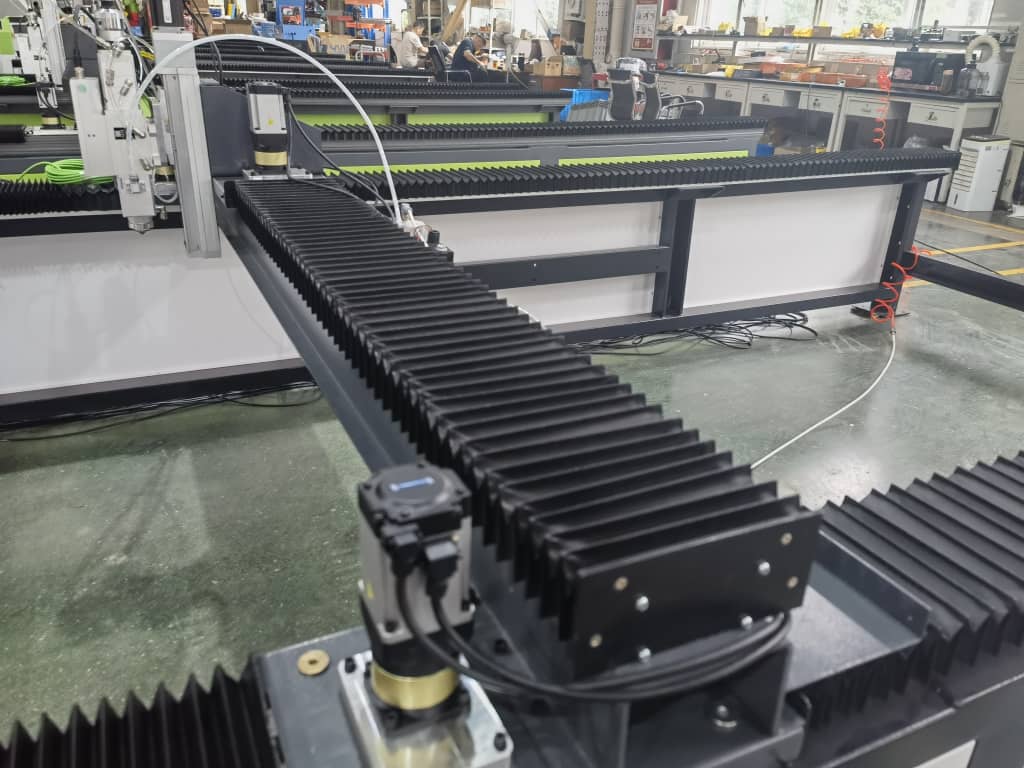

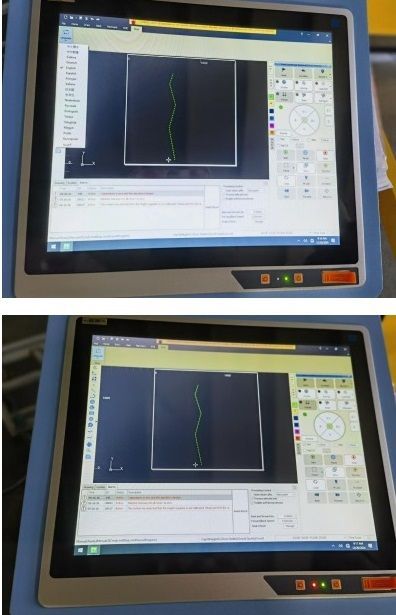

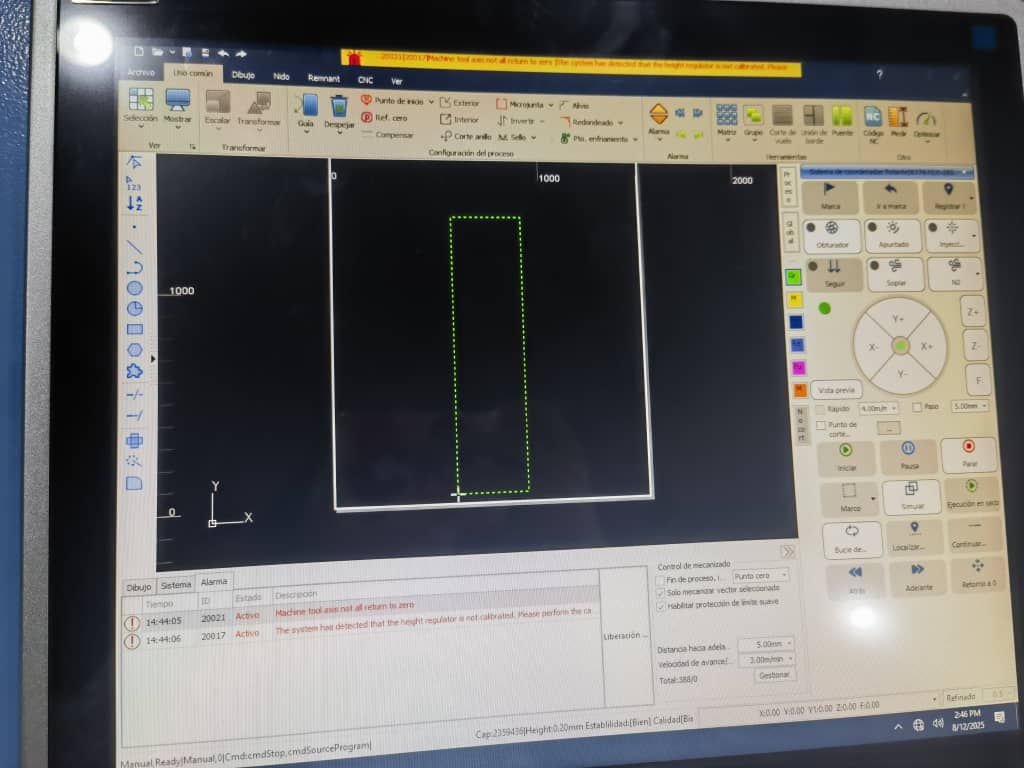

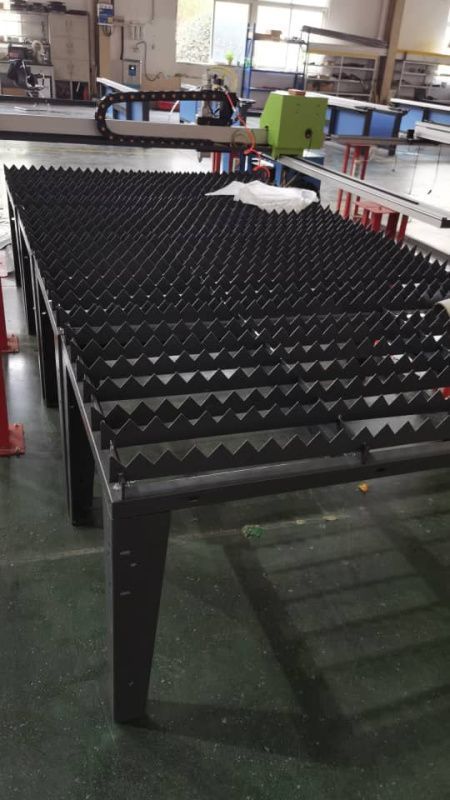

Фото:
Характеристики резки для различных видов металла:
|
Материал |
Толщина (мм) |
Скорость (м/мин) |
Мощность (Вт) |
Газ |
Давление газа (кгс/см²) |
Сопло (мм) |
Положение фокуса (мм) |
Высота реза (мм) |
|
Латунь |
1 |
8.0-10 |
1200 |
N₂ |
10.0 (одн.) |
2.0 |
0 |
0.5 |
|
Латунь |
2 |
2.0-2.5 |
1200 |
N₂ |
14.0 (одн.) |
2.0 |
-1 |
0.5 |
|
Латунь |
3 |
0.8-1.0 |
1200 |
N₂ |
16.0 (одн.) |
3.0 |
-1.5 |
0.5 |
|
Материал |
Толщина (мм) |
Скорость (м/мин) |
Мощность (Вт) |
Газ |
Давление газа (кгс/см²) |
Сопло (мм) |
Положение фокуса (мм) |
Высота реза (мм) |
|
Алюминий |
0.8 |
18-20 |
1200 |
N₂ |
10.0 (одн.) |
2.0 |
0 |
0.8 |
|
Алюминий |
1 |
10-15 |
1200 |
N₂ |
12.0 (одн.) |
2.0 |
0 |
0.5 |
|
Алюминий |
2 |
4-5 |
1200 |
N₂ |
14.0 (одн.) |
2.0 |
-1 |
0.5 |
|
Алюминий |
3 |
1-1.5 |
1200 |
N₂ |
16.0 (одн.) |
2.0 |
-1.5 |
0.5 |
|
Материал |
Толщина (мм) |
Скорость (м/мин) |
Мощность (Вт) |
Газ |
Давление газа (кгс/см²) |
Сопло (мм) |
Положение фокуса (мм) |
Высота реза (мм) |
|
Углеродистая сталь |
0.8 |
18-22 |
1200 |
N₂ |
10.0 (одн.) |
2.0 |
0 |
0.5 |
|
Углеродистая сталь |
1 |
13-18 |
1200 |
N₂ |
12.0 (одн.) |
2.0 |
0 |
0.5 |
|
Углеродистая сталь |
2 |
4-6 |
1200 |
N₂ |
12.0 (одн.) |
2.0 |
-1 |
0.5 |
|
Углеродистая сталь |
3 |
2.5-3 |
1200 |
N₂ |
12.0 (одн.) |
3.0 |
-1.5 |
0.5 |
|
Углеродистая сталь |
4 |
1-1.5 |
1200 |
N₂ |
14.0 (одн.) |
3.0 |
-2 |
0.5 |
|
Углеродистая сталь |
5 |
0.6-0.8 |
1200 |
N₂ |
16.0 (одн.) |
3.0 |
-3 |
0.5 |
|
Материал |
Толщина (мм) |
Скорость (м/мин) |
Мощность (Вт) |
Газ |
Давление газа (кгс/см²) |
Сопло (мм) |
Положение фокуса (мм) |
Высота реза (мм) |
|
Нержавеющая сталь |
0.8 |
18-20 |
1200 |
N₂ / Воздух |
11.0 (одн.) |
2.0 |
0 |
0.6 |
|
Нержавеющая сталь |
1 |
10-15 |
1200 |
Воздух |
11.0 (одн.) |
2.0 |
0 |
0.6 |
|
Нержавеющая сталь |
2 |
4-5 |
1200 |
O₂ |
1.5 (дв.) |
1.0 |
+3 |
0.6 |
|
Нержавеющая сталь |
3 |
2.5-3.2 |
1200 |
O₂ |
0.6 (дв.) |
1.0 |
+4 |
0.6 |
|
Нержавеющая сталь |
4 |
2.3-2.8 |
1200 |
O₂ |
0.6 (дв.) |
1.0 |
+4 |
0.6 |
|
Нержавеющая сталь |
5 |
1.8-2.1 |
1200 |
O₂ |
0.6 (дв.) |
1.0 |
+5 |
0.6 |
|
Нержавеющая сталь |
6 |
1.2-1.5 |
1200 |
O₂ |
0.6 (дв.) |
1.0 |
+6 |
0.6 |
|
Нержавеющая сталь |
8 |
1-1.1 |
1200 |
O₂ |
0.6 (дв.) |
1.5 |
+5.5 |
1.5 |
|
Нержавеющая сталь |
10 |
0.7-0.9 |
1200 |
O₂ |
0.6 (дв.) |
1.5 |
+5 |
1.5 |
В стоимость не включены пуско-наладочные работы.
