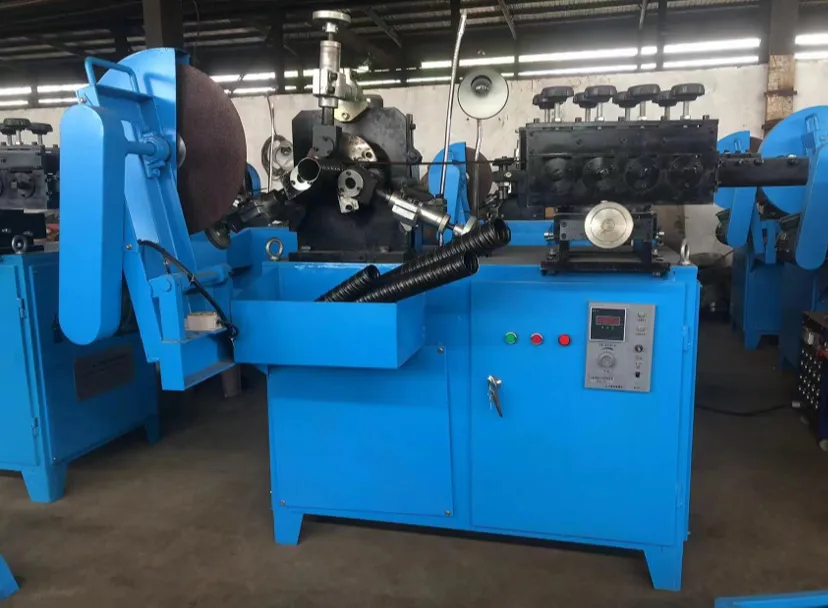

Станок для изготовления металлических сильфонов, модель L3K

Машина для производства двухволновых труб— это оборудование для изготовления металлических гофрированных труб с зарезервированными каналами для предварительно напряженного бетона. Ее ключевыми особенностями являются компактные размеры, высокая производительность, простота эксплуатации и обслуживания, что делает ее подходящей для централизованного производства на строительных площадках или в заводских условиях.

Станок для изготовления металлических гофрированных труб (сильфонов)

Технические параметры:

Мощность главного двигателя: N = 3 кВт, n = 1430 об/мин

Ширина стальной ленты: b = 36 мм

Толщина стальной ленты: d = 0,25–0,3 мм

Диапазон диаметров труб: Φ45 – Φ135 мм

Скорость производства:

Φ45 – Φ65: 4 м/мин

Φ70 – Φ135: 2 м/мин

Мощность отрезного станка: N = 0,75 кВт, n = 1380 об/мин

 Принцип работы

Трубоформовочная машина приводится в движение электродвигателем через червячный редуктор, который вращает оправку для формирования волн. Коническая шестерня на оправке входит в зацепление с двумя цилиндрическими шестернями для протягивания стальной ленты. Затем стальная лента формуется в гофрированные волны и сворачивается четырьмя наборами роликов перед намоткой на оправку. Впоследствии она подвергается сжатию прижимным роликом, гофрированию уплотняющим роликом и окончательному упрочнению фиксирующим роликом для формирования спиральной гофрированной трубы.

В стоимость не включены пуско-наладочные работы.
