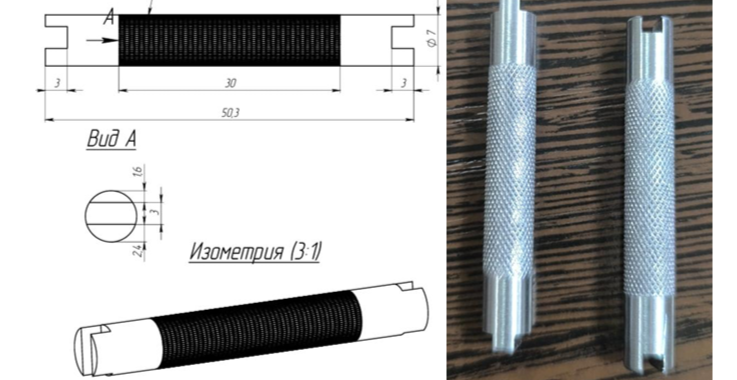

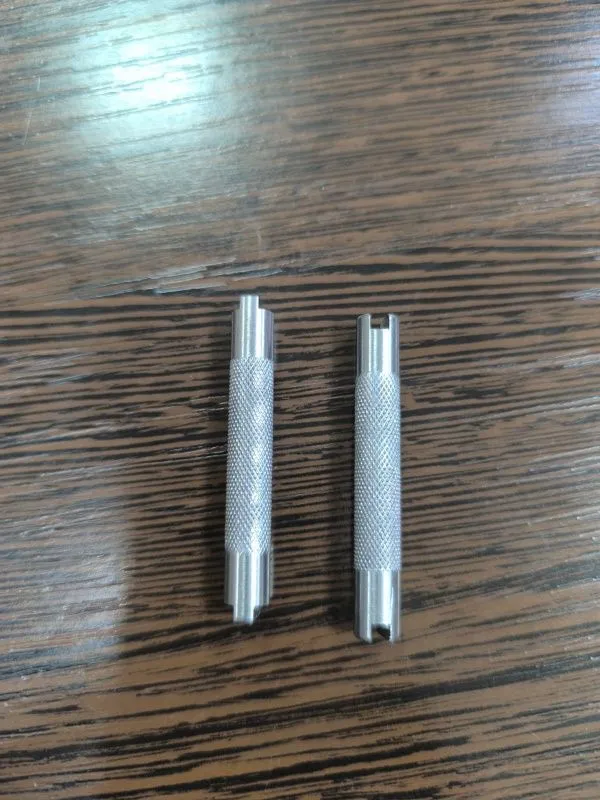

Оборудование для производства осей из низкоуглеродистой стали, модель FL-3

Комплектация оборудования:

1) Станок для правки и резки проволоки  - 1

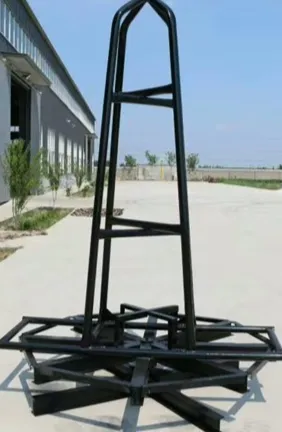

2) Стойка для проволоки - 1

3) Резьбонакатной станок - 1

4) Плашка для нарезки резьбы - 1

5) Токарный станок с ЧПУ - 1

Производительность – 35 шт/мин

Описание:

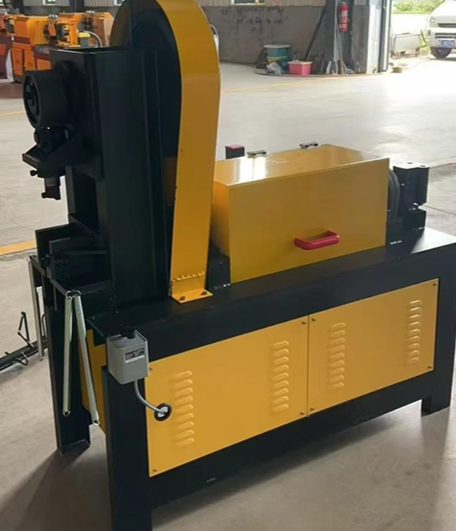

Станок для правки и резки проволоки

Технические характеристики:

Мощность двигателя: 5.5 кВт

Габаритные размеры (Д x Ш x В): 1560 × 500 × 1400 мм

Вес нетто: 400 кг

Диаметр обрабатываемой проволоки: 4–8 мм

Погрешность резки: 0 мм (допуск ±0 мм)

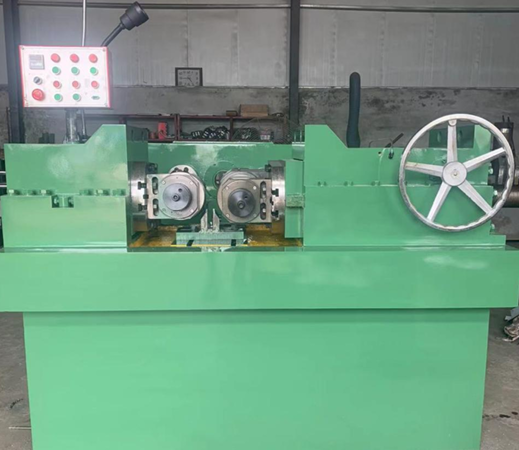

 Резьбонакатной станок

Основные параметры:

Максимальное усилие накатки: 120 кН

Диапазон обработки диаметров: 5-36 мм

Диаметр накатных роликов: 120-170 мм

Максимальная ширина ролика: 110 мм

Расстояние между центрами шпинделей: 120 мм

Посадочное отверстие роликов: 54 мм

Мощность гидравлической системы: 2.2 кВт

Мощность главного привода: 4 кВт

Скорость вращения шпинделя: 36-78 об/мин

Угол наклона шпинделя: ±5°

Длина накатываемой резьбы: не ограничена

Габаритные размеры (Д×Ш×В): 1.4 × 1.2 × 1.4 м

Вес: 1.1 тонна

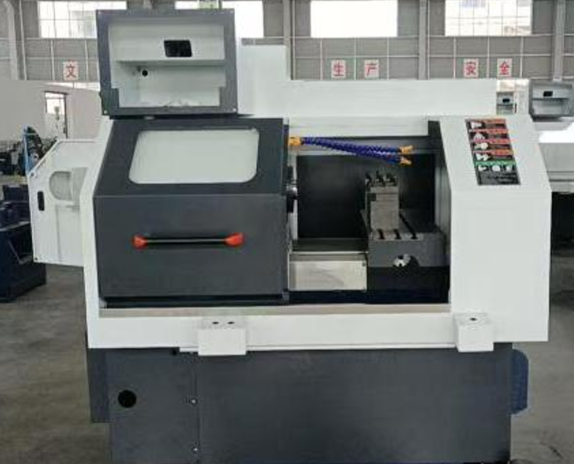

Токарный станок с ЧПУ

Параметры:

·        Ход по оси X: 220 мм

·        Ход по оси Z: 230 мм

·        Наибольший диаметр обработки над станиной: 180 мм

·        Наибольший диаметр обработки (с пневмопатроном): 30 мм

·        Наибольшая длина обработки (без задней бабки): 150 мм

Интерфейсные параметры:

·        Количество и тип резцедержателей: 2 резцедержателя / 4 инструмента

·        Тип шпиндельной бабки: A2-4

·        Конус и диаметр отверстия шпинделя: Конус 43°, диаметр 41 мм

Параметры движения:

·        Диапазон скоростей шпинделя: 0–3000 об/мин

·        Скорость быстрого хода суппорта: 0–20000 мм/мин

·        Диапазон параметров подачи при резании: 0–4000 мм/мин

Энергетические параметры:

·        Мощность двигателя шпинделя: 3 кВт

·        Крутящий момент серводвигателя подачи: 4 Н·м

Параметры точности:

·        Точность позиционирования, повторяемость позиционирования: 0,005 мм

·        Минимальное перемещение по диаметру: 0,01 мм

·        Минимальное вертикальное перемещение: 0,01 мм

·        Способ зажима: Гидравлический

Прочие параметры:

·        Способ подачи: Вибрационный лоток

·        Вес станка: 1,3 т

·        Габаритные размеры (Д x Ш x В): 1400 × 1100 × 1550 (мм)

 В стоимость включены пуско-наладочные работы.
