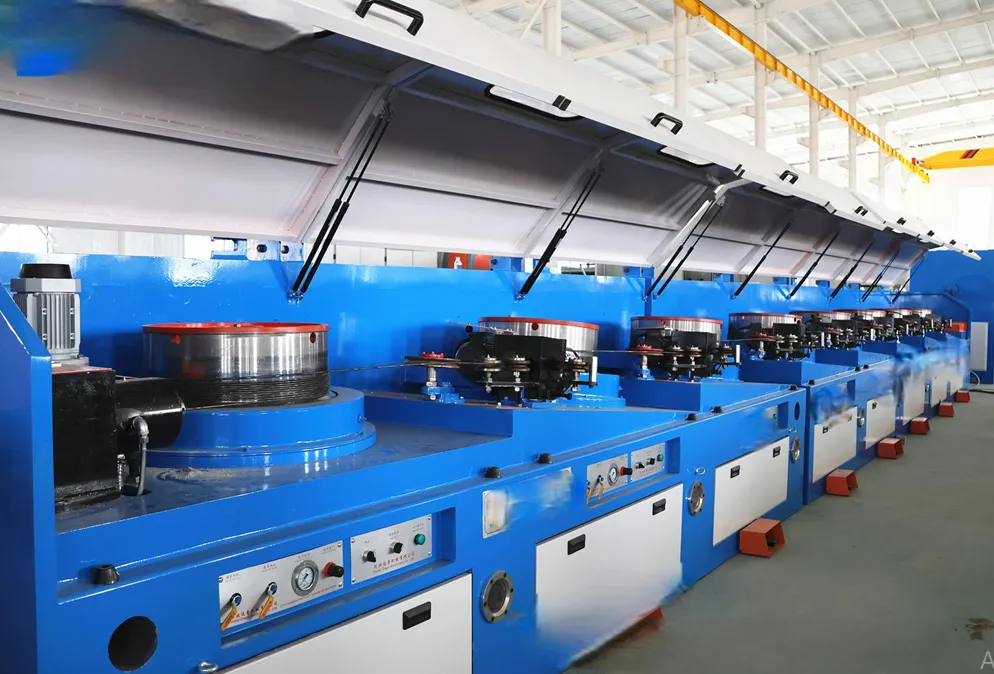

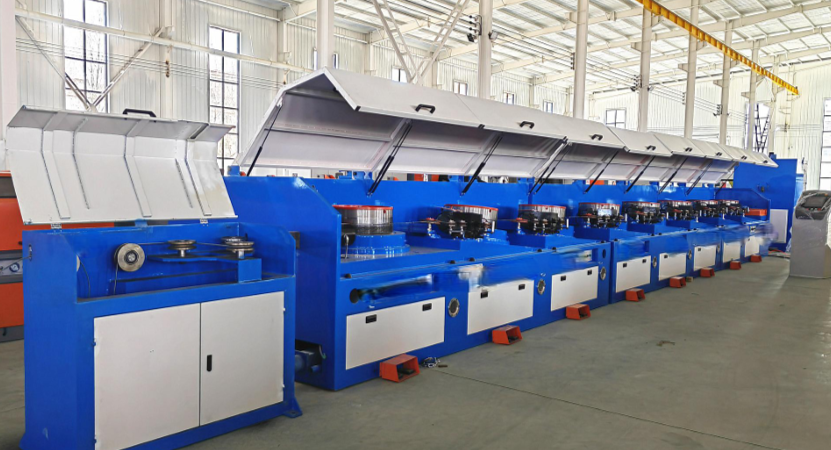

Линия волочения проволоки (модель D 6,5-4)

Сырье - Низкоуглеродистая проволока (SAE1006, SAE1008, SAE1010)

Количество блоков - 4

Размер волоки - 4 мм

Скорость волочения - 415 м/мин

Мощность двигателя - 22 кВт × 2 (с синхронным ремнем)

Производительность - До 2400 кг/час (для проволоки 4 мм, макс. скорость 7 м/с)

Общий вес - 12 000 кг

Габариты - 21.2 × 2 × 4.5 м (Д × Ш × В)

Комплектация:

1.     Основное оборудование

Волочильный станок (4 блока + электрошкафы управления)

      2. Вспомогательное оборудование. Минимально необходимое оборудование включено в стоимость

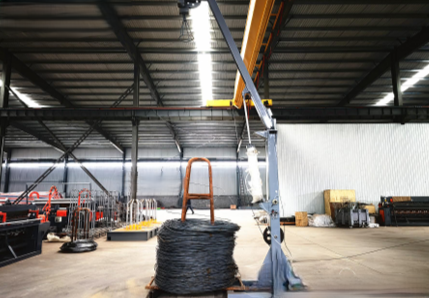

1. Система подачи проволоки (1 комплект) - Верхняя разматывающая тележка

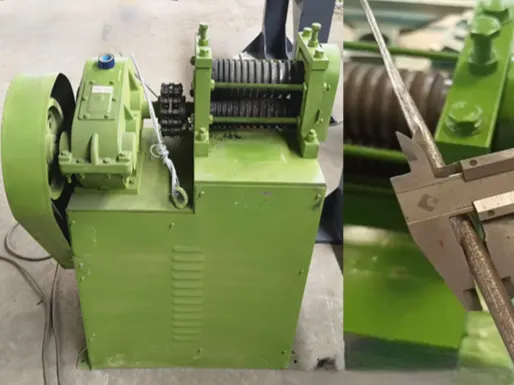

2. Очистка поверхности (1 комплект) - Механический шелушитель

3. Станок для заострения концов проволоки

4. Аппарат стыковой сварки

5. Волочильная паста (100 кг образец)- Бесплатно

6. Намоточный станок (1 комплект) - Горизонтальный (для проволоки >4 мм)

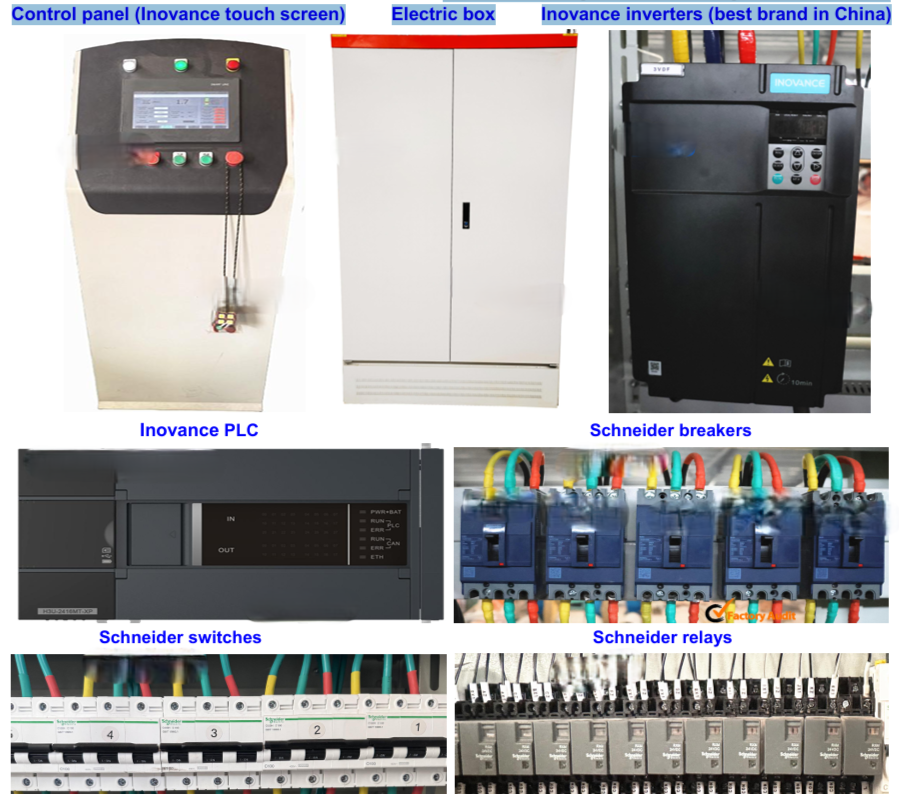

Электродетали:

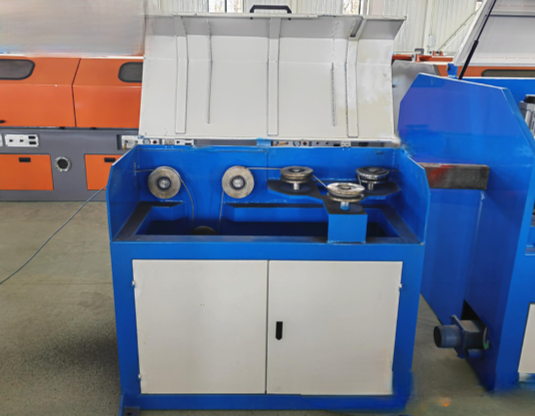

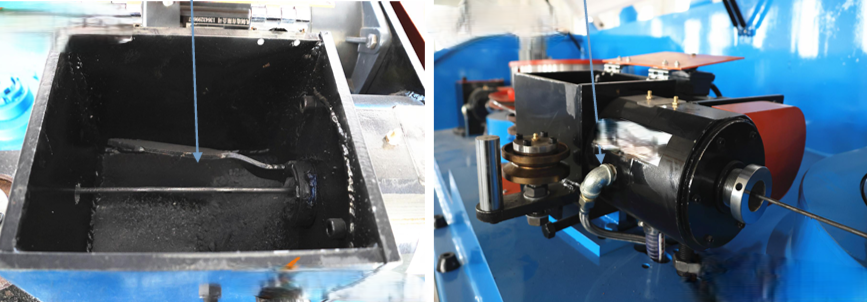

Коробка для волочения:

Барабанный волочильный блок с перемешиванием: обеспечивает равномерное нанесение смазки на проволоку, увеличивает срок службы волоки и улучшает округлость проволоки.

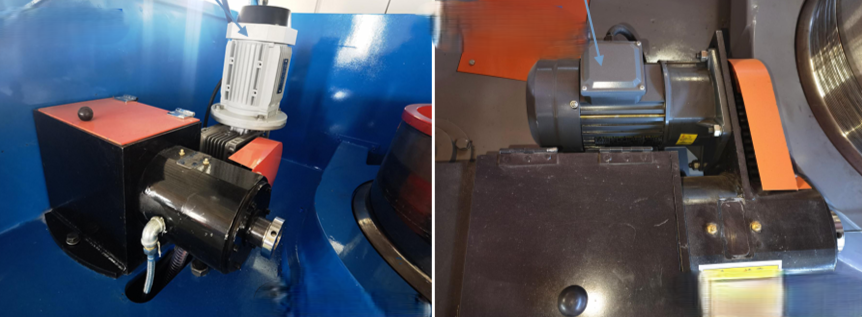

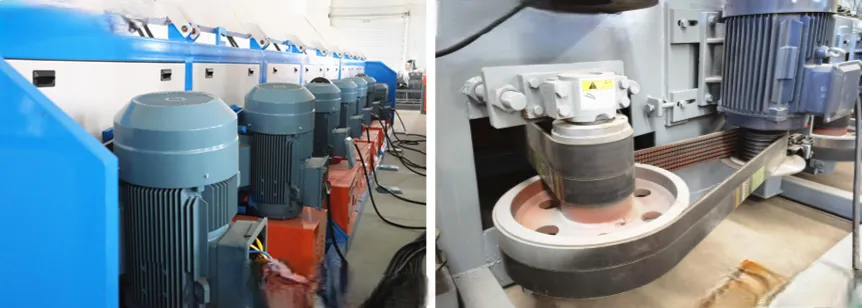

Первый волочильный блок оснащен вертикальным электродвигателем, остальные блоки управляются горизонтальными двигателями.

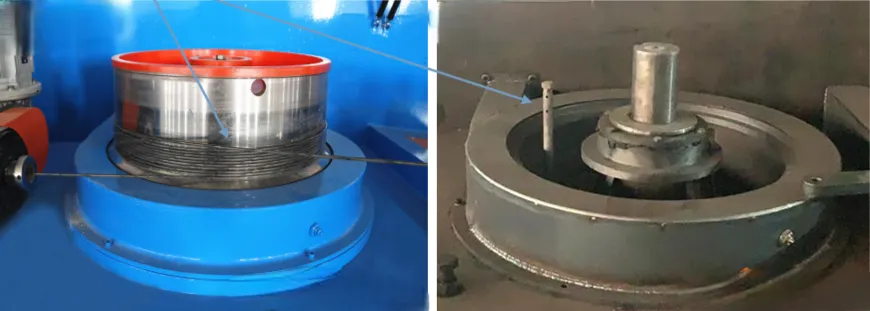

Волочильный блок: технические характеристики

1. Основные параметры

Диаметр блока: 560 мм

Материал: Сталь 1045 (ASTM)

Обработка поверхности:

Напыление с последующей износостойкой обработкой (внутри и снаружи)

Шероховатость: ≤ Ra0.8

Твердость: ≤ HRC 50

2. Усиленное покрытие

Метод напыления: Сверхзвуковое карбидо-вольфрамовое напыление

Толщина слоя: 500 мкм

Высота обработки: 80 мм

Преимущества:

Повышенная износостойкость

Увеличенный срок службы

3. Система охлаждения

Встроенное водяное охлаждение

Снижение рабочей температуры блока

Стабильность процесса волочения

Предотвращение перегрева проволоки

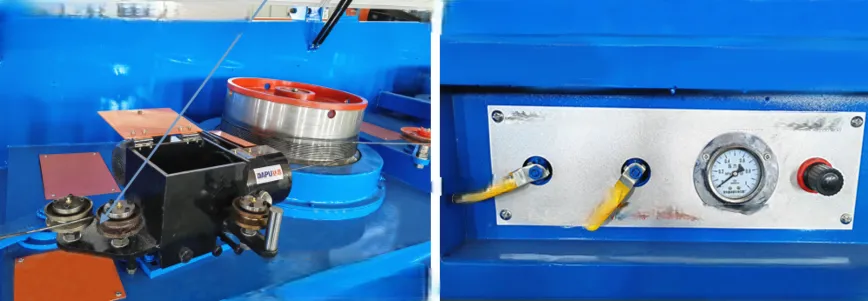

На каждом волочильном блоке установлены направляющие ролики с управлением от пневмоцилиндра и датчиком. При обрыве проволоки машина автоматически останавливается.

Подачу охлаждающей жидкости (эмульсии) для волоки и волочильных блоков можно регулировать. Также регулируется натяжение направляющих роликов.

Волочильные блоки №1 и №2 оснащены редуктором, остальные блоки используют синхронный ремень. Уровень шума ≤80 дБ.

Вспомогательное оборудование:

Система подачи проволоки (1 комплект) - Верхняя разматывающая тележка

Очистка поверхности (1 комплект) - Механический шелушитель

Станок для заострения концов проволоки

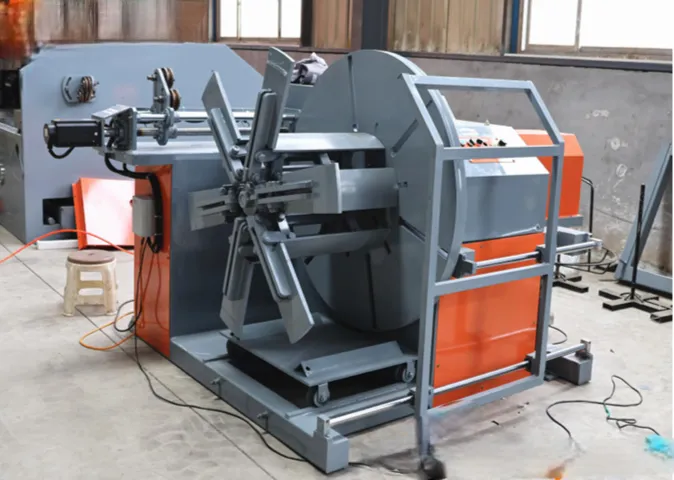

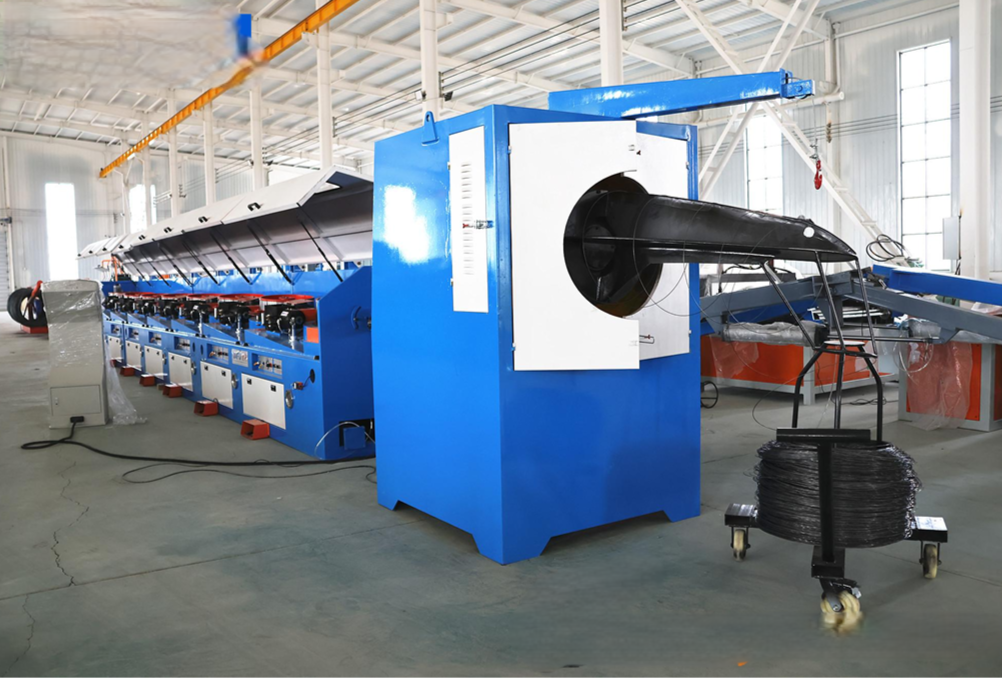

Намоточный станок (1 комплект) - Горизонтальный

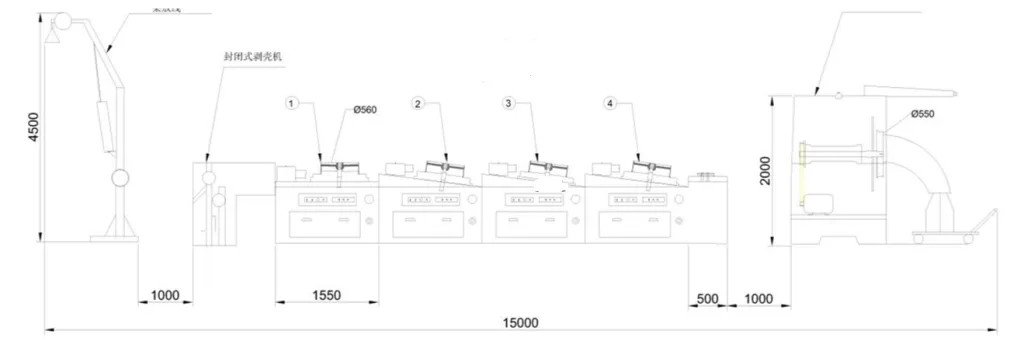

Схема расположения:

В стоимость оборудования включены пуско-наладочные работы
