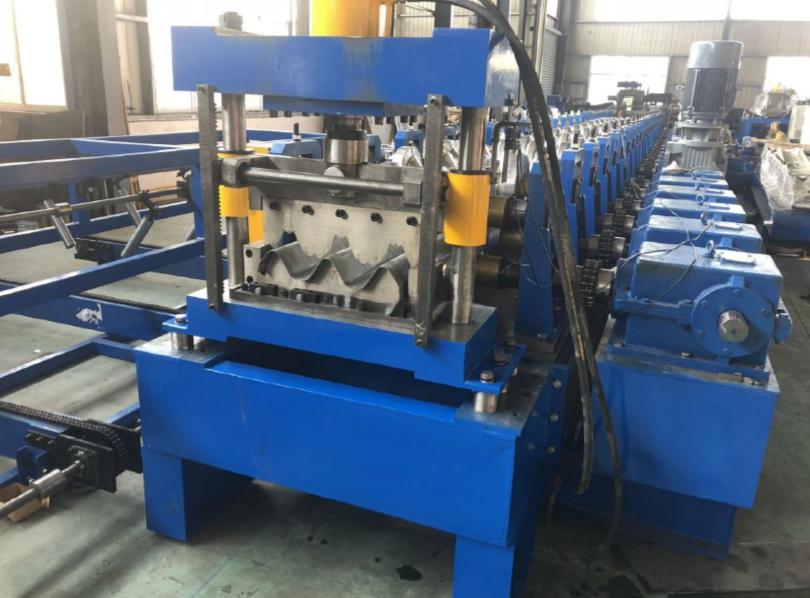

Линия производства дорожного ограждения, модель F20D
Линия производства дорожного ограждения, модель F20D
Оборудование предназначено для изготовления профилей дорожных ограждений, используемых на автомагистралях, мостах, промышленных объектах и в муниципальных проектах. Линия обеспечивает полный цикл обработки: от размотки рулона до резки, формовки и автоматической укладки готовых изделий.

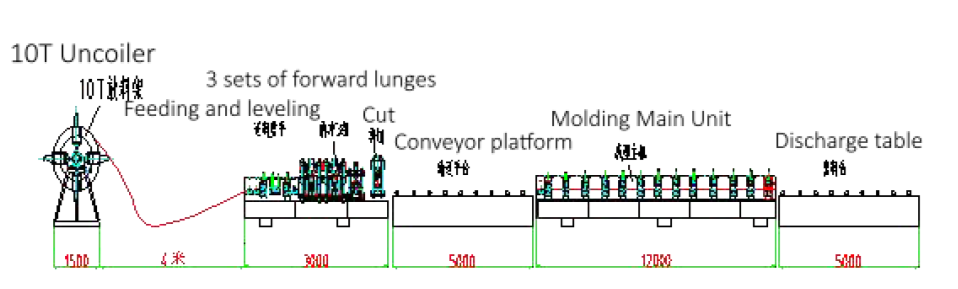

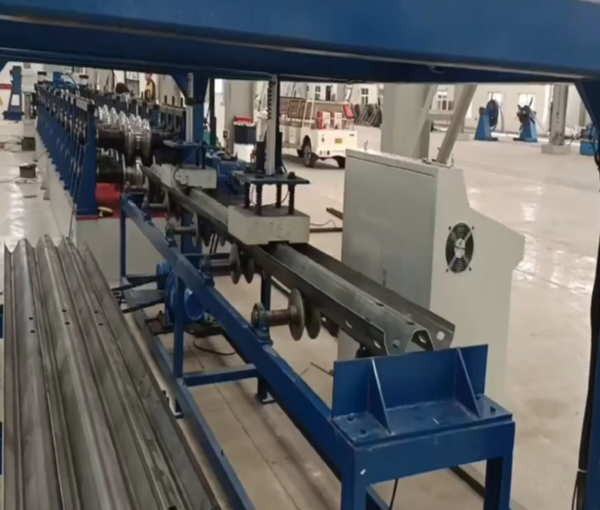

Технологическая схема оборудования:
Размотка рулона → Подача материала → Правка (рихтовка) → Пробивка на 2-позиционном прессе → Предварительная резка → Транспортная платформа → Формовка (гибка) → Выгрузка готового изделия

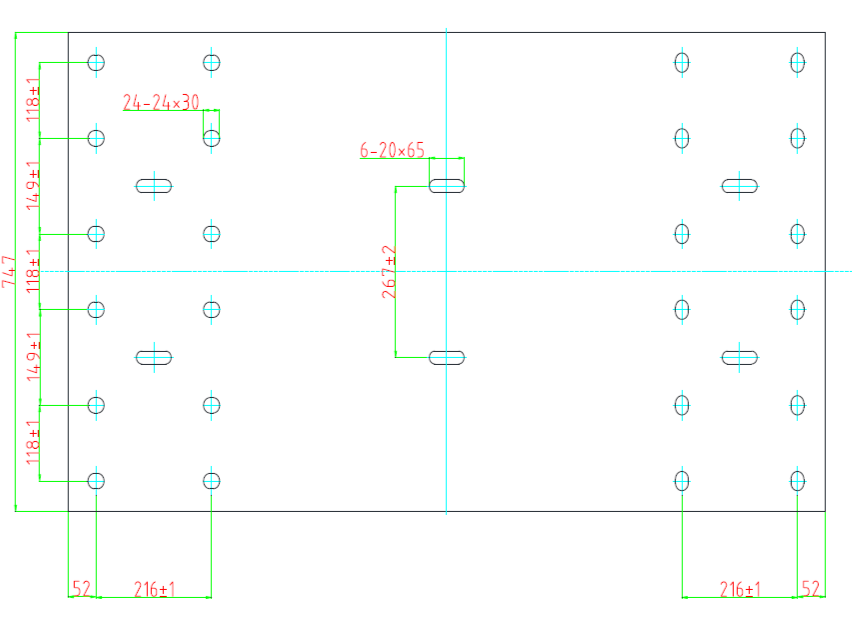

Пример готового изделия (возможна кастомизация под индивидуальный чертеж/запрос):

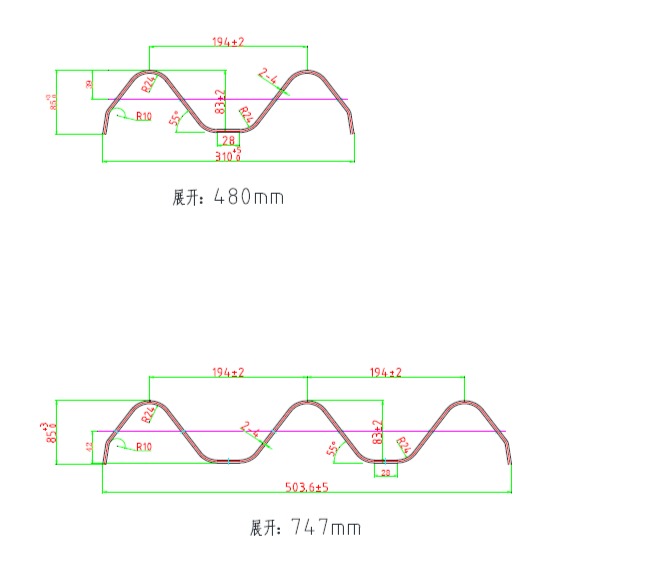

Размер готового изделия - Y × 85 × 194 × 388 мм
Ширина развёртки - примерно 740 мм
Детальные параметры станка:
|
Параметр |
Значение |
|
Толщина изгибаемого листа |
2,0–4,0 мм (материал: Q235 или оцинкованная сталь) |
|
Материал пуансонов и ножей |
Cr12Mov, закалка HRC 58–62 |
|
Материал валов и диаметр |
Сталь 45# прецизионной обработки; диаметр вала φ100 мм |
|
Материал роликов |
Сталь Gcr15, закалка HRC 58–62, финишная обработка, хромирование поверхности |
|
Способ управления |
ПЛК Panasonic (электронные компоненты Schneider) |
|

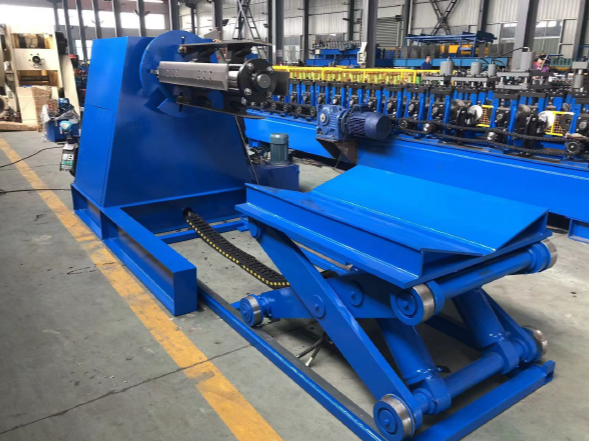

Автоматический разматыватель на 7 т |
1 комплект (грузоподъёмность 7 т; внутренний диаметр 420–530 мм) |
|
Количество формовочных клетей |
22 |
|
Рабочая скорость |
10–20 м/мин (без учёта времени пробивки и резки) |
|
Общая мощность двигателей |
Главный двигатель: 45 кВт (отечественный бренд) |
|
Гидравлическая станция: 22 кВт (с воздушным охлаждением) |
|
|
Загрузочная тележка |
1 комплект (грузоподъёмность 7 т, гидравлический привод) |
|
Правка и направление |
7 групп |
|
Структура передней пробивки |
2 группы |
|
Пробивной штамп |
2 комплекта (1 — для соединительных отверстий, 1 — для промежуточных отверстий) |
|
Структура передней резки |
1 комплект (плоская резка) |
|
Гидравлическое давление |
16 МПа |
|
Напряжение |
380 В, 50 Гц, 3 фазы (возможно изменение по требованию заказчика) |
|
Способ передачи |
Редукторный привод (зубчатая передача) |
|
Допуск по длине |
3 м ± 1,5 мм |
|
Конфигурация оборудования |
Конструкция с боковыми стенками (панельная структура) |
|
Габаритные размеры (Д×Ш×В) |
25 × 1,6 × 1,2 м |
Комплектация линии:
Автоматический разматыватель на 7 тонн - 1
Загрузочная тележка - 1
Устройство правки и направления - 1
Узел передней пробивки - 2
Пробивной штамп - 2
Узел передней резки - 1
Основной формовочный блок (стана) - 1
Автоматический укладчик на 5 метров – 1
Шкаф управления - 1
Гидравлическая станция (гидромоторный блок) - 1
В стоимость включены пуско-наладочные работы.
