Разматыватель, линия для правки

Роликовый прокатный станок

Конвейерная линия 5 метров

Машина для сварки продольных швов

Гидравлическая расширительная машина

Гидравлическая отбортовочная машина

Кольцеобразующая машина

Машина для двойного торцевого уплотнения

Машина для проверки герметичности воздуха

Станок для верхней и нижней крышки, а также комплект пресс-форм для пробивки отверстий и фиксации

Механический штамповочный пресс весом 80 тонн

Станок для нанесения клея с предварительной накаткой

Линии окраски распылением + сушильная камера

Напряжение 380 В 50 Гц.3 фазы.

Крышки приобретаются отдельно.

Толщина листа 0,6 мм.

Параметры сырья

Материал - оцинкованная холодная плита 0,5-1 мм

Ширина плиты ≈1000 мм

Внутренний диаметр катушки 470 мм-530 мм

Максимальный вес рулона: 10000 кг

Параметры готового продукта

Точность по длине ≤1 мм

Точность по диагонали ≤1 мм

Другие параметры

Скорость около 15 метров в минуту

Общая длина всего комплекта оборудования плюс расстояние подачи: около 17 метров

Конфигурация и функции оборудования

Гидравлический разматыватель

Используется загрузочная тележка для загрузки стального рулона и подачи его к сердечнику вала разматывателя. Центральный вал разматывателя расширяется и сжимается благодаря вращающемуся масляному цилиндру, надежно перекрывая внутреннее отверстие стальной катушки и обеспечивая разматывание с натягом.

Гидравлическая электростанция

Мощность 4 кВт, 380 В

Номинальная мощность узла 5,5 кВт

Рама: Основание изготовлено из двутавровой балки стандарта 350H, а коробка сварена из стальной пластины толщиной 14-18 мм

Ширина подачи, эффективная рабочая длина 0-1000 мм диаметр расширения и сжатия Ф 470~Ф 530 мм, встроенная оправка обеспечивает концентричность при растяжении и сжатии барабана.

Диапазон грузоподъемности ≦10 тонн

Электрическая система управления

Использование преобразователя частоты мощностью 5,5 кВт

Преимущества

Несущий шпиндель для задней стенки изготовлен из высокопрочной, устойчивой к усталости бесшовной стали, которая обрабатывается токарной обработкой. Он обладает высокой прочностью и высокой несущей способностью.

Расширение катушки регулируется гидравлическим давлением, что удобно, быстро и стабильно.

Электрическое управление, высокая точность и хорошая автоматизация.

Двухцилиндровый подъемник, диаметр 90 мм, ход 240 мм

Длина панели разгрузки 1 метр, ширина панели 0,76 метра

Ширина колеи тележки: 1000 мм, длина: 2 метра

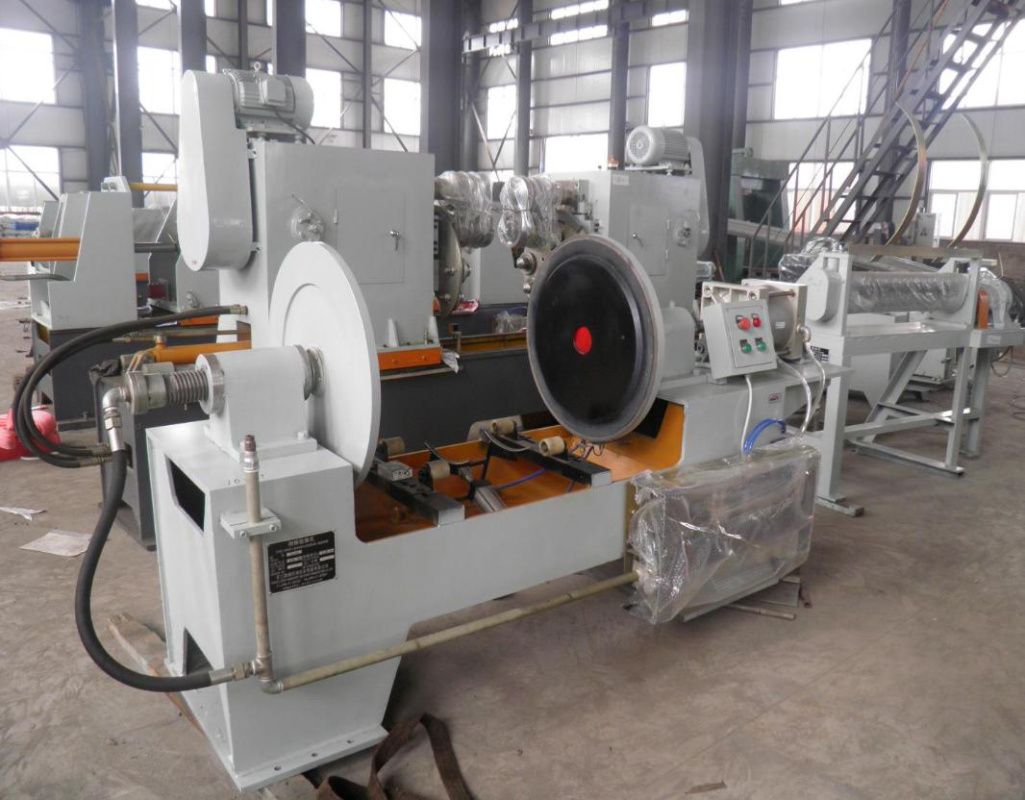

Автоматическая режущая машина

Номинальная мощность серводвигателя 3,8 кВт

Способ резки: Электрические ножницы, высокая скорость резки

Скорость производства около 15 метров/1 минуту

Ширина подачи ≦1,3 метра

Толщина боковой панели 30 мм

Толщина выравнивания ≦1 мм холоднокатаный лист, оцинкованный лист

Автоматический конвейер

Размер: 1 * 3 метра

Общая конструкция: Сварка швеллерной стали толщиной 100 мм

Мощность двигателя: 2,2 кВт

Устройство для укладки на поддоны.

Устройство для укладки на поддоны используется для автоматической укладки готовой продукции. Когда пластины падают на поддон, четыре левого и правый цилиндра автоматически выравнивают края пластин.

3-роликовая прокатная машина

Источник питания: 380 В, 50 Гц,

обрабатываемая длина: 720 мм

Обрабатываемый диаметр: 300-450 мм,

толщина материала: 0,5-1 мм

Мощность: 0,75 кВт.

Габаритные размеры: 1000*550*1500

Производительность работы: 2-3 штуки в минуту

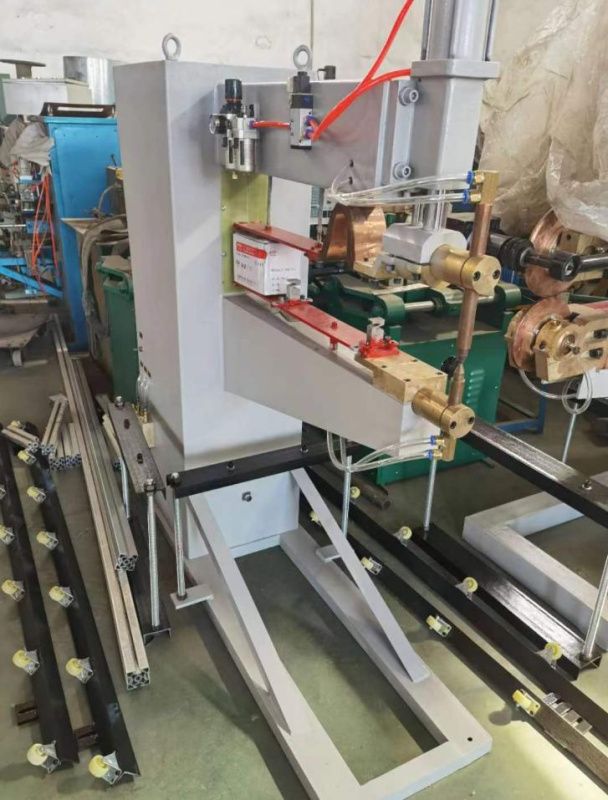

Аппарат для точечной сварки

Источник питания: 380 В 50 Гц, обрабатываемая длина: 680 Мм

Мощность: 50 кВА, обрабатываемый диаметр: 300-450 мм

Габаритные размеры: 1100*700*1500, толщина сварного шва: ≦1+1

Давление воздуха в источнике: 0,5 Мпа.

Производительность: 2-3 штуки в минуту

Сварочный аппарат для сварки швов

Источник питания: 380 В 50 Гц, обрабатываемая длина: 720 мм

Мощность: 125 кВА, обрабатываемый диаметр: 300-450 мм

Габаритные размеры: 1500*900*1700, толщина сварки: ≈1+1

Производительность: 2-3 штуки в минуту

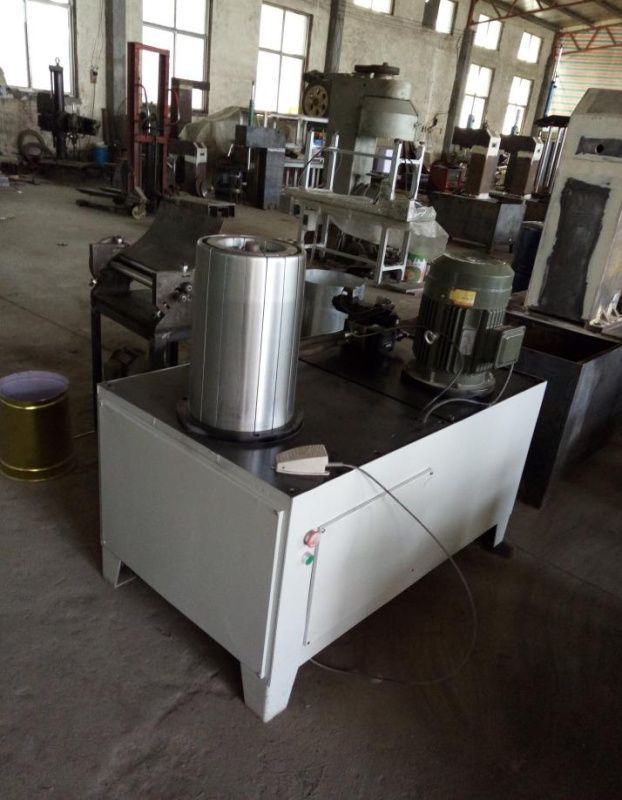

Гидравлическая расширительная машина:

Источник питания: 380 В 50 Гц, высота формы: 680 мм

Мощность: 7,5 кВт Диаметр формы: 356-343 мм

Габаритные размеры: 1100*700*1300.

Номинальное гидравлическое давление: 16 МПа

Производительность: 2-3 штуки в минуту

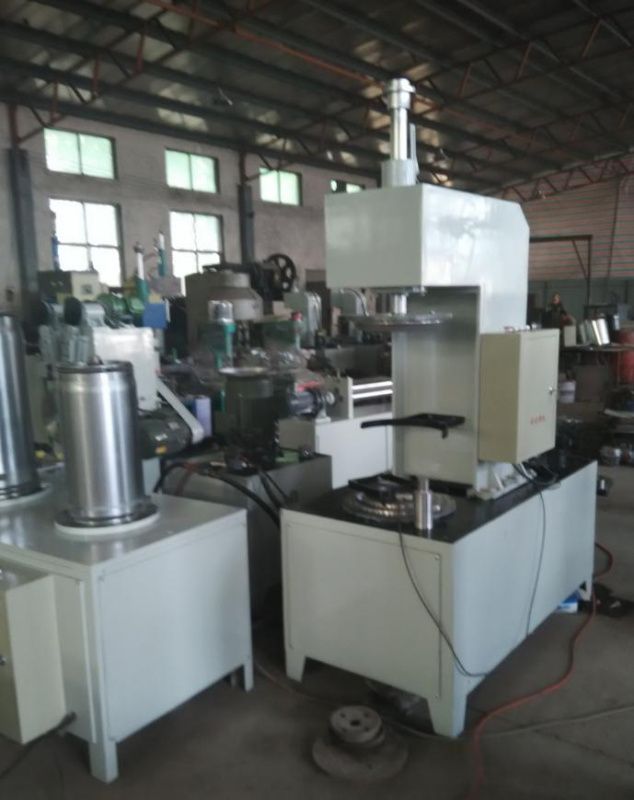

Гидравлическая отбортовочная машина

Источник питания: 380 В, 50 Гц, высота обработки: 680 мм

Мощность: 5,5 кВт

Диаметр формы: 356-343 мм

Габаритные размеры: 1100*850*2000.

Номинальное гидравлическое давление: 16 МПа

Производительность: 2-3 штуки в минуту

Гидравлическая шейкерная машина

Источник питания: 380 В, 50 Гц, высота обработки: 680 мм

Мощность: 7,5 кВт

Диаметр формы: 356-343 мм

Габаритные размеры: 1100*700*1300.

Номинальное гидравлическое давление: 16 МПа

Производительность: 2-3 штуки в минуту

Кольцевая формовочная машина:

Источник питания: 380 В 50 Гц, высота обработки: 680 мм

Мощность: 4 кВт,

Диаметр формы: 356 мм

Габаритные размеры: 1100*850*2000, д

авление воздуха: 0,5 Мпа.

Производительность работы: 2-3 штуки в минуту

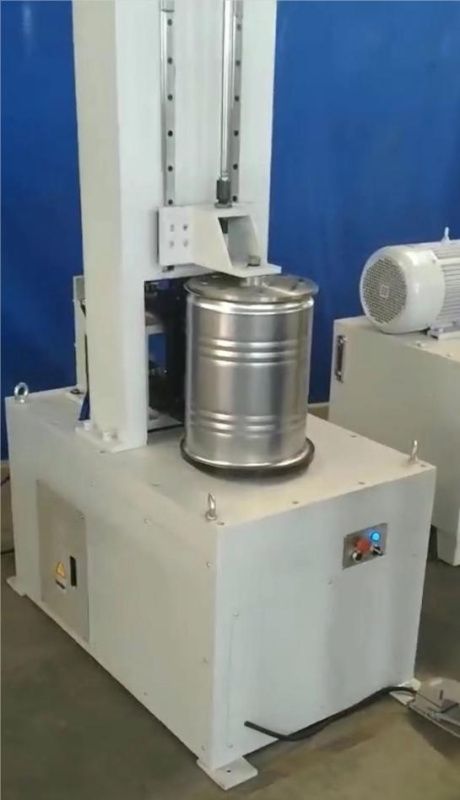

Двухконцовая герметизирующая машина

Источник питания: 380 В 50 Гц, высота обработки: 500-680 мм

Мощность: 12 кВт

Диаметр пресс-формы: 356-343 мм

Габаритные размеры: 2200*650*1600,

давление воздуха в источнике: 0,5Мпа.

Производительность: 2-3 штуки в минуту

Пневматическая машина для проверки герметичности:

Входная мощность: 380 В переменного тока / 50 Гц.

Производительность: 3 штуки в минуту

Диаметр заготовки: 300-400 мм

Вес оборудования: 550 кг

Высота обрабатываемой детали: 600-700 см

Габаритные размеры: 1700*1200*1000.

Машина для предварительной раскатки клея

Прямая кромка дна цилиндра предварительно раскатывается и заполняется герметиком.

Основные технические параметры:

Потребляемая мощность: 380 В переменного тока/ 50 Гц.

Общая мощность двигателя: 6,2 кВт

Производительность: 6 об/мин.

Диаметр заготовки: 343 мм

Вес оборудования: 500 кг

Толщина заготовки: 0,5-0,8 мм

Габаритные размеры: 1600*1000*1000.

Механическая штамповочная машина

форма V-образного типа

Номинальное усилие, КН 800

Ход с номинальным усилием, мм 4

Количество перемещений, шт./мин. 35-80

Ход ползуна, мм 150

Максимальная высота формы, мм 340

Высота формы регулируется на 80 мм

размер рабочего стола (слева и справа × спереди и сзади × толщина) мм 1000*550*90

Диаметр отверстия для ручки штампа, мм Φ50

Мощность главного двигателя, кВт*Ч 7,5*4

Используемое давление воздуха, кг/см2, 6

Размеры (длина × ширина × высота) мм 1800*1180*2980

В стоимость включены пуско-наладочные работы
