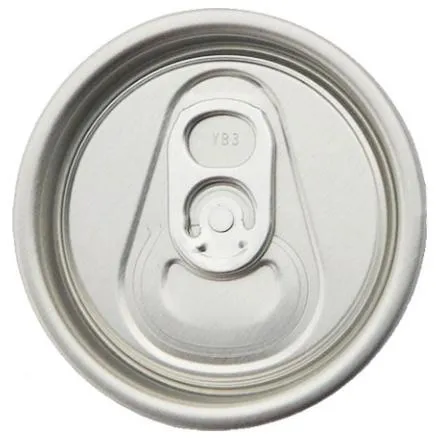

Линия по производству легкооткрываемых крышек (Производительность: 150–200 шт/мин)
Линия по производству корпусов (основных заготовок). Размер: 202#

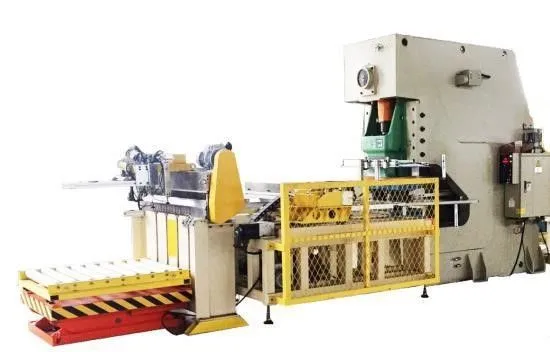

Система автоматической подачи (Автоматическая система подачи материала)
Предназначена для автоматической подачи листового материала.
Включает в себя: Платформу с ЧПУ для подачи, устройство автоматической подачи, датчик сдвоенных листов, платформу вырубного пресса, гидравлический подъемный стол и аксессуары, систему управления, 10-дюймовый цветной сенсорный человеко-машинный интерфейс (HMI), систему сервомоторов по 3 осям с ЧПУ, автоматическое устройство сбора отходов.
Пресс 45T
Предназначен для вырубки корпусов (основных заготовок).
Высокоточный глубокий вырубной пресс 45T:
Номинальное усилие: 450 кН
Номинальный ход: 4 мм
Ход ползуна: 100 мм
SPM (количество ходов в минуту): 80–110 ходов/мин (настраивается под заказ)
Макс. высота штампа: 270 мм
Регулировка высоты штампа: 60 мм
Расстояние между центром ползуна и станиной: 710 мм
Размер стола (Д×Ш×Г): 440×810 мм
Мощность главного двигателя: 5,5 кВт
Габаритные размеры: 2200×1125×2315 мм
Вес: 5500 кг
Штамп (Двойной пресс-форма, с пневматикой)
Двойной пресс-штамп (с пневматическим приводом) для высокоточного вырубного пресса 45T, под типоразмер 202#.

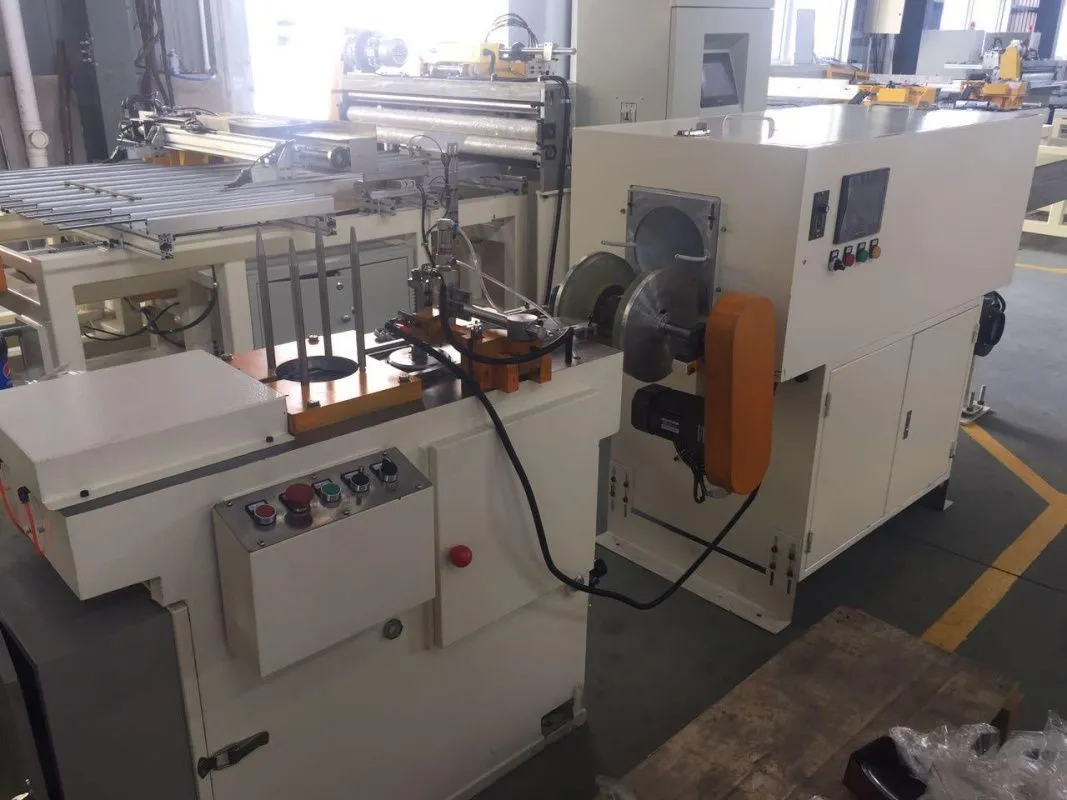

Кромкозакаточный станок
Предназначен для загибки (закатки) кромок корпусов (основных заготовок). Установка под типоразмер 202#.
Сменная оснастка для загибочной машины. Стоимость 1600$ (не входит в комплект поставки)
Переналадочная оснастка (сменные детали) для перехода на другие размеры.
Комбинированная машина для нанесения покрытия и сушки (Лакировально-сушильная машина)
Комбинированная линия для нанесения покрытия и горизонтальной сушки. Установка под типоразмер 202#.
Сменная оснастка для линии покрытия и индукционной печи. Стоимость 2100$ (не входит в комплект поставки)
Переналадочная оснастка (сменные детали) для перехода на другие размеры в линии нанесения покрытия и индукционной печи.
Система визуального контроля
Предназначена для обнаружения бракованных корпусов (1 камера + 1 управляющий ПК).
Конвейер
Автоматические соединительные устройства, включая простую накопительную платформу.
Линия по переработке (Оборудование для сборки EOE). Размер: 202#
Разматыватель рулонов (Подача материала для язычка)
Предназначен для размотки рулонов материала для язычка.
Максимальная нагрузка: 2–3 т.
Диаметр паллеты: 1300 мм.

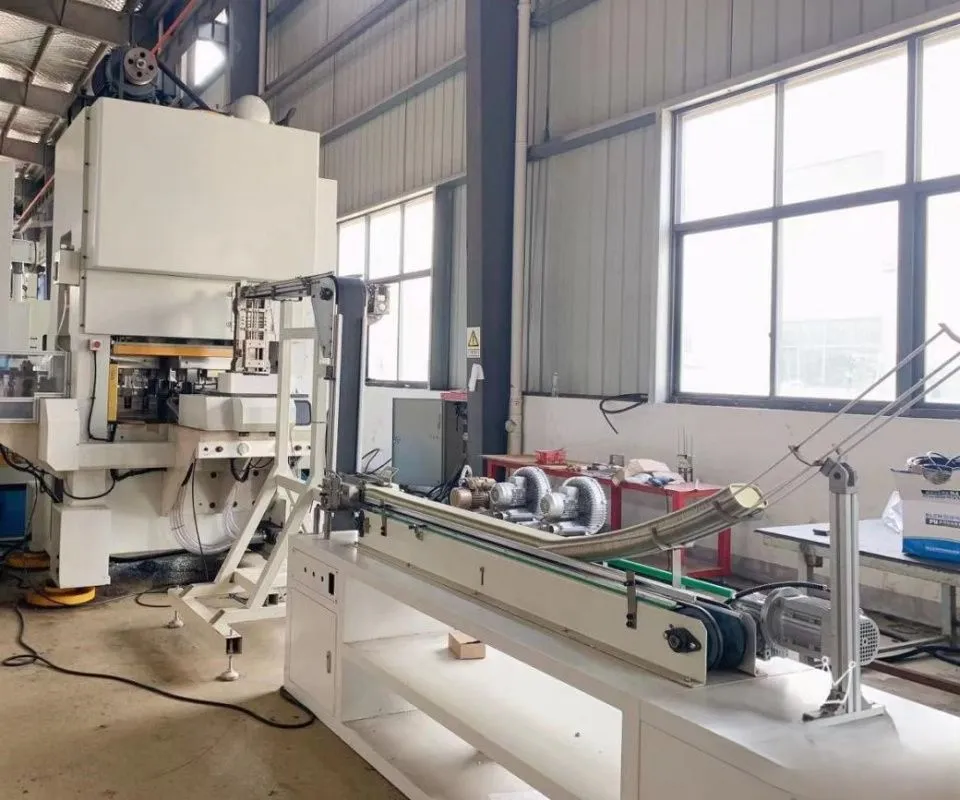

Загрузочный конвейер для крышек (Податчик корпусов)
Предназначен для автоматической подачи корпусов (заготовок EOE) в сборочный пресс.
Сборочный пресс 80T
Номинальное усилие: 800 кН
Номинальный ход: 2 мм
Ход ползуна: 60 мм
SPM (количество ходов в минуту): 160–240 ходов/мин (настраивается под заказ)
Макс. высота закрытия штампа: 360 мм
Регулировка высоты штампа: 40 мм
Размер зева (расстояние между стойками): 600 мм
Размер стола: 1000×750 мм
Размер нижней стороны ползуна: 1000×650 мм
Мощность главного двигателя: 11 кВт
Вес: 10 тонн
Габаритные размеры: 1600×1000×2800 мм

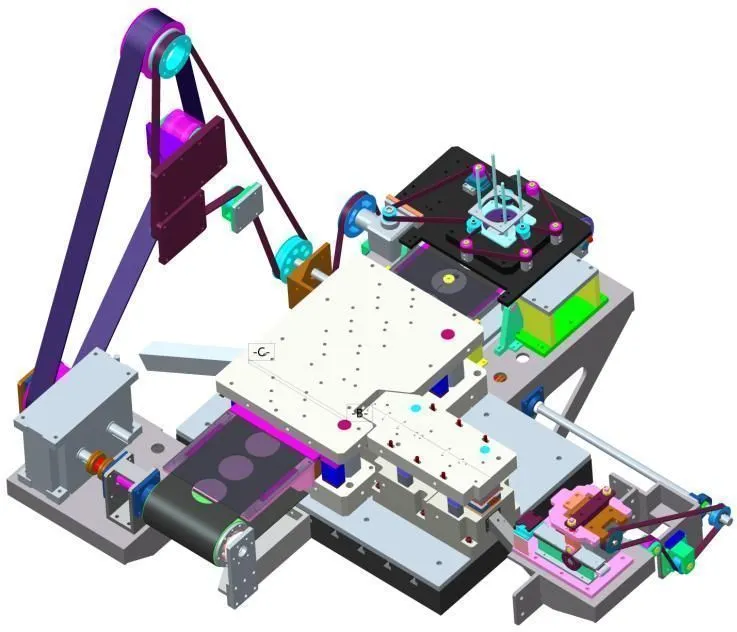

Система сборки (Одноканальная)
Одноканальная линия (установка под типоразмер 202# SOT).
Включает в себя: Податчик язычков, штамп для язычков, штамп для дорожек (канавок), индексный механизм (поворотный стол), механическую трансмиссию, электрический контроллер и т. д.
Сменная оснастка. Стоимость 63000$ (не входит в комплект поставки)
Переналадочная оснастка для перехода на другие типоразмеры.

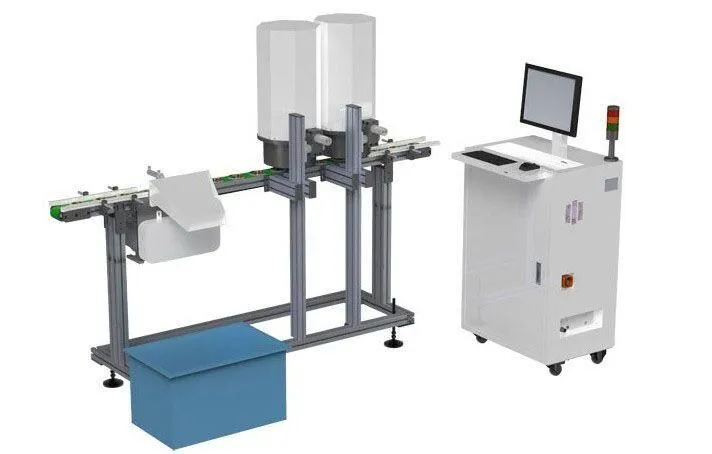

Система визуального контроля
Предназначена для контроля брака EOE (готовых крышек) на линии (2 камеры + 1 управляющий ПК). По одной камере на каждый канал для обнаружения загрязнений, деформации язычка и заклепки.
Конвейер (Счетчик отгрузки)
Соединительные устройства линии, включая автоматическое счетное устройство.
В стоимость включены пуско-наладочные работы
