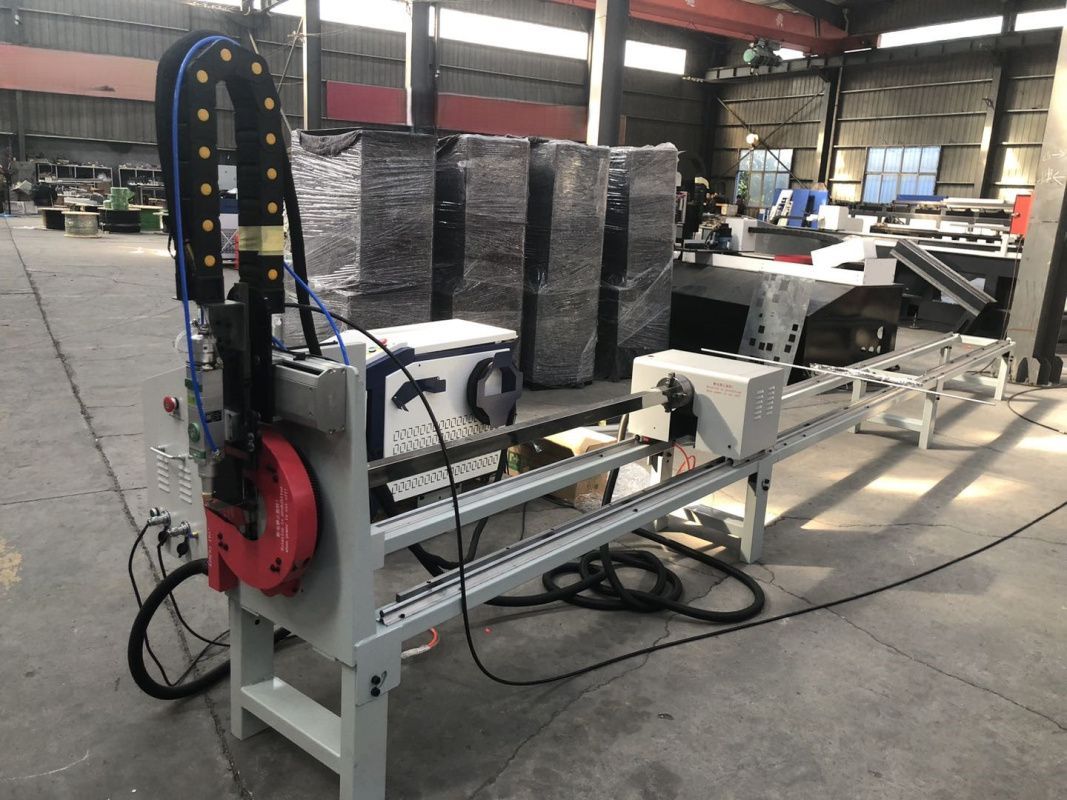

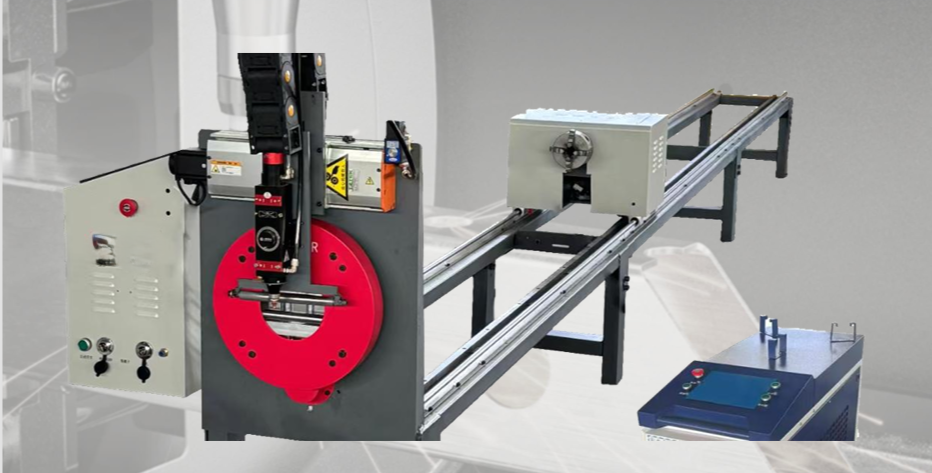

Лазерный труборезный станок мощностью 1500 Вт с автофокусом, модель N3-15
Лазерный труборезный станок мощностью 1500 Вт с автофокусом, модель N3-15
Перечень комплектации оборудования:
Лазерный генератор - 1500 Вт
Лазерная режущая головка - Raytools / Ospri
Водяной охладитель -Special Domain
ЧПУ система -Shanghai Fangling (включает ПО для раскроя)
Реле - Omron
Привод двигателя – сервопривод
Воздушный компрессор
Технические параметры оборудования:
|
Модель / Параметр |
Значение |
|
Эффективный диаметр резки трубы |
Круглая труба: 15-114 мм; Квадратная/прямоугольная труба: 20-100 мм |
|
Толщина реза |
3 мм (зависит от мощности лазера) |
|
Эффективная длина резки трубы |
6000 мм |
|
Погрешность точности резки |
±0,3 мм |
|
Скорость резки |
Квадратная труба: 0-4000 мм/мин; Круглая труба: 0-8000 мм/мин |
|
Точность позиционирования |
±0,01 мм |
|
Габариты оборудования |
6600 × 500 × 1100 мм (фактические могут отличаться) |
|
Вес оборудования |
510 кг |
|
Напряжение питания |
380 В, трёхфазное, 50 Гц |
|
Источник газа |
Сжатый воздух |
|
Способ привода |
Зубчато-реечная передача |
|
Направляющие |
Двухсторонние цилиндрические направляющие |
|
Патронный узел |
Передний: ручной универсальный патрон; Задний: ручной четырёхкулачковый патрон |
|
Способ загрузки |
Ручная подача - автоматическая подача и резка |
|
Длина необработанного остатка |
180 мм |

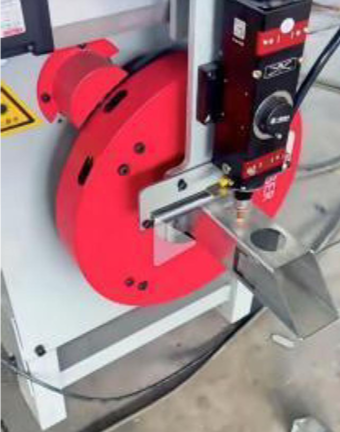

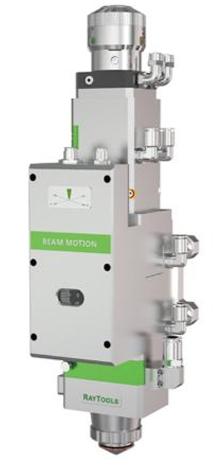

Лазерная головка с автофокусом -Raytools
Конструкция лазерной головки полностью герметична, что обеспечивает защиту оптических компонентов от загрязнения пылью.
Защитная линза установлена по выдвижной схеме, что упрощает её замену.
Технические характеристики:
Рабочая длина волны - 1080 нм
Фокусное расстояние коллиматора - 100 мм
Фокусное расстояние объектива - 150 мм
Диапазон регулировки фокуса - -7 мм ... +6 мм
Давление вспомогательного газа - < 1 МПа
Вес - 2,7 кг

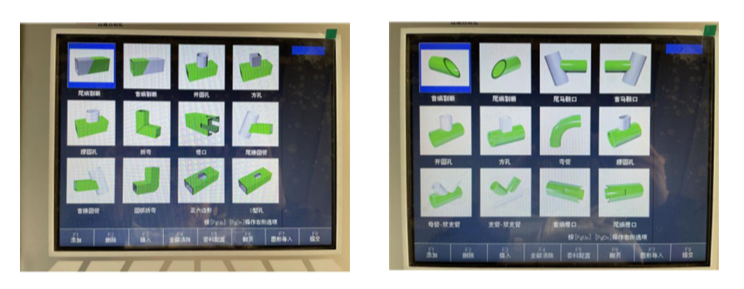

Система ЧПУ
Ключевые особенности системы:
Встроенная графическая библиотека с набором типовых контуров для резки
Интуитивный интерфейс с возможностью программирования без написания кода
Простота в освоении и эксплуатации
Наличие USB-интерфейса для прямой загрузки файлов с флеш-накопителя
Удобство работы непосредственно в цеховых условиях
Возможность онлайн-обновления всех функций и технологических процессов
Портативная станина
Конструкция рамы: выполнена из квадратной трубы сечением 100*50*3 мм.
Компактность: малые габариты обеспечивают удобство транспортировки.
Модульность: состоит из трёх секций длиной 2,2 метра каждая, соединяемых при монтаже.
Применение: предназначена для эксплуатации непосредственно на строительной площадке.

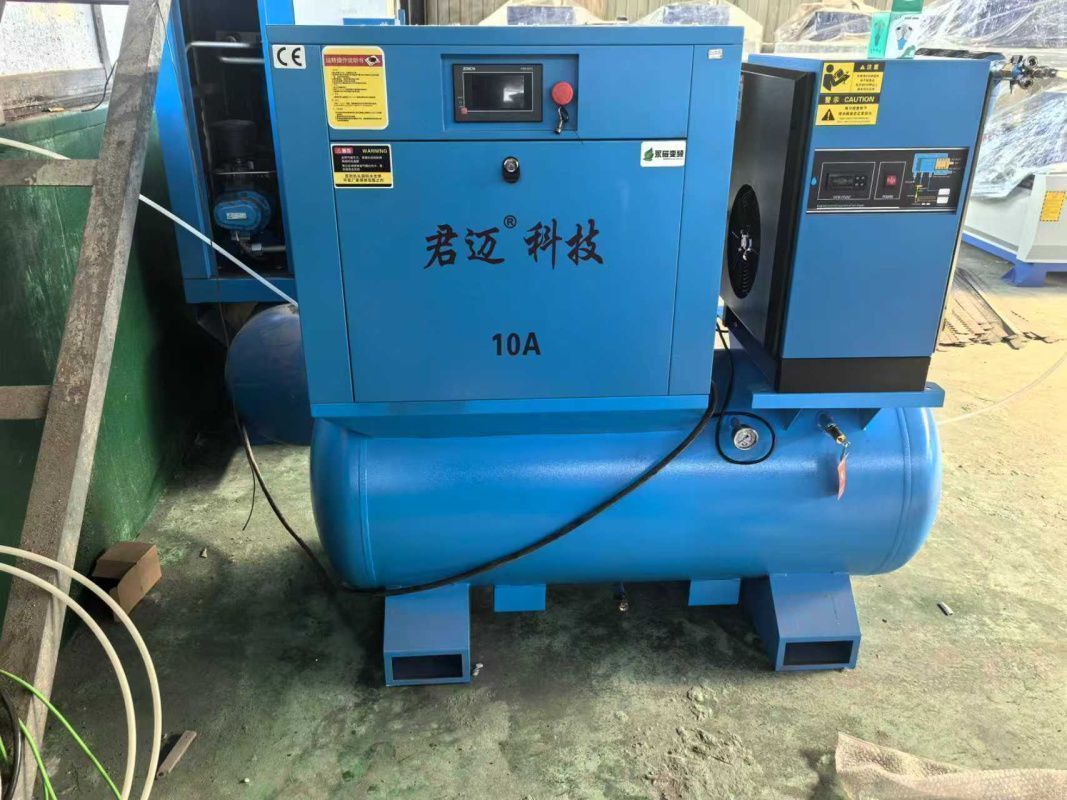

Компрессор:
Комбинированный винтовой воздушный компрессор
Модель компрессора -10А-1,3МПа
Номинальный объемный расход - 0,9 м/мин
7,5 кВт/380 В
Постоянный магнит
Скорость хоста -3000 об/мин
Объем хранения газа -230л
Модель холодной сушилки -10 л.с.-1.0
Вес нетто -260 кг
Внешние размеры (длина) -1350*500*1100мм
В стоимость включены пуско-наладочные работы.
