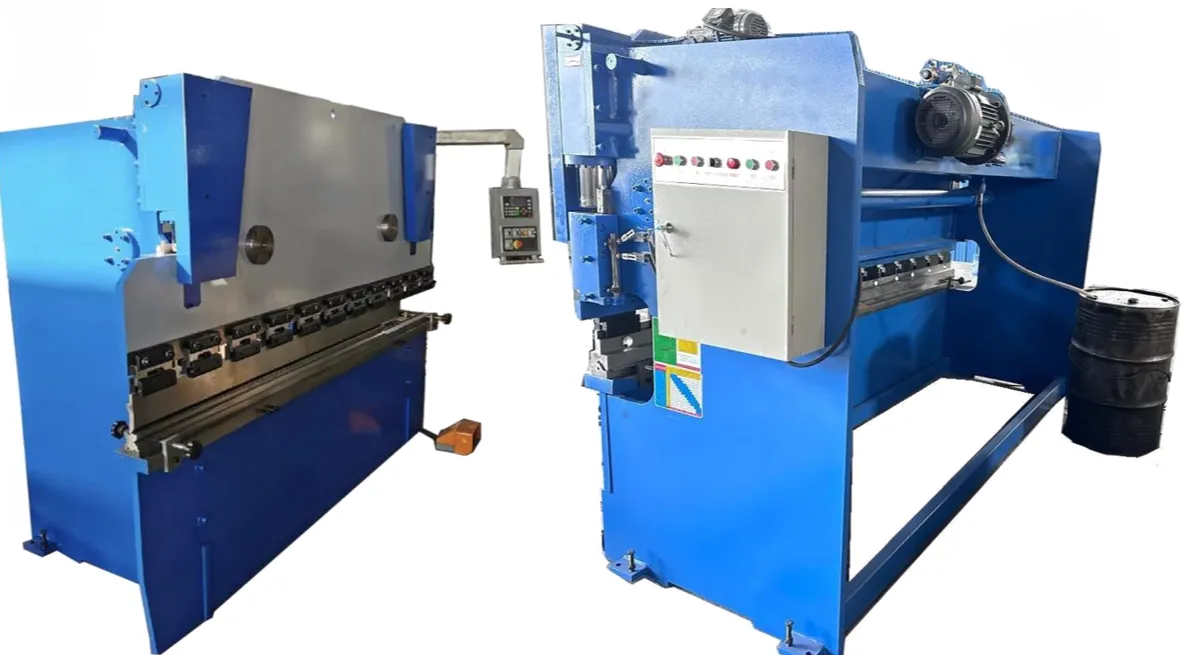

Гибочный станок для листового металла с ЧПУ (модель PT-75)
Основные характеристики:
· Усилие гибки: 80/100/125/160 тонн
· Длина гиба: 2500 мм / 3200 мм
· Рама: Усиленная (толщина 40 мм)
|
Передача |
Высокоточный шариковый винт |
|
Гидронасос |
10MCY14-1B |
|
Привод |
Двойной сервомотор |
|
Направляющие |
Линейные рельсы |
|
Оснастка |
Прецизионные гибочные штампы |
|
Система управления |
E21 (CNC) |
|
Фиксатор |
Быстрозажимной механизм |
Технические характеристики оборудования:
|
№ |
Наименование параметра |
Ед. изм. |
Значение |
|
1 |
Номинальное усилие |
Тыс. Ньютон |
800 |
|
2 |
Длина рабочего стола |
мм |
2500 / 3200 / 4000 |
|
3 |
Ширина рабочего стола |
мм |
160 |
|
4 |
Расстояние между стойками |
мм |
1850 / 2550 / 3200 |
|
5 |
Глубина горловины |
мм |
280 |
|
6 |
Максимальный ход |
мм |
120 |
|
7 |
Максимальная высота в закрытом положении |
мм |
350 |
|
8 |
Частота хода ползуна (холостой ход) |
раз/мин |
10 |
|
9 |
Скорость движения ползуна |
Холостой ход |
60 мм/с |
|
Рабочий ход |
8 мм/с |
||
|
Возврат |
66 мм/с |
||
|
10 |
Главный двигатель |
Модель |
YE2 132M2-6 |
|
Мощность |
5.5 кВт |
||
|
Скорость вращения |
960 об/мин |
||
|
11 |
Масляный насос |
Модель |
10MCY14-1B |
|
Давление |
31.5 МПа |
||
|
Расход |
10 л/мин |
||
|
12 |
Максимальное рабочее давление гидросистемы |
МПа |
26.5 |
|
13 |
Габариты станка |
Длина |
2500 / 3260 / 4100 мм |
|
Ширина |
1500 мм |
||
|
Высота |
2400 мм |
Детали станка:

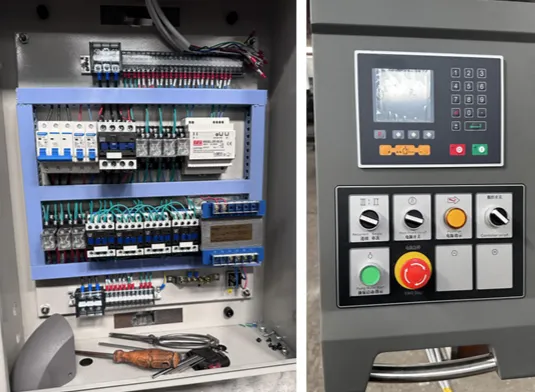

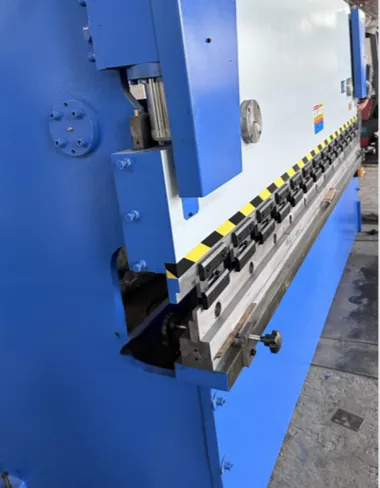

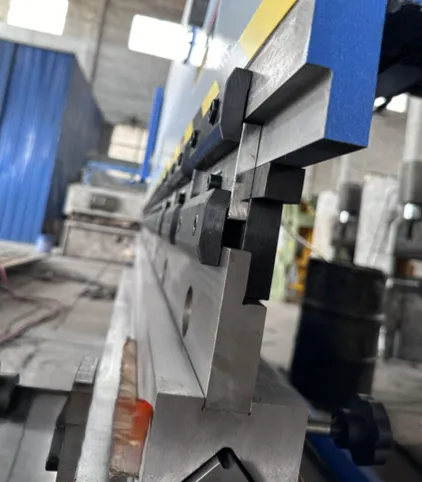

Гибочные формы: Управление:
Мотор:
В стоимость оборудования включены пуско-наладочные работы
