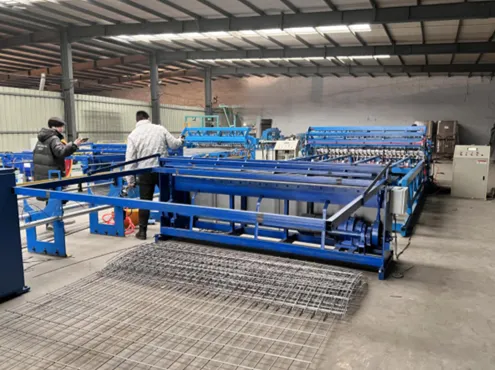

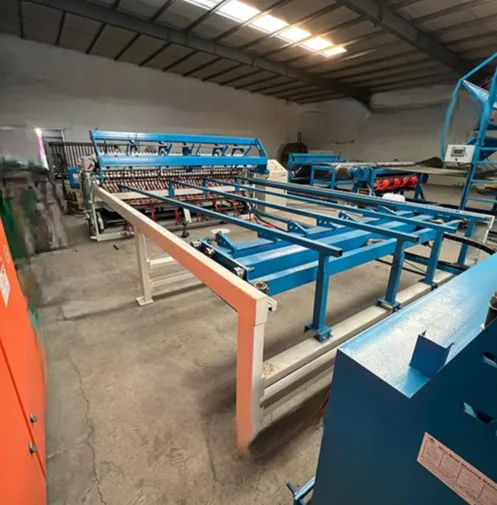

Автоматическая линия для сварки сетки из арматуры с ЧПУ (модель D 2.5-6.0)

·        Тип управления: PLC + сенсорный экран

·        Сварочная технология: Электрическая контактная сварка с управлением через симисторные контроллеры

·        Система протяжки сетки: Серводвигатель (прямой и обратный ход)

·        Система прижима: Регулируемое пружинное давление

·        Вес оборудования: ≈ 3.5 тонны

·        Габаритные размеры (Д×Ш×В): 5100×2500×1700 мм

·        Напряжение питания: 380В ±5%, 50Гц, трёхфазное

·        Макс. расстояние от щита управления: ≤ 100 м

·        Сечение кабеля питания (медь): 95 мм²

·        Тип охлаждения: Водяное

·        Требования к воде:

o   Чистая, нейтральная или слабощелочная (pH 7-8)

o   Расход воды: 5.12 м³/ч

o   Температура на входе: 25-30°C

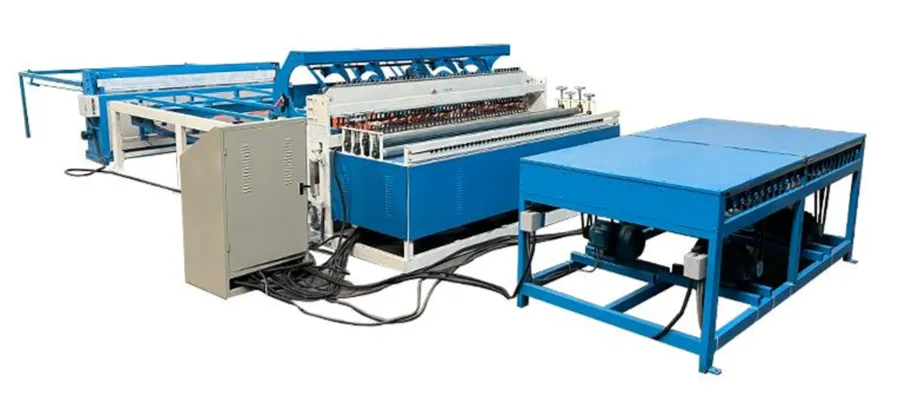

1.     Главный сварочный аппарат

Бункер для подачи проволоки: используется для автоматической подачи поперечной проволоки.

ПЛК, управление с сенсорным экраном и вспомогательной ручкой

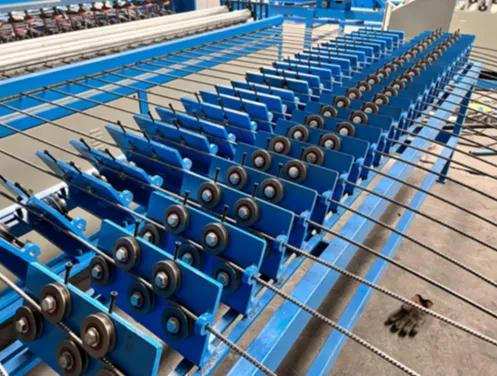

2. Устройство для выпрямления/ правки проволоки

Основные характеристики автоматической линии правки:

Назначение: Правка проволоки (до 16 нитей одновременно)

Двигатели: 2 шт. × 3.0 кВт (высокая производительность)

Габариты (Д×Ш×В): 2.5 × 2.0 × 1.3 м

·        Назначение: Правка проволоки (16 нитей одновременно)

·        Габаритные размеры (Д×Ш×В): 2.5 × 2.0 × 1.1 м

·        Полностью механическая конструкция - не требует электропитания

·        Одновременная обработка 16 нитей проволоки

·        Компактные размеры для удобства размещения в производственной линии

·       Простота обслуживания - отсутствие двигателей и сложных механизмов

3. Станок для правки и резки проволоки (2 комплекта)

Диаметр обрабатываемой проволоки -2.5–6.0 мм

Макс. длина резки    - 2000 мм

Двигатель правки     - 2.2 кВт

Двигатель резки       - 1.5 кВт

Рабочая скорость      - 30–40 м/мин

Габариты (Д×Ш×В) - 4.5 × 0.45 × 1.1 м

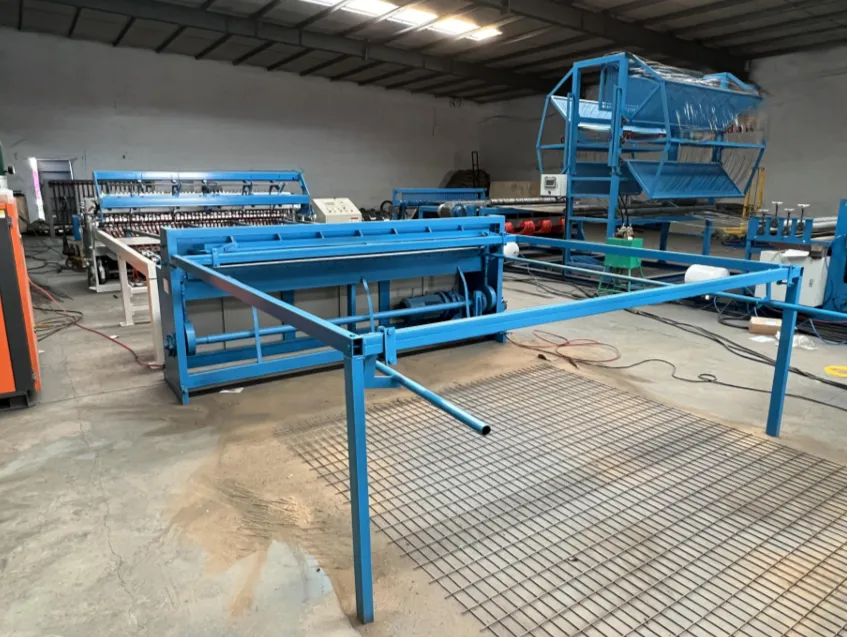

4. Автоматическая машина для резки сетки (1 комплект)

Основные параметры:

Диаметр проволоки - 2.5–6.0 мм

Макс. ширина сетки - 1600 мм

Двигатель - 4.0 кВт (с электромагнитным тормозом)

Габариты (Д×Ш×В) - 2.1 × 4.3 × 1.4 м

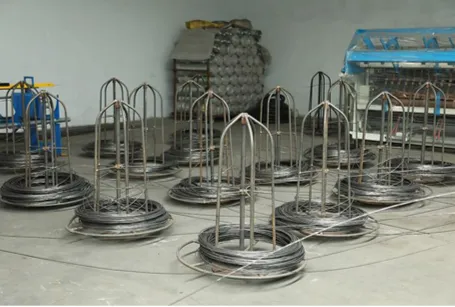

5. Устройство для размотки проволоки (18-ниточное)

Грузоподъемность: 300-400 кг на катушку

6. Система охлаждения воды (1 шт)

Двигатель вентилятора - 0,18 кВт

Двигатель водяного насоса - 1,1 кВт

Производительность - 7,8 м3/ч

Основные функции и преимущества станка для сварки сетки

·        Функция: Проволока подается автоматически с катушек, что упрощает процесс и снижает трудозатраты.

·        Персонал: Для работы всей линии достаточно 2 операторов.

·        Инновационная система: Новые модели трансформаторов с водяным охлаждением, что увеличивает срок службы.

·        Экологичность: Вода не расходуется, а циркулирует в замкнутом контуре (рециркуляция).

·        Микрокомпьютерный контроль: Каждый трансформатор управляется индивидуально, что обеспечивает:

o   Точное давление при сварке.

o   Гибкие настройки тока и времени сварки через сенсорный экран.
