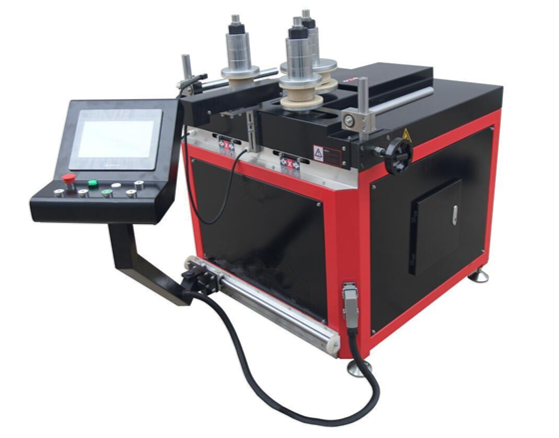

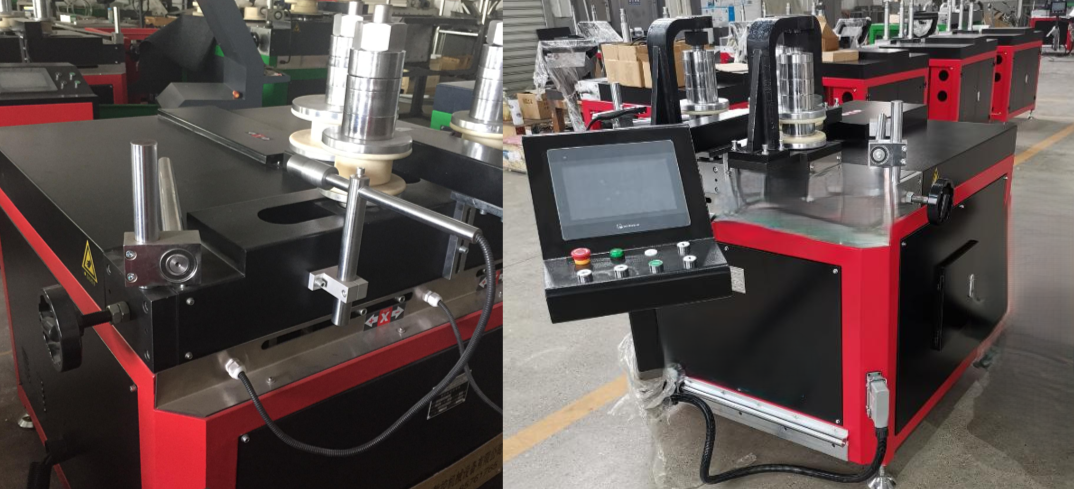

3D осевой гибочный станок с ЧПУ для алюминиевого профиля (модель CCW- 159)

Особенности и функции:

Используется для изгиба металлического материала, такого как железо, медь, алюминий и сплавы.

Контроллер ЧПУ который делает машину легкой в использовании, эффективной и точной.

Использование программного обеспечения ЧПУ делает операцию изгиба очень простым.

Сервопривод обеспечивает точность изгиба.

Примеры гибки:

Основные компоненты конфигурации устройства:

Японский «Panasonic» - Plc Controller

Тайвань "Weinview" - сенсорный экран

"Estun" - Система сервопривода

Шнайдер, Франция - электрические компоненты

Sino - гибочные элементы

 Вращение оси X и подача оси Y с использованием сервопривода с ЧПУ и сервоприводом:

обеспечивает высокую точность позиционирования.

Профиль может быть согнут до желаемой формы:

- однократно

- многократно (в соответствии с требованиями профиля).

Возможные формы изгиба: C-образная, круга, овальная, U-образная, 3R-образная, многосегментная дуговая программа (кривизна), C-образная программа.

Программное обеспечение имеет следующие вспомогательные функции:

- Автоматический расчет для гибки профиля

- Вспомогательные расчеты: знание длины аккорда и высоты аккорда необходимо для расчета радиуса и длины дуги.

- Функция самодиагностика: при неисправности оборудования, можно в автоматическом проверить что именно неисправно.

- Функция ручной регулировки: неточные размеры дуги могут быть откалиброваны вручную (экономия материал)

- Функция сохранения формулы (затем, когда нужна программа для того же профиля, можно использовать формулу и не вносить заново данные)

Технические параметры

1.     мощность: 4.0KW

2.     вольтаж: 380V 50HZ

3.     скорость ролика: 1-15 rev / min

4.     пяточное расстояние оси: 280-600mm

5.     диаметр ролика: 50mm

6.     тяга толкателя оси Y: 13Ton (max. 20 tons)

7.     точность повторного позиционирования толкателя оси Y: ≤ 0.01mm

8.     максимальный крутящий момент на одной оси: 2500n.m

9.     минимальный радиус обработки (внутренняя дуга): 100 мм (в зависимости от формы

10. размер: 1500 мм*1200 мм*1400 мм

11. вес машины: 900 кг
