Основные детали оборудования изготовлены из нержавеющей стали или имеют хромированное покрытие. Все зоны контакта с продукцией облицованы нержавеющей сталью, что повышает уровень гигиены и защитные свойства.

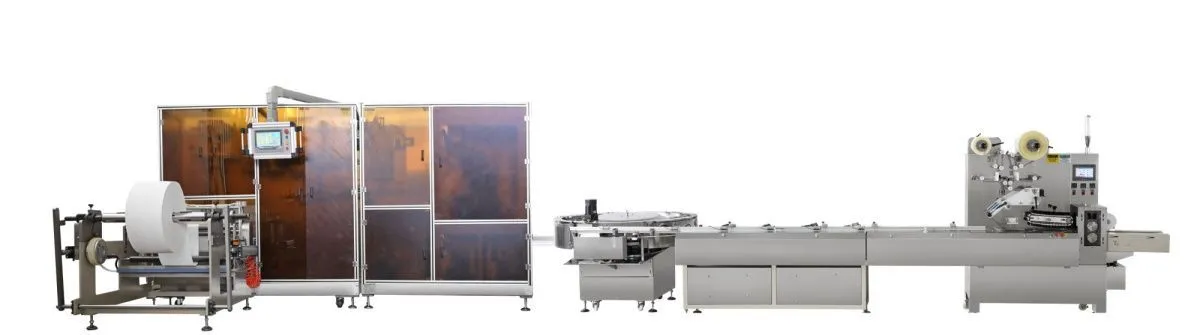

Вся машина выполнена по линейной компоновке, с подачей материалов с одной стороны (сверху и снизу).

Резка и складывание нетканого материала происходят синхронно, что эффективно повышает производительность машины.

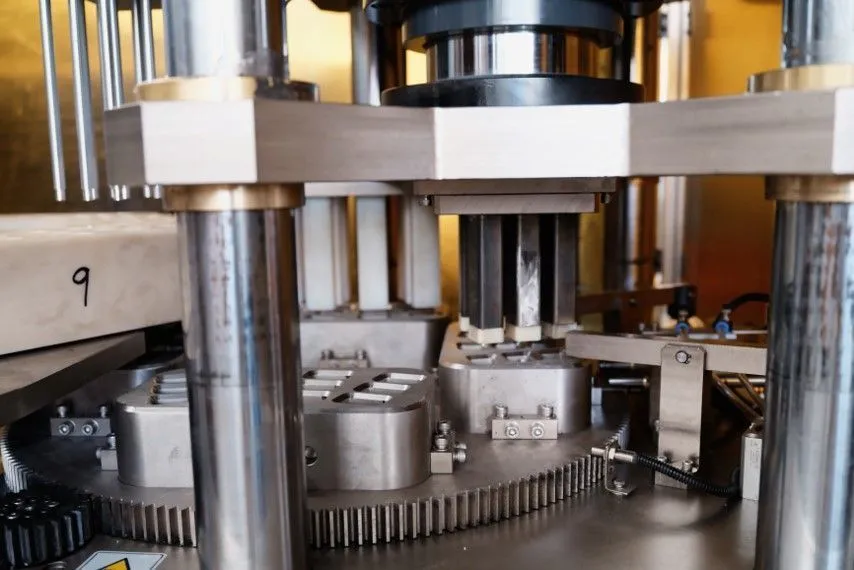

Давление создаётся гидравлической системой; усилие прессования и эффект сжатия регулируются в реальном режиме времени.

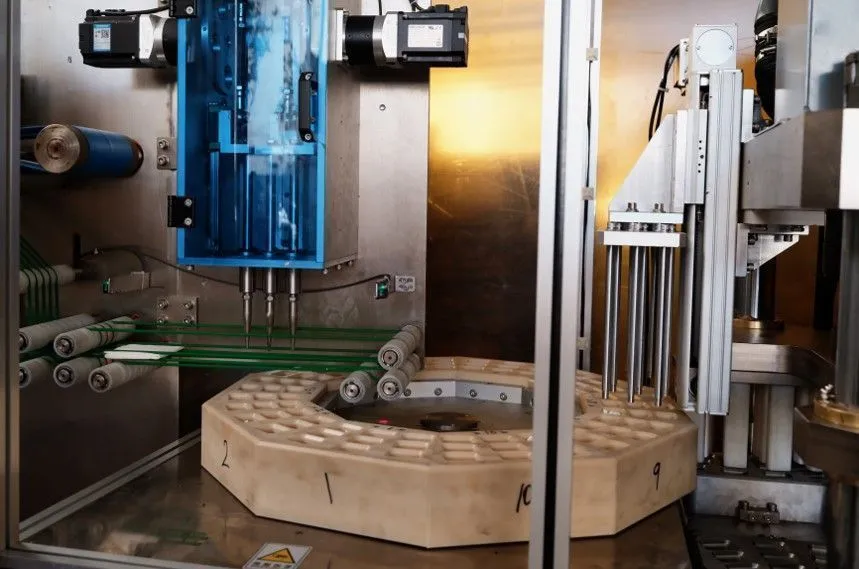

Механическая часть выполнена по модульной схеме с использованием цельных блоков пресс-форм. Конструкция проста и понятна, что позволяет быстро и легко менять типоразмеры и виды упаковываемой продукции.

Применяются сервосистема управления движением и высокоточный планетарный редуктор, обеспечивающие эффективную и стабильную работу оборудования.

В процессе производства исключён контакт персонала с продукцией, что гарантирует гигиеничность, безопасность и надёжность.

Технические параметры

Скорость производства: 1 выход / 8 форм: 150–200 шт./мин 1 выход / 12 форм: 150–260 шт./мин. Скорость для других спецификаций зависит от типа и плотности нетканого материала. Для различных размеров готового изделия требуется смена пресс-форм.

Тип нетканого материала: Комбинированный — спанлейс из вискозы, гладкая / жемчужная / EF-структура

Плотность нетканого материала 40–100 г/м²

Размер в развёрнутом виде Д × Ш (мм) 200–300 × 200–300

Размер готового изделия: Круглые Ø45 мм, прямоугольные 28×40 мм, прямоугольные 30×50 мм и другие; размеры изготавливаются на заказ

Форма складывания: Продольное C-образное складывание в 2–3 слоя; поперечное складывание пополам

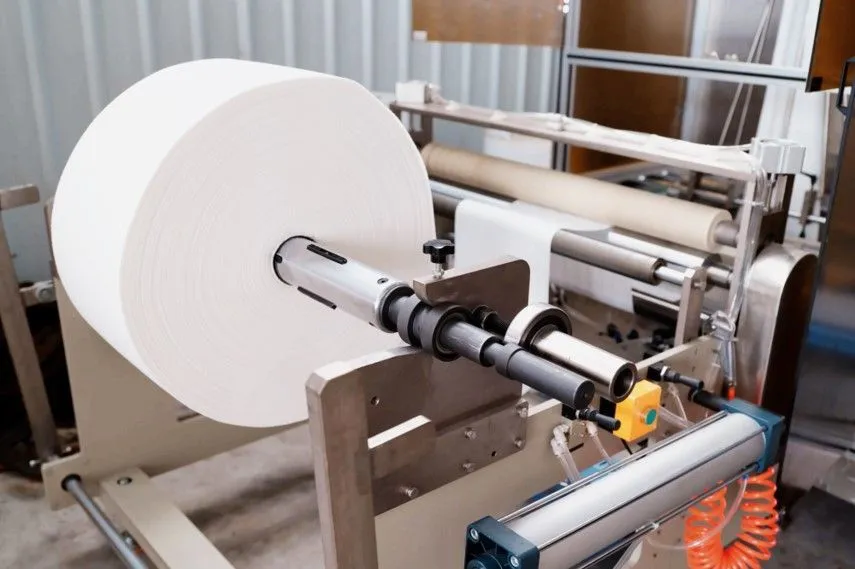

Внутренний диаметр сердечника рулона 76,2 мм

Наружный диаметр рулона: Максимум 1200 мм

Стандарты качества Доля брака ≥ 98%

Требования к электропитанию 380 В (±5 %) / 50 Гц, 3 фазы + N + PE, 15 кВА

Сжатый воздух 6 бар, 600 л/мин

Компрессор не включен в стоимость

Габаритные размеры (Д × Ш × В) 10550 × 3720 × 2000 мм

Вес машины 3000 кг

Основные компоненты:

Сенсорный экран (HMI) Innovance (Huichuan)

ПЛК Innovance (Huichuan)

Сервопривод (3 шт.) Innovance (Huichuan)

Автоматический выключатель CHINT

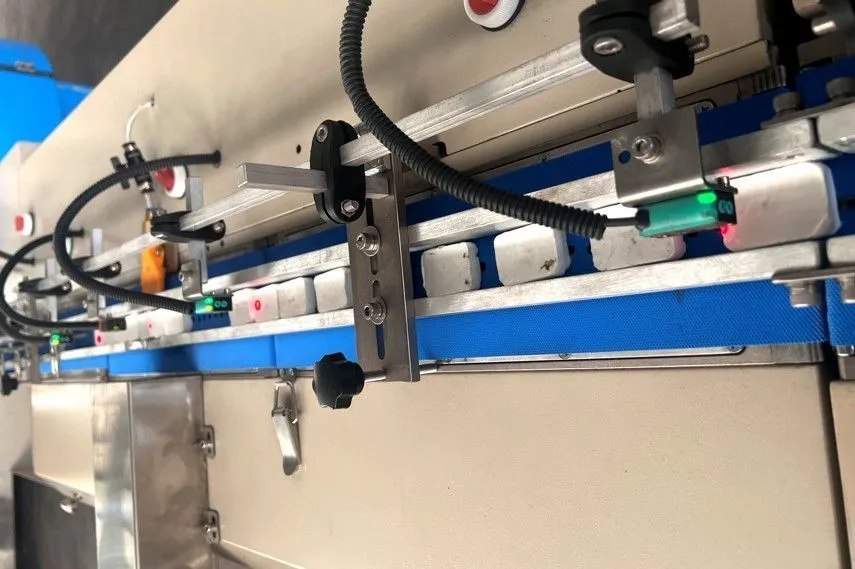

Датчик приближения Panasonic

Электромагнитный клапан AirTAC

Кнопка Schneider

Кнопочный переключатель Schneider

Кнопка аварийной остановки Schneider

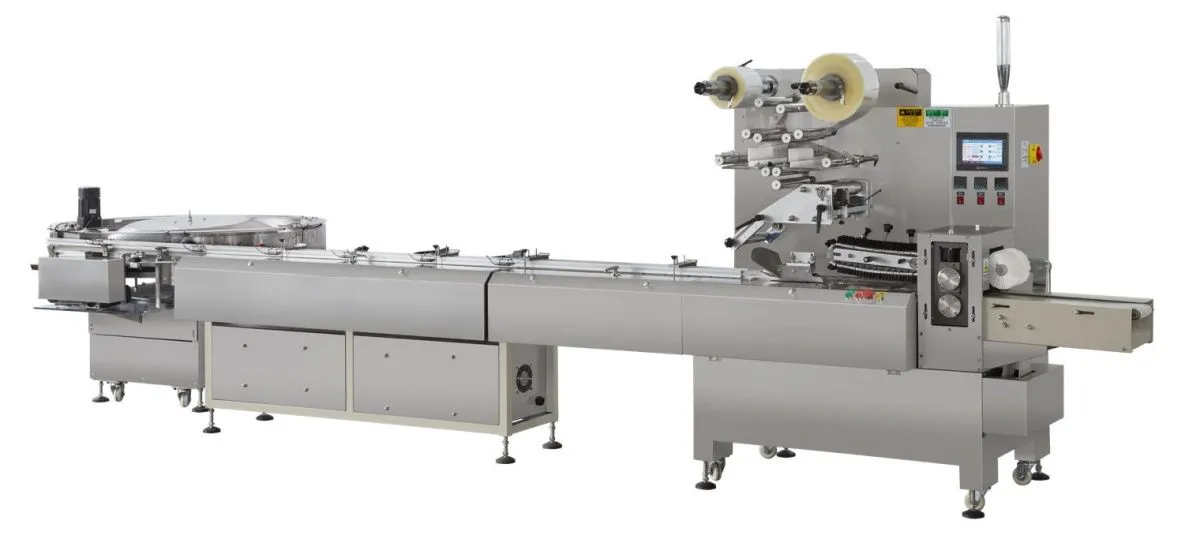

Упаковочный станок:

Оснащена контролем температуры нагрева, защитой от перегрузки основного двигателя, контролем уровня упаковочного материала и автоматической аварийной остановкой при неисправностях.

Максимальный диаметр рулона плёнки — 350 мм. Двухрулонная конструкция с автоматическим переключением позволяет не останавливать оборудование для смены плёнки, повышая общую эффективность работы машины.

Все детали, контактирующие с упаковываемым продуктом, изготовлены из высококачественной нержавеющей стали и высококачественных нетоксичных алюминиевых сплавов.

Управление осуществляется с помощью ПЛК-контроллера, сенсорного экрана.

Технические параметры

Производительность 300 упаковок/мин (при длине пакета 100 мм)

Максимальная ширина плёнки 260 мм

Максимальный диаметр плёнки 350 мм

Толщина упаковочной плёнки 0,01–0,1 мм

Ширина упаковываемого продукта 15–100 мм

Толщина упаковываемого продукта 0,3–30 мм

Мощность нагрева продольной предварительной термосварки 0,45 кВт × 2

Мощность нагрева продольного запаечного ролика 0,45 кВт × 2

Мощность нагрева поперечной термосварки 0,45 кВт × 8 (4 ножа)

Мощность серводвигателя поперечной сварки 0,85 кВт

Мощность серводвигателя главного привода 0,4 кВт (продольная сварка)

Мощность серводвигателя подачи материала 0,4 кВт

Мощность серводвигателя устройства выравнивания 0,4 кВт × 4

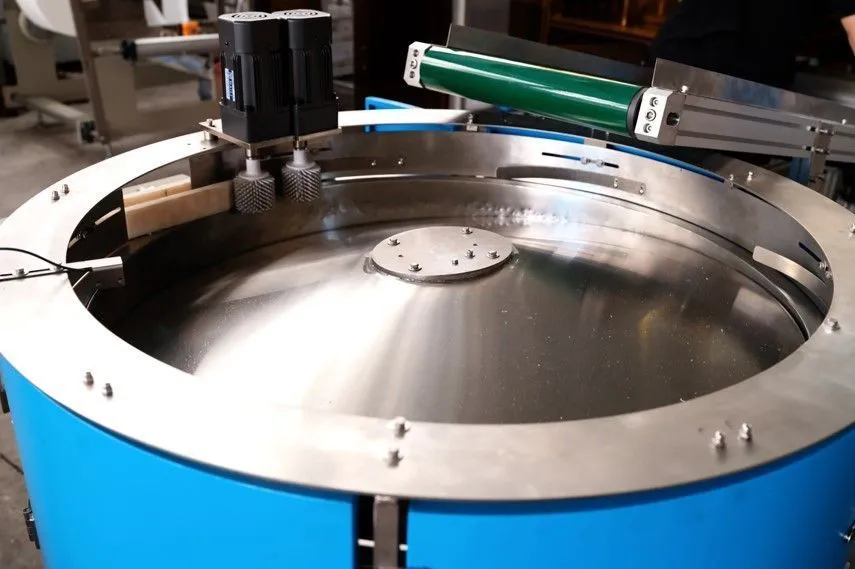

Мощность двигателя центробежного диска 0,2 кВт × 2

Мощность двигателя «одиночного мостика» и щёточного двигателя 0,12 кВт × 3

Электропитание, общая мощность 220 В, 9,41 кВт

Производительность воздушного компрессора   ≥ 0,25 м³/мин, давление: 0,6–0,8 Мпа

Компрессор не включен в стоимость

Габаритные размеры (Д × Ш × В) 5770 × 1620 × 1740 мм

Вес 1200 кг
