Линия по производству блоков из пенополистирола WO-1200-N
Информация об оборудовании

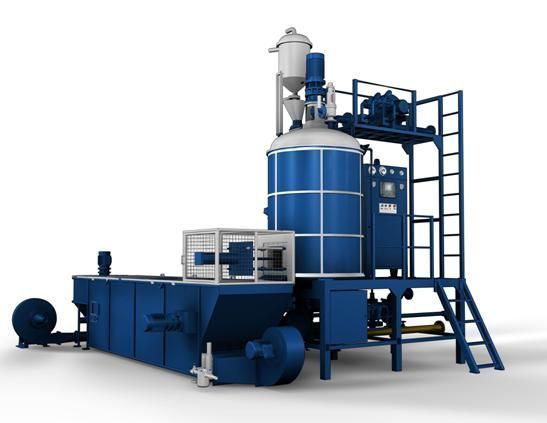

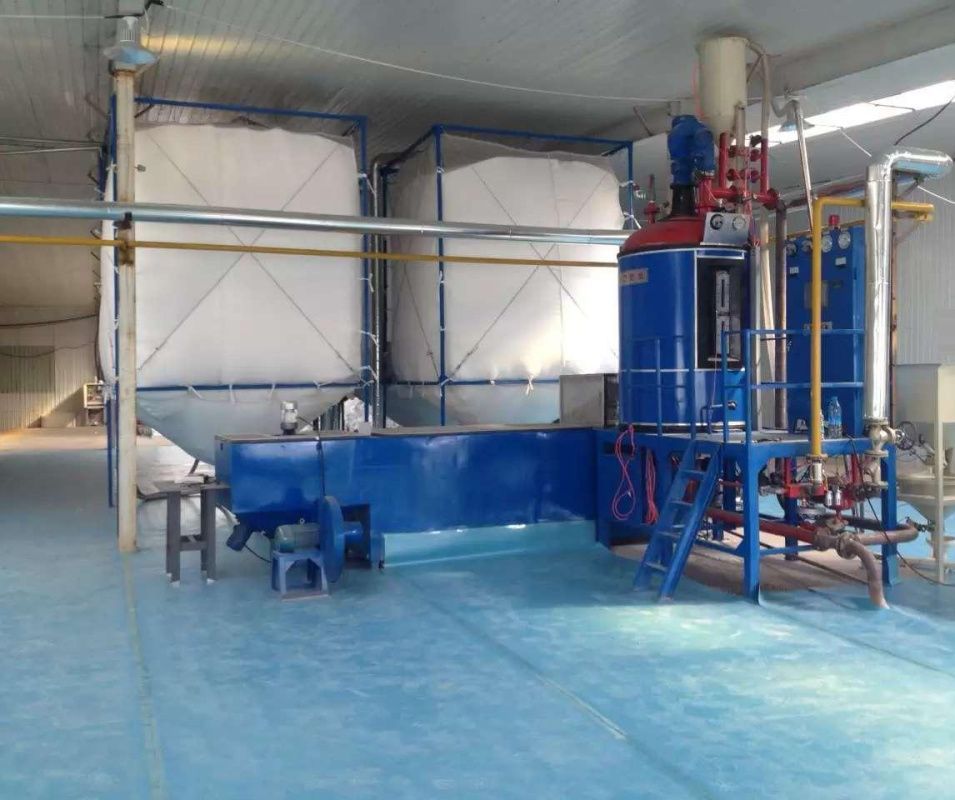

Машина для предварительного вспенивания пенополистирола
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
· Включает основной корпус стандартного предвспенивателя, сушилку с псевдоожиженным слоем, весовую систему, нагнетатель подачи материала.
· Паросистема: Редуктор давления пара и угловой клапан для регулировки пара.
· Система наполнения: Использует электронную весовую систему с автоматическим наполнением материала по заданному весу через сенсорный экран.
· Контроль уровня материала: Фотоэлектрический датчик для контроля степени вспенивания.
· Электроконтроль: Программируемый контроллер PLC и сенсорный экран обеспечивают полностью автоматизированный процесс.
· Эффективный шнековый транспортер и электронное взвешивающее устройство повышают производительность и снижают трудозатраты.
· Герметичная конструкция камеры обеспечивает высокую эффективность и экономию пара.
· Большинство компонентов машины - известные мировые бренды.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Диаметр Φ1100 мм
Высота 1500 мм
Объем 1.4 м³
Вход Φ50 мм
Расход 6~9 кг/цикл
Давление 0.6~0.8 МПа
Вход Φ40 мм
Расход 1.0~1.2 кг/цикл
Давление 0.6~0.8 МПа
Слив
Выход вентилятора Φ80 мм
Основной выброс Φ80 мм
Электропитание
Установочная мощность 15.5 кВт
Потребление 0.3 кВт/цикл
Плотность 12~30 г/л
Производительность
12 г/л 220~250 кг/ч
18 г/л 300~320 кг/ч
20 г/л 380~400 кг/ч
30 г/л 480~500 кг/ч
Габариты (Д×Ш×В) 6300×3600×3500 мм
Вес 2500 кг
Требуемая высота помещения 6000 мм
Бункер для материала из пенополистирола размером 2,5×2,5×6 М
Формовочная машина для блоков воздушного охлаждения из пенополистирола
ОСНОВНЫЕ ОСОБЕННОСТИ:
· Режимы работы: полностью автоматический, полуавтоматический, средний пуск и ручное управление;
· Гидравлическая система смыкания формы - стабильная и надежная;
· Главный паровой клапан управления - пневматический, с хорошей герметичностью и длительным сроком службы;
· Программируемое управление с цветным сенсорным экраном, удобное в эксплуатации;
· Автоматическая подача материала - удобство и высокая эффективность;
· Основные компоненты (CPU модуль, сенсорный экран и др.) - международные бренды;
· Принудительное воздушное охлаждение - высокая эффективность охлаждения, низкое содержание влаги;
· Весовая платформа доступна для отдельной покупки по требованию заказчика;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметр |
Ед.изм. | |
|
Размер формы |
мм |
6090×1240×620 |
|
Размер изделия |
мм |
6000×1200×600 |
|
Пар | ||
|
Размер входа |
мм |
φ150 |
|
Расход |
кг/цикл |
30-40 |
|
Давление на входе |
МПа |
0.5-0.8 |
|
Сжатый воздух | ||
|
Размер входа |
мм |
Φ65 |
|
Расход |
кг/цикл |
1.5-1.8 |
|
Давление на входе |
МПа |
0.5-0.8 |
|
Инжектор | ||
|
Количество входов |
шт |
6 |
|
Размер входа |
мм |
70 |
|
Дренаж | ||
|
Размер слива |
мм |
φ125 |
|
Основной слив |
мм |
φ150 |
|
Вентилятор | ||
|
Мощность |
кВт |
7.5 |
|
Электропитание | ||
|
Мощность |
кВт |
11 |
|
Потребление |
кВт/ч |
6 |
|
Габариты |
мм |
8700×2800×3000 |
|
Вес |
т |
8 |

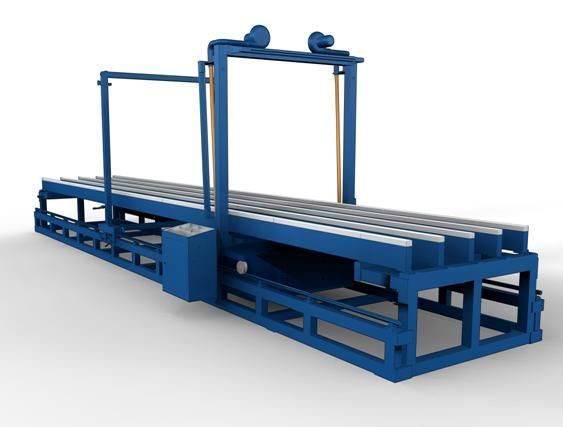

Станок для резки блоков из пенополистирола
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
· Рама сварена из квадратных труб, компактная конструкция;
· Электротермическая резка проволокой обеспечивает гладкую поверхность реза;
· Частотный преобразователь регулирует скорость двигателя - простая настройка, плавный ход, низкий уровень шума, точные размеры;
· Электрораспределительный щит смонтирован на держателе резака - мобильность и удобство управления;
· Вертикальная резка выполняется одновременно, обеспечивая точную длину реза;
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
|
Параметр |
Ед.изм. | |
|
Макс. размер реза |
мм |
6100×1300×1250 |
|
Мин. толщина реза |
мм |
5 |
|
Скорость реза |
мм/с |
10-20 |
|
Потребляемая мощность |
кВт |
8,22 |
|
Габаритные размеры |
мм |
8400×1950×2400 |
|
Вес |
т |
2 |
Паровой котел 2Т
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр |
Ед.изм. |
Значение |
|
Номинальная паропроизводительность |
т/ч |
2,0 |
|
Рабочее давление |
МПа |
1,0 |
|
Температура пара |
℃ |
184 |
|
Площадь нагрева |
м² |
46 |
|
КПД (расчетный) |
% |
88 |
|
Расход топлива (газ) |
Нм³/ч |
176 |
|
Габаритные размеры |
мм |
3860×2370×2300 |
|
Объем воды |
Нм³/ч |
3,9 |
|
Диаметр главного парового клапана |
мм |
80 |
|
Диаметр предохранительного клапана |
мм |
40 |
|
Диаметр трубы подачи воды |
мм |
32 |
|
Диаметр газоподводящей трубы |
дюйм |
2 1/2 |
|
Диаметр продувочной трубы |
мм |
50 |
|
Диаметр дымовой трубы |
мм |
350 |
|
Общая электрическая мощность |
кВт |
3,7 |
|
Минимальное давление газа на входе |
мбар |
80 |
Резервуар для пара объемом 15 м3 с давлением 1,0Мпа
Объем: 15 м3/ 1,0 Мпа
Размер: Диаметр: 2,2 М, высота: 5,9 м
Вес: 2800 кг
Система подачи сжатого воздуха (воздушный компрессор объемом 3,6 м3, воздушный бак объемом 3 м3)
Объем воздуха/давление нагнетания: 3,6 м3/мин/0,8 МПа
Мощность: 22 кВт;
Габаритные размеры: 1120x650x920;
Вес: 350 кг
Воздушный бак: 3 м3 / 0,8 МПа
Диаметр: 1200 мм, высота: 3070 мм
В стоимость включены пуско-наладочные работы
