Линия по производству блоков из пенополистирола FT-85

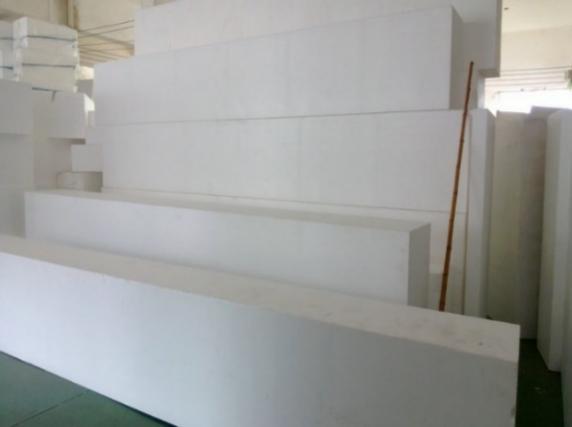

Размер готового блока: 2500 * 1700 * 1000 мм его можно разрезать на листы с помощью станка для резки
Комплектация:
Автоматический партионный предвспениватель
Силос 2.5x2.5x5.5м. 10 шт. (Бункеры для созревания)
Автоматическая вакуумная формовочная машина
Вакуумная система для машины EPS блоков
Автоподатчик EPS, трансмиссия и весовая система
Редукционный клапан пара (опция, рекомендуется для лучшего качества)
Датчик давления
Автоматический режущий станок
Автоматическая упаковочная машина L(600-1200)*Ш(300-600)*В(200-430)мм
Машина для переработки EPS
Паровой котёл (природный газ) 2тонны/час
Паровая ёмкость 15м³
Винтовой воздушный компрессор с осушителем 22кВт
Воздушный резервуар 2м³
Сушильная система 1.1кВт . 4 шт.
Градирня 30 тонн/час
Материальные трубопроводы, водопроводы, паропроводы, воздухопроводы, клапаны и все комплектующие. 1 компл.

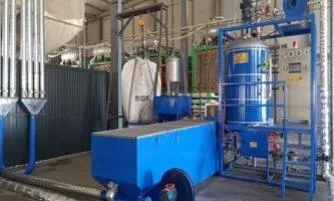

Автоматический предвспениватель (в комплекте с сушилкой псевдоожиженного слоя и шнековым транспортером)
Оснащен оригинальным японским редукционным клапаном для точного контроля плотности гранул
Диаметр камеры вспенивания: DN1100
Полезный объем: 1,0 м³
Диапазон плотности: 10~40 г/л
Допустимое отклонение: ±2%
Производительность:
· 10 г/л ≈ 300 кг/ч
· 15 г/л ≈ 500 кг/ч
· 20 г/л ≈ 600 кг/ч
· 30 г/л ≈ 700 кг/ч
Технические параметры:
Время цикла: ~1,5 минуты
Вход пара: DN50
Расход пара: 6~8 кг/цикл
Давление пара: 0,6~0,8 МПа
Вход сжатого воздуха: DN40
Расход сжатого воздуха: 0,5~0,6 м³/цикл
Давление сжатого воздуха: 0,4~0,6 МПа
Трубопровод подачи материала: DN150
Дренаж: DN100
Подключаемая мощность: 19,5 кВт
Вес: 3200 кг
Габариты: 5600×4000×4600 мм
Сенсорная панель – DELTA (Тайвань)
PLC система – DELTA (Тайвань)
Соленоидные клапаны – BURKERT (Германия)
Контакторы – Schneider (Франция)
Реле – OMRON (Япония)
Редукционный клапан – YOSHITAKE (Япония)
Силосы (бункеры для созревания):
Размер: 2,5×2,5×5,5 м
Материал: Корпус: высокоплотный нейлон
Каркас: оцинкованные трубы 40×40 мм
Силосный мешок: износостойкий брезентовый материал

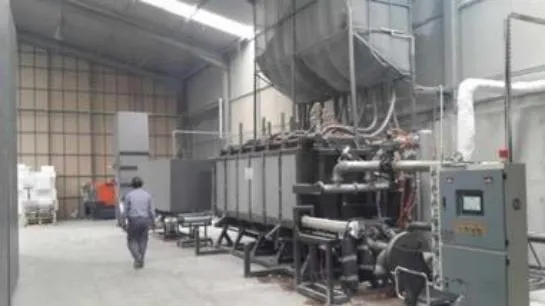

Автоматическая вакуумная формовочная машина
Размер блока: 2500×1700×1000 мм
Вход пара: DN100
Расход пара: 60-85 кг/цикл
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Давление пара: 0.6-0.8 Мпа
Сенсорная панель управления - Weinview (Тайвань)
Система PLC - MITSUBISHI (Япония)
Расход сжатого воздуха: 1.8-2.5 м³/цикл
Контакторы - Schneider (Франция)
Давление сжатого воздуха: 0.6-0.8 Мпа
Расход охлаждающей воды: 0.8 м³/цикл
Давление охлаждающей воды: 0.2-0.4 Мпа
Диапазон плотности: 5-40 кг/м3
Производительность при 15 кг/м³: 6 мин/цикл
Мощность: 35 кВт
Габариты машины: 6800×3500×3000 мм
Вес: 8000 кг

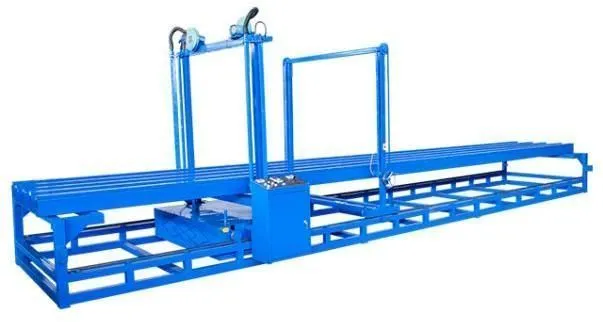

Автоматический автомат для резки
Максимальный размер резки: 3000 x 1250 x 1300 мм
Максимальное количество нагревательных проводов: 60 шт. (горизонтально) и 20 шт. (крест-накрест)
Мощность: 21 кВт
Размер машины: 3800 x 1900 x 2500 мм
Вес: 1600 кг
Автоматическая упаковочная машина
Мощность: 24 кВт
Размеры машины:6000*1500*2000 мм
Эффективность работы: 6-8
Вес: 700 кг
Нагрузка при транспортировке: 30 кг
Высота рабочего стола: 800 мм
Мощность нагревательной печи: 12 кВт
Размер упаковки: Д (600-1200) * Ш (300-600) * В (200-430) мм
Материал: Полиэтилен, ПВХ, POF
Тип упаковки: Термоусадочная
Термоусадочный размер: 2500
Температура в печи: 0-300 ℃
Машина для переработки пенополистирола (функция измельчения и удаления пыли)
Машина для переработки ЭПС
Загрузочный бункер: 1000*600 мм
Диаметр отверстия сита: ≈4-12 мм
Производительность: 25 ~ 30 м3/час
Подключенная нагрузка: 13,8 кВт
Размеры: 4100x1800x2800 мм
Вес: 1000 кг
Паровой котел (на природном газе)
Паровой котёл (природный газ)
Производительность: 2 тонны/ ч
Включает:
1) Основной корпус парового котла, горелка
2) Водяной насос, система очистки воды
3) Распределитель пара
Температура пара: 195℃
Расход топлива: 176 нм3/ч (природный газ)
136 ~ 167 кг/ч (дизельное топливо)
Главный паровой клапан: DN 80
Предохранительный клапан: DN 40
Слив: DN 50
Мощность: 3,7 кВт
Габаритные размеры: 3860x2370x2300 мм
Резервуар для пара, используемый для хранения пара.
Снаружи утеплен материалом для сохранения тепла.
Винтовой воздушный компрессор с осушителем воздуха
Воздушный компрессор винтового типа
Производительность: 3,7 м3/мин
Мощность: 22 кВт
Размеры: 1290*900*1190 мм
Вес: 650 кг
Воздушный бак, используемый для хранения сжатого воздуха
Сушильная машина
Используется в сушильном помещении для сушки готовых изделий из пенопласта. (с
системой контроля температуры)
Мощность: 1,1 кВт
Градирня
Охлаждающая водонапорная башня
Производительность: 30 тонн/ч с водяным насосом мощностью 3 кВт для подачи горячей воды в градирню
Система трубопроводов
Завод для всех машин (площадь не менее 1000 м2, высота должна быть более 6 метров)
Склад для сырья и готовой продукции
Офисное помещение
Рабочие: на этой линии требуется 4-5 рабочих для работы со всем оборудованием
В стоимость включены пуско-наладочные работы
