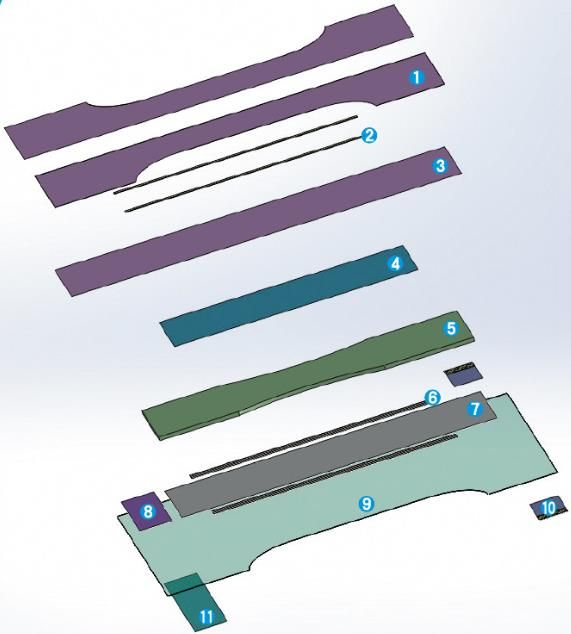

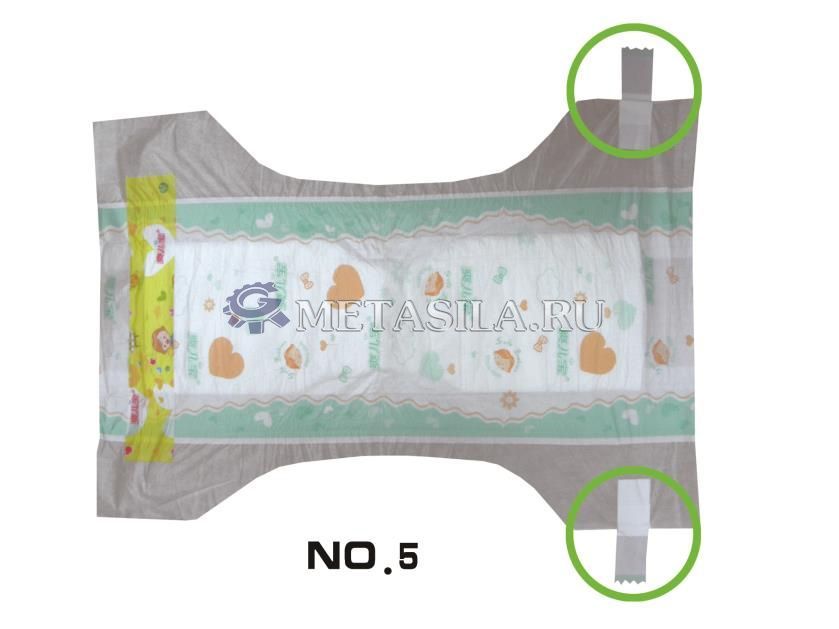

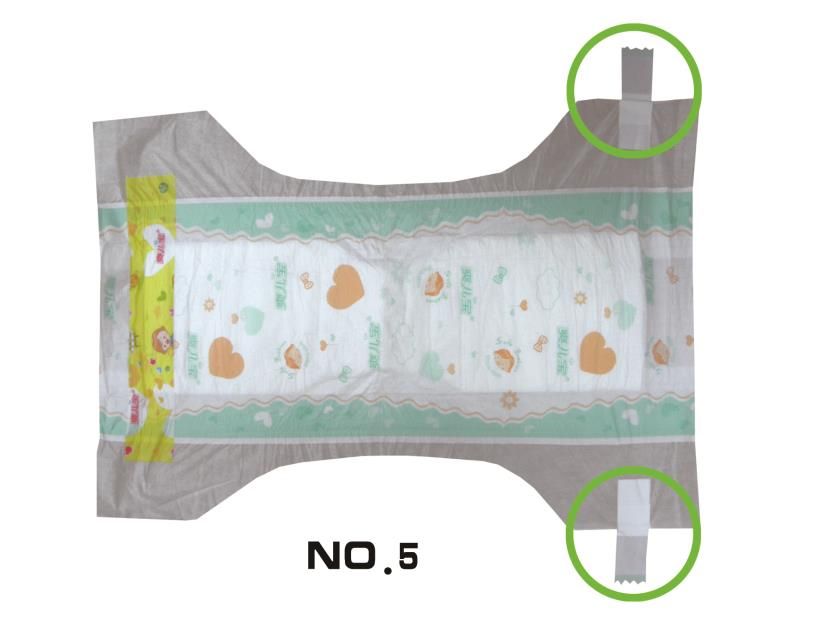

Водоотталкивающая нетканая ткань

Эластичная Лента из Лайкры и Шелка

Гидрофильный нетканый материал

Q сверхпроводящий слой ADL

хлопковая сердцевина + полимер

Эластичная манжета

Папиросная бумага

Эластичный пояс

Нетканая композитная пленка

Наклейки на левую и правую часть

Боковая лента с петлей

Основные технические параметры

1 Расчетная скорость: 400шт/мин

2 Рабочая скорость: 300-350шт/мин

3 Квалифицированный тариф ≥ 97%（исключите потери из-за клеевых аппликаторов и соединения материалов)

4 Эффективность ≥ 85%

5 Мощность установки≥180 кВт

7 Электричество: 380В ±5%, 50 Гц

8 Провод: Три фазы четыре провода 380 В /50 Гц (провод заземления)

3x120мм+1X50мм3+1X25мм3

9 Давление воздуха 6 кг/см2 ≥0,6МПа

10 Общий вес: 45 тонн

11 Размер машины: 26,5×6×4,5 М (Д×Ш×В)

12 Рабочее пространство: 29×8×6 М (Д×Ш×В)

13 Цвет машины: Рис белый, может быть изменен по заказу

14 Размер изделия: S、 M 、 L 、 XL

Состав линии:

1.      Высокоскоростная главная машина для подгузников для младенцев 1 комплект

2.      Система управления преобразователем частоты + трехосный привод 1 комплект

3.      Высокоскоростная дробилка: 1 комплект

4.      Формирователь барабана:1 комплект

5.      Устройство для сбора отходов:1 комплект

6.      Сырье с автоматическим разматыванием, автоматическим соединением, автоматическим контролем натяжения: 4 комплекта

7.      Передняя лента для резки положения пленки: 1 комплект

8.      Клеевые аппликаторы: 5 Комплектов

9.      Упаковочная машина:1 комплект

Марка основных деталей машины

1 Серводвигатель Мицубиси Япония

2 Автоматическое веб-руководство ЛЕКО Китай

3 Сенсорный экран Баннер США

4 Система управления ПЛК Мицубиси Япония

5 Датчик Баннер США

6 Безопасное производство Шнайдер Франция

8 Режущее сырье США

9 Низковольтная электронная Шнайдер Франция

10 Система контроля температуры Омрон Япония

11 Клапан регулирования давления AIRTAC Китайский Тайвань

12 Пневматический элемент AIRTAC Китайский Тайвань

13 Электромагнитный клапан AIRTAC Китайский Тайвань

1. Структура рамы машины

1) Достаточно прочная квадратная стальная рама: панель толщиной 25 мм, покрыта зеркальной краской, обработка 6 поверхностей, сплошная клетка из квадратной стали 60 * 60 мм в модульной конструкции, базовая рама с квадратной трубкой 120 мм × 120 мм, нижняя пластина толщиной 18 мм, также обработка 6 поверхностей, расширение после коробки передач для ремонта. Соединенная с основной платой винтом, обеспечивает высокую эффективность.

2) Основной ковш для всасывания воздуха установлен с индикатором отрицательного давления; воздушный ковш, ведомое колесо установлено с помощью быстросъемного приспособления для облегчения снятия ленты; нижняя сторона конвейерной ленты над материалом оснащена опорной пластиной, предотвращающей попадание полимера и посторонних предметов и загрязнение нижнего материала (спецификация ленты помечена для обслуживания).

2. Дробильная система

1 Дробилка с одним входом, горизонтальная подача ly, принятая на лесопилке из сплава, может измельчать необработанную, наполовину обработанную и обработанную целлюлозу, ширина целлюлозы ≤ 480 мм, двигатель 2 2 кВт, прочность пульпы на разрыв ≤ 1200кпа, может дробить около 600 кг / час.

Оборудовано резиновым основанием, способным поглощать вибрацию и шум.

2 Система подачи пульпы, принятая с частотным регулированием, может изменяться в зависимости от скорости производства и автоматически регулировать количество подачи, также оснащена функцией автоматического обнаружения, автоматически останавливается и подает сигнал тревоги, когда сырье заканчивается или ломается.

3. Система формирования пуха

1) Пух является одиночным и непрерывным барабанным формованием, диаметр барабанного формовщика составляет около1 3 00 мм, ширина сердцевины пуха составляет 100-120 мм (согласно заказу).

2) Вакуум пуха использует режим бокового всасывания, расширяя зону вакуума, чтобы обеспечить высокую плотность пуха и смягчить.

3) Распылять СОК в бункер для пуха и смешивать вместе (регулируется количество СОКА в среднем слое и меньше в верхнем и нижнем слое), оборудовано измерителем давления.

4) Вывод пуха с направляющим слоем (без СОКА), смешанный слой (пух полностью и равномерно смешивается с СОК), нижний слой (без СОКА)

5) Регулируемая по высоте вращающаяся щетка для равномерного контроля толщины пуха

6) Формирование сердцевины пуха, мощность воздуходувки 4 5KW, давление воздуха ≥ 5 000P a.

7) Барабан для формования сердцевины из пуха, используется новый тип передачи и большой диаметр и мощность для снижения энергопотребления, и повышения эффективности. Формовочный барабан использует корпус из нержавеющей стали и панель из органического стекла, уменьшает выработку статического электричества, удобно наблюдать за эффектом формования; барабан регулярно очищается и выдувается, пыль равномерно собирается б/у мешок) (вес хлопчатобумажной сердцевины 10-16 грамм, при равномерном производстве допускается масса мякоти погрешность ≤± 6%)

4. Система подачи сока

1) С управлением инвертора, вес можно установить согласно требованиям на сенсорном экране

2) С типом передачи пояса, смешивает в ящике пуха, основанном на скорости хода пояса с фиксированным количество, завернутое после смешивания с пухом

3) Непрерывная равномерная подача с фиксированным количеством СОКА, полностью смешанного с пухом, включая функцию нагрева.

4)  Обнаружение датчика, ограничит сигнал тревоги обнаружения

5. Подача нижней ткани, диаметр рулона φ800mm

1) Двойная стойка

2) Сыщик сырья, автоматическая сигнализация и остановка при разрыве сырья

3) С автоматическим направляющим выступом

6. Верхняя ткань, диаметр рулона φ800mm

1) Двойная стойка

2) Сыщик сырья, автоматическая сигнализация и остановка при разрыве сырья

3) С автоматическим направляющим выступом

7. Сердцевина пуха, обернутая верхней и нижней тканью, также может быть обернута одной цельной тканью

1) Устройство для складывания ткани

2) Плоский компактный ролик с пуховым сердечником 1 комплект, уплотняемый цилиндром с нагревательным устройством

3) Устройство для уплотнения ромбического тиснения сердцевины пуха 1 комплект, уплотненное цилиндром с нагревательным устройством

8. Подача ADL, диаметр рулона φ800mm

1) Двойная стойка вала, расширенная газом, независимое сопротивление сервопривода, двойная стойка для хранения маятниковых стержней, мгновенный контроль натяжения, частота размотки вала A / B, диаметр сердечника 3 дюйма.

2) Устройство автоматического соединения с нулевой скоростью, автоматическое отклонение

3) Сыщик сырья, автоматическая сигнализация и остановка при разрыве сырья

4) Детектив соединителя сырья, автоматическое отбраковывание

5) С автоматически направляющим выступом

6) Блок для резки и переноса нетканого материала ADL

9. Прибор отреза сердечника пуха внутренний: 1 комплект. Принимает тип структуру рамки, увеличивает жизнь резца

10. Узел герметичной манжеты

1) Поставка гидрофобного нетканого материала, диаметр рулона 800 мм

2) Двойная расширенная газом стойка вала, частота вращения вала A / B, диаметр сердечника 3 дюйма.

3) Устройство автоматического соединения с нулевой скоростью, автоматическое отклонение

4) Детектив соединителя сырья, автоматическое отбраковывание

5) С автоматически направляющим выступом

а) Центральное режущее устройство, использующее электрический режущий механизм, с использованием отдельной направляющей полотна с каждой стороны после резки

б) Защита для ног из лайкры.

6) по 2 штуки с каждой стороны

7) Активная подача, сервоуправление, герметичность лайкры можно установить на сенсорном экране

8) Гидрофобный нетканый складной, внутренний и внешний складной край, способствующий адгезии

11. Поставка гидрофильного нетканого материала, диаметр рулона 800мм

1) Двойная расширенная газом стойка вала, частота вращения вала A / B, диаметр сердечника 3 дюйма.

2) Устройство автоматического соединения с нулевой скоростью, автоматическое отклонение

3) Сыщик сырья, автоматическая сигнализация и остановка при разрыве сырья

4) Обнаружение соединителя сырья, автоматическое отбраковывание

5) С автоматически направляющим выступом

12 Боковая подача ленты:

1) 4 стеллажа для подачи материала

2) Обнаружение материала, автоматическая сигнализация и автоматическая остановка при разрыве

3) Адсорбционная передача, короткий отрезок, передача, кулачковый прижимной узел

4) Ado pt с автоматическим веб-гидом

13. Комплекс из трех частей, узел крепления с двух сторон, адгезионное прессование

14. Подача нижней пленки

1) Подача нижней пленки, диаметр 600 мм

a) Две пневматические стойки вала, размотка преобразователя частоты A / B, автоматическое сращивание без остановки машины, автоматическое удаление отходов диаметром сердечника 3 дюйма.

b) Автоматическое соединение с нулевой скоростью, автоматическое отклонение

c) Обнаружение материала, сигнализация uto и автоматическая остановка при разрыве

d) автоматическое обнаружение соединения материалов, автоматическое отбраковывание отходов

e) веб-гид

2) Манжеты для ног из лайкры

а) 2 3 линии с каждой стороны

б) Подача материала с помощью бесступенчатой передачи контролирует герметичность лайкры.

15. Фронтальная подача ленты:

1 две стойки для подачи материала

2 Обнаружение материала, автоматическая сигнализация и автоматическая остановка при разрыве

3 Адсорбционная передача, короткий отрезок, передача, кулачковый прижимной узел

4 позиционная резка

5 Веб-руководство

16. Поставка эластичного пояса

1 Две стойки для подачи материала

2 Обнаружение материала, автоматическая сигнализация и автоматическая остановка при разрыве

3 Адсорбционная передача, короткий отрезок, передача, кулачковый прижимной узел

4 веб-руководство

17. Поверхностный слой, абсорбционная сердцевина, прессование нижней пленки

18. Высечка формы дуги изделия

19. Прижимной узел (Y-образный ролик)

20. Продукт вертикальный тройной сгиб

21. Прижимной узел (Y-образный ролик)

22. Блок передачи

23. Узел окончательной резки

23. Блок передачи горизонтального сгиба

24. Блок горизонтального сгиба

25. Блок передачи продукта

27. Автоматический отбраковочный выход (пневматический)

28. Передача горизонтального штабелера

Сервоуправляющий горизонтальный s-образный такер оснащен двойным толкателем и двойными выходами. Он нажимает 25%, а скорость составляет 35-40 мешков в минуту. Каждый диапазон толкателей составляет 12 36 штук / толчок. (Обычно 12-18 шт.)

Примечание: штабелер не входит в состав основной машины. Клиент должен выбрать тот или иной способы упаковки.

29. Приводная система

1) Управление передачей по трем осям dopt, размотка основного сырья, управляемая частотным регулированием, чтобы гарантировать точность и стабильность машины на высокой скорости, и может реализовать не изменять какие-либо детали передачи для изменения размера продукта, может напрямую настраиваться на ПЛК, прост в эксплуатации и обслуживании

2) Все стойки резца принимают с обработкой CNC, гарантируют точность и продлевают срок службы резца

3) Резец принимает передачу муфты универсального соединения

4) Напряженный пояс ti ming расширяется

30. Подача воздуха

1) Вакуум, сборщик барабана, пыли и отходов во время производственного процесса оснащен воздушным насосом нескольких комплектов и воздуходувкой положительного давления

2) Подача воздуха установлена на верхней части машины, изготовлена из волочильной трубки из нержавеющей стали, уменьшает статическое электричество, подача воздуха с помощью воздуходувки высокого давления, давление можно регулировать

3) Воздушная трубка установлена на верхней части машины, унифицирована транспортируется оцинкованной трубой

Электрические детали

1.Система обнаружения:

1) Автоматическое обнаружение соединения сырья, автоматическое отбраковывание

2) Автоматическая сигнализация разрыва сырья и автоматическая остановка

3) Полка переключателя обнаружения удобна для регулировки

3. Приводная система

1) Одна кнопка запускает один за другим, чтобы уменьшить воздействие электрической сети.

2) Без запуска воздуходувки и запуска аппликатора клея машина не может запуститься. Также эта функция может быть отключена.

4. Разматывание и сращивание

1) гидрофобный NW, гидрофильный NW, ADL, верхняя папиросная бумага, нижняя папиросная бумага, нижняя пленка используют преобразователь частоты A / B для индивидуальной размотки с функцией автоматического соединения.

2) Диаметр материала: нижняя пленка 600 мм, все остальные 800 мм. Внутренний диаметр сердечника 3 дюйма.

3) Размотка стабильна при сращивании. Соединение может быть автоматическим или ручным.

4) Скорость соединения может быть установлена на экране.

5) Соединяя диаметр можно точно отрегулировать для сохранения материальной цены.

5. Блок управления подачей материала

1) Он принимает преобразователь частоты для управления количеством подачи древесной массы. Количество подачи можно установить на сенсорном экране.

2) Поставка SAP принимает управление серводвигателем, бесперебойную подачу. Количество подаваемого продукта можно регулировать и отображать на сенсорном экране. Сигнал тревоги о нехватке

6. Рабочий сенсорный экран

1) Рабочий экран, установленный в середине машины, с программой на китайском и английском языках

2) Нехватка материала, соединение, вентилятор, рабочее состояние вакуумного насоса могут отображаться на экране

3) Данные положения подсчета, количество можно отрегулировать на экране

4) Работая скорость (часть/минута), одиночный производя выход, ежемесячный выход, годовой выход, количество co unting и тариф продуктов могут показать на экране

7. Система отопления

1) Система контроля температуры, контролируемая сенсорным экраном, может отображать состояние для каждой части системы контроля температуры

2) Система контроля температуры термопары

3) Проводящее скользящее кольцо контролирует мощность и сигнал температуры

4) Система отопления принимает давление в цилиндре, когда машина остановлена, все нагревательные части автоматически, когда машина работает, она возвращается снова, и ее можно контролировать вручную независимо

8. Безопасный блок управления

1) Машина оборудована кнопкой срочной остановки

2) Машина оборудованная с переключателем тяги безопасности, обеспечивает безопасность для операторов

3) Машина, оснащенная устройством для увеличения скорости, уменьшения скорости, тревожной кнопкой и кнопкой автоматического увеличения скорости, проста в эксплуатации

4) Машина оснащена защитной пластиной на режущих частях

5) Машина, оснащенная ремонтным освещением

9. Независимая проволочная оболочка установлена сбоку задней коробки передач, разделена на сильные и слабые линии, аккуратно расположена, с независимой дверцей.

10. Система управления распылением, утилизацией клея

1) Разумное резервирование положения распыления клея, клеевая трубка проходит через отверстие в верхней части машины в задний шкаф передачи, затем прямо выходит из платы машины, клеевая трубка может быть закреплена в шкафу передачи, чтобы избежать трения с другими частями

2) Соответствует аппликаторам клея, распыляя автоматически, когда машина останавливается, она останавливается автоматически, также может быть ручным управлением

3) Подавайте сигнал слежения за клеевыми аппликаторами постоянного тока напряжением 0-10 В

4) С огнями в положении стерилизации клея

5) Устройство для сборки клеевого аппликатора мостового типа

Примечание: Клеевые аппликаторы не входят в состав основной машины и могут быть приобретены клиентами или непосредственно у нас.
